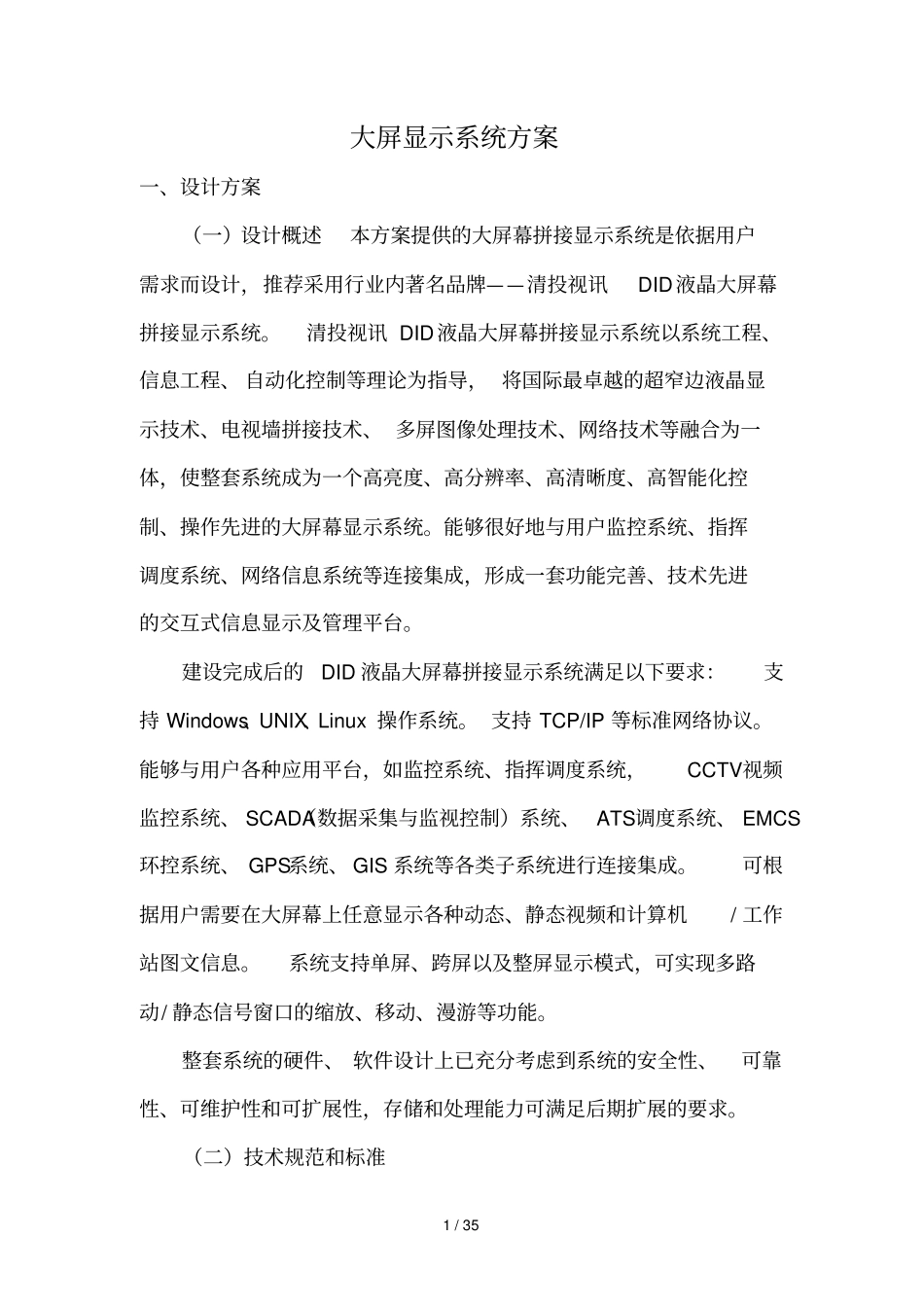

1/35大屏显示系统方案一、设计方案（一）设计概述本方案提供的大屏幕拼接显示系统是依据用户需求而设计，推荐采用行业内著名品牌——清投视讯DID液晶大屏幕拼接显示系统。清投视讯DID液晶大屏幕拼接显示系统以系统工程、信息工程、自动化控制等理论为指导，将国际最卓越的超窄边液晶显示技术、电视墙拼接技术、多屏图像处理技术、网络技术等融合为一体，使整套系统成为一个高亮度、高分辨率、高清晰度、高智能化控制、操作先进的大屏幕显示系统。能够很好地与用户监控系统、指挥调度系统、网络信息系统等连接集成，形成一套功能完善、技术先进的交互式信息显示及管理平台。建设完成后的DID液晶大屏幕拼接显示系统满足以下要求：支持Windows、UNIX、Linux操作系统。支持TCP/IP等标准网络协议。能够与用户各种应用平台，如监控系统、指挥调度系统，CCTV视频监控系统、SCADA（数据采集与监视控制）系统、ATS调度系统、EMCS环控系统、GPS系统、GIS系统等各类子系统进行连接集成。可根据用户需要在大屏幕上任意显示各种动态、静态视频和计算机/工作站图文信息。系统支持单屏、跨屏以及整屏显示模式，可实现多路动/静态信号窗口的缩放、移动、漫游等功能。整套系统的硬件、软件设计上已充分考虑到系统的安全性、可靠性、可维护性和可扩展性，存储和处理能力可满足后期扩展的要求。（二）技术规范和标准2/35本设计方案设备选型、系统设计、设备运输及安装、售后服务等严格遵循国际及国家相关标准，遵循下列标准：IEC——国际电工委员会标准ISO——国际标准化组织CCC——中国产品强制认证标准RoHS——电子信息产品污染控制管理办法《民用建筑电气设计规范》（JGJ/T16-92）《低压电气设计规范》（GB50054—95）《工业企业通讯设计规范》（GBJ42-81）《电气装置安装工程接地装置、施工及验收规范》（GB／T50169）IEEE802.3以太网规范《安全防范工程程序与要求》（GA/T75）《信息技术设备（包括电气事务设备）安全规范》（GB4943-1995）《电子计算机机房设计规范》（GB50174-93）《电工电子产品基本环境试验规程试验方法》（GB2423.1/2/3-89）《电磁兼容试验和测量技术浪涌(冲击)抗扰度试验》（GB/T17626.5-1999）《信息技术设备抗扰度限值和测量方法》（GB/T17618-1998）《电子测量仪器振动试验》（GB6587.4-86）3/35（三）系统的先进性DID大屏幕显示系统作为大型显示终端，必须确保系统的技术先进性。本设计方案提供的清投视讯DTL3104A液晶大屏幕接显示系统采用了多项业内最先进技术：清投视讯DID液晶拼接单元在行业内率先采用韩国三星公司独创的6.7mm超窄边液晶拼接技术，无论在亮度、对比度、清晰度，以及色彩还原、图像均匀性方面，都代表当今行业最高水平。DID单元内置图像处理器集成于电子模块主板，可靠性更高，在不需要外部图形控制器的情况下支持硬件处理的RGB信号和视频信号直通显示、画中画显示及M×N方式放大显示，达到业内先进水平。采用全铝合金材料制造，大型数控机床10μm级机械加工误差控制保证拼接单元间的无缝拼接。图形拼接控制器采用最新纯硬件架构，内部自建核心运算机制，无板卡式处理器死机、蓝屏和病毒的困扰。具有独特的独立总线传输技术，总线宽度达到10G，数据运算能力强大稳定可靠，为高端图像显示需求提供最卓越的显示技术，电源冗余备份满足7×24小时工作要求。清投视讯DID大屏幕系统控制管理软件为C/S（客户端/服务器）模式，界面友好、操作简单。高度集成化的软件可控制图形拼接控制器、液晶拼接单元、矩阵切换器等系统所有设备。通过控制管理软件的模拟窗口，操作人员可在工作站显示器上看到虚拟的大屏幕的拼接界面，轻松完成开关机、信号调用、开窗、拖放等一系列操作。4/35（四）系统的可靠性清投视讯已通过ISO9001:2008质量管理体系认证，具有多年大屏幕显示系统生产及成功运行经验，清投视讯DID大屏幕系统采用多项先进技术保证系统的安全可靠性：大屏幕系统的关键部件—DTL3104A液晶拼接单元、图形控制器和控制管理软件全部采用清投视讯产品，全部采用针对性兼容衔接设计，在保证系统兼容性同时提供可靠安全保障。拼接单元、图形控制器和控制软件作为...
