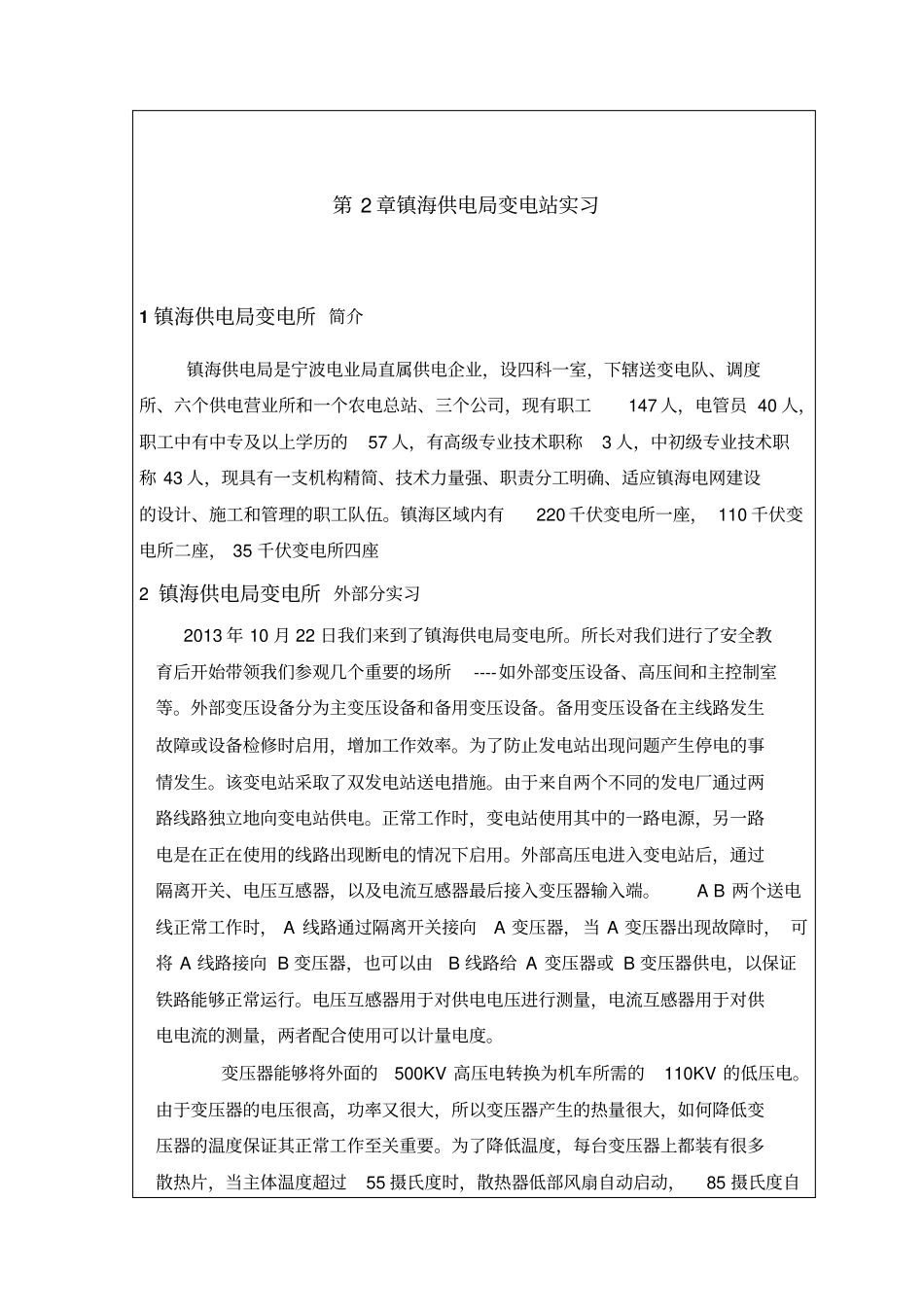

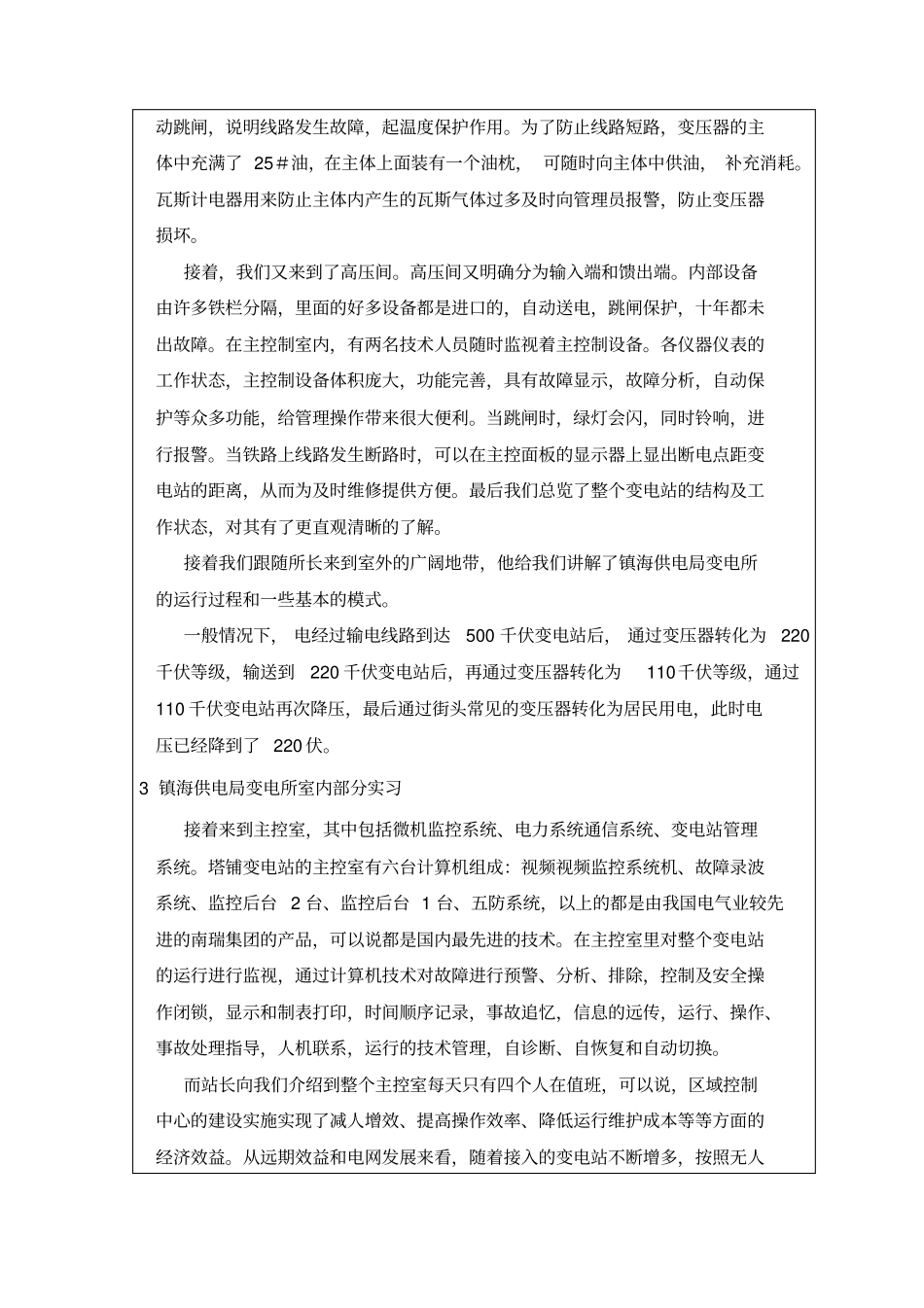

大连理工大学网络教育学院生产实习报告报表学生姓名毛健学号201203220281入学批次2012专业电力系统自动化技术指导教师康永红学习中心浙江工商奥鹏学习中心实习时间2013年10月22日-2013年11月2日实习单位镇海供电局变电所实习岗位变电站室外线路和主控室的参观学习正文内容（含实习目的；实习单位及岗位介绍；实习内容及过程；实习体会。要求1千字以上）：前言在朋友的安排下有幸在镇海供电局变电所参观学习。第1章生产实习的目的及要求1.1生产实习主要内容：（1）变电所室外部分（变电站一次设备）（2）变电所室内部分实习（变电站二次设备）1.2生产实习目的：1.认识变电站的常见一、二次设备，熟悉变电站常见的日常操作、巡视项目，并了解变电站异常及事故处理步骤及方法。2.熟悉电力系统二次设备的工作原理以及生产流程，并了解常见设备的安装、调试方法。1.3生产实习时间：2013年10月22日至2013年11月2日1.4生产实习地点：镇海供电局变电所第2章镇海供电局变电站实习1镇海供电局变电所简介镇海供电局是宁波电业局直属供电企业，设四科一室，下辖送变电队、调度所、六个供电营业所和一个农电总站、三个公司，现有职工147人，电管员40人，职工中有中专及以上学历的57人，有高级专业技术职称3人，中初级专业技术职称43人，现具有一支机构精简、技术力量强、职责分工明确、适应镇海电网建设的设计、施工和管理的职工队伍。镇海区域内有220千伏变电所一座，110千伏变电所二座，35千伏变电所四座2镇海供电局变电所外部分实习2013年10月22日我们来到了镇海供电局变电所。所长对我们进行了安全教育后开始带领我们参观几个重要的场所----如外部变压设备、高压间和主控制室等。外部变压设备分为主变压设备和备用变压设备。备用变压设备在主线路发生故障或设备检修时启用，增加工作效率。为了防止发电站出现问题产生停电的事情发生。该变电站采取了双发电站送电措施。由于来自两个不同的发电厂通过两路线路独立地向变电站供电。正常工作时，变电站使用其中的一路电源，另一路电是在正在使用的线路出现断电的情况下启用。外部高压电进入变电站后，通过隔离开关、电压互感器，以及电流互感器最后接入变压器输入端。AB两个送电线正常工作时，A线路通过隔离开关接向A变压器，当A变压器出现故障时，可将A线路接向B变压器，也可以由B线路给A变压器或B变压器供电，以保证铁路能够正常运行。电压互感器用于对供电电压进行测量，电流互感器用于对供电电流的测量，两者配合使用可以计量电度。变压器能够将外面的500KV高压电转换为机车所需的110KV的低压电。由于变压器的电压很高，功率又很大，所以变压器产生的热量很大，如何降低变压器的温度保证其正常工作至关重要。为了降低温度，每台变压器上都装有很多散热片，当主体温度超过55摄氏度时，散热器低部风扇自动启动，85摄氏度自动跳闸，说明线路发生故障，起温度保护作用。为了防止线路短路，变压器的主体中充满了25＃油，在主体上面装有一个油枕，可随时向主体中供油，补充消耗。瓦斯计电器用来防止主体内产生的瓦斯气体过多及时向管理员报警，防止变压器损坏。接着，我们又来到了高压间。高压间又明确分为输入端和馈出端。内部设备由许多铁栏分隔，里面的好多设备都是进口的，自动送电，跳闸保护，十年都未出故障。在主控制室内，有两名技术人员随时监视着主控制设备。各仪器仪表的工作状态，主控制设备体积庞大，功能完善，具有故障显示，故障分析，自动保护等众多功能，给管理操作带来很大便利。当跳闸时，绿灯会闪，同时铃响，进行报警。当铁路上线路发生断路时，可以在主控面板的显示器上显出断电点距变电站的距离，从而为及时维修提供方便。最后我们总览了整个变电站的结构及工作状态，对其有了更直观清晰的了解。接着我们跟随所长来到室外的广阔地带，他给我们讲解了镇海供电局变电所的运行过程和一些基本的模式。一般情况下，电经过输电线路到达500千伏变电站后，通过变压器转化为220千伏等级，输送到220千伏变电站后，再通过变压器转化为110千伏等级，通过110千伏变电站再次降压，最后通过街头常见的变压器转化为居民用电，此时电压已经...
