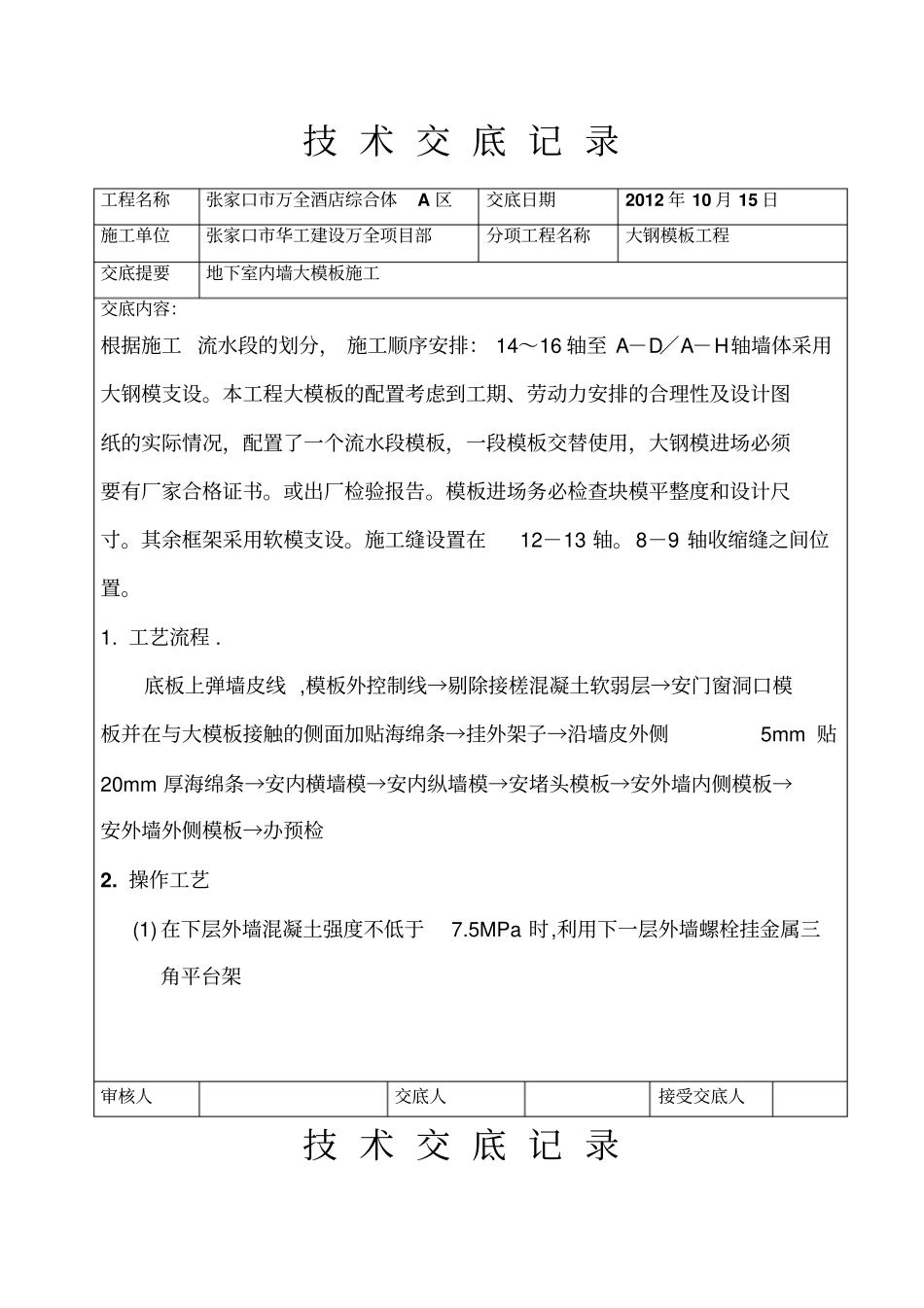

技术交底记录技术交底记录施工单位张家口市华工建设万全项目部分项工程名称大钢模板工程交底提要地下室内墙大模板施工交底内容:根据施工流水段的划分,施工顺序安排:14~16轴至A-D/A-H轴墙体采用大钢模支设。本工程大模板的配置考虑到工期、劳动力安排的合理性及设计图纸的实际情况,配置了一个流水段模板,一段模板交替使用,大钢模进场必须要有厂家合格证书。或出厂检验报告。模板进场务必检查块模平整度和设计尺寸。其余框架采用软模支设。施工缝设置在12-13轴。8-9轴收缩缝之间位置。1.工艺流程.底板上弹墙皮线,模板外控制线→剔除接槎混凝土软弱层→安门窗洞口模板并在与大模板接触的侧面加贴海绵条→挂外架子→沿墙皮外侧5mm贴20mm厚海绵条→安内横墙模→安内纵墙模→安堵头模板→安外墙内侧模板→安外墙外侧模板→办预检2.操作工艺(1)在下层外墙混凝土强度不低于7.5MPa时,利用下一层外墙螺栓挂金属三角平台架审核人交底人接受交底人工程名称张家口市万全酒店综合体A区交底日期2012年10月15日技术交底记录施工单位张家口市华工建设万全项目部分项工程名称大钢模工程交底提要地下室内墙大模板施工交底内容:(2)安装内横墙,内纵墙模板a.按照先横后纵墙的安装顺序,将一个流水段的正号模板用塔吊按位置吊至安装位置初步就位,用撬棍按墙位置线调整模板位置,对称调整模板的对角螺栓或斜角螺栓.用托线板测垂直校正标高,使模板的垂直度,水平度,标高符合设计要求,立即拧紧螺栓.b.安装外模板,用花篮螺栓或卡具将上下端拉接固定c.合模前检查钢筋,水电预埋管件,门窗洞口模板,穿墙套管是否遗漏,位置是否准确,安装是否牢固或削弱断面过多等.合反号模板前将墙内杂物清理干净d.安装反号模板,经校正垂直后用穿墙螺栓将两块模板锁紧e.正反模板安装完后检查角模与墙模,模板墙面间隙必须严密,防止漏浆,错台现象.检查每道墙上口是否平直,用扣件或螺栓将两块模板上口固定.办完模板工程预检验收,方准浇灌混凝土.审核人交底人接受交底人工程名称张家口市万全酒店综合体A区交底日期2012年10月15日施工单位张家口市华工建设万全项目部分项工程名称交底提要技术交底记录交底内容:(3)在内墙模板的外端头安装活动堵头模板,它可以用木板或用铁板根据墙厚制作,模板要严密,防止浇筑内墙混凝土时,混凝土从外端头部位流出.(4)先安装外墙内侧模板,按楼板的位置线将大模板就位找正,然后安装门窗洞口模板.门窗洞口模板应加定位筋固定和支撑,门窗洞口模板与墙模板接合处应加垫海绵条防止漏浆.(5)安装外墙外侧模板,模板放在金属三角平台架上,将模板就位找正,穿墙螺栓紧固校正,注意施工缝模板的连接处必须严密,牢固可靠,防止出现错台和漏浆现象.注意穿墙螺栓与顶撑有的是一侧模立好后先安,再立另一侧模,有的则可以两边模均立好后才从一侧模板穿入.(6)拆除大模板a.模板拆除时保证其表面及棱角不因拆除模板而受损,拆模时应以同条件养护试块抗压强度为准.审核人交底人接受交底人工程名称张家口市万全酒店综合体A区交底日期2012年10月15日施工单位张家口市华工建设万全项目部分项工程名称大钢模工程交底提要地下室内墙大模施工技术交底记录交底内容:b.拆除模板顺序与安装模板顺序相反,先拆纵墙模板后横墙模板,首先拆下穿墙螺栓再松开地脚螺栓使模板向后倾斜与墙体脱开.如果模板与混凝土墙面吸附或粘接不能离开时,可用撬棍撬动模板下口,不得在墙体上口撬模板,或用大铁锤砸模板.应保证拆模时不晃动混凝土墙体,尤其拆门窗洞模板时不能用大铁锤砸模板.c.拆除全现浇结构模板时,应先拆外墙外侧模板,再拆除内侧模板d.清除模板平台上的杂物,检查模板是否有勾挂兜拌的地方,调整塔臂至被拆除模板的上方,将模板吊出.e.大模板吊至存放地点时,必须一次放稳,保持自稳角为750~800面对面放,中间至少留500mm工作面,及时进行模板清理,涂刷隔离剂,保证不漏刷,不流淌(用橡皮刮子刮薄).每块模板后面挂牌,标明清理,涂刷人名单.模板堆放区必须有围栏,挂牌子,非工作人员禁止入内.f.大模板应定期进行检查和维修,大模板上面开孔应打磨平,不用者应堵后磨平,保证使用质量g.为保证墙筋层准确,大模板顶应配合钢筋工安水平外控扁铁定距框.审核人...
