天然花岗石质量验收标准全解VIP免费

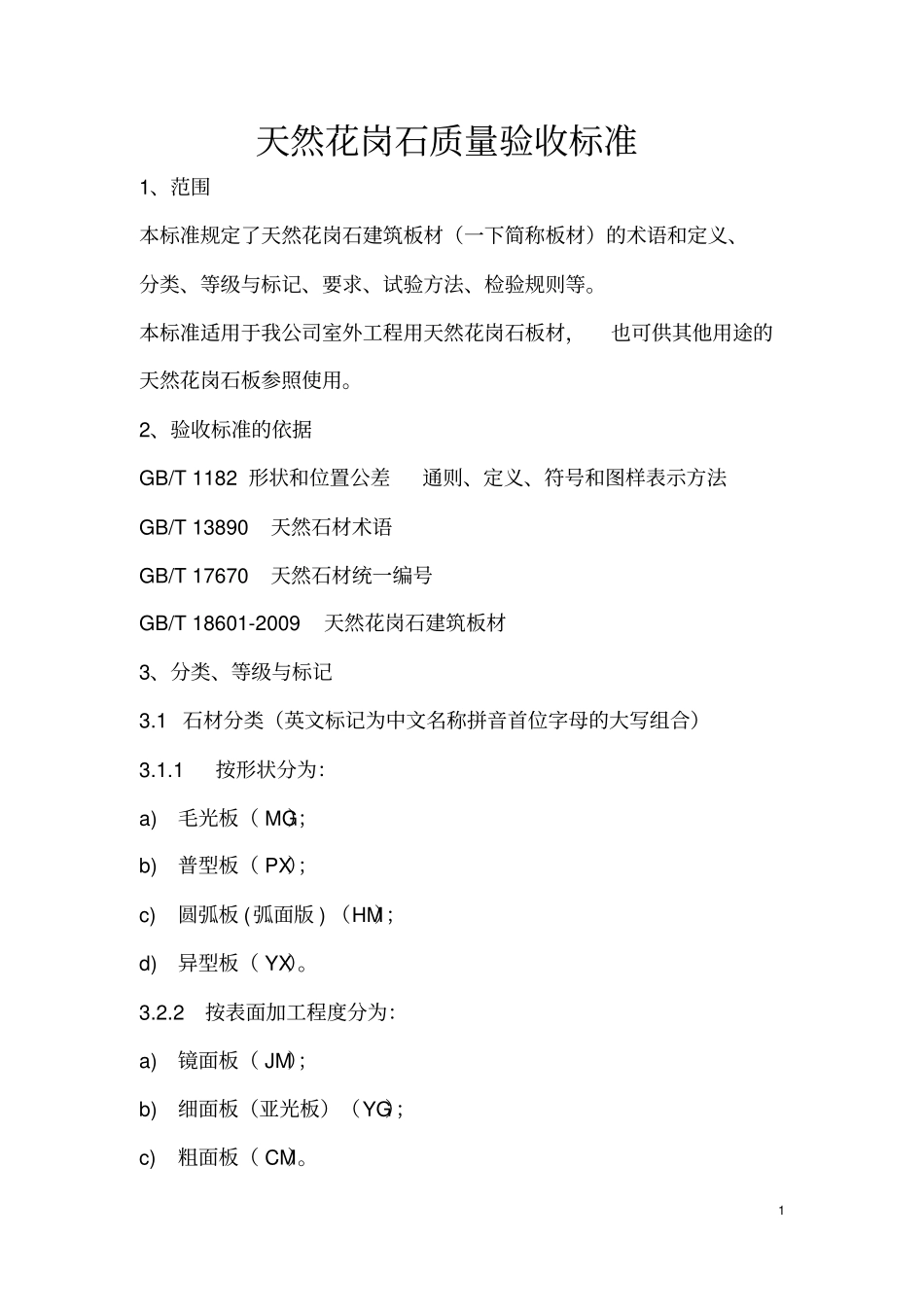

天然花岗石质量验收标准全解_第1页
1/11

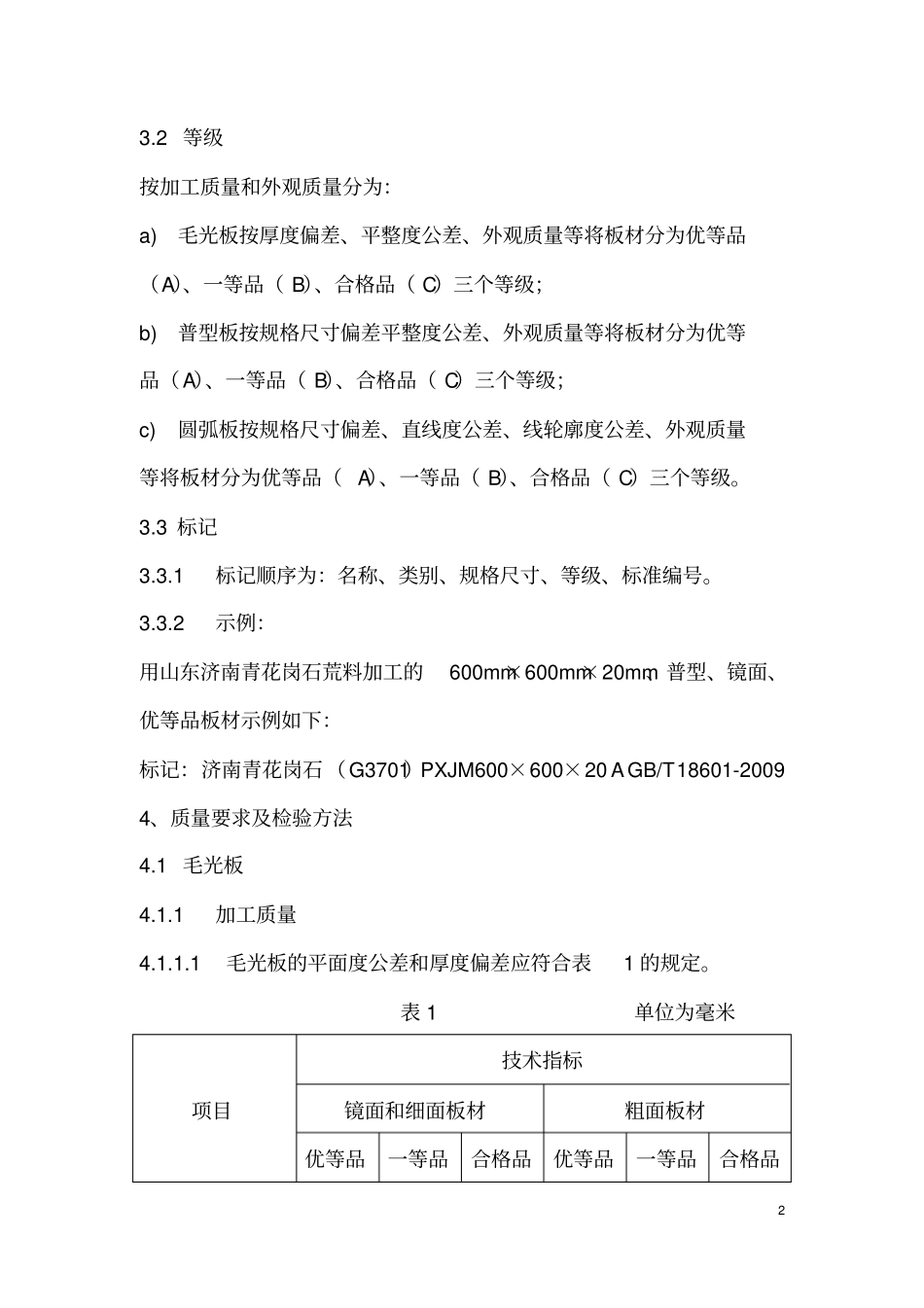

天然花岗石质量验收标准全解_第2页
2/11

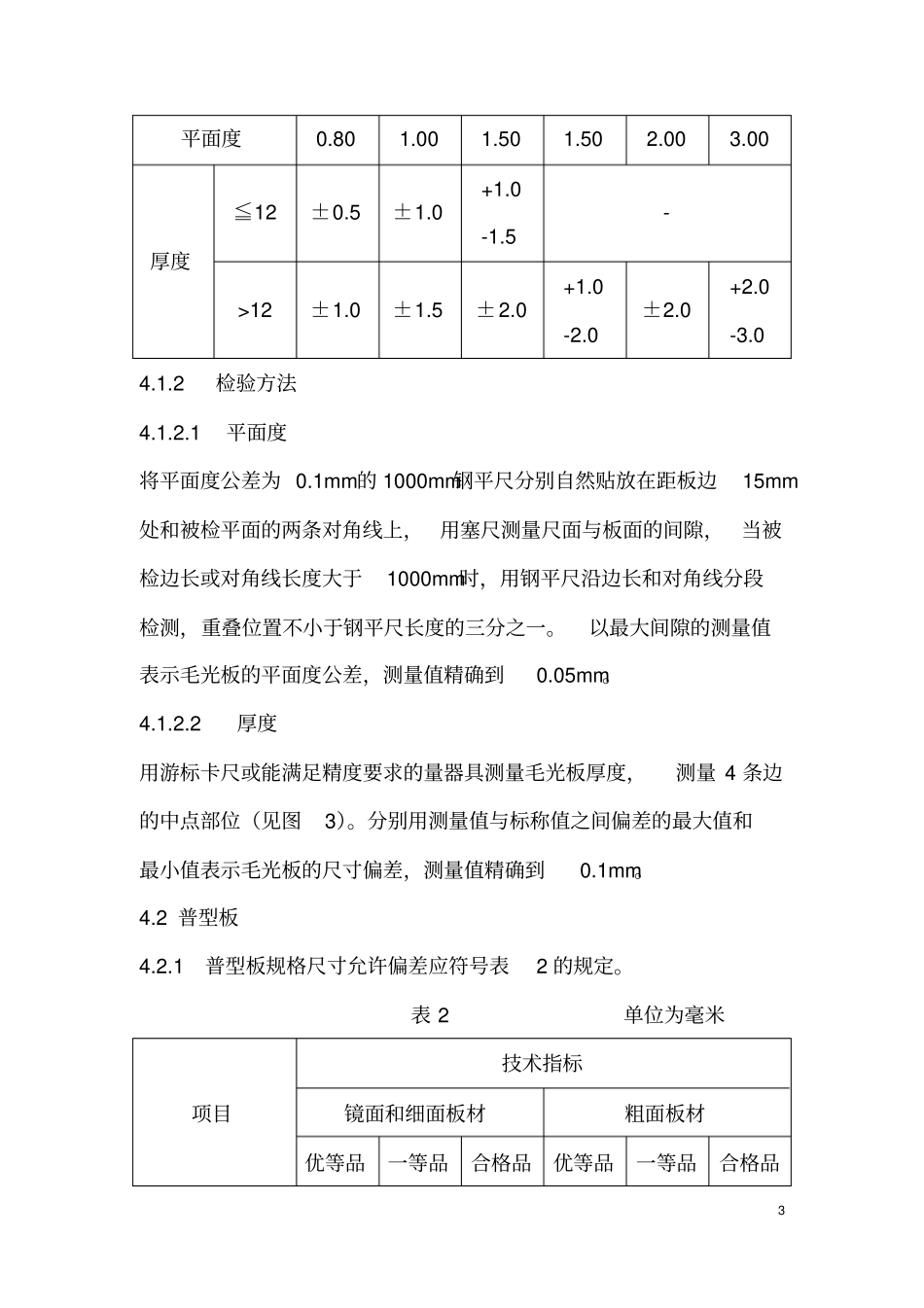

天然花岗石质量验收标准全解_第3页
3/11
1天然花岗石质量验收标准1、范围本标准规定了天然花岗石建筑板材(一下简称板材)的术语和定义、分类、等级与标记、要求、试验方法、检验规则等。本标准适用于我公司室外工程用天然花岗石板材,也可供其他用途的天然花岗石板参照使用。2、验收标准的依据GB/T1182形状和位置公差通则、定义、符号和图样表示方法GB/T13890天然石材术语GB/T17670天然石材统一编号GB/T18601-2009天然花岗石建筑板材3、分类、等级与标记3.1石材分类(英文标记为中文名称拼音首位字母的大写组合)3.1.1按形状分为:a)毛光板(MG);b)普型板(PX);c)圆弧板(弧面版)(HM);d)异型板(YX)。3.2.2按表面加工程度分为:a)镜面板(JM);b)细面板(亚光板)(YG);c)粗面板(CM)。23.2等级按加工质量和外观质量分为:a)毛光板按厚度偏差、平整度公差、外观质量等将板材分为优等品(A)、一等品(B)、合格品(C)三个等级;b)普型板按规格尺寸偏差平整度公差、外观质量等将板材分为优等品(A)、一等品(B)、合格品(C)三个等级;c)圆弧板按规格尺寸偏差、直线度公差、线轮廓度公差、外观质量等将板材分为优等品(A)、一等品(B)、合格品(C)三个等级。3.3标记3.3.1标记顺序为:名称、类别、规格尺寸、等级、标准编号。3.3.2示例:用山东济南青花岗石荒料加工的600mm×600mm×20mm、普型、镜面、优等品板材示例如下:标记:济南青花岗石(G3701)PXJM600×600×20AGB/T18601-20094、质量要求及检验方法4.1毛光板4.1.1加工质量4.1.1.1毛光板的平面度公差和厚度偏差应符合表1的规定。表1单位为毫米项目技术指标镜面和细面板材粗面板材优等品一等品合格品优等品一等品合格品3平面度0.801.001.501.502.003.00厚度≦12±0.5±1.0+1.0-1.5->12±1.0±1.5±2.0+1.0-2.0±2.0+2.0-3.04.1.2检验方法4.1.2.1平面度将平面度公差为0.1mm的1000mm钢平尺分别自然贴放在距板边15mm处和被检平面的两条对角线上,用塞尺测量尺面与板面的间隙,当被检边长或对角线长度大于1000mm时,用钢平尺沿边长和对角线分段检测,重叠位置不小于钢平尺长度的三分之一。以最大间隙的测量值表示毛光板的平面度公差,测量值精确到0.05mm。4.1.2.2厚度用游标卡尺或能满足精度要求的量器具测量毛光板厚度,测量4条边的中点部位(见图3)。分别用测量值与标称值之间偏差的最大值和最小值表示毛光板的尺寸偏差,测量值精确到0.1mm。4.2普型板4.2.1普型板规格尺寸允许偏差应符号表2的规定。表2单位为毫米项目技术指标镜面和细面板材粗面板材优等品一等品合格品优等品一等品合格品4长度、宽度0-1.00-1.50-1.00-1.5厚度≦12±0.5±1.0+1.0-1.5->12±1.0±1.5±2.0+1.0-2.0±2.0+2.0-3.04.2.2普型板平面度允许公差应符号表3规定。表3单位为毫米板材长度(L)技术指标镜面和细面板材粗面板材优等品一等品合格品优等品一等品合格品L≦4000.200.350.500.600.801.004008000.700.851.001.501.802.004.2.3普型板角度允许公差应符合表4的规定。表4单位为毫米板材长度(L)技术指标优等品一等品合格品L≦4000.300.500.80L>4000.400.601.004.2.4普型板规格尺寸5用游标卡尺或能满足精度要求的量器具测量板材的长度、宽度、厚度。长度、宽度分别在板材的三个部位测量(见图2),厚度测量4条边的中点部位(见图3)。分别用测量值与标称值之间偏差的最大值和最小值表示长度、宽度、厚度的尺寸偏差,测量值精确到0.1mm。4.2.5普型板平面度将平面度公差为0.1mm的1000mm钢平尺分别自然贴放在距板边10mm处和被检平面的两条对角线上,用塞尺测量尺面与板面的间隙,当被检边长或对角线长度大于1000mm时,用钢平尺沿边长和对角线分段检测。以最大间隙的测量值表示板材的平面度公差,测量值精确到0.05mm。4.2.6普型板拼缝板材正面与侧面的夹角不应大于90°。4.2.7普型板角度用内角垂直度公差为0.13mm,内角边长为500mm×400mm的90°钢角尺。将角尺短边紧靠板材的短边,长边贴靠板材的长边,用塞尺测量板材长边与角尺长边之间的最大间隙。测量板材的四个角,以最大间隙的测量值表示板材的角度公差,测量值精确到0.05mm。4.3圆弧板4...
