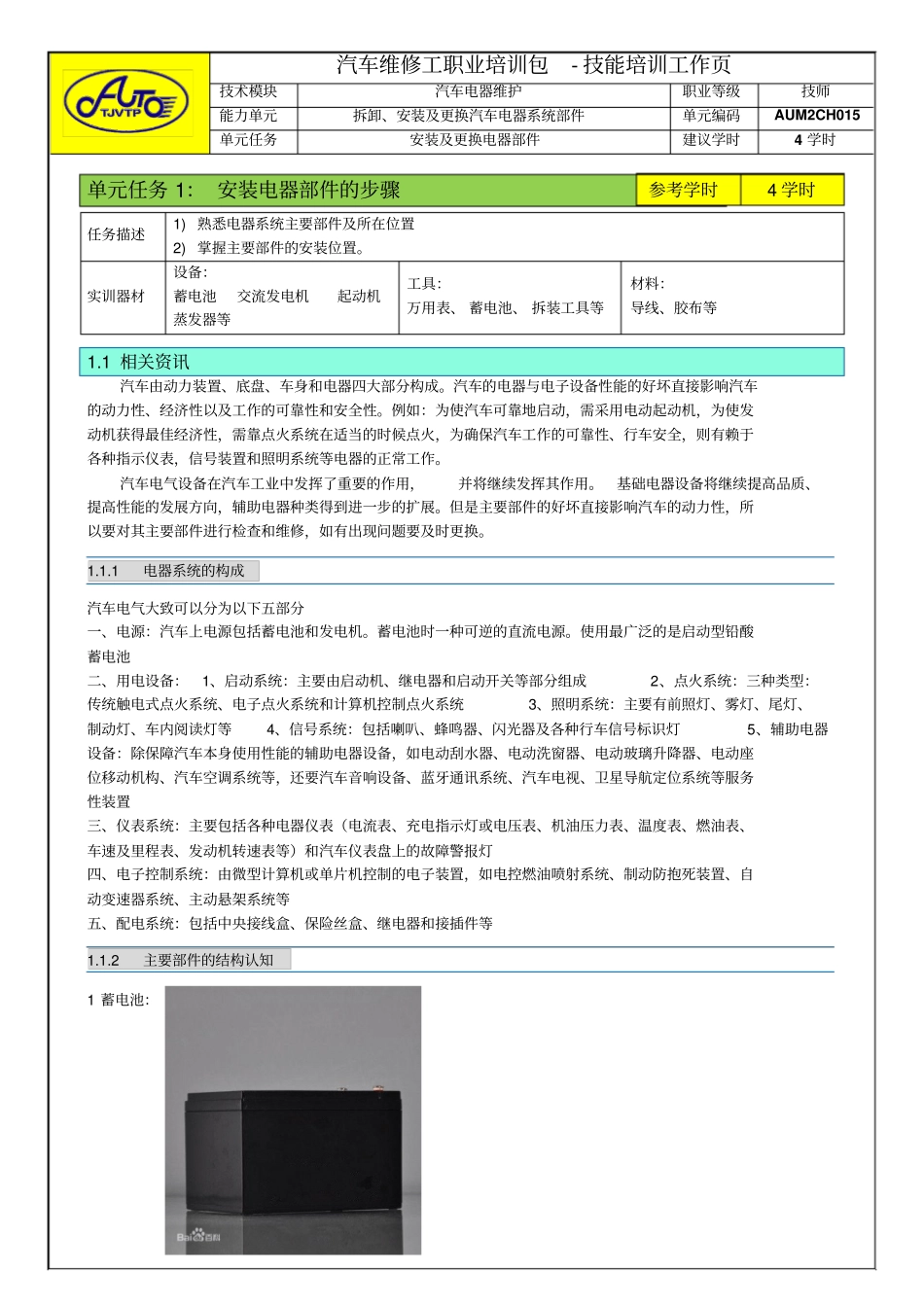

汽车维修工职业培训包-技能培训工作页技术模块汽车电器维护职业等级技师能力单元拆卸、安装及更换汽车电器系统部件单元编码AUM2CH015单元任务安装及更换电器部件建议学时4学时单元任务1：安装电器部件的步骤任务描述1)熟悉电器系统主要部件及所在位置2)掌握主要部件的安装位置。实训器材设备：蓄电池交流发电机起动机蒸发器等工具：万用表、蓄电池、拆装工具等材料：导线、胶布等1.1相关资讯汽车由动力装置、底盘、车身和电器四大部分构成。汽车的电器与电子设备性能的好坏直接影响汽车的动力性、经济性以及工作的可靠性和安全性。例如：为使汽车可靠地启动，需采用电动起动机，为使发动机获得最佳经济性，需靠点火系统在适当的时候点火，为确保汽车工作的可靠性、行车安全，则有赖于各种指示仪表，信号装置和照明系统等电器的正常工作。汽车电气设备在汽车工业中发挥了重要的作用，并将继续发挥其作用。基础电器设备将继续提高品质、提高性能的发展方向，辅助电器种类得到进一步的扩展。但是主要部件的好坏直接影响汽车的动力性，所以要对其主要部件进行检查和维修，如有出现问题要及时更换。1.1.1电器系统的构成汽车电气大致可以分为以下五部分一、电源：汽车上电源包括蓄电池和发电机。蓄电池时一种可逆的直流电源。使用最广泛的是启动型铅酸蓄电池二、用电设备：1、启动系统：主要由启动机、继电器和启动开关等部分组成2、点火系统：三种类型：传统触电式点火系统、电子点火系统和计算机控制点火系统3、照明系统：主要有前照灯、雾灯、尾灯、制动灯、车内阅读灯等4、信号系统：包括喇叭、蜂鸣器、闪光器及各种行车信号标识灯5、辅助电器设备：除保障汽车本身使用性能的辅助电器设备，如电动刮水器、电动洗窗器、电动玻璃升降器、电动座位移动机构、汽车空调系统等，还要汽车音响设备、蓝牙通讯系统、汽车电视、卫星导航定位系统等服务性装置三、仪表系统：主要包括各种电器仪表（电流表、充电指示灯或电压表、机油压力表、温度表、燃油表、车速及里程表、发动机转速表等）和汽车仪表盘上的故障警报灯四、电子控制系统：由微型计算机或单片机控制的电子装置，如电控燃油喷射系统、制动防抱死装置、自动变速器系统、主动悬架系统等五、配电系统：包括中央接线盒、保险丝盒、继电器和接插件等1.1.2主要部件的结构认知1蓄电池：4学时参考学时汽车维修工职业培训包-技能培训工作页技术模块汽车电器维护职业等级技师能力单元拆卸、安装及更换汽车电器系统部件单元编码AUM2CH015单元任务安装及更换电器部件建议学时4学时2交流发电机3起动机4空调系统的主要部件汽车维修工职业培训包-技能培训工作页技术模块汽车电器维护职业等级技师能力单元拆卸、安装及更换汽车电器系统部件单元编码AUM2CH015单元任务安装及更换电器部件建议学时4学时1.2实训内容/学习任务1.2主要部件的安装1.2.1蓄电池（1）接线柱的识别：为了便于区分正接线柱附近标有“+”或“P”标记，负接线柱附近标有“—”或“N”标记，有的蓄电池正接线柱上涂有红色油漆。（2）蓄电池的安装：安装蓄电池时，应认清正、负极，确保负极打铁。先接起动机（正极）线，再接（负极）搭铁线，以防止扳手跌落打铁引起蓄电池短路放点。安装接头时，应先用细砂清洁纸清洁接线柱和接线头。连接接线柱夹头时，螺栓上应先涂有凡士林或润滑脂，以防止氧化生锈，便于以后拆卸。如接线柱小，夹头大，需要加衬垫时，最好用铅皮或铜皮，并且只垫半圈。若整圈垫，易氧化腐蚀而接触不良。1.2.2交流发电机（1）发电机的安装：1.装上后端盖上紧固元件板总成的螺母与电枢接线柱的紧固螺母，装上元件2.取下后壳体与整流线圈；3.使转子与前端盖结合；4.连接上下壳体；5.装上发电机上下壳体间的固定螺栓及弹簧垫片；6.安装整流器罩盖螺栓和整流器罩盖；7.安装皮带轮紧固螺母，装上皮带轮、风扇；1.2.3起动机的安装：（1）安装步骤：1.首先对分解的零部件进行清洗。清洗时，对所有的绝缘部件，只能用干净布蘸少量汽油擦拭，其他机械零件均可放入汽油、煤油或柴油中洗刷干净并凉干。2.用专用工具装上止推座圈，安装驱动齿轮、单向离合器。各总成是否继续进...
