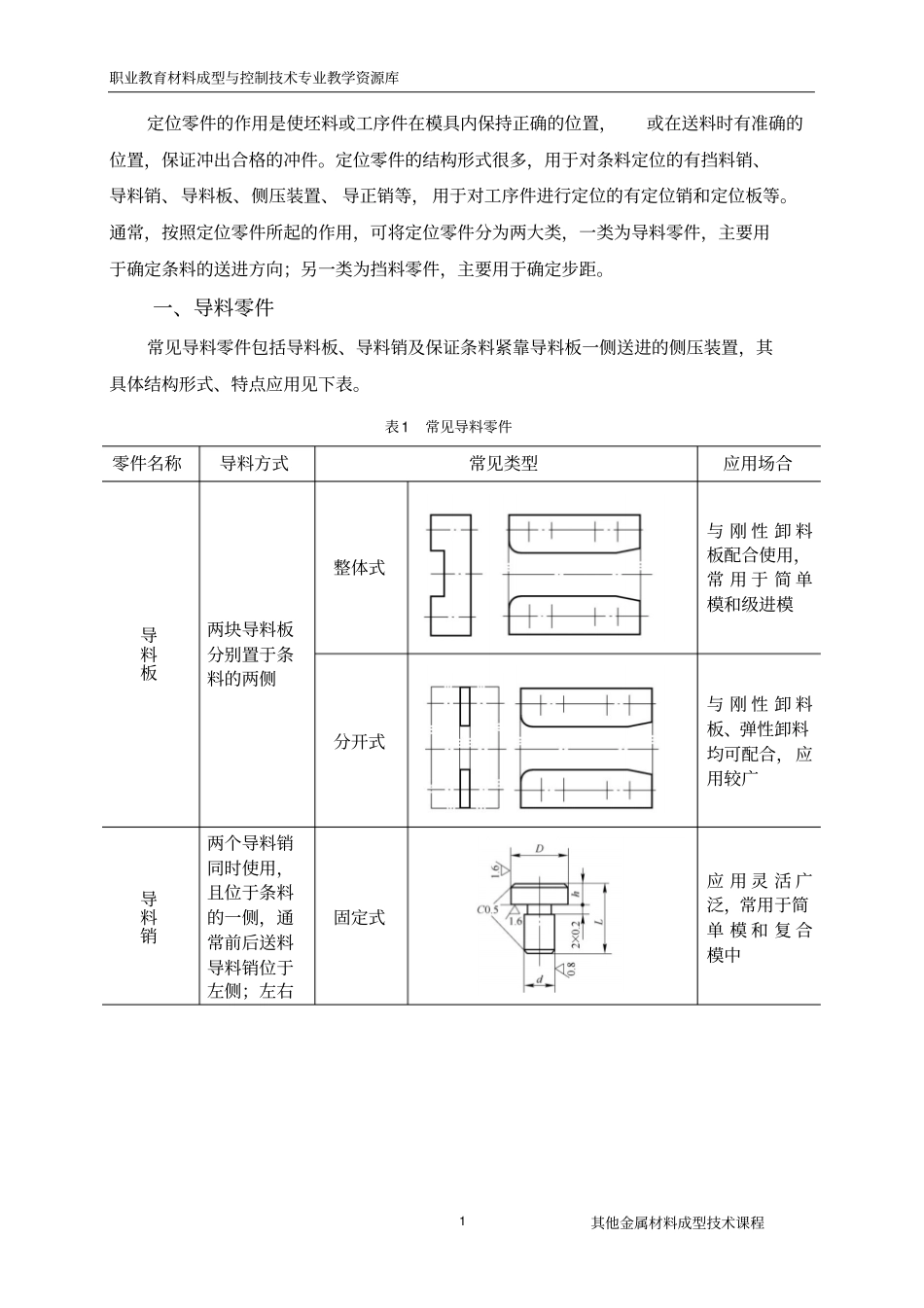

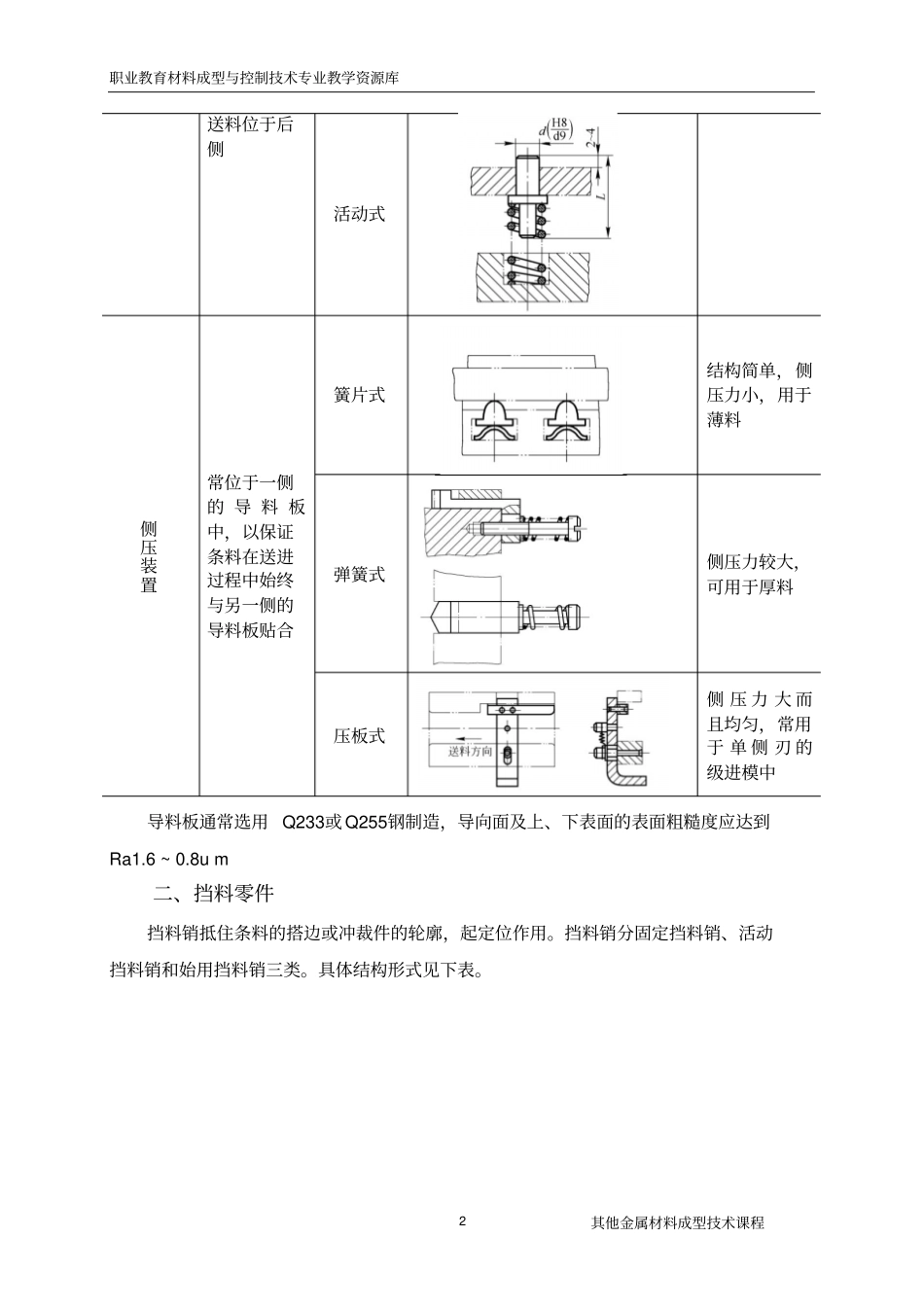

职业教育材料成型与控制技术专业教学资源库其他金属材料成型技术课程定位零件设计主讲教师：王嘉职业教育材料成型与控制技术专业教学资源库其他金属材料成型技术课程1定位零件的作用是使坯料或工序件在模具内保持正确的位置，或在送料时有准确的位置，保证冲出合格的冲件。定位零件的结构形式很多，用于对条料定位的有挡料销、导料销、导料板、侧压装置、导正销等，用于对工序件进行定位的有定位销和定位板等。通常，按照定位零件所起的作用，可将定位零件分为两大类，一类为导料零件，主要用于确定条料的送进方向；另一类为挡料零件，主要用于确定步距。一、导料零件常见导料零件包括导料板、导料销及保证条料紧靠导料板一侧送进的侧压装置，其具体结构形式、特点应用见下表。表1常见导料零件零件名称导料方式常见类型应用场合导料板两块导料板分别置于条料的两侧整体式与刚性卸料板配合使用，常用于简单模和级进模分开式与刚性卸料板、弹性卸料均可配合，应用较广导料销两个导料销同时使用，且位于条料的一侧，通常前后送料导料销位于左侧；左右固定式应用灵活广泛，常用于简单模和复合模中职业教育材料成型与控制技术专业教学资源库其他金属材料成型技术课程2送料位于后侧活动式侧压装置常位于一侧的导料板中，以保证条料在送进过程中始终与另一侧的导料板贴合簧片式结构简单，侧压力小，用于薄料弹簧式侧压力较大，可用于厚料压板式侧压力大而且均匀，常用于单侧刃的级进模中导料板通常选用Q233或Q255钢制造，导向面及上、下表面的表面粗糙度应达到Ra1.6~0.8um二、挡料零件挡料销抵住条料的搭边或冲裁件的轮廓，起定位作用。挡料销分固定挡料销、活动挡料销和始用挡料销三类。具体结构形式见下表。职业教育材料成型与控制技术专业教学资源库其他金属材料成型技术课程3表2常见挡料零件形式简图特点及适用范围圆柱头固定挡料销结构简单，制造方便，固定部分和工作部分直径差需较大，才不至于削弱凹模刃口强度，一般装在凹模上应用广泛。钩形头固定挡料销制造较圆柱头难，安装时需防转，但其固定孔较凹模刃口更远，故刃口强度不会削弱。回带式活动挡料销此挡料销需装在固定卸料板上，操作繁琐，生产效率低。常用于窄形零件。弹压式活动挡料销此挡料销安装在弹性卸料板上，合模时挡料销被压入卸料板内，所以无需在凹模上开避让孔，常用于复合模中。始用挡料销仅在每个条料的第一次冲裁时使用常用于级进模中。三、侧刃1.作用原理在条料侧边冲切一定形状缺口以确定步距。职业教育材料成型与控制技术专业教学资源库其他金属材料成型技术课程42.特点用侧刃限定步距准确可靠，保证有较高的送料精度和生产率，其缺点是增加了材料消耗和冲裁力。3.应用用于送料精度和生产率要求较高；不能采用上述挡料形式；工位数较多的级进模以及冲裁件侧边需冲出一定形状，由侧刃一同完成的场合。4.结构分类侧刃按照工作端面形状分为平直形和台阶形，台阶形多用于冲裁lmm以上较厚的材料。冲裁前凸出部分先进人凹模导向，可以避免侧压力对侧刃的损坏。侧刃按照工作断面的形状可分为长方形侧刃和成形侧刃。长方形侧刃结构简单，制造方便，但刃口尖角磨损后，在条料被冲去的一边会产生毛刺，影响送料精度。成形侧刃，产生的毛刺位于条料侧边凹进处，可克服上述缺点，但制造较难，冲裁废料较多。对于尖角侧刃，其优点是节约材料，但每一进距需把条料往后拉，以后端定距，操作不如前者方便。5.设计要点侧刃凸模及其凹模按冲孔模的设计原则，凹模按侧刃凸模配制，取单面间隙。侧刃长度s原则上等于送料步距，但对长方型侧刃和侧刃与导正销兼用的模具，其长度s=步距公称尺寸＋(0.05~0.10)mm，侧刃断面宽度B=6~10mm。侧刃制造公差，一般取0.02mm。四、导正销1.作用原理图2侧刃工作情况a)长方形侧刃b)成形侧刃c)尖角侧刃图1侧刃结构形式职业教育材料成型与控制技术专业教学资源库其他金属材料成型技术课程5冲裁中，先进人已冲孔中，导正条料位置，保证孔与外形的位置，消除送料误差。2.应用主要用于级进模。3.种类（1）固定式导正销固定在凸模上，与凸模之间不能相对滑动，送料失误时易发生事故。其常见结构见左图...
