防雷题库共8套VIP免费

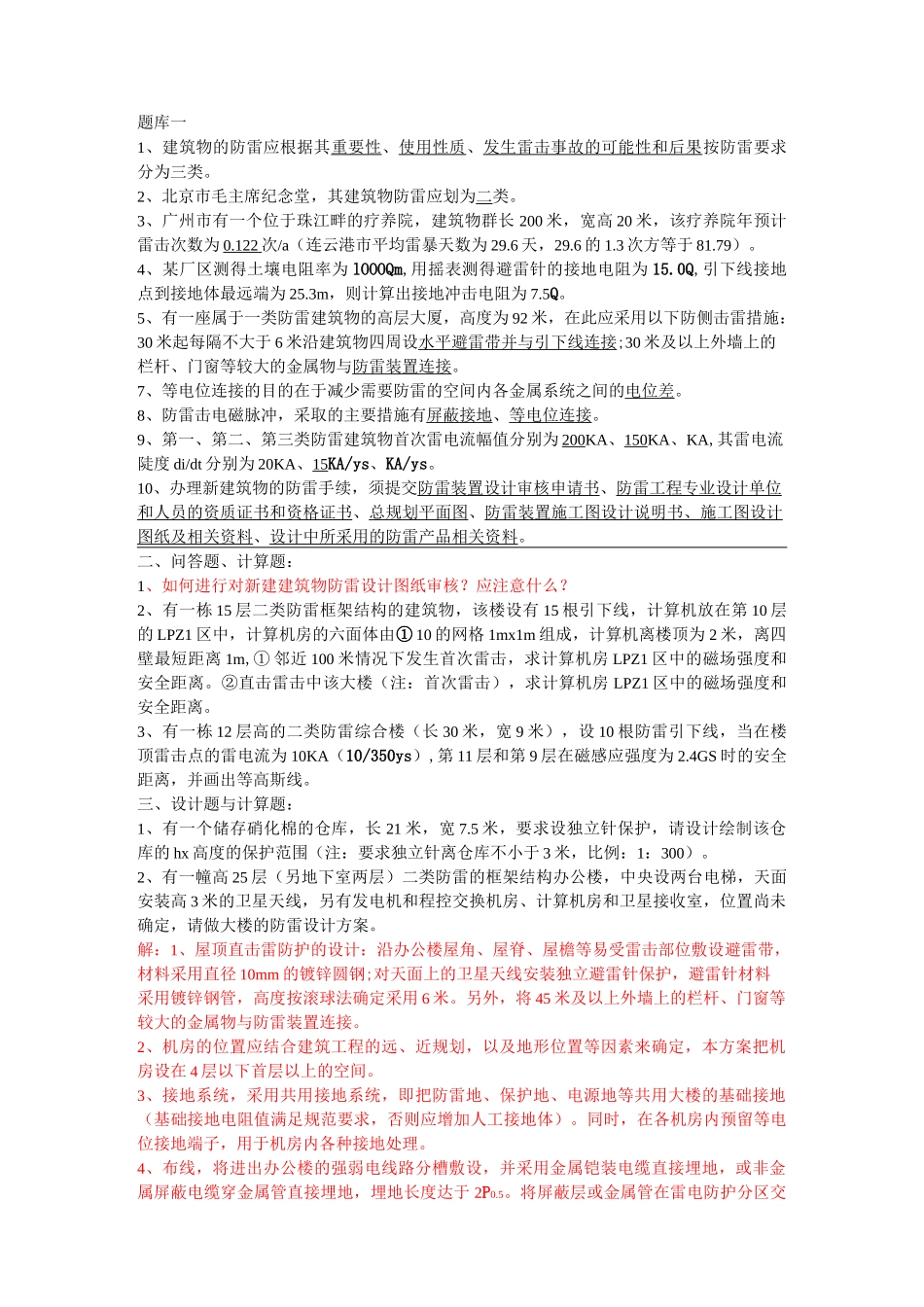

题库一1、建筑物的防雷应根据其重要性、使用性质、发生雷击事故的可能性和后果按防雷要求分为三类。2、北京市毛主席纪念堂，其建筑物防雷应划为二类。3、广州市有一个位于珠江畔的疗养院，建筑物群长200米，宽高20米，该疗养院年预计雷击次数为0.122次/a（连云港市平均雷暴天数为29.6天，29.6的1.3次方等于81.79）。4、某厂区测得土壤电阻率为lOOOQm,用摇表测得避雷针的接地电阻为15.0Q,引下线接地点到接地体最远端为25.3m，则计算出接地冲击电阻为7.5Q。5、有一座属于一类防雷建筑物的高层大厦，高度为92米，在此应采用以下防侧击雷措施：30米起每隔不大于6米沿建筑物四周设水平避雷带并与引下线连接;30米及以上外墙上的栏杆、门窗等较大的金属物与防雷装置连接。7、等电位连接的目的在于减少需要防雷的空间内各金属系统之间的电位差。8、防雷击电磁脉冲，采取的主要措施有屏蔽接地、等电位连接。9、第一、第二、第三类防雷建筑物首次雷电流幅值分别为200KA、150KA、KA,其雷电流陡度di/dt分别为20KA、15KA/ys、KA/ys。10、办理新建筑物的防雷手续，须提交防雷装置设计审核申请书、防雷工程专业设计单位和人员的资质证书和资格证书、总规划平面图、防雷装置施工图设计说明书、施工图设计图纸及相关资料、设计中所采用的防雷产品相关资料。二、问答题、计算题：1、如何进行对新建建筑物防雷设计图纸审核？应注意什么？2、有一栋15层二类防雷框架结构的建筑物，该楼设有15根引下线，计算机放在第10层的LPZ1区中，计算机房的六面体由①10的网格1mx1m组成，计算机离楼顶为2米，离四壁最短距离1m,①邻近100米情况下发生首次雷击，求计算机房LPZ1区中的磁场强度和安全距离。②直击雷击中该大楼（注：首次雷击），求计算机房LPZ1区中的磁场强度和安全距离。3、有一栋12层高的二类防雷综合楼（长30米，宽9米），设10根防雷引下线，当在楼顶雷击点的雷电流为10KA（10/350ys）,第11层和第9层在磁感应强度为2.4GS时的安全距离，并画出等高斯线。三、设计题与计算题：1、有一个储存硝化棉的仓库，长21米，宽7.5米，要求设独立针保护，请设计绘制该仓库的hx高度的保护范围（注：要求独立针离仓库不小于3米，比例：1：300）。2、有一幢高25层（另地下室两层）二类防雷的框架结构办公楼，中央设两台电梯，天面安装高3米的卫星天线，另有发电机和程控交换机房、计算机房和卫星接收室，位置尚未确定，请做大楼的防雷设计方案。解：1、屋顶直击雷防护的设计：沿办公楼屋角、屋脊、屋檐等易受雷击部位敷设避雷带，材料采用直径10mm的镀锌圆钢;对天面上的卫星天线安装独立避雷针保护，避雷针材料采用镀锌钢管，高度按滚球法确定采用6米。另外，将45米及以上外墙上的栏杆、门窗等较大的金属物与防雷装置连接。2、机房的位置应结合建筑工程的远、近规划，以及地形位置等因素来确定，本方案把机房设在4层以下首层以上的空间。3、接地系统，采用共用接地系统，即把防雷地、保护地、电源地等共用大楼的基础接地（基础接地电阻值满足规范要求，否则应增加人工接地体）。同时，在各机房内预留等电位接地端子，用于机房内各种接地处理。4、布线，将进出办公楼的强弱电线路分槽敷设，并采用金属铠装电缆直接埋地，或非金属屏蔽电缆穿金属管直接埋地，埋地长度达于2P0.5。将屏蔽层或金属管在雷电防护分区交界处与接地系统可靠连接。5、等电位处理，将电梯机房底端和顶端分别与基础接地体和屋顶圈梁可靠连接；对各类机房依据机房的类别和等级进行屏蔽处理；6、感应雷的防护，对机房电源系统采取两至三级防护。在大楼总配电处安装第一级SPD,其标称放电电流为50KA(8/20us)，在机房分配电处安装第二级SPD，其标称放电电流为20KA(8/20us),在机房重要设备前端安装以及电源精细防护，其标称放电电流10KA(8/20us)。对进出大楼的信号线路和天馈线路，应安装适配的信号和天馈SPD，天馈线路应在线路两端同时安装。并将所有的SPD接地点就近与防雷接地连接。题库二填空题1、建筑物防雷设计，应在认真调查地理、地质、土壤、气象、环境等条件和雷电活动规律以及被保护物的特点等的基础上，详细确定防雷的形式及其布置。2、现代防...
