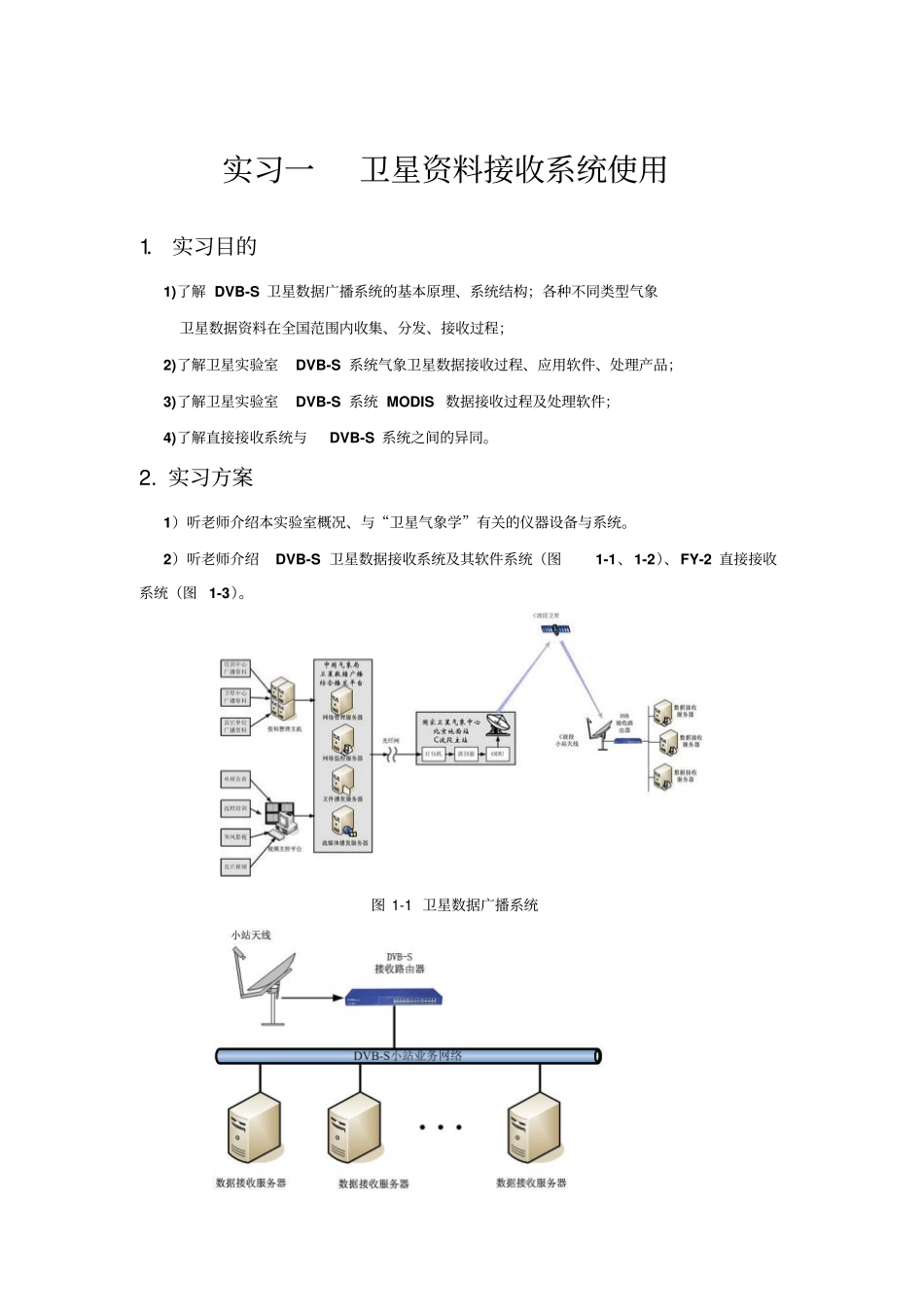

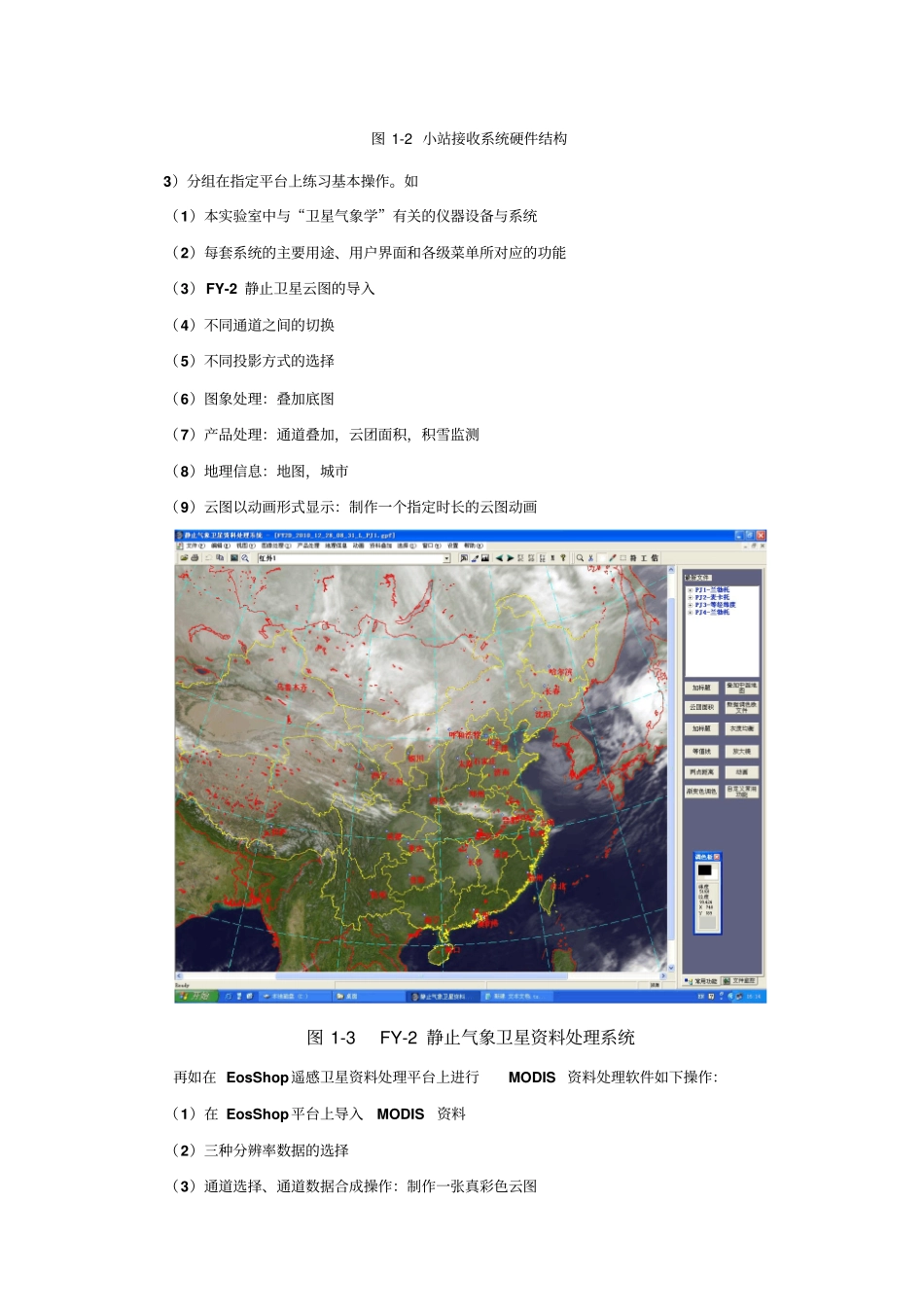

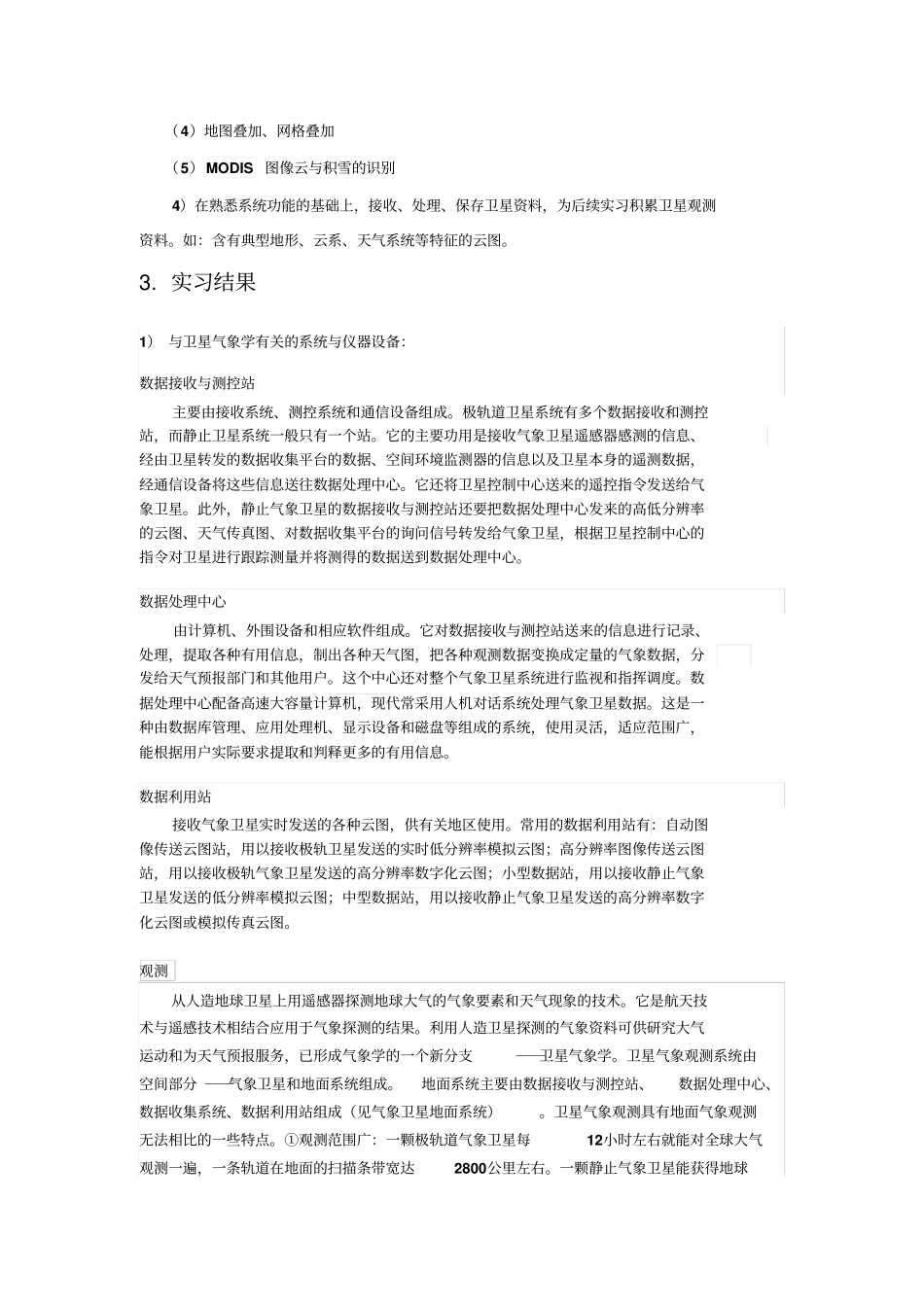

实习一卫星资料接收系统使用1．实习目的1)了解DVB-S卫星数据广播系统的基本原理、系统结构；各种不同类型气象卫星数据资料在全国范围内收集、分发、接收过程；2)了解卫星实验室DVB-S系统气象卫星数据接收过程、应用软件、处理产品；3)了解卫星实验室DVB-S系统MODIS数据接收过程及处理软件；4)了解直接接收系统与DVB-S系统之间的异同。2.实习方案1）听老师介绍本实验室概况、与“卫星气象学”有关的仪器设备与系统。2）听老师介绍DVB-S卫星数据接收系统及其软件系统（图1-1、1-2）、FY-2直接接收系统（图1-3）。图1-1卫星数据广播系统图1-2小站接收系统硬件结构3）分组在指定平台上练习基本操作。如（1）本实验室中与“卫星气象学”有关的仪器设备与系统（2）每套系统的主要用途、用户界面和各级菜单所对应的功能（3）FY-2静止卫星云图的导入（4）不同通道之间的切换（5）不同投影方式的选择（6）图象处理：叠加底图（7）产品处理：通道叠加，云团面积，积雪监测（8）地理信息：地图，城市（9）云图以动画形式显示：制作一个指定时长的云图动画图1-3FY-2静止气象卫星资料处理系统再如在EosShop遥感卫星资料处理平台上进行MODIS资料处理软件如下操作：（1）在EosShop平台上导入MODIS资料（2）三种分辨率数据的选择（3）通道选择、通道数据合成操作：制作一张真彩色云图（4）地图叠加、网格叠加（5）MODIS图像云与积雪的识别4）在熟悉系统功能的基础上，接收、处理、保存卫星资料，为后续实习积累卫星观测资料。如：含有典型地形、云系、天气系统等特征的云图。3.实习结果1）与卫星气象学有关的系统与仪器设备：数据接收与测控站主要由接收系统、测控系统和通信设备组成。极轨道卫星系统有多个数据接收和测控站，而静止卫星系统一般只有一个站。它的主要功用是接收气象卫星遥感器感测的信息、经由卫星转发的数据收集平台的数据、空间环境监测器的信息以及卫星本身的遥测数据，经通信设备将这些信息送往数据处理中心。它还将卫星控制中心送来的遥控指令发送给气象卫星。此外，静止气象卫星的数据接收与测控站还要把数据处理中心发来的高低分辨率的云图、天气传真图、对数据收集平台的询问信号转发给气象卫星，根据卫星控制中心的指令对卫星进行跟踪测量并将测得的数据送到数据处理中心。数据处理中心由计算机、外围设备和相应软件组成。它对数据接收与测控站送来的信息进行记录、处理，提取各种有用信息，制出各种天气图，把各种观测数据变换成定量的气象数据，分发给天气预报部门和其他用户。这个中心还对整个气象卫星系统进行监视和指挥调度。数据处理中心配备高速大容量计算机，现代常采用人机对话系统处理气象卫星数据。这是一种由数据库管理、应用处理机、显示设备和磁盘等组成的系统，使用灵活，适应范围广，能根据用户实际要求提取和判释更多的有用信息。数据利用站接收气象卫星实时发送的各种云图，供有关地区使用。常用的数据利用站有：自动图像传送云图站，用以接收极轨卫星发送的实时低分辨率模拟云图；高分辨率图像传送云图站，用以接收极轨气象卫星发送的高分辨率数字化云图；小型数据站，用以接收静止气象卫星发送的低分辨率模拟云图；中型数据站，用以接收静止气象卫星发送的高分辨率数字化云图或模拟传真云图。观测从人造地球卫星上用遥感器探测地球大气的气象要素和天气现象的技术。它是航天技术与遥感技术相结合应用于气象探测的结果。利用人造卫星探测的气象资料可供研究大气运动和为天气预报服务，已形成气象学的一个新分支──卫星气象学。卫星气象观测系统由空间部分──气象卫星和地面系统组成。地面系统主要由数据接收与测控站、数据处理中心、数据收集系统、数据利用站组成（见气象卫星地面系统）。卫星气象观测具有地面气象观测无法相比的一些特点。①观测范围广：一颗极轨道气象卫星每12小时左右就能对全球大气观测一遍，一条轨道在地面的扫描条带宽达2800公里左右。一颗静止气象卫星能获得地球上近一亿平方公里的气象资料，能观测到台风系统的全貌和全过程。②观测次数多、时效快：静止气象卫星一般每20分钟左右即可获得一次观测资料，还可用更短的时间间...
