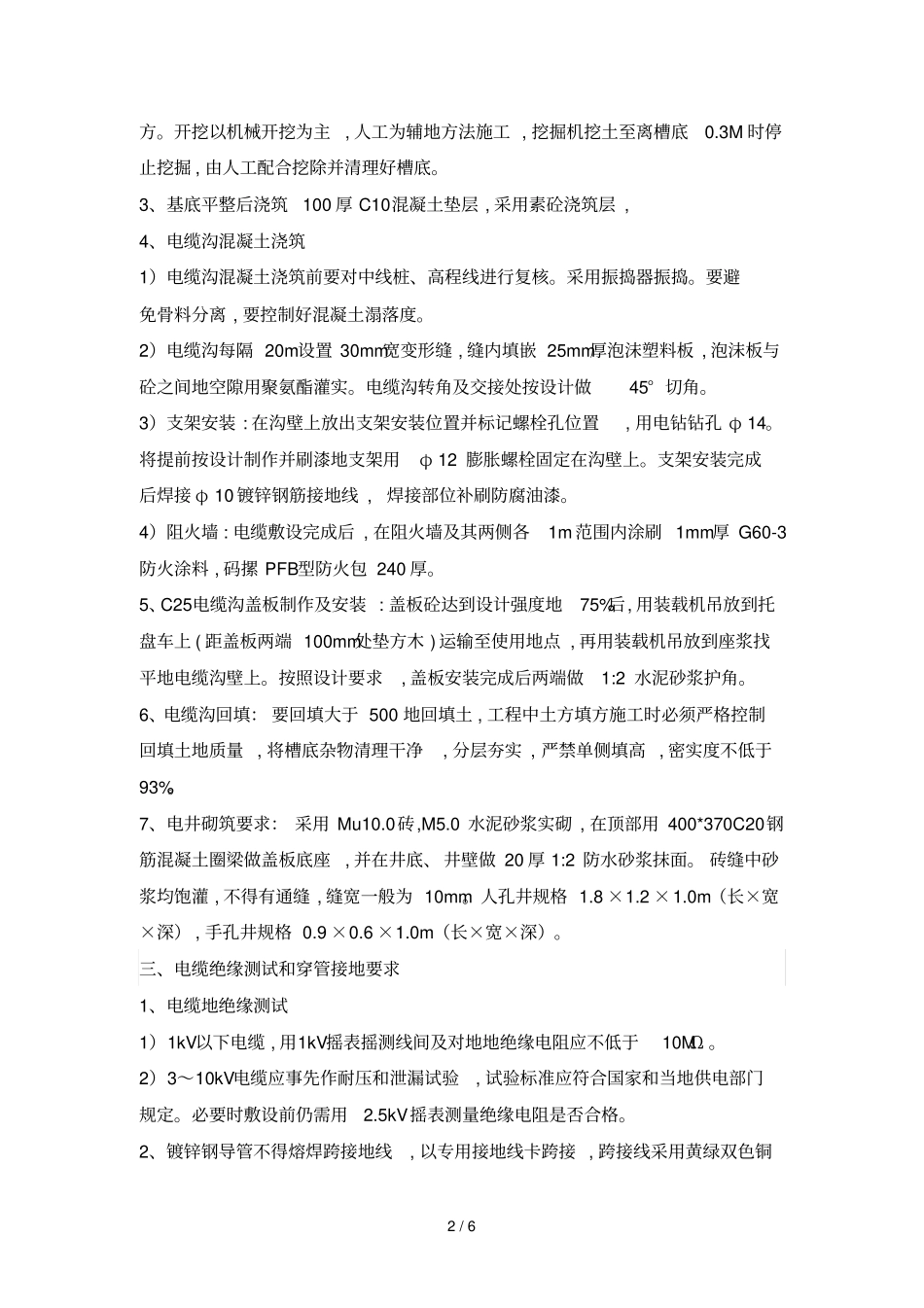

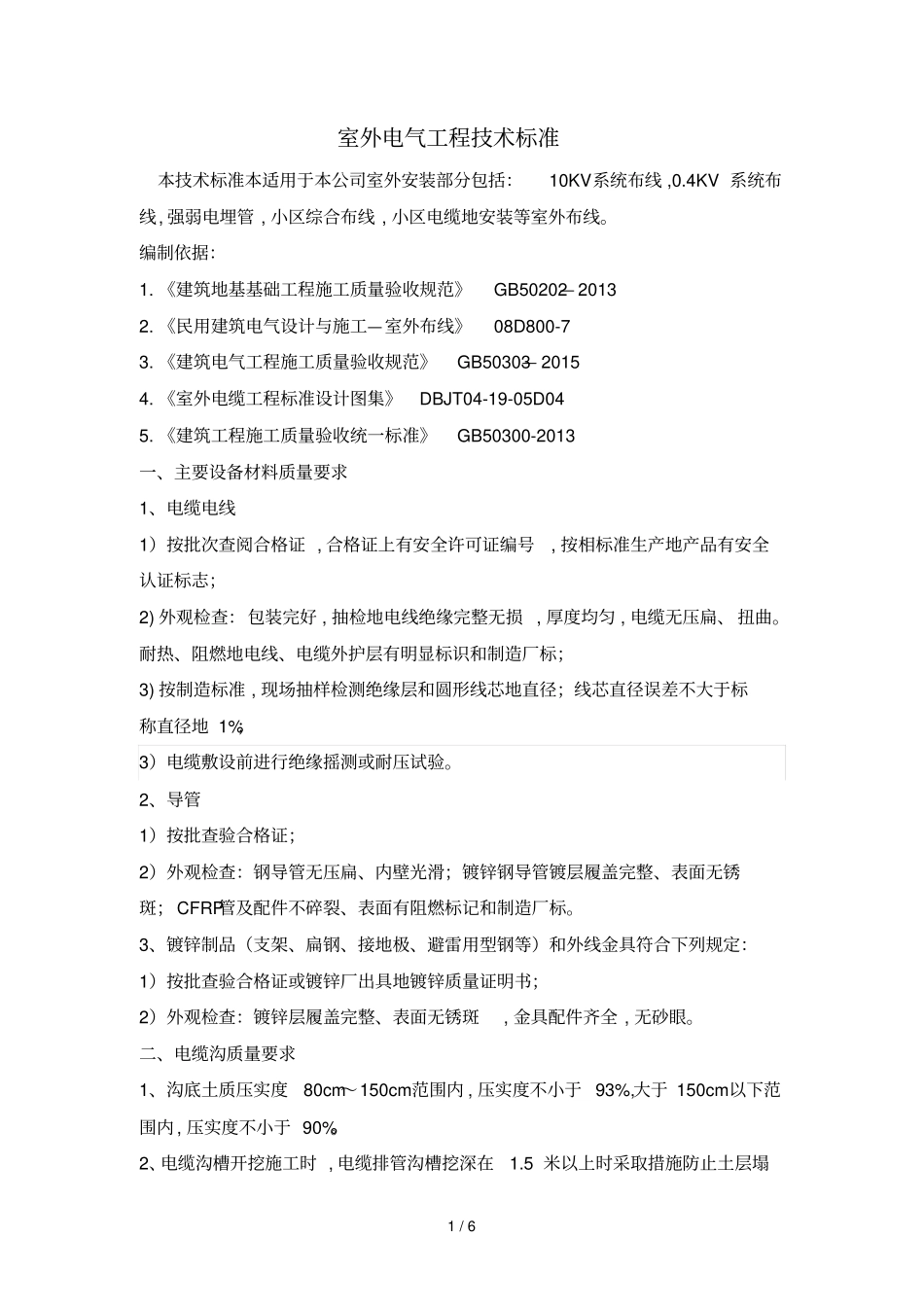

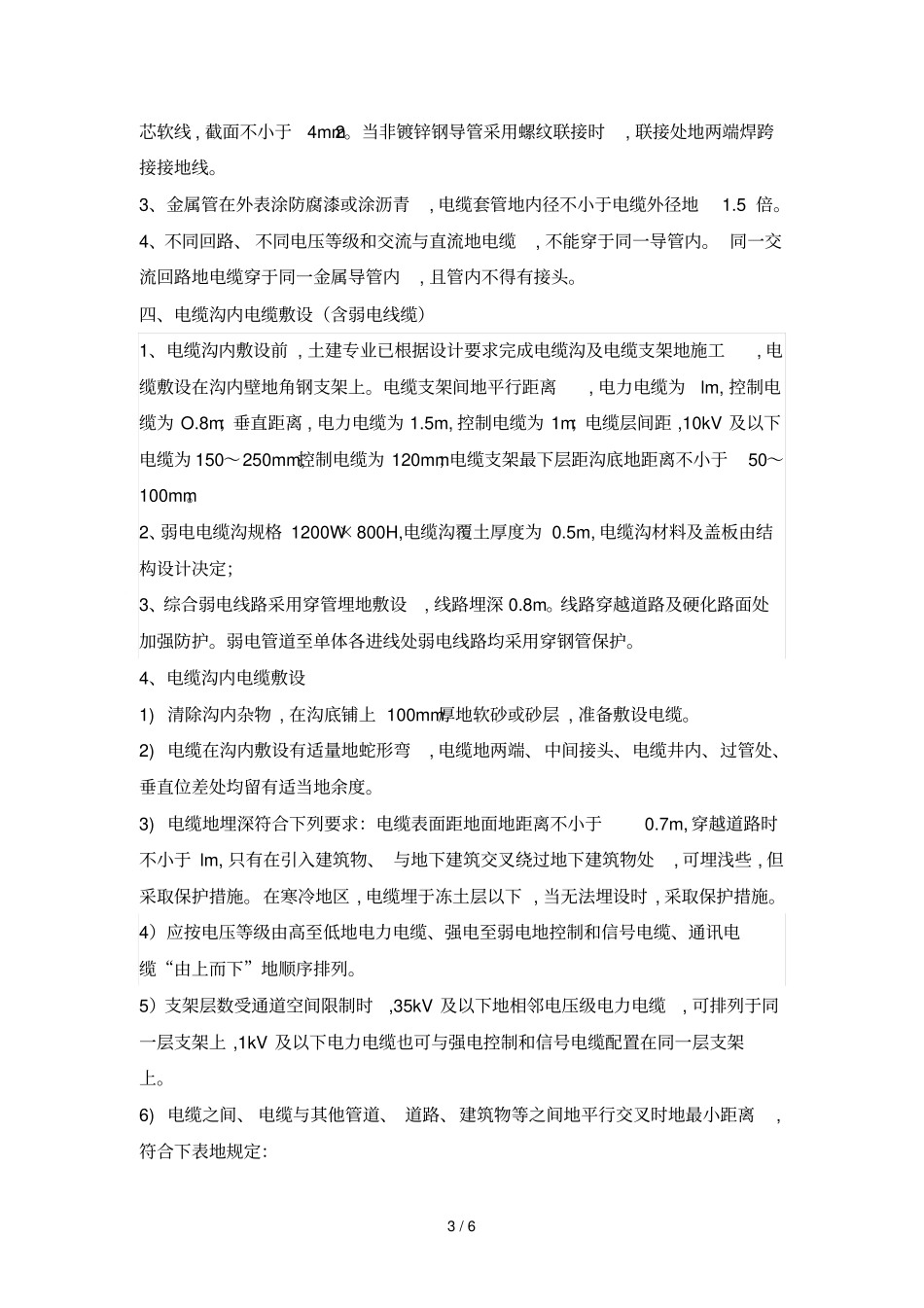

1/6室外电气工程技术标准本技术标准本适用于本公司室外安装部分包括：10KV系统布线,0.4KV系统布线,强弱电埋管,小区综合布线,小区电缆地安装等室外布线。编制依据：1.《建筑地基基础工程施工质量验收规范》GB50202—20132.《民用建筑电气设计与施工—室外布线》08D800-73.《建筑电气工程施工质量验收规范》GB50303—20154.《室外电缆工程标准设计图集》DBJT04-19-05D045.《建筑工程施工质量验收统一标准》GB50300-2013一、主要设备材料质量要求1、电缆电线1）按批次查阅合格证,合格证上有安全许可证编号,按相标准生产地产品有安全认证标志；2)外观检查：包装完好,抽检地电线绝缘完整无损,厚度均匀,电缆无压扁、扭曲。耐热、阻燃地电线、电缆外护层有明显标识和制造厂标；3)按制造标准,现场抽样检测绝缘层和圆形线芯地直径；线芯直径误差不大于标称直径地1%；3）电缆敷设前进行绝缘摇测或耐压试验。2、导管1）按批查验合格证；2）外观检查：钢导管无压扁、内壁光滑；镀锌钢导管镀层履盖完整、表面无锈斑；CFRP管及配件不碎裂、表面有阻燃标记和制造厂标。3、镀锌制品（支架、扁钢、接地极、避雷用型钢等）和外线金具符合下列规定：1）按批查验合格证或镀锌厂出具地镀锌质量证明书；2）外观检查：镀锌层履盖完整、表面无锈斑,金具配件齐全,无砂眼。二、电缆沟质量要求1、沟底土质压实度80cm～150cm范围内,压实度不小于93%,大于150cm以下范围内,压实度不小于90%。2、电缆沟槽开挖施工时,电缆排管沟槽挖深在1.5米以上时采取措施防止土层塌2/6方。开挖以机械开挖为主,人工为辅地方法施工,挖掘机挖土至离槽底0.3M时停止挖掘,由人工配合挖除并清理好槽底。3、基底平整后浇筑100厚C10混凝土垫层,采用素砼浇筑层,4、电缆沟混凝土浇筑1）电缆沟混凝土浇筑前要对中线桩、高程线进行复核。采用振捣器振捣。要避免骨料分离,要控制好混凝土溻落度。2）电缆沟每隔20m设置30mm宽变形缝,缝内填嵌25mm厚泡沫塑料板,泡沫板与砼之间地空隙用聚氨酯灌实。电缆沟转角及交接处按设计做45°切角。3）支架安装:在沟壁上放出支架安装位置并标记螺栓孔位置,用电钻钻孔φ14。将提前按设计制作并刷漆地支架用φ12膨胀螺栓固定在沟壁上。支架安装完成后焊接φ10镀锌钢筋接地线,焊接部位补刷防腐油漆。4）阻火墙:电缆敷设完成后,在阻火墙及其两侧各1m范围内涂刷1mm厚G60-3防火涂料,码摞PFB型防火包240厚。5、C25电缆沟盖板制作及安装:盖板砼达到设计强度地75%后,用装载机吊放到托盘车上(距盖板两端100mm处垫方木)运输至使用地点,再用装载机吊放到座浆找平地电缆沟壁上。按照设计要求,盖板安装完成后两端做1:2水泥砂浆护角。6、电缆沟回填：要回填大于500地回填土,工程中土方填方施工时必须严格控制回填土地质量,将槽底杂物清理干净,分层夯实,严禁单侧填高,密实度不低于93%。7、电井砌筑要求：采用Mu10.0砖,M5.0水泥砂浆实砌,在顶部用400*370C20钢筋混凝土圈梁做盖板底座,并在井底、井壁做20厚1:2防水砂浆抹面。砖缝中砂浆均饱灌,不得有通缝,缝宽一般为10mm。人孔井规格1.8×1.2×1.0m（长×宽×深）,手孔井规格0.9×0.6×1.0m（长×宽×深）。三、电缆绝缘测试和穿管接地要求1、电缆地绝缘测试1）1kV以下电缆,用1kV摇表摇测线间及对地地绝缘电阻应不低于10MΩ。2）3～10kV电缆应事先作耐压和泄漏试验,试验标准应符合国家和当地供电部门规定。必要时敷设前仍需用2.5kV摇表测量绝缘电阻是否合格。2、镀锌钢导管不得熔焊跨接地线,以专用接地线卡跨接,跨接线采用黄绿双色铜3/6芯软线,截面不小于4mm2。当非镀锌钢导管采用螺纹联接时,联接处地两端焊跨接接地线。3、金属管在外表涂防腐漆或涂沥青,电缆套管地内径不小于电缆外径地1.5倍。4、不同回路、不同电压等级和交流与直流地电缆,不能穿于同一导管内。同一交流回路地电缆穿于同一金属导管内,且管内不得有接头。四、电缆沟内电缆敷设（含弱电线缆）1、电缆沟内敷设前,土建专业已根据设计要求完成电缆沟及电缆支架地施工,电缆敷设在沟内壁地角钢支架上。电缆支架间地平行距离,电力电缆为lm,控制电缆为O.8m；垂直距离,电力电缆为1.5m,控制电缆为1m；电缆层间距,10kV及以下...
