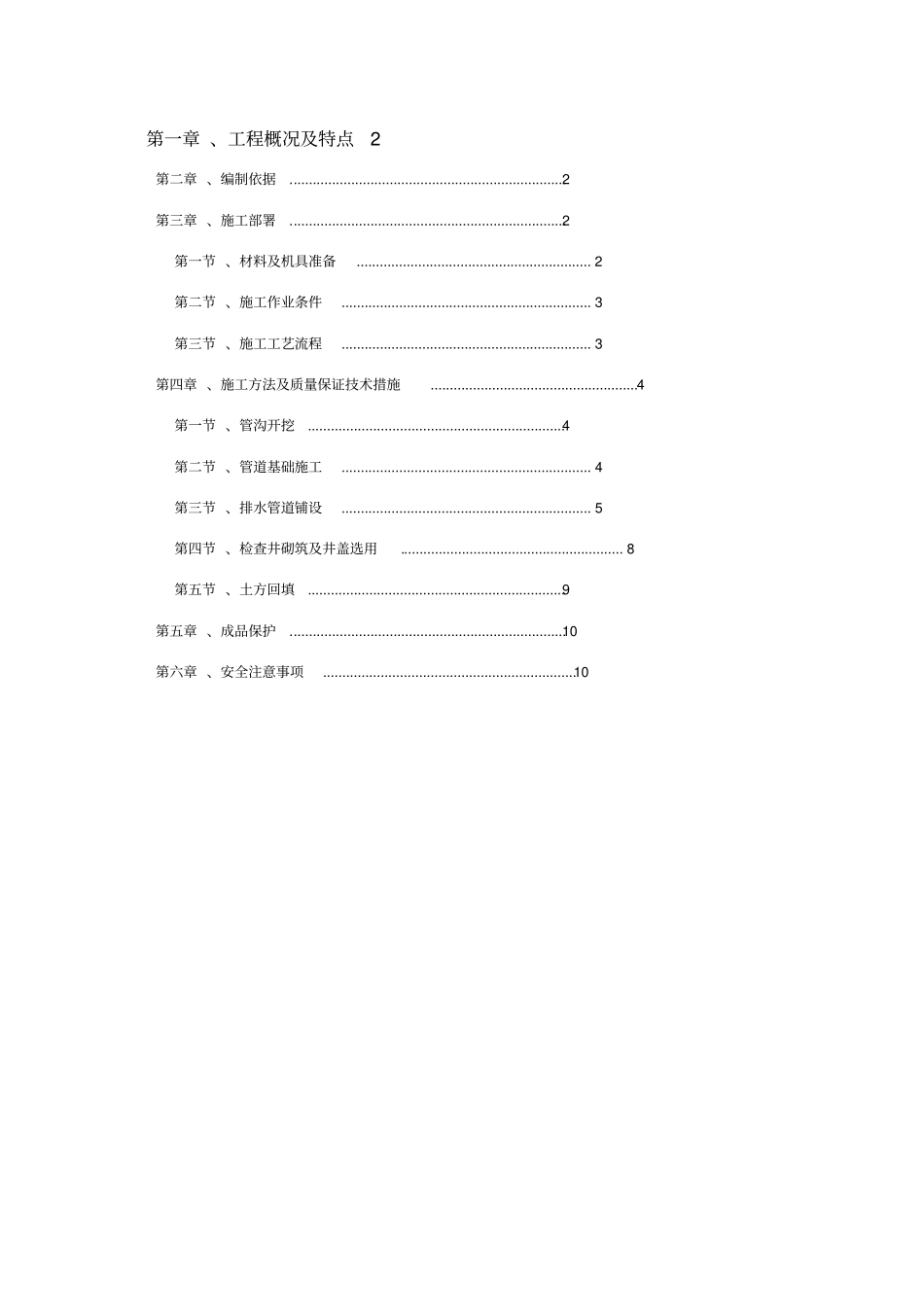

第一章、工程概况及特点2第二章、编制依据........................................................................2第三章、施工部署........................................................................2第一节、材料及机具准备.............................................................2第二节、施工作业条件.................................................................3第三节、施工工艺流程.................................................................3第四章、施工方法及质量保证技术措施......................................................4第一节、管沟开挖...................................................................4第二节、管道基础施工.................................................................4第三节、排水管道铺设.................................................................5第四节、检查井砌筑及井盖选用..........................................................8第五节、土方回填...................................................................9第五章、成品保护........................................................................10第六章、安全注意事项..................................................................10第一章、工程概况及特点本工程室内标高正负零为黄海高程290.2m,室外环境标高与之高差有高有低，环境土质坚硬，施工场地较为狭小。由于本工程工期较紧，东南角裙房商业前期将用作售楼部，加之环境土质坚硬（多为普坚石），结合现场具体情况，拟将雨污水管网之间的水平间距做一定的调整后米用石材切割机、水钻共沟加宽开挖的方式进行施工，确保在最短的工期完成，故特编制本施工方案，并严格实施。第二章、编制依据2.1、国家颁发的有关规范、规程和标准序号代号规范、标准名称备注1GB50015-2003建筑给水排水设计规范国标2GB50242-2002建筑给水排水及米暖工程施工质量验收规范国标3GB50014-2006室外排水设计规范国标4CECS1222001埋地硬聚氯乙烯排水官道工程技术规程5DG/TJ08-308-2002埋地塑料排水官道工程技术规程2.2、设计施工图及国标图集。第三章、施工部署第一节、材料及机具准备1、主要机具序号?_名称规格用途1钢尺5、10、30、50米测量直线长度2水准仪测量标高3KJ挖土机挖基坑、管沟4电动葫芦调运石块石材切割机切管沟槽6水钻修扩管井7撬棍安装管道2、主要材料ADN400UPV（硬聚氯乙烯双壁波纹管（管道环刚度等级选用：雨水选用S1>4KN加；污水选用S2>8KN加；车道下选用S2>8KN加）；B橡胶密圭寸圈；C润滑剂；D青条石；E、井盖（井盖甲供，井盖铺设选用：置于人行道时选用铪井盖；置于车行道时选用铸铁井盖）F、成品爬梯；第二节、施工作业条件1）认真作好设计图纸会审，认真熟悉施工图纸及有关技术资料。2）认真作好技术、质量、安全交底，并认真熟悉排水管道安装施工工艺的操作方法，并做好相应的交底记录。3）有经批准的施工方案或施工组织设计。4）清除作业施工场地的障碍物。5）管材、配件及辅助材料均须进场到位。6）管材及机具均须备齐，并经检验合格并运进现场。第三节、施工工艺流程定位放线一一管沟开挖一一管道基础施工一一下管和稳管一一管道连接（接口）砌筑附属构筑物-----------------------验收----收方土方回填。第四章、施工方法及质量保证技术措施第一节、管沟开挖本工程环境土质坚硬，管沟放坡系数不大，采用石材切割机结合水钻进行施工。管沟开挖过程中，当开挖在接近槽底标高时，用水准仪控制其标高，以防止超挖，并应注意如下事项：1.在整个管沟开挖过程中，严格控制其开挖尺寸，管沟底部的开挖宽度需考虑管道安装操作面，施工时应控制好标高，避免超挖的现象。2.尽量减少对管沟周边范围基土的扰动。3.开挖管沟时，当开挖出的弃土合符作为回填土条件时，一次性留足回填需要的好土，以避免二次转运，多余的弃土、弃石块运至弃土堆放处。4.管沟开挖时，要注意保护测量高程桩。5.管沟上口两侧堆放弃土高度不宜超过1.0m，且距...
