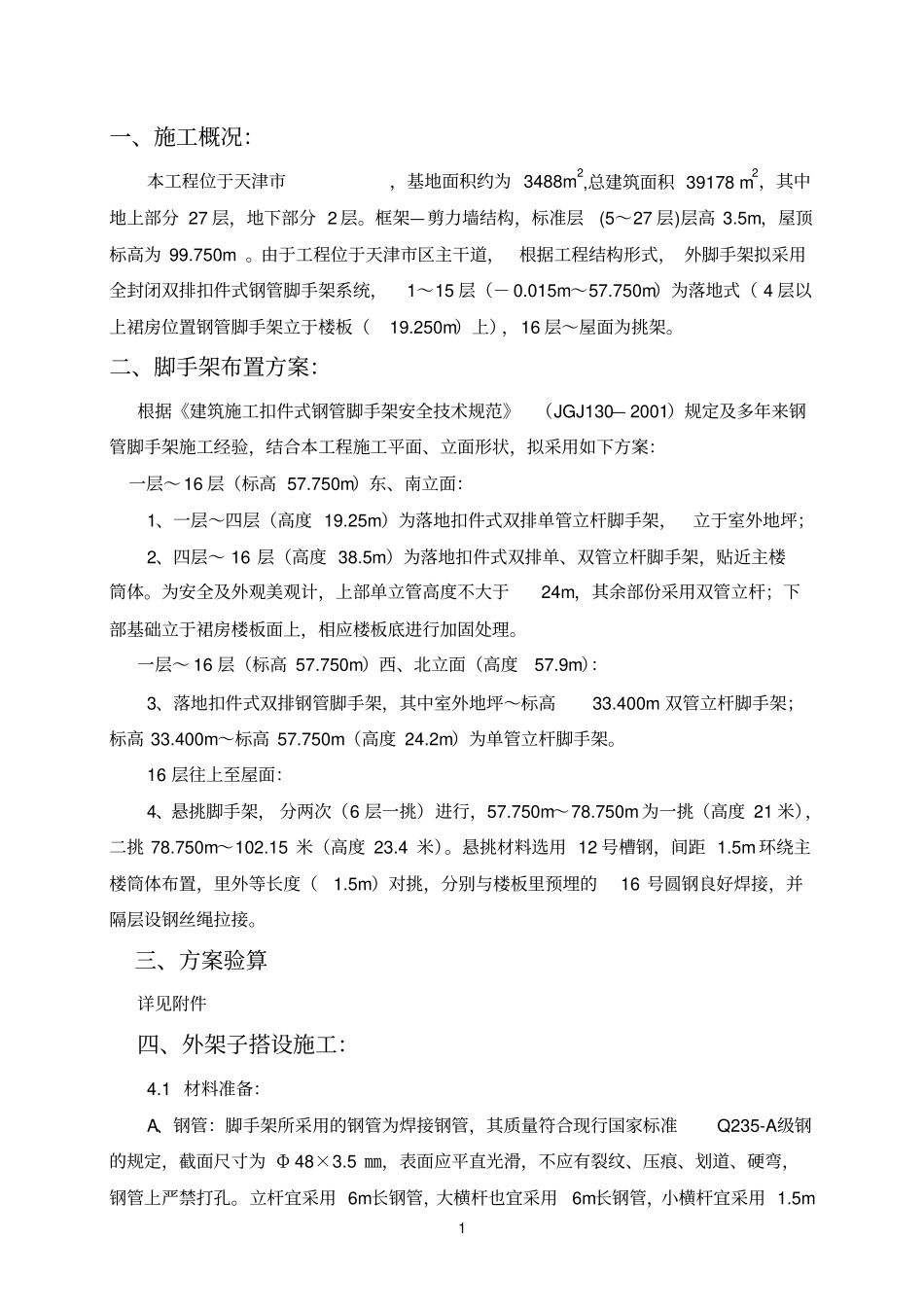

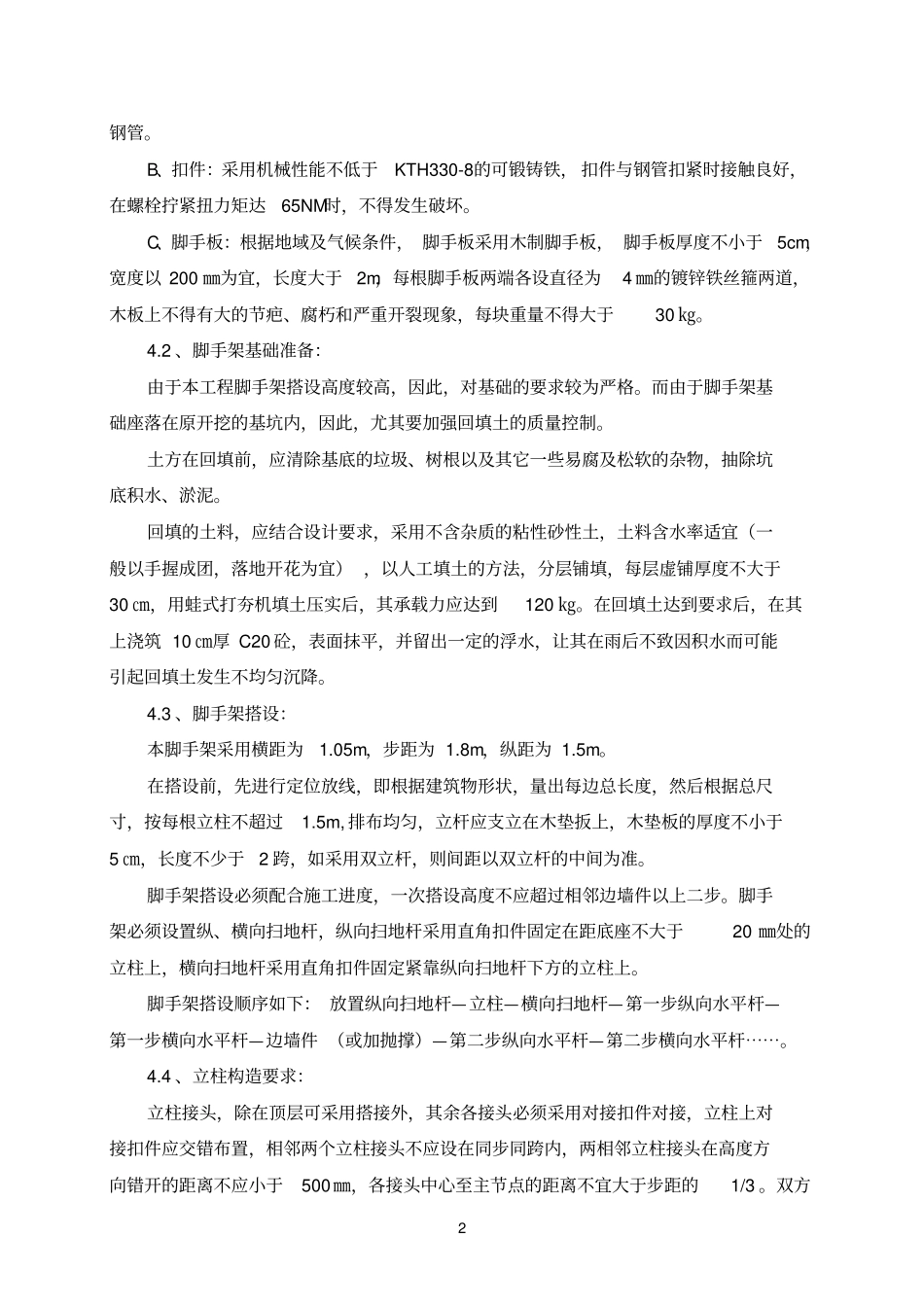

1一、施工概况：本工程位于天津市，基地面积约为3488m2,总建筑面积39178m2，其中地上部分27层，地下部分2层。框架—剪力墙结构，标准层(5～27层)层高3.5m，屋顶标高为99.750m。由于工程位于天津市区主干道，根据工程结构形式，外脚手架拟采用全封闭双排扣件式钢管脚手架系统，1～15层（－0.015m～57.750m）为落地式（4层以上裙房位置钢管脚手架立于楼板（19.250m）上），16层～屋面为挑架。二、脚手架布置方案：根据《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130—2001）规定及多年来钢管脚手架施工经验，结合本工程施工平面、立面形状，拟采用如下方案：一层～16层（标高57.750m）东、南立面：1、一层～四层（高度19.25m）为落地扣件式双排单管立杆脚手架，立于室外地坪；2、四层～16层（高度38.5m）为落地扣件式双排单、双管立杆脚手架，贴近主楼筒体。为安全及外观美观计，上部单立管高度不大于24m，其余部份采用双管立杆；下部基础立于裙房楼板面上，相应楼板底进行加固处理。一层～16层（标高57.750m）西、北立面（高度57.9m）：3、落地扣件式双排钢管脚手架，其中室外地坪～标高33.400m双管立杆脚手架；标高33.400m～标高57.750m（高度24.2m）为单管立杆脚手架。16层往上至屋面：4、悬挑脚手架，分两次（6层一挑）进行，57.750m～78.750m为一挑（高度21米），二挑78.750m～102.15米（高度23.4米）。悬挑材料选用12号槽钢，间距1.5m环绕主楼筒体布置，里外等长度（1.5m）对挑，分别与楼板里预埋的16号圆钢良好焊接，并隔层设钢丝绳拉接。三、方案验算详见附件四、外架子搭设施工：4.1材料准备：A、钢管：脚手架所采用的钢管为焊接钢管，其质量符合现行国家标准Q235-A级钢的规定，截面尺寸为Φ48×3.5㎜，表面应平直光滑，不应有裂纹、压痕、划道、硬弯，钢管上严禁打孔。立杆宜采用6m长钢管，大横杆也宜采用6m长钢管，小横杆宜采用1.5m2钢管。B、扣件：采用机械性能不低于KTH330-8的可锻铸铁，扣件与钢管扣紧时接触良好，在螺栓拧紧扭力矩达65NM时，不得发生破坏。C、脚手板：根据地域及气候条件，脚手板采用木制脚手板，脚手板厚度不小于5cm，宽度以200㎜为宜，长度大于2m，每根脚手板两端各设直径为4㎜的镀锌铁丝箍两道，木板上不得有大的节疤、腐朽和严重开裂现象，每块重量不得大于30㎏。4.2、脚手架基础准备：由于本工程脚手架搭设高度较高，因此，对基础的要求较为严格。而由于脚手架基础座落在原开挖的基坑内，因此，尤其要加强回填土的质量控制。土方在回填前，应清除基底的垃圾、树根以及其它一些易腐及松软的杂物，抽除坑底积水、淤泥。回填的土料，应结合设计要求，采用不含杂质的粘性砂性土，土料含水率适宜（一般以手握成团，落地开花为宜），以人工填土的方法，分层铺填，每层虚铺厚度不大于30㎝，用蛙式打夯机填土压实后，其承载力应达到120㎏。在回填土达到要求后，在其上浇筑10㎝厚C20砼，表面抹平，并留出一定的浮水，让其在雨后不致因积水而可能引起回填土发生不均匀沉降。4.3、脚手架搭设：本脚手架采用横距为1.05m，步距为1.8m，纵距为1.5m。在搭设前，先进行定位放线，即根据建筑物形状，量出每边总长度，然后根据总尺寸，按每根立柱不超过1.5m,排布均匀，立杆应支立在木垫扳上，木垫板的厚度不小于5㎝，长度不少于2跨，如采用双立杆，则间距以双立杆的中间为准。脚手架搭设必须配合施工进度，一次搭设高度不应超过相邻边墙件以上二步。脚手架必须设置纵、横向扫地杆，纵向扫地杆采用直角扣件固定在距底座不大于20㎜处的立柱上，横向扫地杆采用直角扣件固定紧靠纵向扫地杆下方的立柱上。脚手架搭设顺序如下：放置纵向扫地杆—立柱—横向扫地杆—第一步纵向水平杆—第一步横向水平杆—边墙件（或加抛撑）—第二步纵向水平杆—第二步横向水平杆⋯⋯。4.4、立柱构造要求：立柱接头，除在顶层可采用搭接外，其余各接头必须采用对接扣件对接，立柱上对接扣件应交错布置，相邻两个立柱接头不应设在同步同跨内，两相邻立柱接头在高度方向错开的距离不应小于500㎜，各接头中心至主节点的距离不宜大于步距的1/3。双方3杆的主杆与副杆之间采用旋转扣件连接，...
