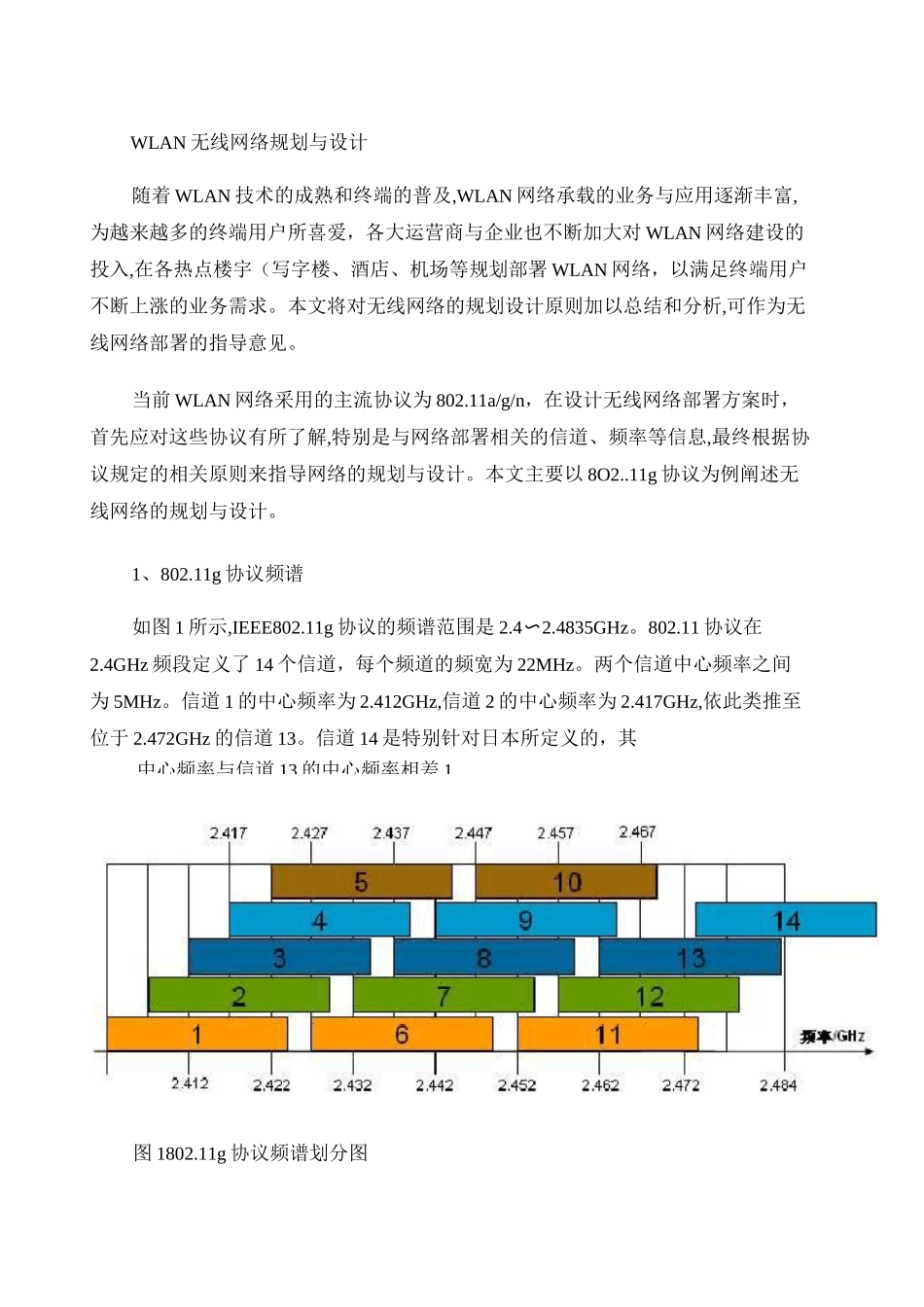

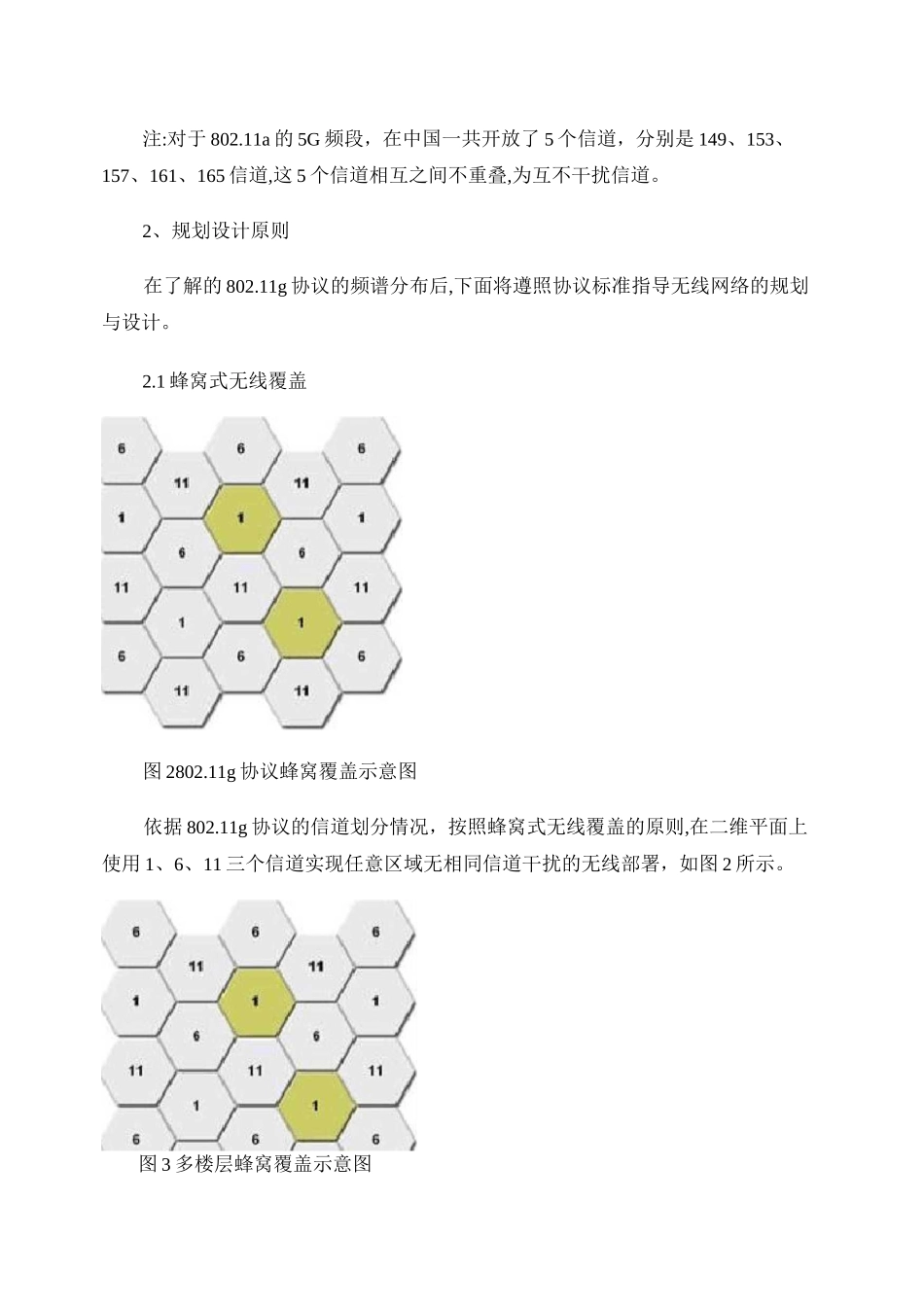

WLAN无线网络规划与设计随着WLAN技术的成熟和终端的普及,WLAN网络承载的业务与应用逐渐丰富,为越来越多的终端用户所喜爱，各大运营商与企业也不断加大对WLAN网络建设的投入,在各热点楼宇（写字楼、酒店、机场等规划部署WLAN网络，以满足终端用户不断上涨的业务需求。本文将对无线网络的规划设计原则加以总结和分析,可作为无线网络部署的指导意见。当前WLAN网络采用的主流协议为802.11a/g/n，在设计无线网络部署方案时，首先应对这些协议有所了解,特别是与网络部署相关的信道、频率等信息,最终根据协议规定的相关原则来指导网络的规划与设计。本文主要以8O2..11g协议为例阐述无线网络的规划与设计。1、802.11g协议频谱如图1所示,IEEE802.11g协议的频谱范围是2.4〜2.4835GHz。802.11协议在2.4GHz频段定义了14个信道，每个频道的频宽为22MHz。两个信道中心频率之间为5MHz。信道1的中心频率为2.412GHz,信道2的中心频率为2.417GHz,依此类推至位于2.472GHz的信道13。信道14是特别针对日本所定义的，其图1802.11g协议频谱划分图中心频率与信道13的中心频率相差1从图1可以看到,信道1在频谱上和信道2、3、4、5都有交叠的地方,这就意味着:如果有两个无线设备同时工作,且它们工作的信道分别为1和3,则它们发送出来的信号会互相干扰。为了最大程度的利用频段资源,可使用1、6、11;2、7、12;3、8,13;4、9、14这四组互相不干扰的信道来进行无线覆盖。下面的表1列出了802.11g在各国家授权使用的频段。在北美地区（美国、加拿大开放1-11信道,在欧洲开放1-13信道。中国与欧洲一样,同样开放1-13信道。ChannelFreq(GHz)US/CanEuropeJapan13142-4122,417Z4222.42T2.43221437Z442Z4472.4522,45f24"X4722,494V71表1802.11g协议的授权使用频段由于只有部分国家开放了12~14信道频段,所以一般情况下,使用1、6、11这一组互相不干扰的信道来进行无线覆盖。注:对于802.11a的5G频段，在中国一共开放了5个信道，分别是149、153、157、161、165信道,这5个信道相互之间不重叠,为互不干扰信道。2、规划设计原则在了解的802.11g协议的频谱分布后,下面将遵照协议标准指导无线网络的规划与设计。2.1蜂窝式无线覆盖图2802.11g协议蜂窝覆盖示意图依据802.11g协议的信道划分情况，按照蜂窝式无线覆盖的原则,在二维平面上使用1、6、11三个信道实现任意区域无相同信道干扰的无线部署，如图2所示。图3多楼层蜂窝覆盖示意图在多楼层无线覆盖时,信道的设置要考虑三维空间的信号干扰。如图3所示,在1楼部署3个AP,从左到右的信道分别是1/6/11,此时在2楼部署的3个AP的信道就应该划分为11/1/6,同理3楼为6/11/1。这样就可最大程度地避免了楼层间的干扰,无论是水平方向还是垂直方向都按照无线蜂窝式覆盖原则进行部署。2.2信号强度标准无线覆盖区域的信号强度应满足一定的标准，才能保证AP与终端之间信号的有效交互,从而保证无线覆盖的效果。覆盖区信号强度至少要在终端的接收灵敏度以上,这样终端才能发现无线网络。但在实际网络勘测设计中,为使得AP与终端之间协商出较高的发送速率，取得一定的带宽和好的上网体验,需要有更好的信号强度作为保证。一般情况下,对于有业务需求的楼层和区域进行覆盖时,目标覆盖区域内95%以上位置的接收信号强度应＞-75dBm（经验值，适用于绝大部分无线网卡，重点覆盖区域信号强度应＞-70dBmo2.3单AP并发用户数以速率勘测的结果以5.5Wlbitfe速率勘测的结果图4不同用户业务带宽需求的部署方案对比无线用户所选择的速率将极大地影响单AP并发用户数量与覆盖范围，从而影响网络勘测的结果。例如图4所示,以两种不同的速率勘测同一开放式办公区域。如果在2Mbit/s的速率下需要4个AP覆盖用户区，而如果在5.5Mbit/s的速率下，则需要6个AP才能覆盖。因此，充分了解用户业务对带宽的需求是非常重要的。2.4信号穿透损坏估测在WLAN工程中，需要通过现场勘查的方式了解建筑物和周围各种物质的材质,并估测其对无线信号的影响，从而来确定WLAN设备的安装位置。例如将AP置于相对较高的位置，可以有效地消除AP与无线终端之间的固定或移动的遮挡物，从而能够保证AP与无线终端之间信号的有效交互，提高WLAN的覆盖质量，保障WLAN网络...
