小区门禁管理系统解决方案VIP免费

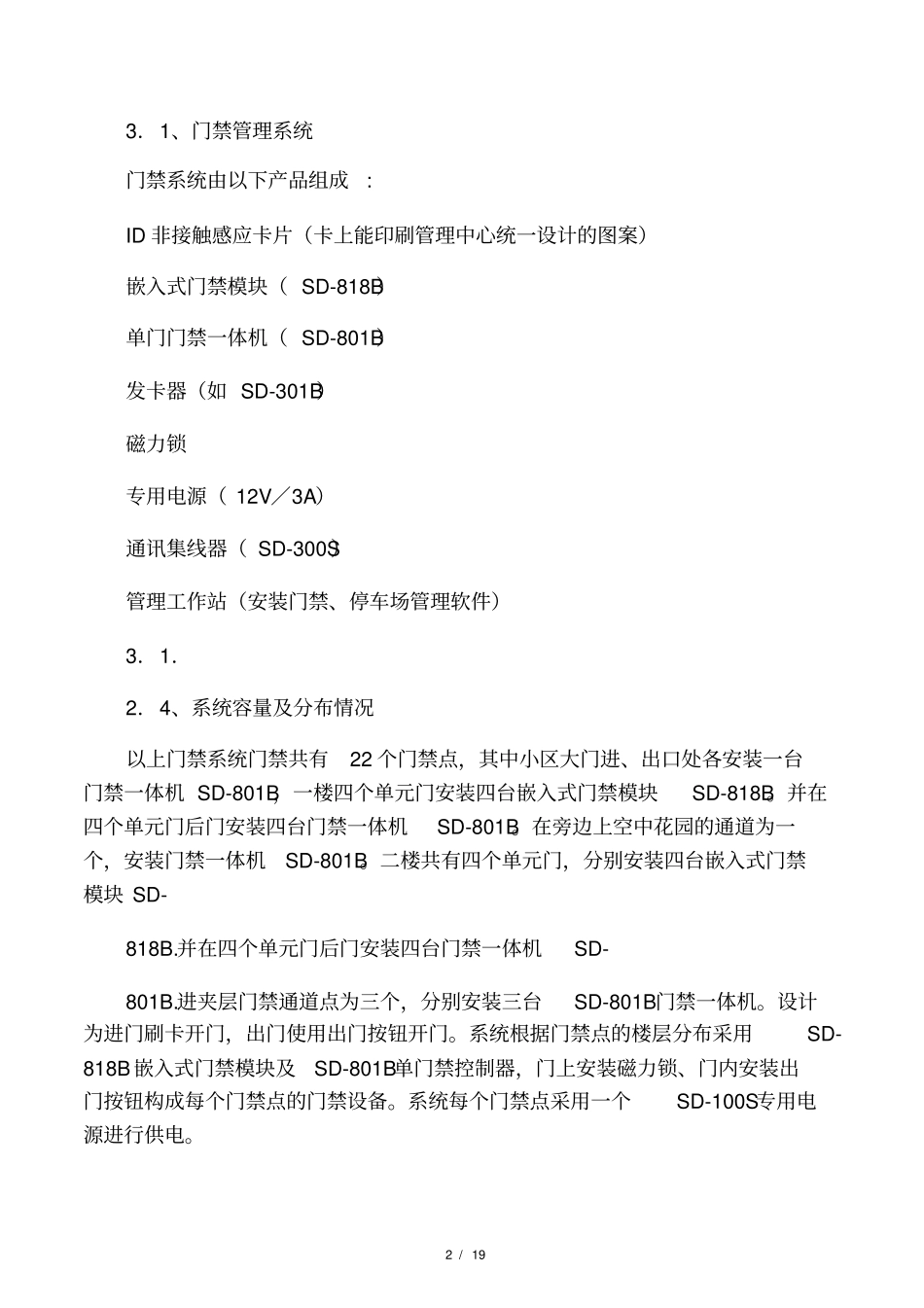

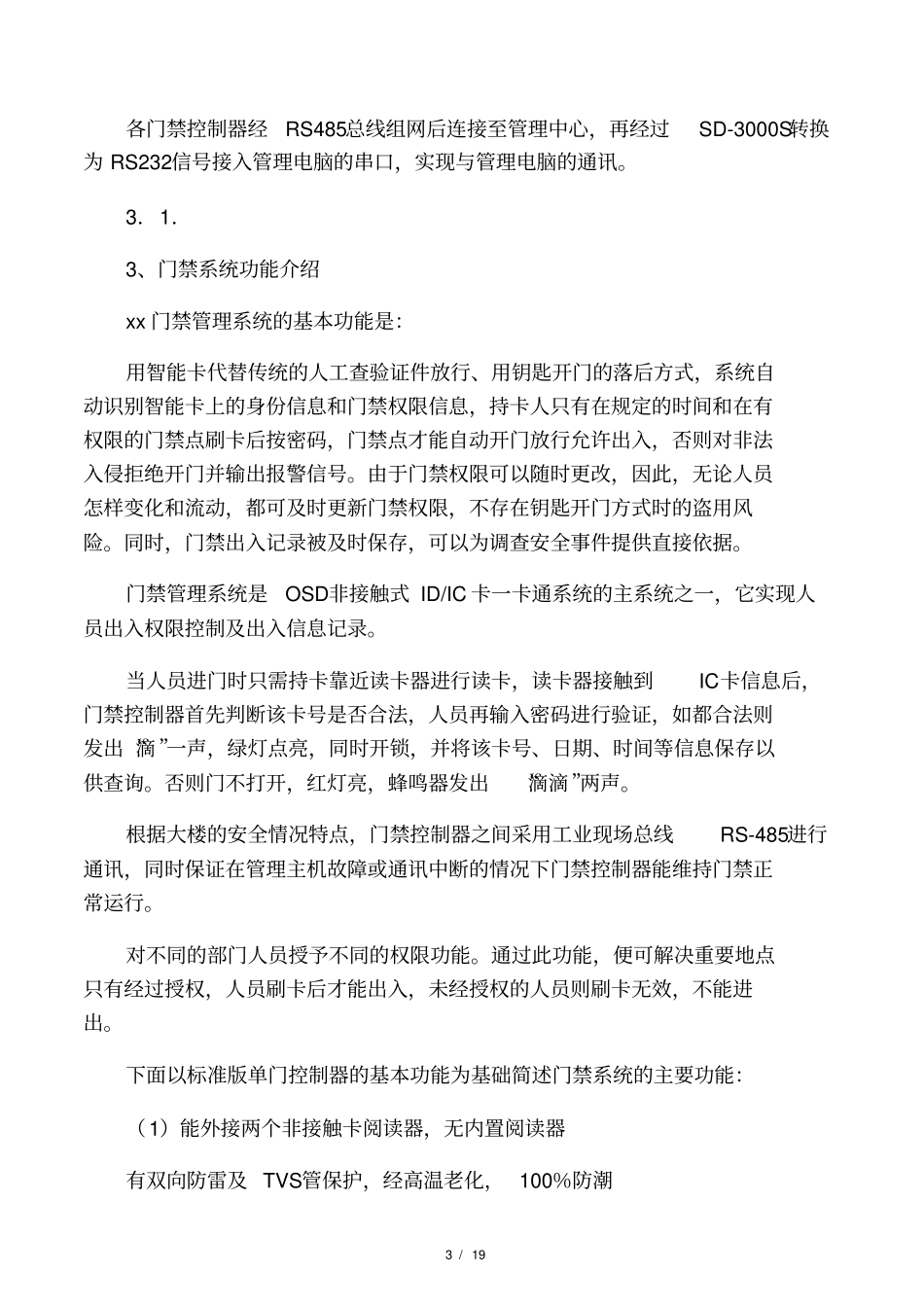

1/19小区门禁管理系统解决方案时间：2010-3-1110:15:20xxxxxx科技有限公司点击数：该小区门禁一卡通系统分为以下几个子系统：1、门禁管理系统2、停车场管理系统3、发卡管理中心1、门禁管理系统：以上门禁系统门禁共有22个门禁点，其中小区大门进、出口处安装门禁一体机SD-801B，单元门安装嵌入式门禁模块SD-818B。单元门后门安装门禁一体机SD-801B。空中花园的通道安装门禁一体机SD-801B。设计为进门刷卡开门，出门使用出门按钮开门。系统根据小区门禁点的楼层分布采用SD-818B嵌入式门禁模块及SD-801B单门禁控制器，门上安装磁力锁、门内安装出门按钮构成每个小区门禁点的门禁设备。2、停车场管理系统：停车场管理系统主要在小区大门出入口设置一进一出SD-618P停车场控制系统。为了管理上的方便与系统设计的集成性，集中管理，系统共用一个发卡管理平台，系统均采用非接触式ID卡。本方案拟采用RS485进行组网，该组网方式通讯稳定安全。该小区门禁系统的门禁组织结构图如下：下面分别对二个系统的设计进行描述。2/193．1、门禁管理系统门禁系统由以下产品组成:ID非接触感应卡片（卡上能印刷管理中心统一设计的图案）嵌入式门禁模块（SD-818B）单门门禁一体机（SD-801B）发卡器（如SD-301B）磁力锁专用电源（12V／3A）通讯集线器（SD-300S）管理工作站（安装门禁、停车场管理软件）3．1．2．4、系统容量及分布情况以上门禁系统门禁共有22个门禁点，其中小区大门进、出口处各安装一台门禁一体机SD-801B，一楼四个单元门安装四台嵌入式门禁模块SD-818B。并在四个单元门后门安装四台门禁一体机SD-801B。在旁边上空中花园的通道为一个，安装门禁一体机SD-801B。二楼共有四个单元门，分别安装四台嵌入式门禁模块SD-818B.并在四个单元门后门安装四台门禁一体机SD-801B.进夹层门禁通道点为三个，分别安装三台SD-801B门禁一体机。设计为进门刷卡开门，出门使用出门按钮开门。系统根据门禁点的楼层分布采用SD-818B嵌入式门禁模块及SD-801B单门禁控制器，门上安装磁力锁、门内安装出门按钮构成每个门禁点的门禁设备。系统每个门禁点采用一个SD-100S专用电源进行供电。3/19各门禁控制器经RS485总线组网后连接至管理中心，再经过SD-3000S转换为RS232信号接入管理电脑的串口，实现与管理电脑的通讯。3．1．3、门禁系统功能介绍xx门禁管理系统的基本功能是：用智能卡代替传统的人工查验证件放行、用钥匙开门的落后方式，系统自动识别智能卡上的身份信息和门禁权限信息，持卡人只有在规定的时间和在有权限的门禁点刷卡后按密码，门禁点才能自动开门放行允许出入，否则对非法入侵拒绝开门并输出报警信号。由于门禁权限可以随时更改，因此，无论人员怎样变化和流动，都可及时更新门禁权限，不存在钥匙开门方式时的盗用风险。同时，门禁出入记录被及时保存，可以为调查安全事件提供直接依据。门禁管理系统是OSD非接触式ID/IC卡一卡通系统的主系统之一，它实现人员出入权限控制及出入信息记录。当人员进门时只需持卡靠近读卡器进行读卡，读卡器接触到IC卡信息后，门禁控制器首先判断该卡号是否合法，人员再输入密码进行验证，如都合法则发出“滴”一声，绿灯点亮，同时开锁，并将该卡号、日期、时间等信息保存以供查询。否则门不打开，红灯亮，蜂鸣器发出“滴滴”两声。根据大楼的安全情况特点，门禁控制器之间采用工业现场总线RS-485进行通讯，同时保证在管理主机故障或通讯中断的情况下门禁控制器能维持门禁正常运行。对不同的部门人员授予不同的权限功能。通过此功能，便可解决重要地点只有经过授权，人员刷卡后才能出入，未经授权的人员则刷卡无效，不能进出。下面以标准版单门控制器的基本功能为基础简述门禁系统的主要功能：（1）能外接两个非接触卡阅读器，无内置阅读器有双向防雷及TVS管保护，经高温老化，100％防潮4/19（2）最多登记2500个不同用户；用户非接触卡号（5字节）用户ID（4字节）用户有效期用户个人密码（4位数）用户分类（一般用户，特殊用户VIP，VIP不受进入时段限制）用户准进时段限制（3）支持多种方式开门刷卡开门刷卡+用户密码（键盘）用户号（键盘）+用户密码（键盘）电脑联...
