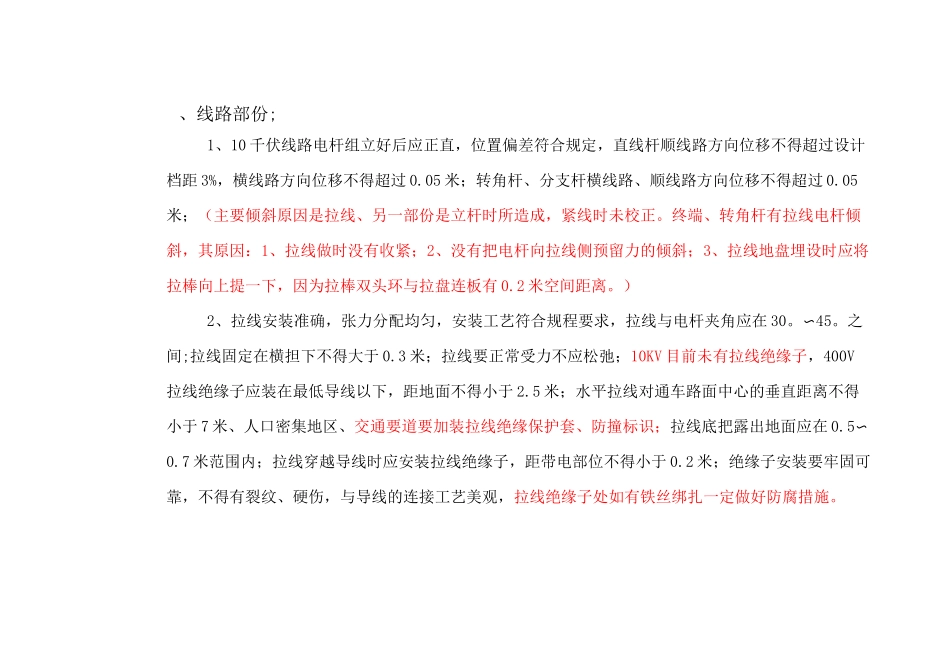

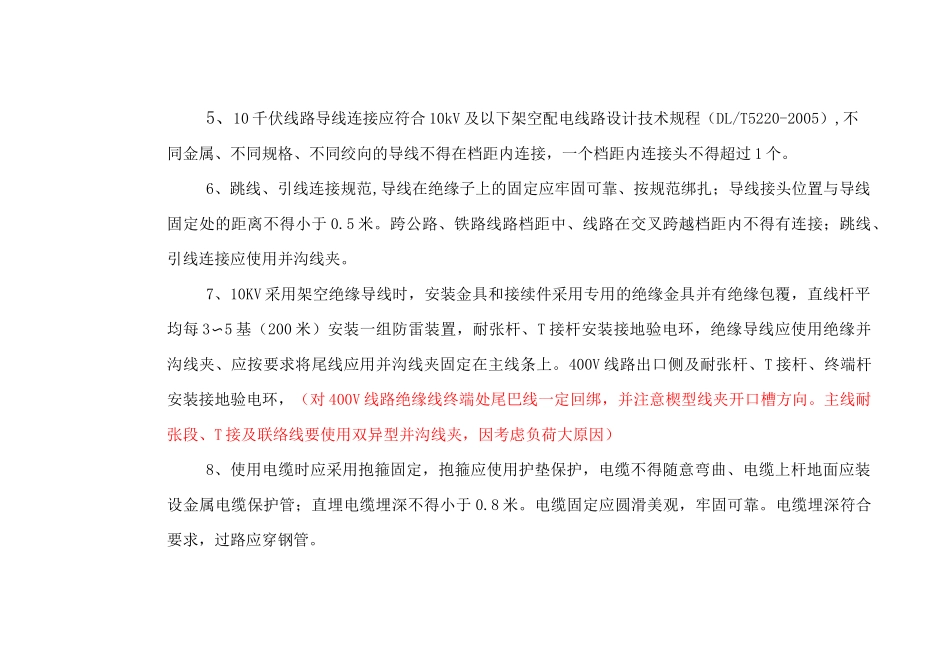

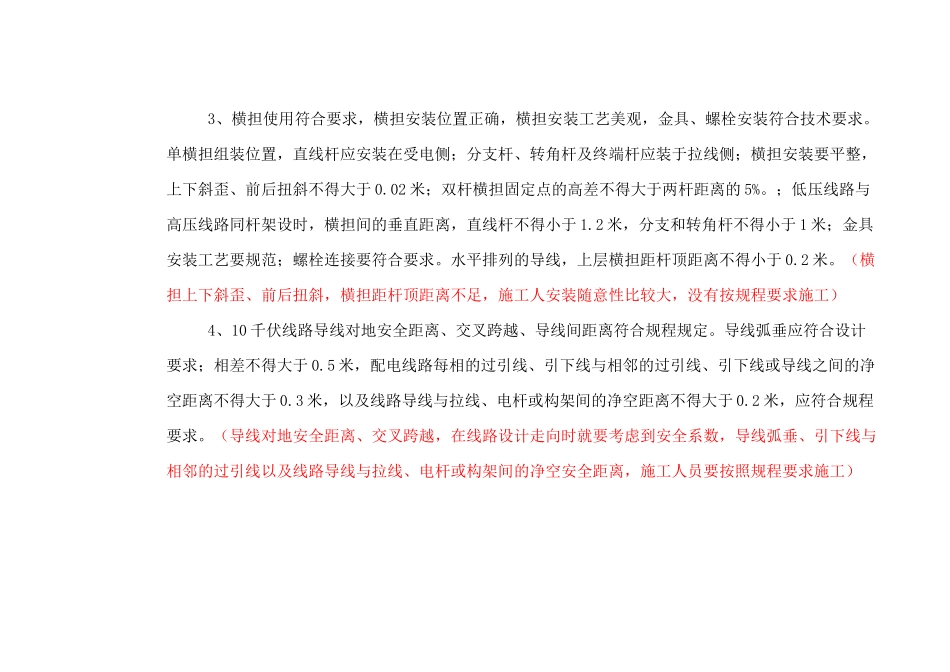

、线路部份;1、10千伏线路电杆组立好后应正直，位置偏差符合规定，直线杆顺线路方向位移不得超过设计档距3%，横线路方向位移不得超过0.05米；转角杆、分支杆横线路、顺线路方向位移不得超过0.05米；（主要倾斜原因是拉线、另一部份是立杆时所造成，紧线时未校正。终端、转角杆有拉线电杆倾斜，其原因：1、拉线做时没有收紧；2、没有把电杆向拉线侧预留力的倾斜；3、拉线地盘埋设时应将拉棒向上提一下，因为拉棒双头环与拉盘连板有0.2米空间距离。）2、拉线安装准确，张力分配均匀，安装工艺符合规程要求，拉线与电杆夹角应在30。〜45。之间;拉线固定在横担下不得大于0.3米；拉线要正常受力不应松弛；10KV目前未有拉线绝缘子，400V拉线绝缘子应装在最低导线以下，距地面不得小于2.5米；水平拉线对通车路面中心的垂直距离不得小于7米、人口密集地区、交通要道要加装拉线绝缘保护套、防撞标识；拉线底把露出地面应在0.5〜0.7米范围内；拉线穿越导线时应安装拉线绝缘子，距带电部位不得小于0.2米；绝缘子安装要牢固可靠，不得有裂纹、硬伤，与导线的连接工艺美观，拉线绝缘子处如有铁丝绑扎一定做好防腐措施。3、横担使用符合要求，横担安装位置正确，横担安装工艺美观，金具、螺栓安装符合技术要求。单横担组装位置，直线杆应安装在受电侧；分支杆、转角杆及终端杆应装于拉线侧；横担安装要平整，上下斜歪、前后扭斜不得大于0.02米；双杆横担固定点的高差不得大于两杆距离的5%。；低压线路与高压线路同杆架设时，横担间的垂直距离，直线杆不得小于1.2米，分支和转角杆不得小于1米；金具安装工艺要规范；螺栓连接要符合要求。水平排列的导线，上层横担距杆顶距离不得小于0.2米。（横担上下斜歪、前后扭斜，横担距杆顶距离不足，施工人安装随意性比较大，没有按规程要求施工）4、10千伏线路导线对地安全距离、交叉跨越、导线间距离符合规程规定。导线弧垂应符合设计要求；相差不得大于0.5米，配电线路每相的过引线、引下线与相邻的过引线、引下线或导线之间的净空距离不得大于0.3米，以及线路导线与拉线、电杆或构架间的净空距离不得大于0.2米，应符合规程要求。（导线对地安全距离、交叉跨越，在线路设计走向时就要考虑到安全系数，导线弧垂、引下线与相邻的过引线以及线路导线与拉线、电杆或构架间的净空安全距离，施工人员要按照规程要求施工）5、10千伏线路导线连接应符合10kV及以下架空配电线路设计技术规程（DL/T5220-2005）,不同金属、不同规格、不同绞向的导线不得在档距内连接，一个档距内连接头不得超过1个。6、跳线、引线连接规范,导线在绝缘子上的固定应牢固可靠、按规范绑扎；导线接头位置与导线固定处的距离不得小于0.5米。跨公路、铁路线路档距中、线路在交叉跨越档距内不得有连接；跳线、引线连接应使用并沟线夹。7、10KV采用架空绝缘导线时，安装金具和接续件采用专用的绝缘金具并有绝缘包覆，直线杆平均每3〜5基（200米）安装一组防雷装置，耐张杆、T接杆安装接地验电环，绝缘导线应使用绝缘并沟线夹、应按要求将尾线应用并沟线夹固定在主线条上。400V线路出口侧及耐张杆、T接杆、终端杆安装接地验电环，（对400V线路绝缘线终端处尾巴线一定回绑，并注意楔型线夹开口槽方向。主线耐张段、T接及联络线要使用双异型并沟线夹，因考虑负荷大原因）8、使用电缆时应采用抱箍固定，抱箍应使用护垫保护，电缆不得随意弯曲、电缆上杆地面应装设金属电缆保护管；直埋电缆埋深不得小于0.8米。电缆固定应圆滑美观，牢固可靠。电缆埋深符合要求，过路应穿钢管。9、10千伏杆塔质量应符合要求，电杆基础应平整，坑埋设深度应符合规定要求，特殊地段应安装防护装置。电杆埋设深度不得小于杆长1/6；特殊地段没安装防护标志、护桩或护台。钢管塔应装设接地，接地装设应规范。混凝土电杆杆身弯曲不得超过杆长的1%0,横向裂纹宽度不得超过0.2毫米;铁塔主材弯曲度不得超过2%。、塔倾斜度不得大于1%；电杆基础坑深度偏差不得大于（+100毫米、-50毫米）范围。分段、焊接电杆法兰接头应进行防腐处理。10、线路名称编号、相序牌、警示牌按要求悬挂齐全，安装位置正确；杆号牌安装位置统一（3.5米...
