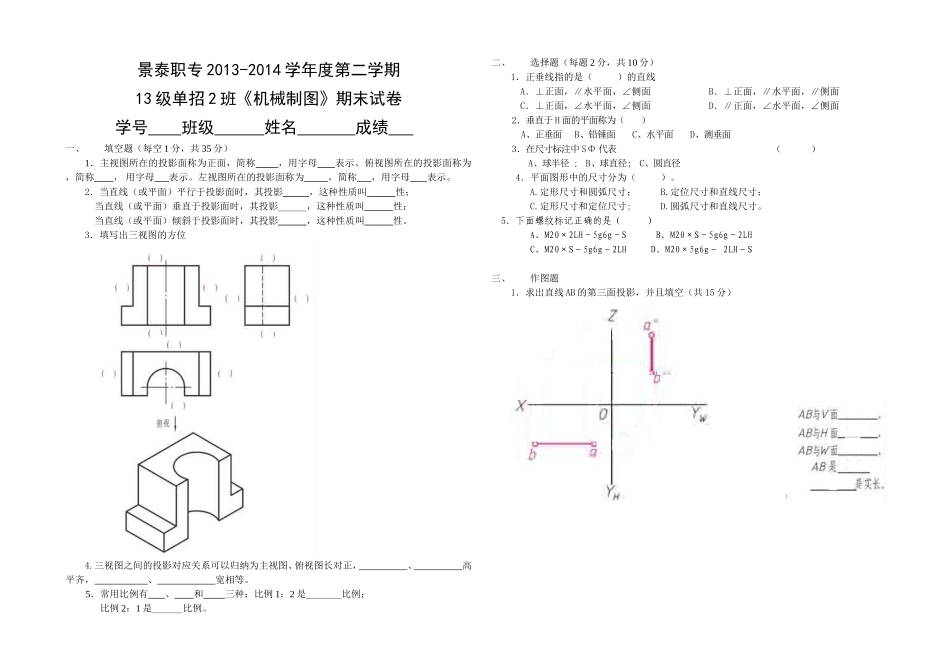

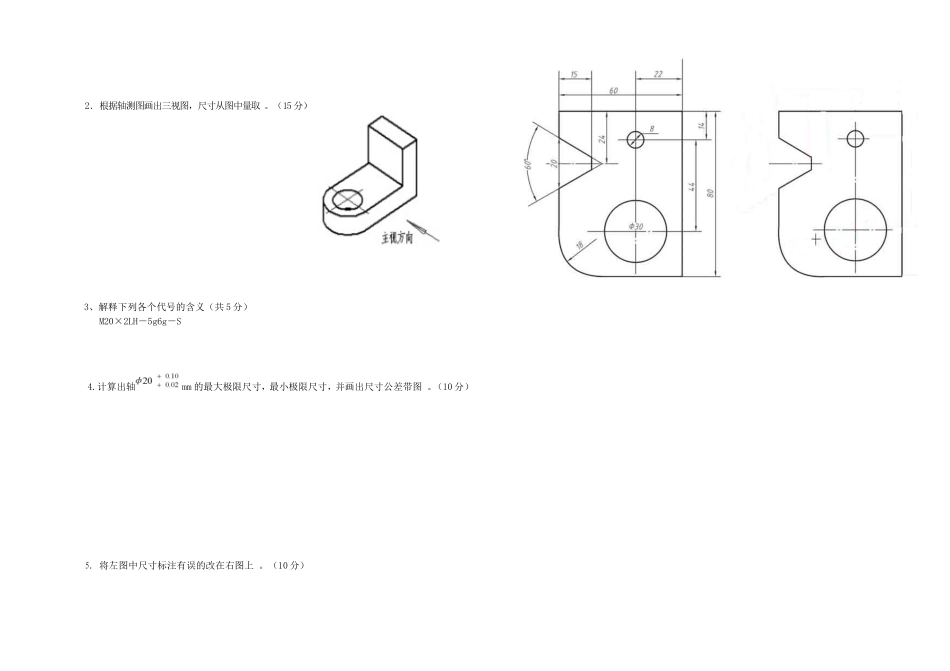

景泰职专2013-2014学年度第二学期13级单招2班《机械制图》期末试卷学号班级姓名成绩一、填空题（每空1分，共35分）1．主视图所在的投影面称为正面，简称，用字母表示。俯视图所在的投影面称为，简称，用字母表示。左视图所在的投影面称为，简称，用字母表示。2．当直线（或平面）平行于投影面时，其投影，这种性质叫性；当直线（或平面）垂直于投影面时，其投影，这种性质叫性；当直线（或平面）倾斜于投影面时，其投影，这种性质叫性。3．填写出三视图的方位4.三视图之间的投影对应关系可以归纳为主视图、俯视图长对正，、高平齐，、宽相等。5．常用比例有、和三种；比例1：2是比例；比例2：1是比例。二、选择题（每题2分，共10分）1．正垂线指的是（）的直线A．⊥正面，∥水平面，∠侧面B．⊥正面，∥水平面，∥侧面C．⊥正面，∠水平面，∠侧面D．∥正面，∠水平面，∠侧面2．垂直于H面的平面称为（）A、正垂面B、铅锤面C、水平面D、测垂面3．在尺寸标注中SΦ代表（）A、球半径;B、球直径;C、圆直径4．平面图形中的尺寸分为（）。A.定形尺寸和圆弧尺寸；B.定位尺寸和直线尺寸；C.定形尺寸和定位尺寸;D.圆弧尺寸和直线尺寸。5．下面螺纹标记正确的是（）A、M20×2LH－5g6g－SB、M20×S－5g6g－2LHC、M20×S－5g6g－2LHD、M20×5g6g－2LH－S三、作图题1．求出直线AB的第三面投影，并且填空（共15分）2．根据轴测图画出三视图，尺寸从图中量取。（15分）3、解释下列各个代号的含义（共5分）M20×2LH－5g6g－S4.计算出轴mm的最大极限尺寸，最小极限尺寸，并画出尺寸公差带图。（10分）5．将左图中尺寸标注有误的改在右图上。（10分）
