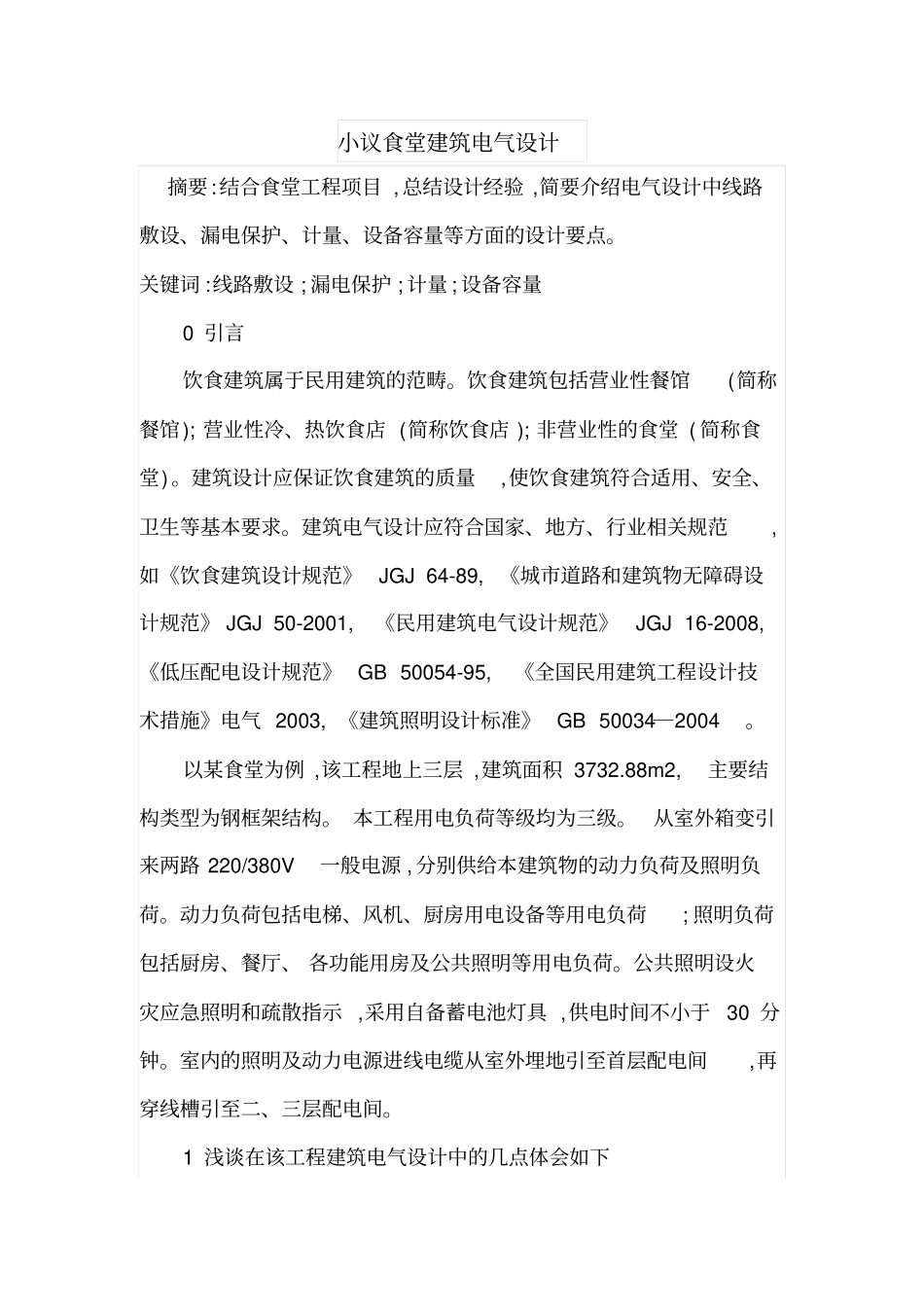

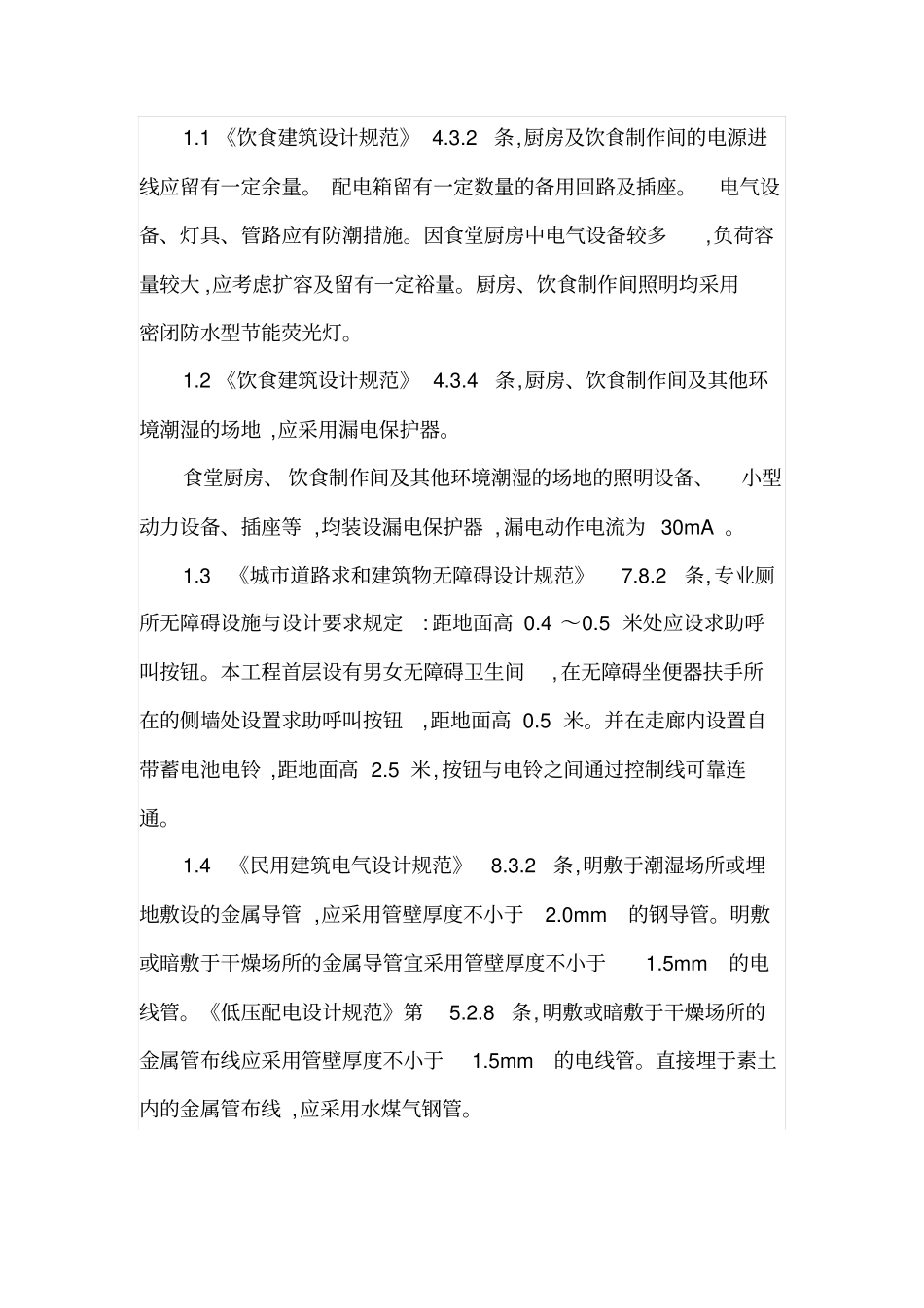

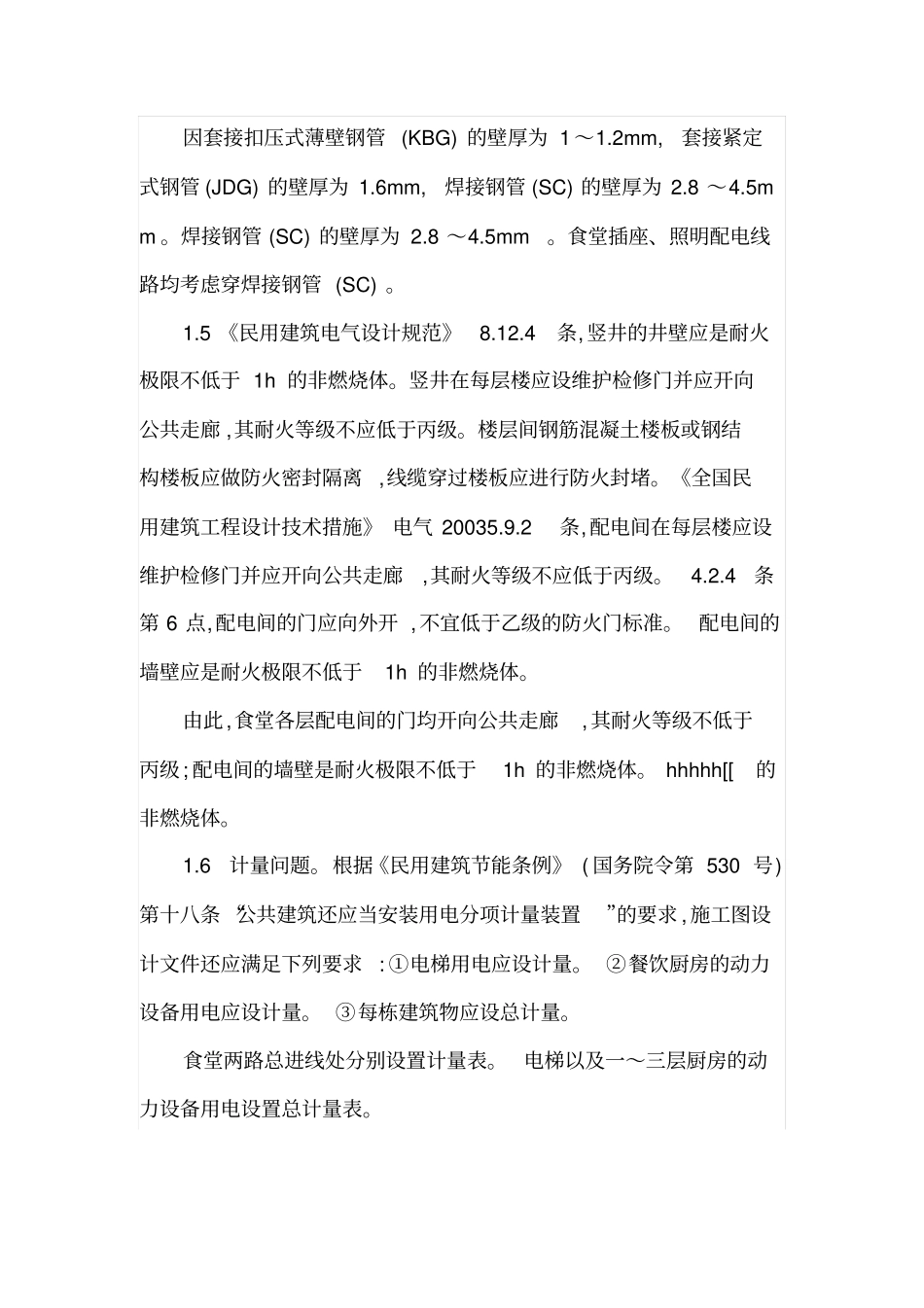

小议食堂建筑电气设计摘要:结合食堂工程项目,总结设计经验,简要介绍电气设计中线路敷设、漏电保护、计量、设备容量等方面的设计要点。关键词:线路敷设;漏电保护;计量;设备容量0引言饮食建筑属于民用建筑的范畴。饮食建筑包括营业性餐馆(简称餐馆);营业性冷、热饮食店(简称饮食店);非营业性的食堂(简称食堂)。建筑设计应保证饮食建筑的质量,使饮食建筑符合适用、安全、卫生等基本要求。建筑电气设计应符合国家、地方、行业相关规范,如《饮食建筑设计规范》JGJ64-89,《城市道路和建筑物无障碍设计规范》JGJ50-2001,《民用建筑电气设计规范》JGJ16-2008,《低压配电设计规范》GB50054-95,《全国民用建筑工程设计技术措施》电气2003,《建筑照明设计标准》GB50034―2004。以某食堂为例,该工程地上三层,建筑面积3732.88m2,主要结构类型为钢框架结构。本工程用电负荷等级均为三级。从室外箱变引来两路220/380V一般电源,分别供给本建筑物的动力负荷及照明负荷。动力负荷包括电梯、风机、厨房用电设备等用电负荷;照明负荷包括厨房、餐厅、各功能用房及公共照明等用电负荷。公共照明设火灾应急照明和疏散指示,采用自备蓄电池灯具,供电时间不小于30分钟。室内的照明及动力电源进线电缆从室外埋地引至首层配电间,再穿线槽引至二、三层配电间。1浅谈在该工程建筑电气设计中的几点体会如下1.1《饮食建筑设计规范》4.3.2条,厨房及饮食制作间的电源进线应留有一定余量。配电箱留有一定数量的备用回路及插座。电气设备、灯具、管路应有防潮措施。因食堂厨房中电气设备较多,负荷容量较大,应考虑扩容及留有一定裕量。厨房、饮食制作间照明均采用密闭防水型节能荧光灯。1.2《饮食建筑设计规范》4.3.4条,厨房、饮食制作间及其他环境潮湿的场地,应采用漏电保护器。食堂厨房、饮食制作间及其他环境潮湿的场地的照明设备、小型动力设备、插座等,均装设漏电保护器,漏电动作电流为30mA。1.3《城市道路求和建筑物无障碍设计规范》7.8.2条,专业厕所无障碍设施与设计要求规定:距地面高0.4～0.5米处应设求助呼叫按钮。本工程首层设有男女无障碍卫生间,在无障碍坐便器扶手所在的侧墙处设置求助呼叫按钮,距地面高0.5米。并在走廊内设置自带蓄电池电铃,距地面高2.5米,按钮与电铃之间通过控制线可靠连通。1.4《民用建筑电气设计规范》8.3.2条,明敷于潮湿场所或埋地敷设的金属导管,应采用管壁厚度不小于2.0mm的钢导管。明敷或暗敷于干燥场所的金属导管宜采用管壁厚度不小于1.5mm的电线管。《低压配电设计规范》第5.2.8条,明敷或暗敷于干燥场所的金属管布线应采用管壁厚度不小于1.5mm的电线管。直接埋于素土内的金属管布线,应采用水煤气钢管。因套接扣压式薄壁钢管(KBG)的壁厚为1～1.2mm,套接紧定式钢管(JDG)的壁厚为1.6mm,焊接钢管(SC)的壁厚为2.8～4.5mm。焊接钢管(SC)的壁厚为2.8～4.5mm。食堂插座、照明配电线路均考虑穿焊接钢管(SC)。1.5《民用建筑电气设计规范》8.12.4条,竖井的井壁应是耐火极限不低于1h的非燃烧体。竖井在每层楼应设维护检修门并应开向公共走廊,其耐火等级不应低于丙级。楼层间钢筋混凝土楼板或钢结构楼板应做防火密封隔离,线缆穿过楼板应进行防火封堵。《全国民用建筑工程设计技术措施》电气20035.9.2条,配电间在每层楼应设维护检修门并应开向公共走廊,其耐火等级不应低于丙级。4.2.4条第6点,配电间的门应向外开,不宜低于乙级的防火门标准。配电间的墙壁应是耐火极限不低于1h的非燃烧体。由此,食堂各层配电间的门均开向公共走廊,其耐火等级不低于丙级;配电间的墙壁是耐火极限不低于1h的非燃烧体。hhhhh[[的非燃烧体。1.6计量问题。根据《民用建筑节能条例》(国务院令第530号)第十八条“公共建筑还应当安装用电分项计量装置”的要求,施工图设计文件还应满足下列要求:①电梯用电应设计量。②餐饮厨房的动力设备用电应设计量。③每栋建筑物应设总计量。食堂两路总进线处分别设置计量表。电梯以及一～三层厨房的动力设备用电设置总计量表。1.7厨房备餐间、消毒间内设置紫外线消毒灯,按不大于15m2一盏的原则设置。可考虑在适当高度预留照明电源插座。1.8食堂各功能用房照度参照《建筑照明设计标准》相...
