平面镜成像作图题集1VIP免费

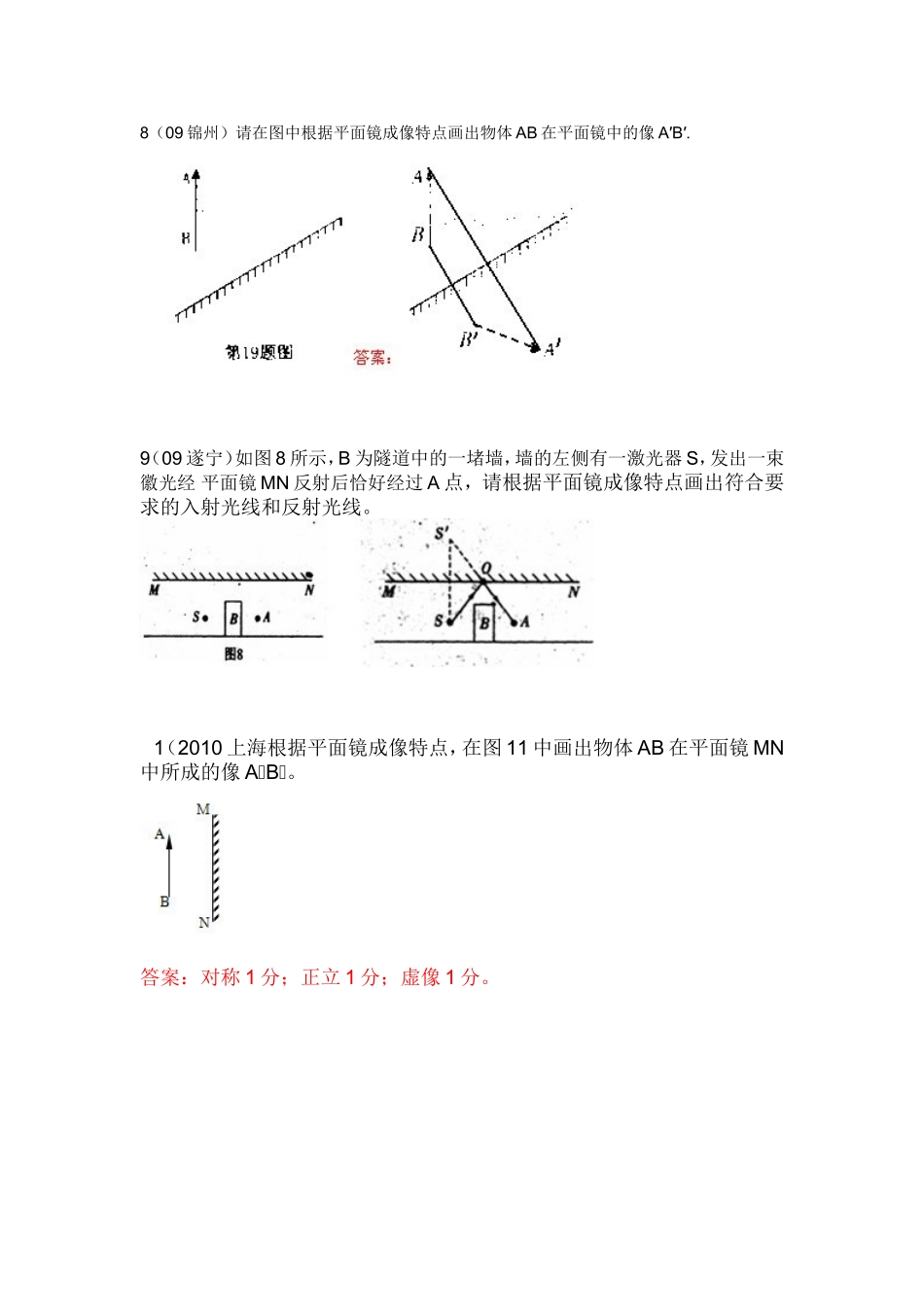

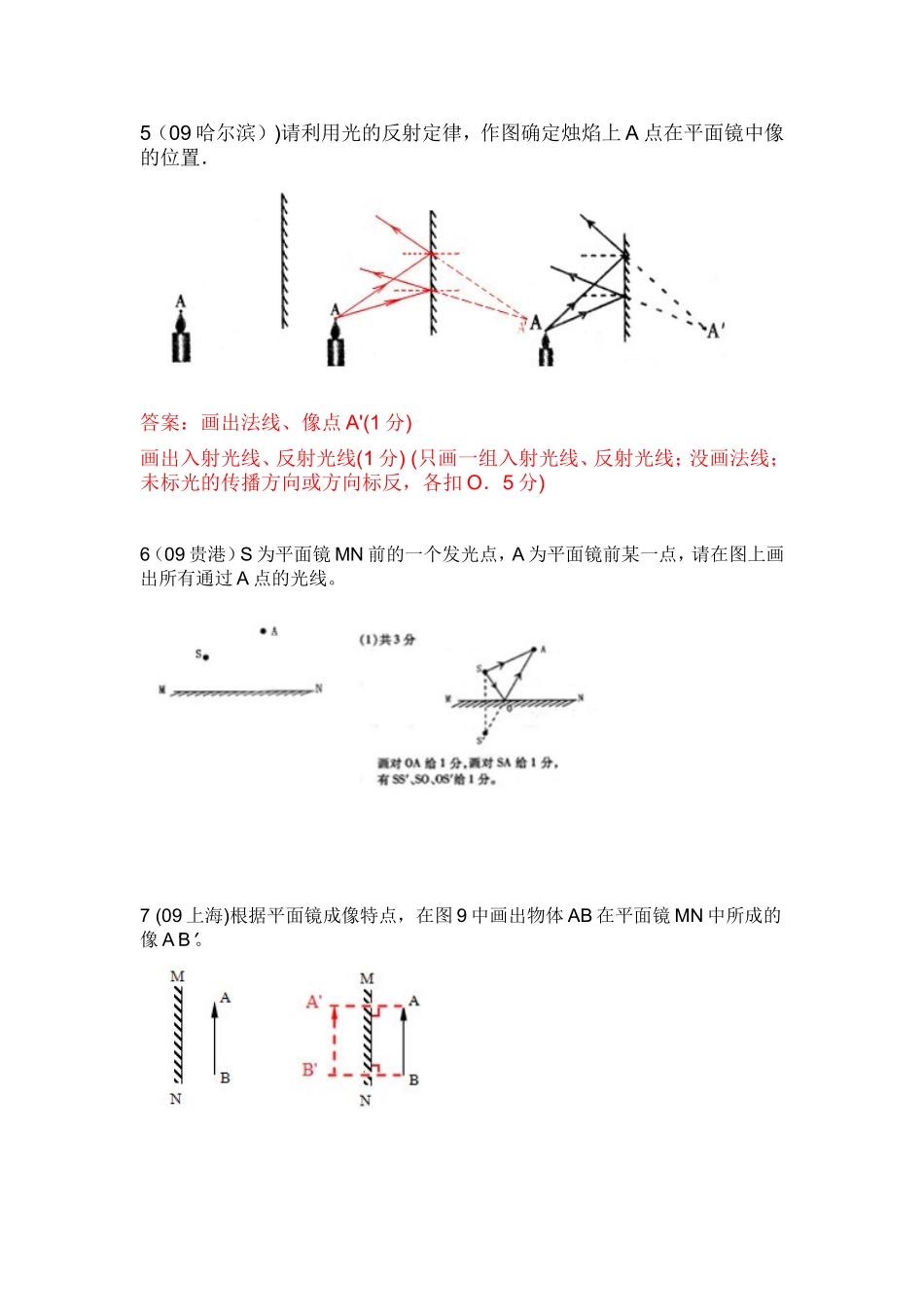

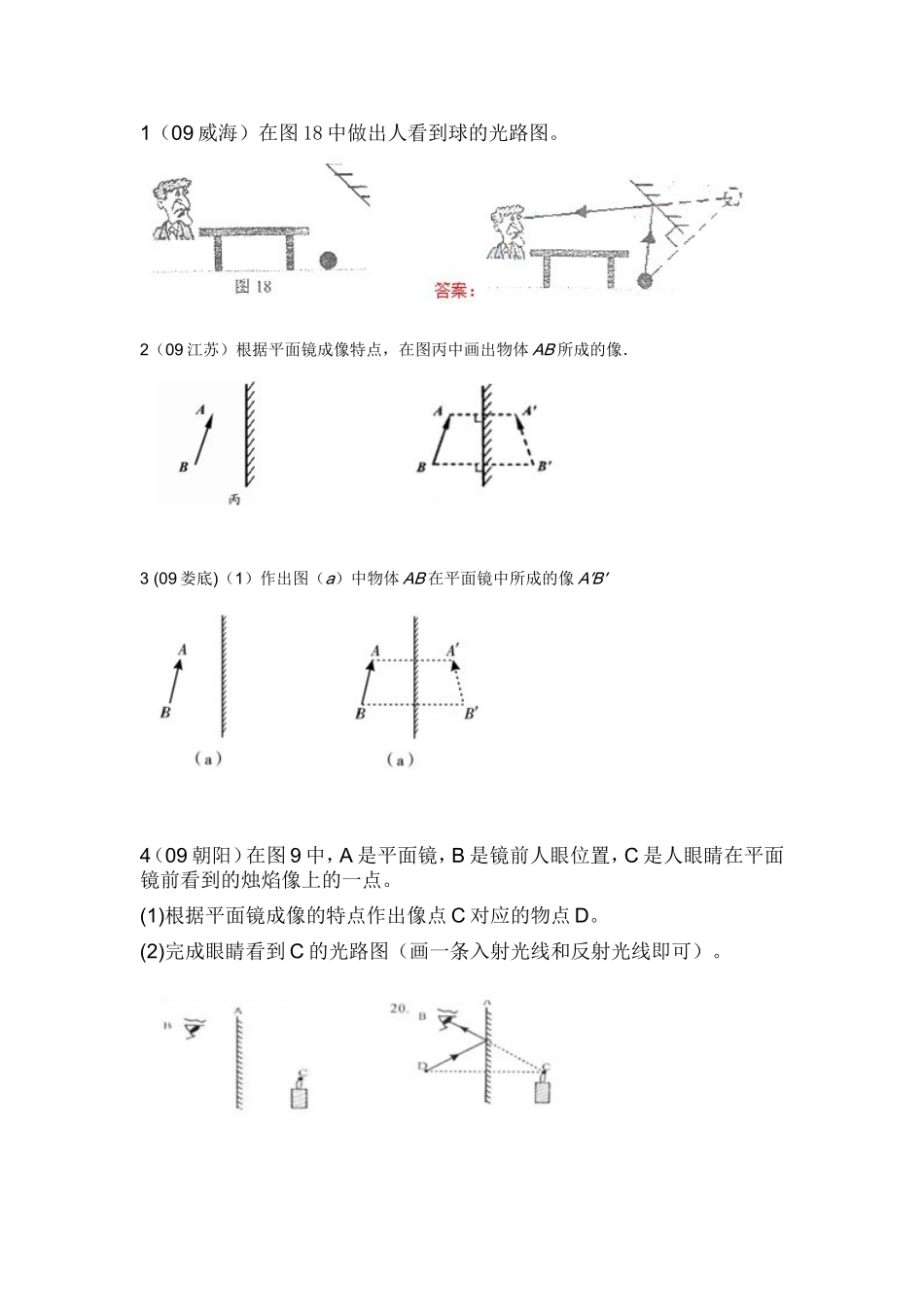

1（09威海）在图18中做出人看到球的光路图。2（09江苏）根据平面镜成像特点，在图丙中画出物体AB所成的像．3(09娄底)（1）作出图（a）中物体AB在平面镜中所成的像A′B′4（09朝阳）在图9中，A是平面镜，B是镜前人眼位置，C是人眼睛在平面镜前看到的烛焰像上的一点。(1)根据平面镜成像的特点作出像点C对应的物点D。(2)完成眼睛看到C的光路图（画一条入射光线和反射光线即可）。5（09哈尔滨）)请利用光的反射定律，作图确定烛焰上A点在平面镜中像的位置．答案：画出法线、像点A'(1分)画出入射光线、反射光线(1分)(只画一组入射光线、反射光线；没画法线；未标光的传播方向或方向标反，各扣O．5分)6（09贵港）S为平面镜MN前的一个发光点，A为平面镜前某一点，请在图上画出所有通过A点的光线。7(09上海)根据平面镜成像特点，在图9中画出物体AB在平面镜MN中所成的像A′B′。8（09锦州）请在图中根据平面镜成像特点画出物体AB在平面镜中的像A′B′.9（09遂宁）如图8所示，B为隧道中的一堵墙，墙的左侧有一激光器S，发出一束徽光经平面镜MN反射后恰好经过A点，请根据平面镜成像特点画出符合要求的入射光线和反射光线。1（2010上海根据平面镜成像特点，在图11中画出物体AB在平面镜MN中所成的像AB。答案：对称1分；正立1分；虚像1分。2（2010南沙）如图11所示，平面镜前一个发光点S和它的两条光线，请在图中作出S在平面镜中的像，并作出这两条光线的反射光线。（11广安）13．在图8中，作出物体AB在平面镜MN中所成的虚像。2（11无锡）28．(1)如图甲所示，S是一个发光点，S'是它在平面镜中成的像，SA是S发出的一束光。请在图甲中画出平面镜的位置和SA经平面镜反射后的光线．3（11河南）18．如图12所示，学校楼梯拐角的墙上装有平面镜，既方便同学们整理仪容，晚上又能利用光的反射对楼道进行照明。请在图中准确画出灯S发出的光经平面镜反射后到达A点的光路图。4（11鞍山）20如图所示，从S点发出的一条光线，经平面镜MN反射后，其反射光线恰好通过P点。请你作出这条入射光线并完成光路图。5（11德州）9.（2分）如图9所示，MN是竖直放置的平面镜，请画出字母"L"在平面镜中的像。6(11济宁)9.如图3所示，小聪通过一平面镜看到小猫要偷吃小鱼。图中画出了入射光线和反射光线，但未标出光的传播方向。请你在图中用箭头标出小聪看到小猫偷鱼吃时的光的传播方向，并根据光的反射规律画出平面镜。8(11漳）22．(2)在图9中画出点S在平面镜中成像的示意图。9(11恩施）40．如右图所示，一个木块放在竖直放置的平面镜前，请画出它在镜中所成的像。如果要用相机将木块和它的像一起拍摄下来，应该将相机放在图中的（选填A或B）区域的适当位置才能实现。答案：．如图B10（11清远）（3）根据平面镜成像特点，在图10中画出物体AB在平面镜MN中所成的像．11（11丹东市）33．（3分）如图所示，S点为平面镜前跳棋子的位置，S′点为跳棋子的像的位置，P为人眼的位置，请在图中完成人眼在P点看到两个跳棋子的光路图。答案：12（11苏州）(2)根据平面镜成像特点，在图乙中作出物体AB在平面镜MN中所成的像A′B′.13（11·贵阳）26．如图所示，是冰蓉同学的一张风景写生画，但画中有一处明显违背了光学规律，请你根据光学知识用简单的绘画方式将其纠正。
