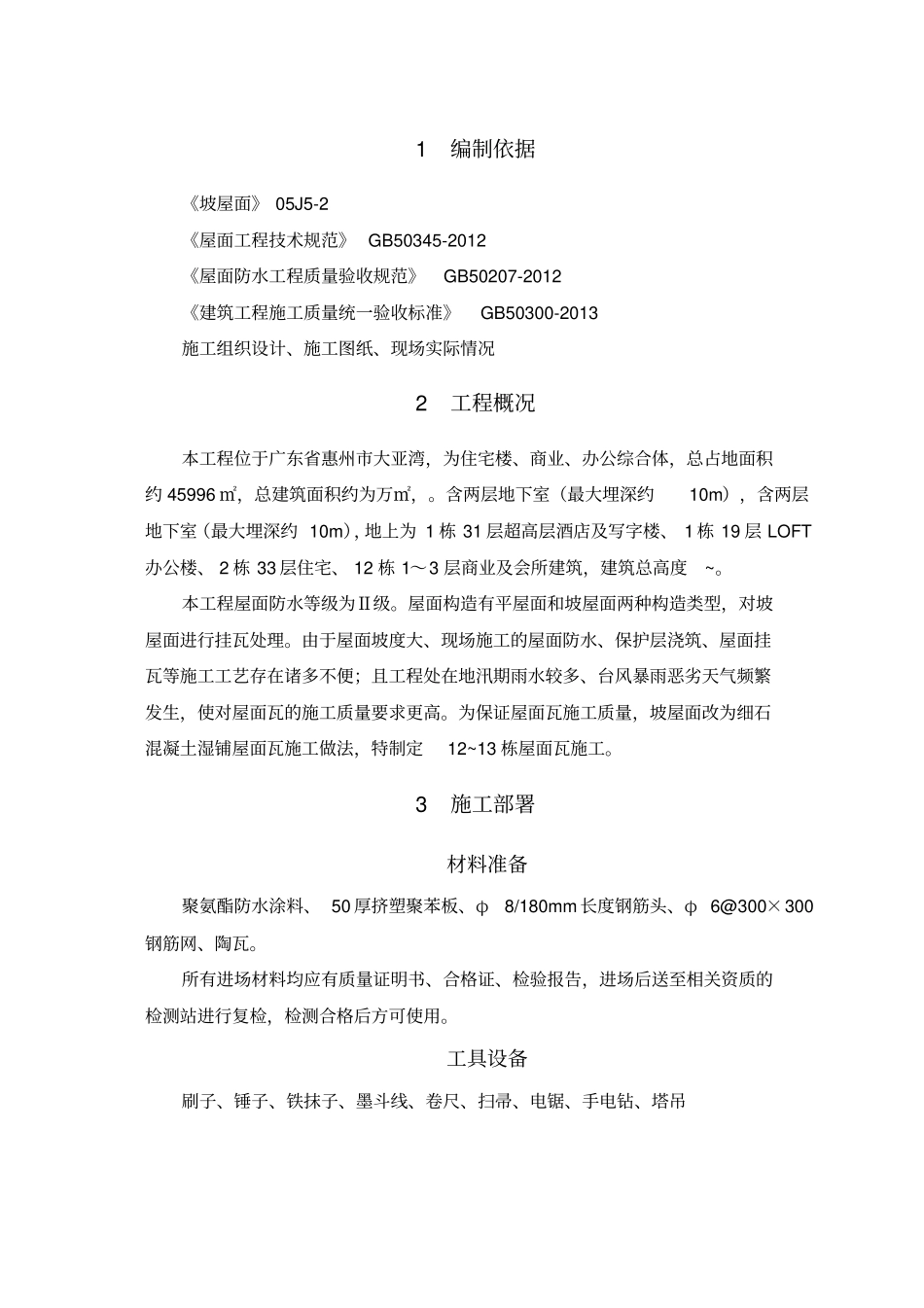

东滨花园屋面瓦施工方案二〇一八年十月目录1编制依据《坡屋面》05J5-2《屋面工程技术规范》GB50345-2012《屋面防水工程质量验收规范》GB50207-2012《建筑工程施工质量统一验收标准》GB50300-2013施工组织设计、施工图纸、现场实际情况2工程概况本工程位于广东省惠州市大亚湾，为住宅楼、商业、办公综合体，总占地面积约45996㎡，总建筑面积约为万㎡，。含两层地下室（最大埋深约10m），含两层地下室（最大埋深约10m），地上为1栋31层超高层酒店及写字楼、1栋19层LOFT办公楼、2栋33层住宅、12栋1～3层商业及会所建筑，建筑总高度~。本工程屋面防水等级为Ⅱ级。屋面构造有平屋面和坡屋面两种构造类型，对坡屋面进行挂瓦处理。由于屋面坡度大、现场施工的屋面防水、保护层浇筑、屋面挂瓦等施工工艺存在诸多不便；且工程处在地汛期雨水较多、台风暴雨恶劣天气频繁发生，使对屋面瓦的施工质量要求更高。为保证屋面瓦施工质量，坡屋面改为细石混凝土湿铺屋面瓦施工做法，特制定12~13栋屋面瓦施工。3施工部署材料准备聚氨酯防水涂料、50厚挤塑聚苯板、φ8/180mm长度钢筋头、φ6@300×300钢筋网、陶瓦。所有进场材料均应有质量证明书、合格证、检验报告，进场后送至相关资质的检测站进行复检，检测合格后方可使用。工具设备刷子、锤子、铁抹子、墨斗线、卷尺、扫帚、电锯、手电钻、塔吊施工工艺做法屋面瓦施工做法1、屋面是由屋面瓦层，钢筋混凝土保护层，保温层和防水层构成，起保温隔热、防水和装饰作用的构造系统。2、构造示意图如下：1）屋面瓦（满浆铺设安装加铜丝固定）2）35厚湿铺屋面瓦砂浆层2)45厚C20细石混凝土找平层,内配Φ6@200X200钢筋网(应骑跨屋脊并绷直与屋脊和檐口处预留的Φ10锚筋连牢)3)50厚挤塑聚苯乙烯板4)厚反应性聚合物水泥防水涂膜,遇墙上翻高度大于3005)基层处理剂一道6)20厚WSM15水泥砂浆找平层7)钢筋混凝土屋面结构板原浆收光，在屋檐、屋脊和屋面板面区域纵向间距@1500，横向间距@700，呈梅花形布置Φ8钢筋一道。图12~13栋屋面瓦施工做法4施工工艺施工流程钢筋混凝土屋面结构板原浆收光（纵向间距@1500，横向间距@700，呈梅花形布置Φ8钢筋）→基层处理→20mm厚聚合物水泥砂浆找平→2mm厚聚氨酯防水涂料→50mm厚挤塑聚苯板→45mm厚细石砼保护层→铺瓦→验收施工要点屋面结构混凝土施工及钢筋头预埋1、已浇筑的砼待坍落度由一定降低后再振捣，振捣时慢插快拔，控制好振捣时间，能够防止因流动性较大振捣时料浆下滑。采用二次振捣技术，先由上而下进行初步平整压实，待终凝前采用平板振动器进行二次振捣，提高砼的密实度。2、砼表面收光后，及时采用塑料薄膜覆盖，并浇水养护。3、在屋脊及坡面板面上纵向间距@1500，横向间距@700，呈梅花形布置Φ8钢筋一道，钢筋头长度约180mm，用于后续屋面施工工艺如挂钢筋网、固定保温层、挂瓦起到固定作用。如前期施工用为进行钢筋埋设，需采取采取植筋法插入混凝土板面，植筋锚入深度及拉拔强度需符合设计要求。屋面铺设大样图1屋面铺设大样图2基层处理基层清扫，表面无松散混凝土、砂粒、浮土等杂物，对凸起处用工具打磨平整，对凹进处用水泥砂浆抹平，对裂缝处进行注浆修补。基层表面应坚实具有一定强度，清洁干净。4.2.2聚合物水泥砂浆找平聚合物水泥砂浆找平前，对基层洒水湿润，但不得有积水。根据坡度要求拉线找坡贴灰饼，顺排水方向冲筋，每道冲筋间距为，冲筋后进行找平抹灰。大面积抹灰应在两道冲筋间进行，可先用抹子摊平，再用铝合金杆根据冲筋高度刮平，最后用抹子压实抹平，并检查平整度。找平层达到平整度后，常温时24h后浇水养护，养护时间不少于7d，干燥后即可进行防水层施工。4.2.3聚氨酯防水涂料1、将甲料和乙料按1:2的比例配合搅拌均匀即可使用，用滚动刷均匀地刷在基层表面。涂刷分两次进行，第一遍涂刷厚度为，在第一遍涂层表干硬化后即可进行第二涂刷，涂刷方向与第一遍方向垂直。2、细部附加层。将聚氨酯涂膜防水材料按甲组份：乙组份=1：2的比例混合搅拌均匀，用刷子蘸涂料在阴阳角等容易漏水的薄弱部位均匀涂刷不得漏刷。墙屋面交界处应加附加防水层，附加防水层涂刷至墙上20cm高处。天沟、檐沟、...
