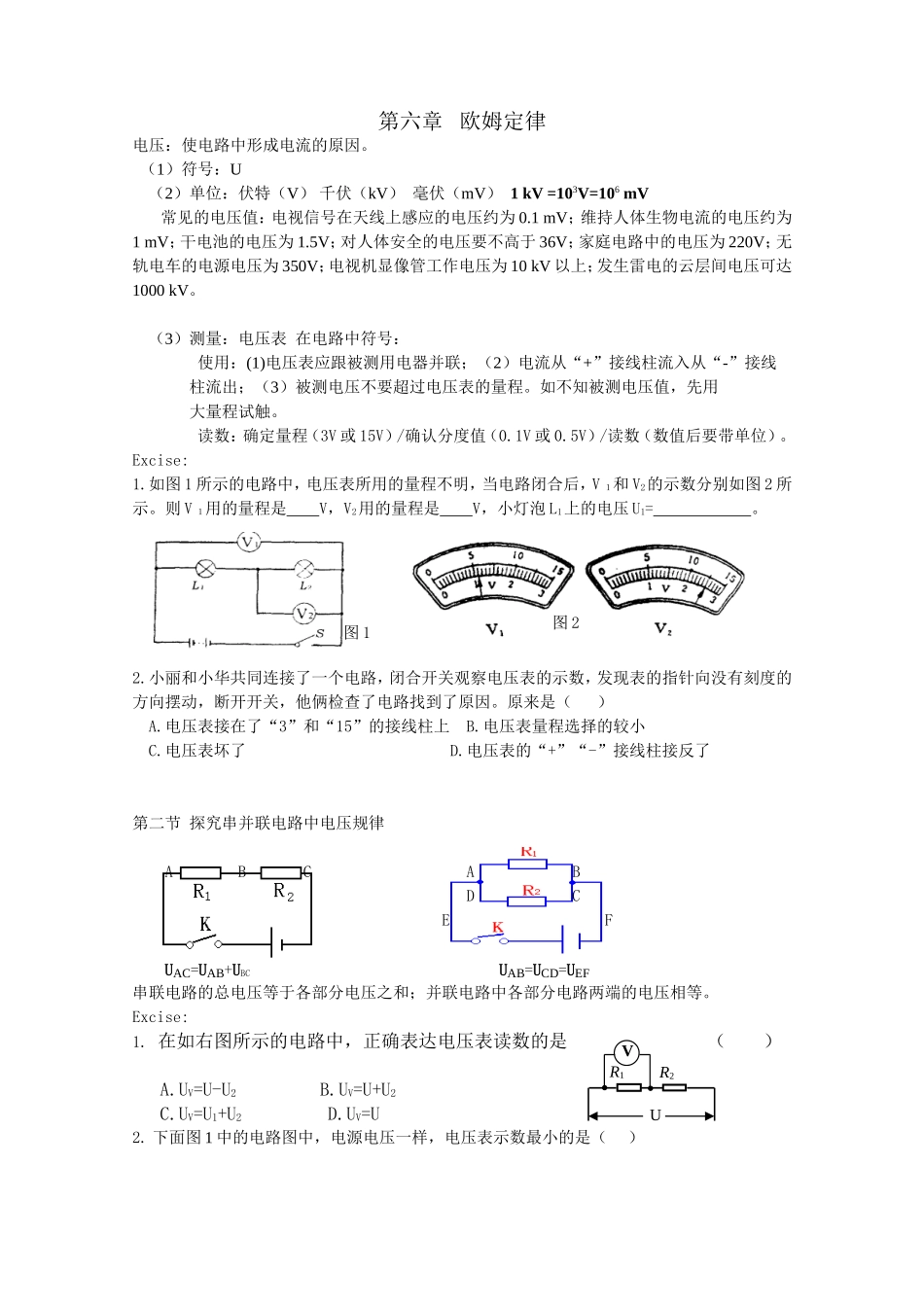

第六章欧姆定律电压：使电路中形成电流的原因。（1）符号：U（2）单位：伏特（V）千伏（kV）毫伏（mV）1kV=103V=106mV常见的电压值：电视信号在天线上感应的电压约为0.1mV；维持人体生物电流的电压约为1mV；干电池的电压为1.5V；对人体安全的电压要不高于36V；家庭电路中的电压为220V；无轨电车的电源电压为350V；电视机显像管工作电压为10kV以上；发生雷电的云层间电压可达1000kV。（3）测量：电压表在电路中符号：使用：(1)电压表应跟被测用电器并联；（2）电流从“+”接线柱流入从“-”接线柱流出；（3）被测电压不要超过电压表的量程。如不知被测电压值，先用大量程试触。读数：确定量程（3V或15V）/确认分度值（0.1V或0.5V）/读数（数值后要带单位）。Excise:1.如图1所示的电路中，电压表所用的量程不明，当电路闭合后，V１和V2的示数分别如图2所示。则V１用的量程是V，V2用的量程是V，小灯泡L1上的电压U1=。2.小丽和小华共同连接了一个电路，闭合开关观察电压表的示数，发现表的指针向没有刻度的方向摆动，断开开关，他俩检查了电路找到了原因。原来是（）A.电压表接在了“3”和“15”的接线柱上B.电压表量程选择的较小C.电压表坏了D.电压表的“+”“-”接线柱接反了第二节探究串并联电路中电压规律ABCABDCEFUAC=UAB+UBCUAB=UCD=UEF串联电路的总电压等于各部分电压之和；并联电路中各部分电路两端的电压相等。Excise:1.在如右图所示的电路中，正确表达电压表读数的是（）A.UV=U-U2B.UV=U+U2C.UV=U1+U2D.UV=U2.下面图1中的电路图中，电源电压一样，电压表示数最小的是（）VUR2R1图1图23.在如图（a）所示的电路中，当开关闭合后，两个电压表指针偏转均为图（b）所示，则电阻R1和R2两端的电压分别为：（）A、4.8V、1.2V。B、6V、1.2V。C、1.2V、6V。D、1.2V、4.8V。第三节电阻电阻：表示导体对电流的阻碍作用。符号：R单位：欧姆（Ω）千欧（kΩ）兆欧（MΩ）1MΩ=103kΩ=106Ω导体的电阻与导体的材料、长度、横截面积、温度有关。电阻的有关数据：（1）长1m,横截面积1mm2的金属导线在２０oC的电阻值：银：0.016Ω铜：0.017Ω铝：0.027Ω铁：0.096Ω镍铬合金：0.1Ω（２）常见的电阻值：人的双手（干燥）:1000～5000Ω;人的双手（潮湿）:200～800Ω;照明灯泡（工作时）:100~200Ω;实验用小灯泡:5~50Ω;实验用的导线(每根)：0.01~0.1Ω。半导体：导电能力介于金属和非金属之间之间的导体叫半导体。如二极管、三极管就是由半导体材料制成的。超导：某些物质在很低的温度时，电阻就变成了零，这种现象叫超导现象。变阻器：（1）原理：通过改变接入电路中电阻线的长度来改变电阻。（2）构造：如图：（3）使用方法：接线时：“一上一下”；电路接通前，应调节变阻器滑片，使连入电路中电阻最大；电路中的电流不能超过铭牌上允许通过的最大电流。（4）作用：改变电路中的电流和保护电路的作用。Excise:1.为了改变导体的电阻，下列方法中错误的是（）A改变导体的粗细B改变导体的长度C改变导体的组成材料D改变通过导体的电流。2.关于导体的电阻，下列说法正确的是（）A导体两端的电压增大，其电阻一定增大B导体中的电流增大，其电阻一定减小C若导体不接入电路，其电阻为0D导体的电阻与其两端电压及通过的电流无关AbBBBBBCD图1-1VVVVR1R2R1R2R1R2R1R2ABCD图1115510230(b)115510230(b)115510230115510230(b)(a)V2V1R1R23.如图所示，当滑动变阻器的滑片向右移动时电流变小的是（）第四节欧姆定律（1）内容：导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比。（2）公式：I=U/R（3）符号能及单位：U—电压—伏特（V）；R—电阻—欧姆（Ω）；I—电流—安培（A）（4）应用：求电压：U=IR；求电阻：R=U/I。额定电压：用电器正常工作时所需要的电压。短路：电路中不该相连的两点被直接连在一起的现象。（发生短路时，由于电流直接通过导线而不经过用电器，电阻R很小，由I=U/R知，电流很大，因而易烧坏导线或电源。Excise:：1.一个灯泡额定电压为6V，正常发光时通过它的电流为0.5A，当灯泡两端的电压为8V时，通过它的电流为多少？灯泡两端电压为4V时呢？2.一只电阻当其两端电压从2V增...
