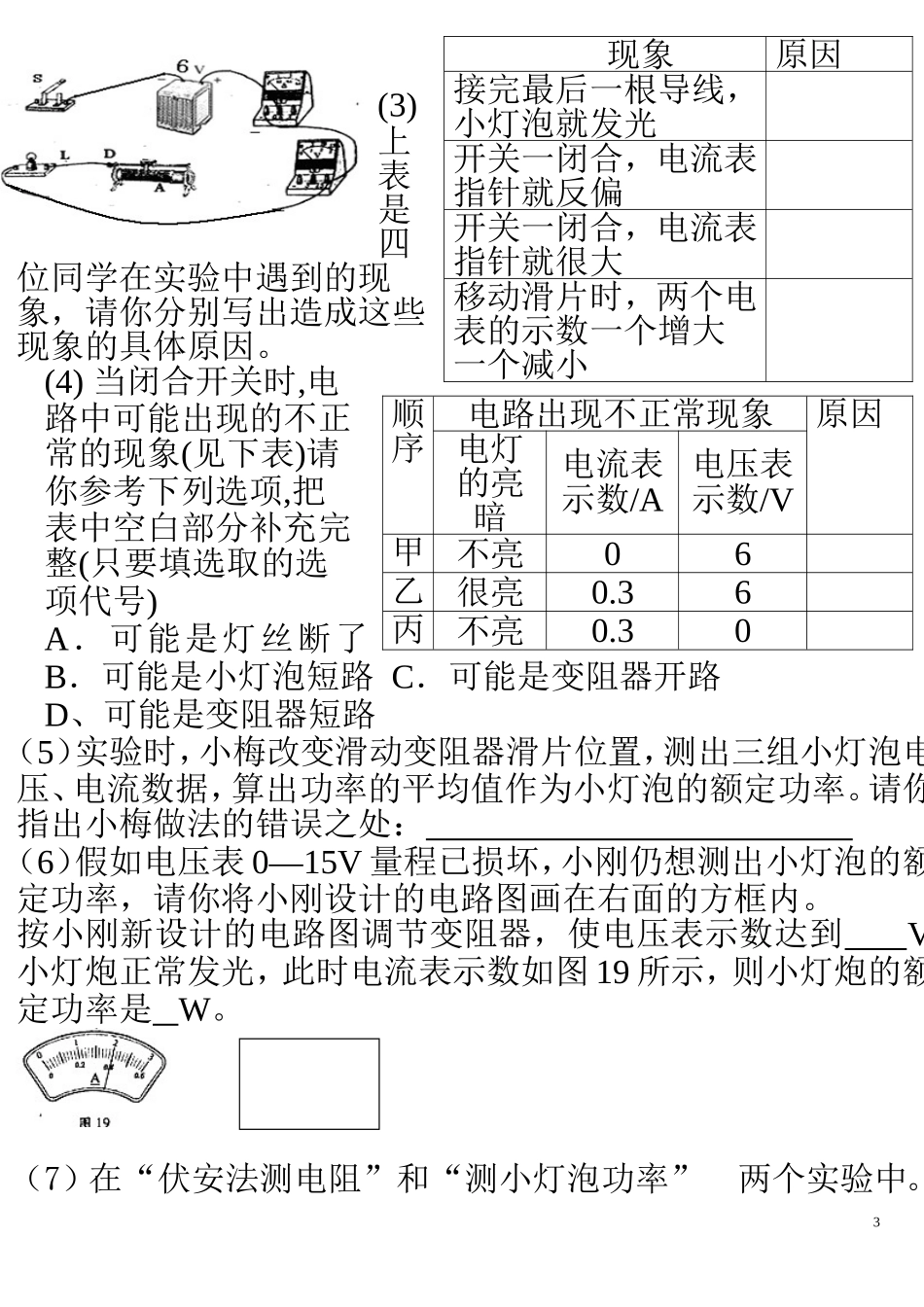

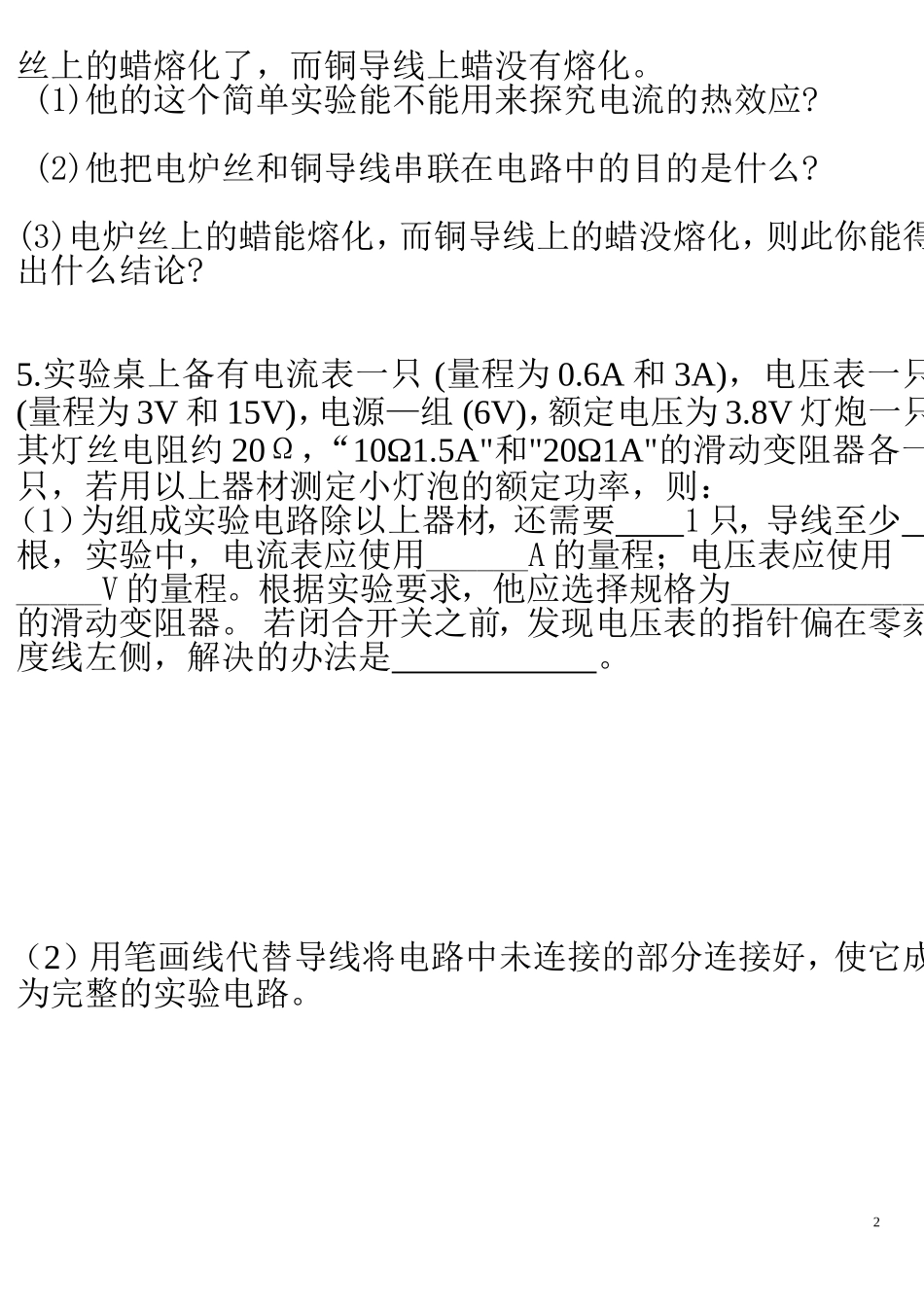

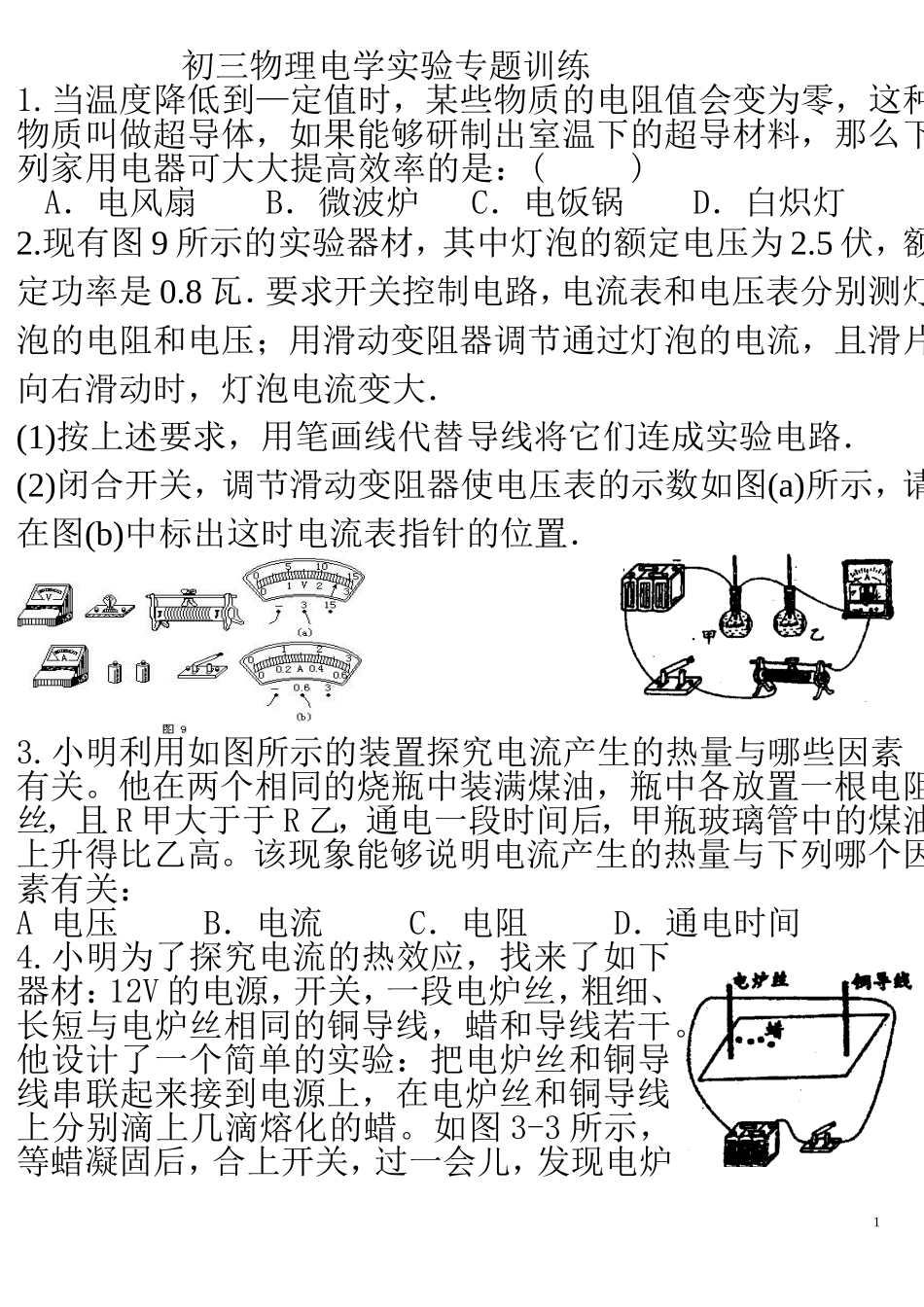

初三物理电学实验专题训练1.当温度降低到—定值时，某些物质的电阻值会变为零，这种物质叫做超导体，如果能够研制出室温下的超导材料，那么下列家用电器可大大提高效率的是：()A．电风扇B．微波炉C．电饭锅D．白炽灯2.现有图9所示的实验器材，其中灯泡的额定电压为2.5伏，额定功率是0.8瓦．要求开关控制电路，电流表和电压表分别测灯泡的电阻和电压；用滑动变阻器调节通过灯泡的电流，且滑片向右滑动时，灯泡电流变大．(1)按上述要求，用笔画线代替导线将它们连成实验电路．(2)闭合开关，调节滑动变阻器使电压表的示数如图(a)所示，请在图(b)中标出这时电流表指针的位置．3.小明利用如图所示的装置探究电流产生的热量与哪些因素有关。他在两个相同的烧瓶中装满煤油，瓶中各放置一根电阻丝，且R甲大于于R乙，通电一段时间后，甲瓶玻璃管中的煤油上升得比乙高。该现象能够说明电流产生的热量与下列哪个因素有关：A电压B．电流C．电阻D．通电时间4.小明为了探究电流的热效应，找来了如下器材：12V的电源，开关，一段电炉丝，粗细、长短与电炉丝相同的铜导线，蜡和导线若干。他设计了一个简单的实验：把电炉丝和铜导线串联起来接到电源上，在电炉丝和铜导线上分别滴上几滴熔化的蜡。如图3-3所示，等蜡凝固后，合上开关，过一会儿，发现电炉1丝上的蜡熔化了，而铜导线上蜡没有熔化。(1)他的这个简单实验能不能用来探究电流的热效应?(2)他把电炉丝和铜导线串联在电路中的目的是什么?(3)电炉丝上的蜡能熔化，而铜导线上的蜡没熔化，则此你能得出什么结论?5.实验桌上备有电流表一只(量程为0.6A和3A)，电压表一只(量程为3V和15V)，电源—组(6V)，额定电压为3.8V灯炮一只其灯丝电阻约20Ω，“10Ω1.5A"和"20Ω1A"的滑动变阻器各一只，若用以上器材测定小灯泡的额定功率，则：（1）为组成实验电路除以上器材，还需要1只，导线至少根，实验中，电流表应使用______A的量程；电压表应使用_____V的量程。根据实验要求，他应选择规格为____________的滑动变阻器。若闭合开关之前，发现电压表的指针偏在零刻度线左侧，解决的办法是。（2）用笔画线代替导线将电路中未连接的部分连接好，使它成为完整的实验电路。2(3)上表是四位同学在实验中遇到的现象，请你分别写出造成这些现象的具体原因。(4)当闭合开关时,电路中可能出现的不正常的现象(见下表)请你参考下列选项,把表中空白部分补充完整(只要填选取的选项代号)A．可能是灯丝断了B．可能是小灯泡短路C．可能是变阻器开路D、可能是变阻器短路（5）实验时，小梅改变滑动变阻器滑片位置，测出三组小灯泡电压、电流数据，算出功率的平均值作为小灯泡的额定功率。请你指出小梅做法的错误之处：（6）假如电压表0—15V量程已损坏，小刚仍想测出小灯泡的额定功率，请你将小刚设计的电路图画在右面的方框内。按小刚新设计的电路图调节变阻器，使电压表示数达到V,小灯炮正常发光，此时电流表示数如图19所示，则小灯炮的额定功率是W。（7）在“伏安法测电阻”和“测小灯泡功率”两个实验中。现象原因接完最后一根导线，小灯泡就发光开关一闭合，电流表指针就反偏开关一闭合，电流表指针就很大移动滑片时，两个电表的示数一个增大一个减小顺序电路出现不正常现象原因电灯的亮暗电流表示数/A电压表示数/V甲不亮06乙很亮0.36丙不亮0.303都需要测出三组电压值和电流值，前者的目的_________;后者的目的是___________.6.小明同学想用电流表、电压表测量一段电阻丝R的电阻，他已连接了部分电路，如图20甲所示。请你接着完成下列步骤：(1)用笔画线代替导线，将电路补画完整．(2)当电压表示数为2.4V时，电流表的示数如图20乙所示，这时电路中的电流是A，电阻丝的电阻为Ω．（3）完成了上步计算后小明认为实验就完成了，小亮则认为，仅这样就得出电阻的阻值不够可靠．原因是。为了得到更可靠的结果，你认为接下去他们的具体操作应是(4）不改变上面连好的电路，用它还可以完成的实验是。(5)若将上面实验中的定值电阻R换成小灯泡，在多次测电阻的过程中，发现当电压表的示数增大时，电压表与电流表示数的比值将增大，造成这一现象的原因。（6）小芳在实验中，连接电路后，...
