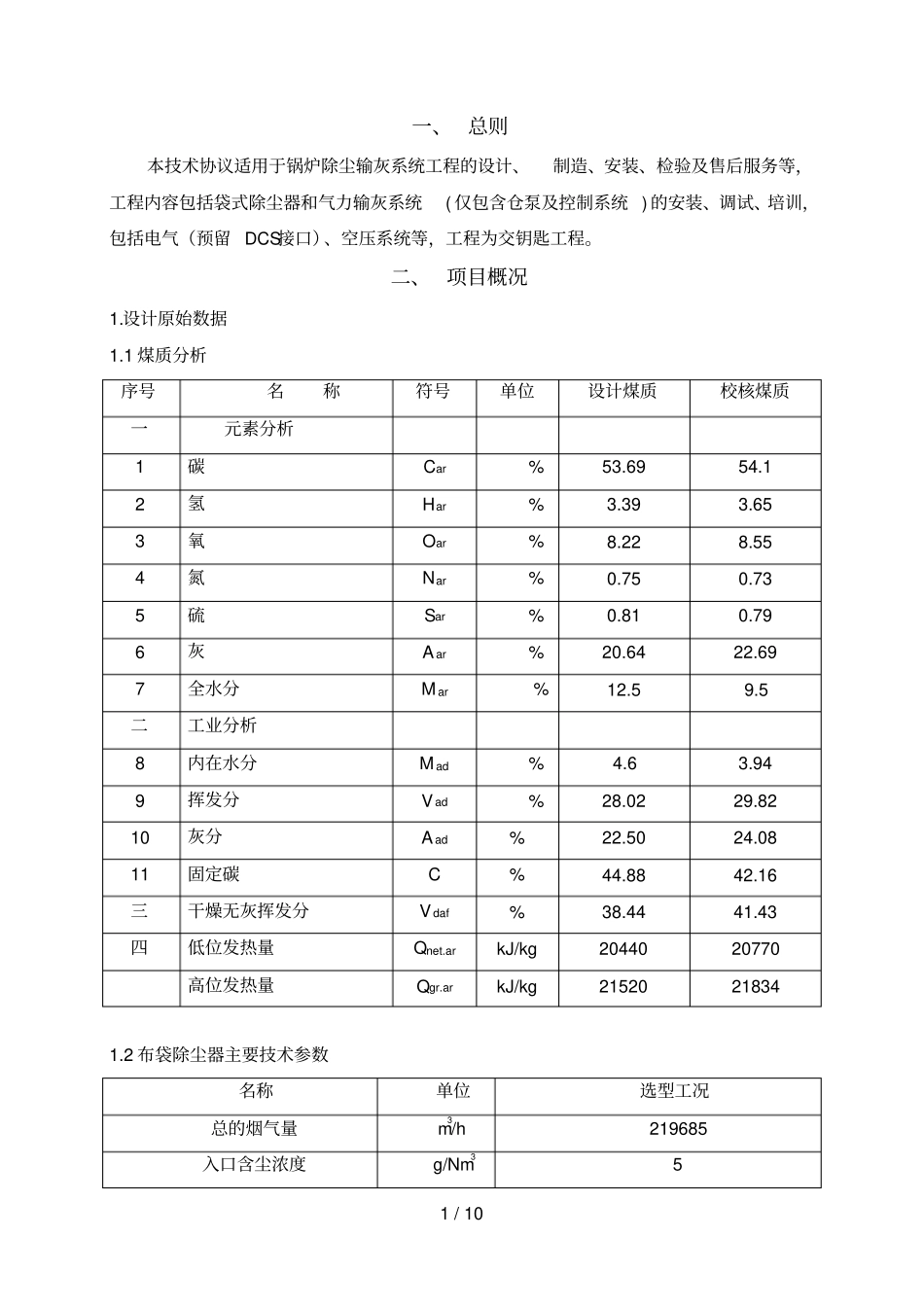

1/10一、总则本技术协议适用于锅炉除尘输灰系统工程的设计、制造、安装、检验及售后服务等，工程内容包括袋式除尘器和气力输灰系统(仅包含仓泵及控制系统)的安装、调试、培训，包括电气（预留DCS接口）、空压系统等，工程为交钥匙工程。二、项目概况1.设计原始数据1.1煤质分析序号名称符号单位设计煤质校核煤质一元素分析1碳Car%53.6954.12氢Har%3.393.653氧Oar%8.228.554氮Nar%0.750.735硫Sar%0.810.796灰Aar%20.6422.697全水分Mar%12.59.5二工业分析8内在水分Mad%4.63.949挥发分Vad%28.0229.8210灰分Aad%22.5024.0811固定碳C%44.8842.16三干燥无灰挥发分Vdaf%38.4441.43四低位发热量Qnet.arkJ/kg2044020770高位发热量Qgr.arkJ/kg21520218341.2布袋除尘器主要技术参数名称单位选型工况总的烟气量m3/h219685入口含尘浓度g/Nm352/10出口含尘浓度mg/Nm3100烟气温度℃150滤袋设计温度℃160保证效率%≥92.5本体漏风率%≤1.51.3除尘器设计要求：（1）除尘器须满足在线清灰、在线检修功能。（2）除尘器本体阻力：≤1200Pa，布袋寿命终期阻力：≤1500Pa。（3）壳体设计压力：±6kPa（4）除尘器的长度方向进出口之间尺寸不大于：20m。三、技术规范1.买方提供的技术参数1.1设备名称：袋式除尘器1.2除尘器处理烟气量：219685m3/h1.3除尘器入口含尘浓度：≤5g/m31.4除尘器出口含尘浓度：≤100mg/m31.5除尘器滤袋设计温度：150℃，瞬时温度180℃1.6除尘器设计压力：±6000pa1.7除尘器本体阻力:≤1200pa，滤袋寿命终期阻力≤1500pa1.8供货数量：1台除尘器2.设备技术参数锅炉布袋除尘器1项目单位数据2除尘器型号3处理烟气量m3/h2196854设计效率％≥985入口温度℃≤150℃6入口粉尘浓度g/Nm3≤57保证效率％983/108本体漏风率％＜1.59壳体设计压力正压kPa6000负压kPa600010气布比气布比m3/m2/min1.0211出口粉尘浓度mg/m3＜10012设备运行阻力Pa＜120013滤袋寿命尾期设备阻力Pa＜150014每台除尘器室数个415过滤面积m2/台358916过滤速度m/min＜117滤袋数量条102018滤袋材质PPS19单条滤袋过滤面积m2/条台3.5220除尘器进口尺寸mm2400x200021除尘器出口尺寸mm2000x200022滤袋规格Φ160×700023滤袋允许连续使用温度℃16024滤袋允许瞬时温度℃18025滤笼规格Φ158×698026滤笼材质碳钢加有机硅喷涂27滤笼防腐处理工艺有机硅处理28安装工艺的描述顶部安装29滤袋固定及密封方式弹性涨圈30电磁脉冲阀型式及规格3寸淹没式31喷吹气源压力MPa0.3~0.4MPa32气源品质干燥、除油、除水，33机械开阀时间sec0.1534耗气量（平均/最大）m3/min0.8/1.735每台除尘器灰斗数14/1036灰斗接口尺寸400×40037灰斗离地高度mm~400038仓泵数量139灰斗总储灰容积m317540保温层和保护层材料岩棉/外护板41保温层和保护层厚度mm/mm100/0.542设备总重量t150t43本体重t140t44安装最大吊装件t545检修最大吊装件t≤23.技术说明3.1除尘器钢结构可承受以下载荷（1）除尘器载荷（自重、保温层重、附属设备、灰斗满灰重）；（2）地震载荷：按照地震裂度8级（3）风载：1kN/㎡；（4）雪载：2kN/㎡（5）检修载荷：4kN/㎡3.2本体技术要求（1）不以布袋除尘器进口灰浓度、粒度及烟气量变化作为布袋除尘器出口浓度超过100mg/Nm3及阻力超过设计值的理由；（2）保证布袋除尘器不因锅炉负荷的变化发生堵塞；（3）进气口内布置气流分布板，保证烟气均匀通过滤袋；（4）壳体设计保证足够的强度和刚度，保证密封、防雨、排水（不能有积水的地方）及防腐，并提供防冻保温设计；壳体设计中无死角或灰尘积聚区，并充分考虑热膨胀；（5）除尘器顶部设有检修孔，以便对除尘器进行检修和更换滤袋；3.3灰斗（1）灰斗与水平面夹角不小于63°；内侧灰斗板夹角处设有弧形板，避免积灰；（2）灰斗设置有电加热、振打机构和捅灰孔，防止灰出现板结；（3）灰斗法兰口设置为400x400mm。3.4平台、栏杆5/10（1）所有平台设栏杆和护沿。平台载荷为4kN/m2。（2）扶梯能保证到各层需检修和操作的作业面，扶梯载荷应为2kN/m2。（3）扶梯倾角≤45°。（4）平台、扶梯的格栅板采用热浸镀锌。3.5保温卖方提供保温设计、供货及施工，保温层厚度100mm，并提供彩钢瓦（厚度0.5mm）和保温...
