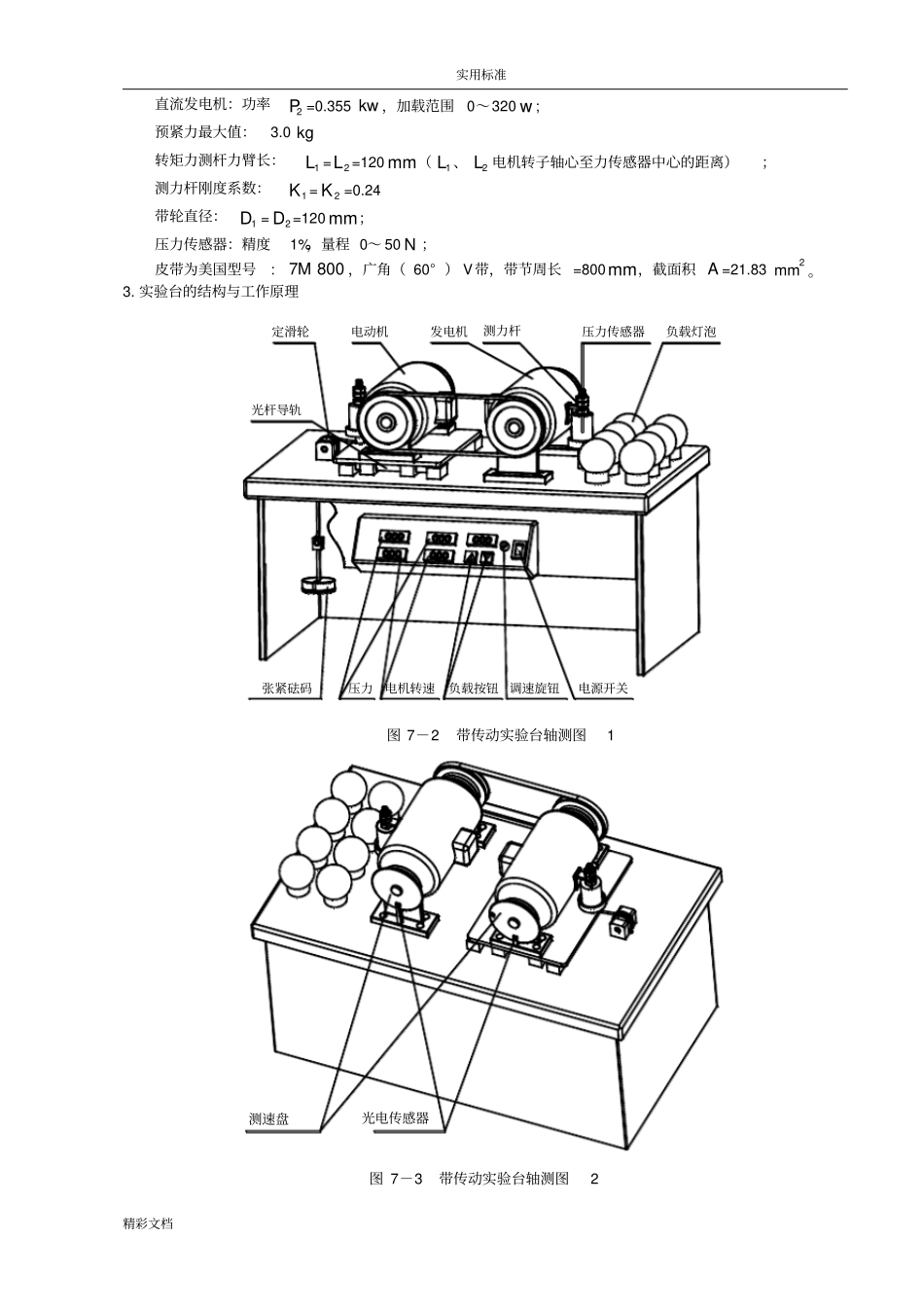

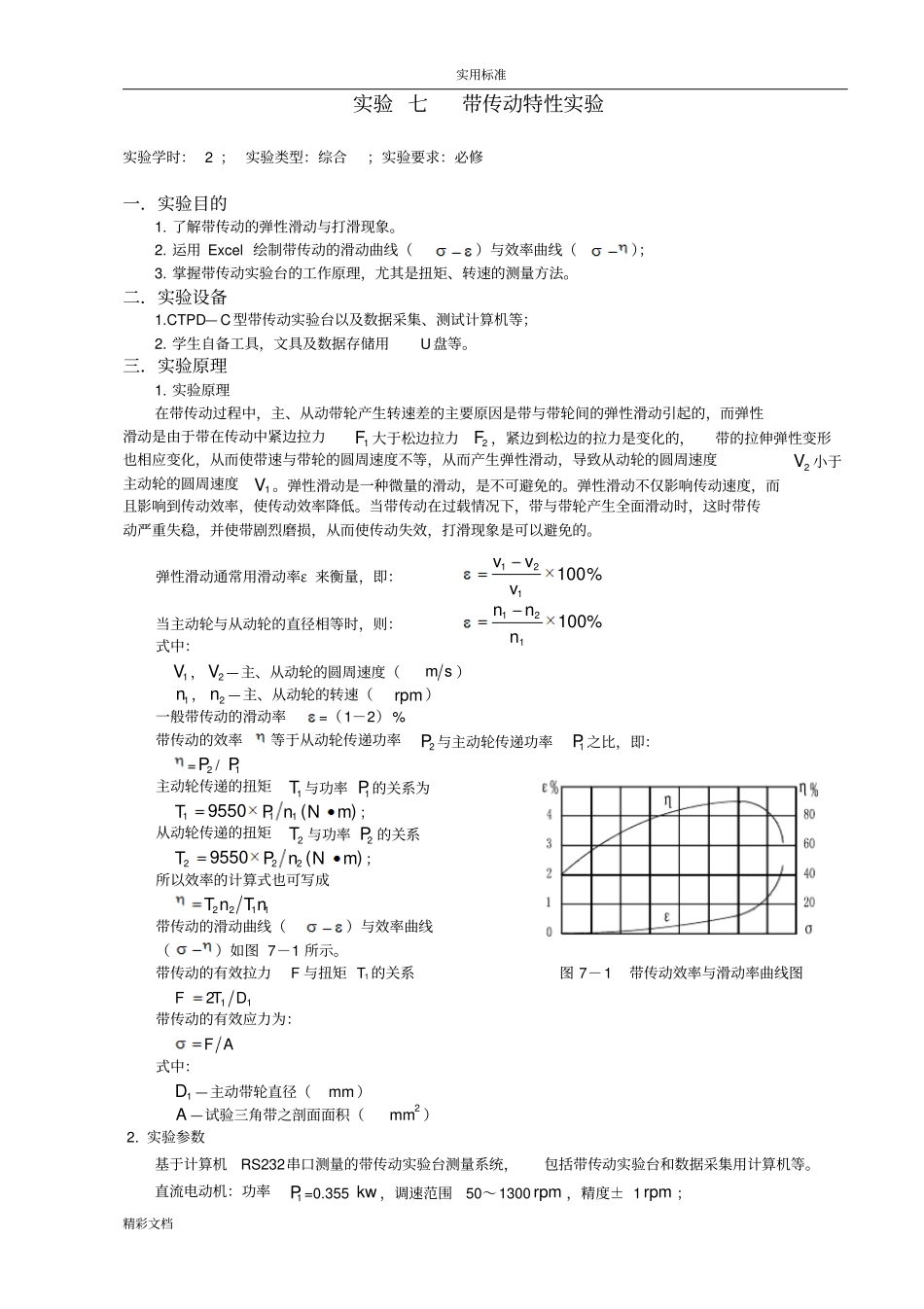

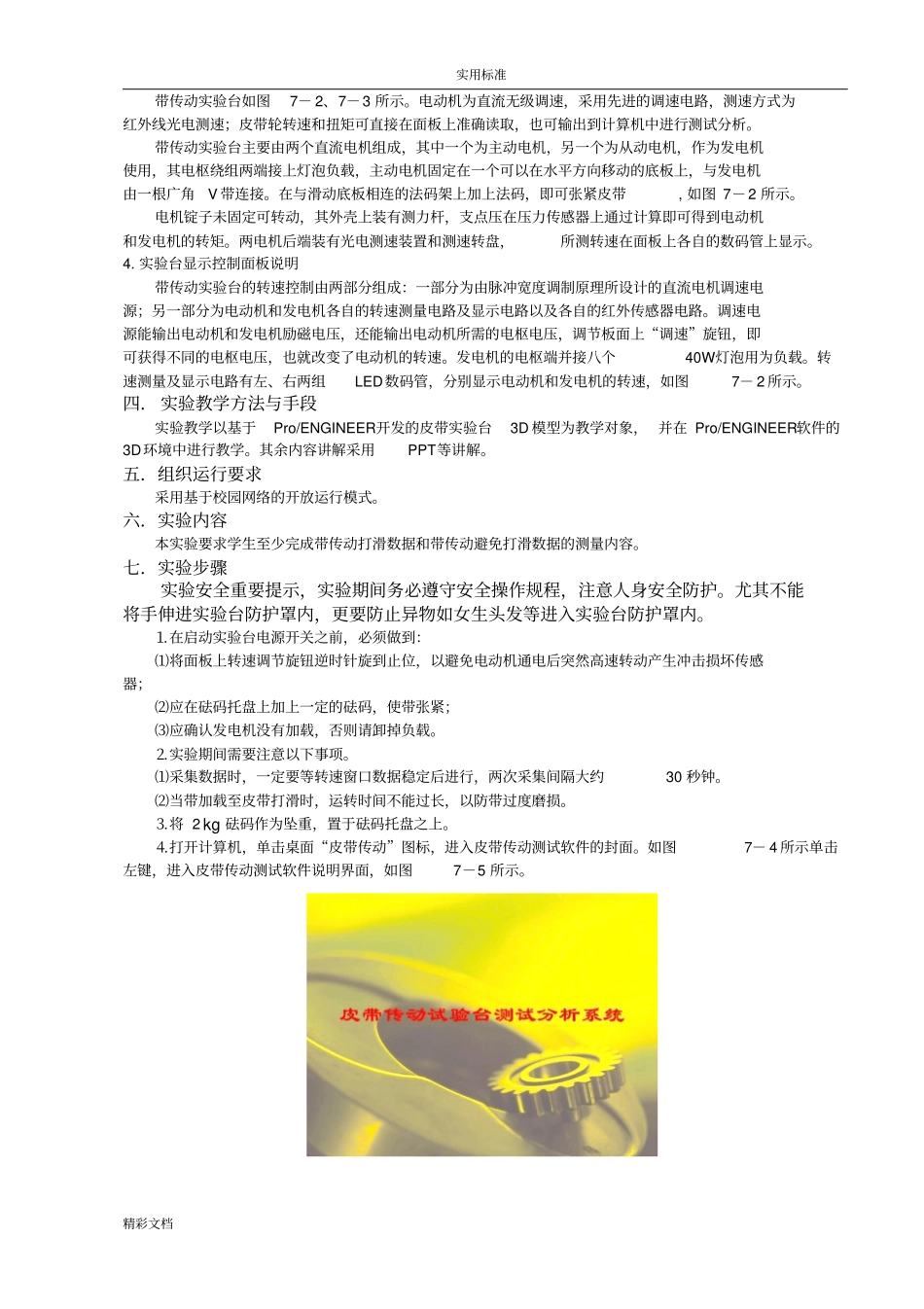

实用标准精彩文档实验七带传动特性实验实验学时：2；实验类型：综合；实验要求：必修一．实验目的1.了解带传动的弹性滑动与打滑现象。2.运用Excel绘制带传动的滑动曲线（）与效率曲线（）；3.掌握带传动实验台的工作原理，尤其是扭矩、转速的测量方法。二．实验设备1.CTPD—C型带传动实验台以及数据采集、测试计算机等；2.学生自备工具，文具及数据存储用U盘等。三．实验原理1.实验原理在带传动过程中，主、从动带轮产生转速差的主要原因是带与带轮间的弹性滑动引起的，而弹性滑动是由于带在传动中紧边拉力1F大于松边拉力2F，紧边到松边的拉力是变化的，带的拉伸弹性变形也相应变化，从而使带速与带轮的圆周速度不等，从而产生弹性滑动，导致从动轮的圆周速度2V小于主动轮的圆周速度1V。弹性滑动是一种微量的滑动，是不可避免的。弹性滑动不仅影响传动速度，而且影响到传动效率，使传动效率降低。当带传动在过载情况下，带与带轮产生全面滑动时，这时带传动严重失稳，并使带剧烈磨损，从而使传动失效，打滑现象是可以避免的。弹性滑动通常用滑动率ε来衡量，即：当主动轮与从动轮的直径相等时，则：式中：1V，2V—主、从动轮的圆周速度（sm）1n，2n—主、从动轮的转速（rpm）一般带传动的滑动率=（1－2）%带传动的效率等于从动轮传递功率2P与主动轮传递功率1P之比，即：=2P/1P主动轮传递的扭矩1T与功率1P的关系为)(9550111mNnPT；从动轮传递的扭矩2T与功率2P的关系)(9550222mNnPT；所以效率的计算式也可写成1122nTnT带传动的滑动曲线（）与效率曲线（）如图7－1所示。带传动的有效拉力F与扭矩T1的关系图7－1带传动效率与滑动率曲线图112DTF带传动的有效应力为：AF式中：1D—主动带轮直径（mm）A—试验三角带之剖面面积（2mm）2.实验参数基于计算机RS232串口测量的带传动实验台测量系统，包括带传动实验台和数据采集用计算机等。直流电动机：功率1P=0.355kw，调速范围50～1300rpm，精度±1rpm；%100121vvv%100121nnn实用标准精彩文档直流发电机：功率2P=0.355kw，加载范围0～320w;预紧力最大值：3.0kg转矩力测杆力臂长：1L=2L=120mm（1L、2L电机转子轴心至力传感器中心的距离）；测力杆刚度系数：1K=2K=0.24带轮直径：1D=2D=120mm；压力传感器：精度1%，量程0～50N；皮带为美国型号:8007M，广角（60°）V带，带节周长=800mm，截面积A=21.832mm。3.实验台的结构与工作原理图7－2带传动实验台轴测图1图7－3带传动实验台轴测图2电源开关调速旋钮负载按钮电机转速压力张紧砝码负载灯泡光杆导轨定滑轮电动机发电机测力杆压力传感器光电传感器测速盘实用标准精彩文档带传动实验台如图7－2、7－3所示。电动机为直流无级调速，采用先进的调速电路，测速方式为红外线光电测速；皮带轮转速和扭矩可直接在面板上准确读取，也可输出到计算机中进行测试分析。带传动实验台主要由两个直流电机组成，其中一个为主动电机，另一个为从动电机，作为发电机使用，其电枢绕组两端接上灯泡负载，主动电机固定在一个可以在水平方向移动的底板上，与发电机由一根广角V带连接。在与滑动底板相连的法码架上加上法码，即可张紧皮带,如图7－2所示。电机锭子未固定可转动，其外壳上装有测力杆，支点压在压力传感器上通过计算即可得到电动机和发电机的转矩。两电机后端装有光电测速装置和测速转盘，所测转速在面板上各自的数码管上显示。4.实验台显示控制面板说明带传动实验台的转速控制由两部分组成：一部分为由脉冲宽度调制原理所设计的直流电机调速电源；另一部分为电动机和发电机各自的转速测量电路及显示电路以及各自的红外传感器电路。调速电源能输出电动机和发电机励磁电压，还能输出电动机所需的电枢电压，调节板面上“调速”旋钮，即可获得不同的电枢电压，也就改变了电动机的转速。发电机的电枢端并接八个40W灯泡用为负载。转速测量及显示电路有左、右两组LED数码管，分别显示电动机和发电机的转速，如图7－2所示。四．实验教学方法与手段实验教学以基于Pro/ENGINEER开发的皮带实验台3D模型为教学对象，并在Pro/ENGINEER软件的3D环境中进行教学。其余内容讲解采用PPT等讲解。五．组织运行要求采用基于校...
