常用建材取样依据及方法-2013VIP免费

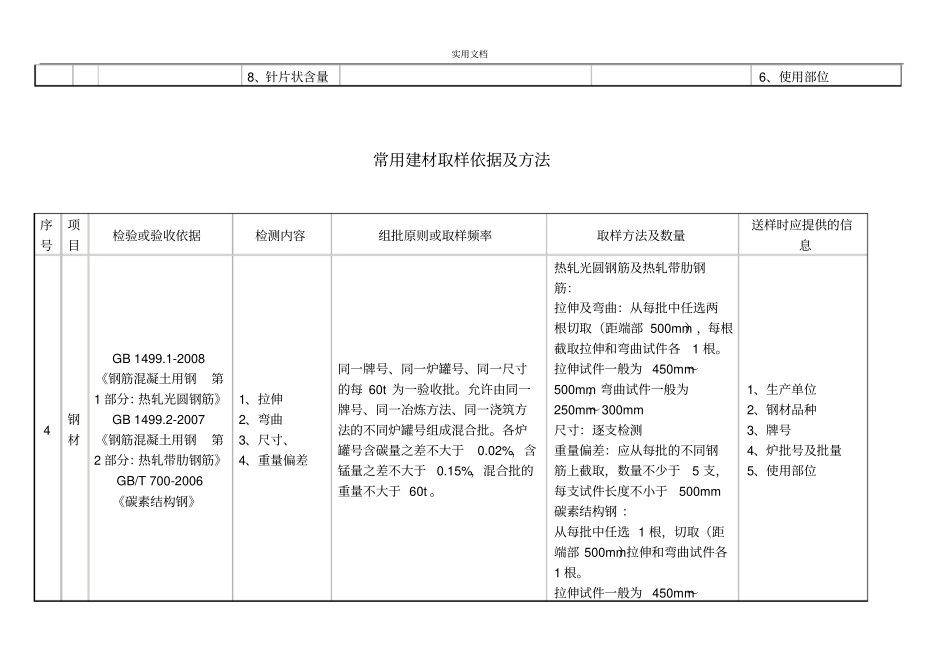

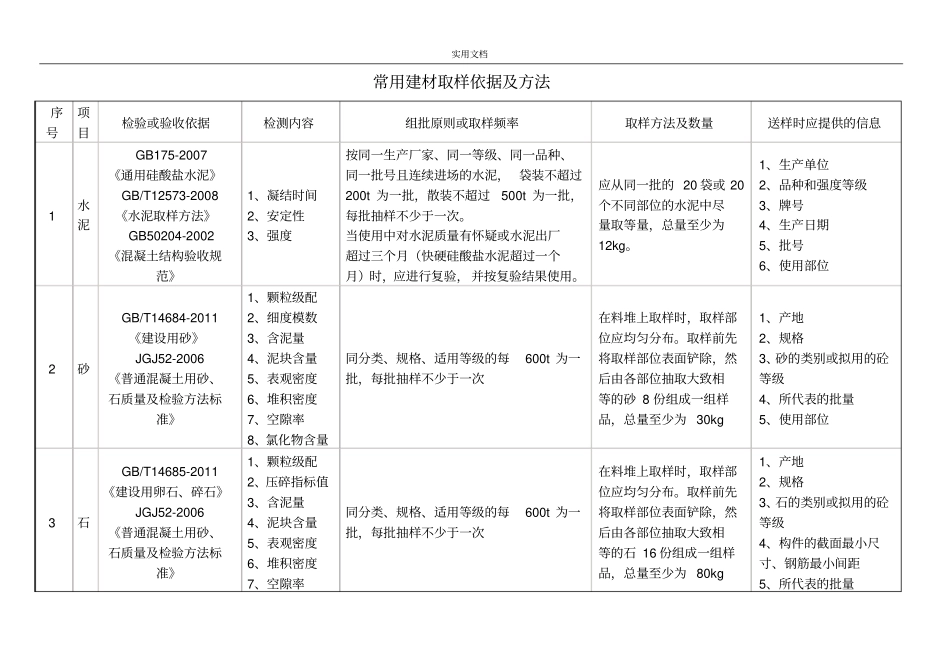

实用文档常用建材取样依据及方法序号项目检验或验收依据检测内容组批原则或取样频率取样方法及数量送样时应提供的信息1水泥GB175-2007《通用硅酸盐水泥》GB/T12573-2008《水泥取样方法》GB50204-2002《混凝土结构验收规范》1、凝结时间2、安定性3、强度按同一生产厂家、同一等级、同一品种、同一批号且连续进场的水泥，袋装不超过200t为一批，散装不超过500t为一批，每批抽样不少于一次。当使用中对水泥质量有怀疑或水泥出厂超过三个月（快硬硅酸盐水泥超过一个月）时，应进行复验，并按复验结果使用。应从同一批的20袋或20个不同部位的水泥中尽量取等量，总量至少为12kg。1、生产单位2、品种和强度等级3、牌号4、生产日期5、批号6、使用部位2砂GB/T14684-2011《建设用砂》JGJ52-2006《普通混凝土用砂、石质量及检验方法标准》1、颗粒级配2、细度模数3、含泥量4、泥块含量5、表观密度6、堆积密度7、空隙率8、氯化物含量同分类、规格、适用等级的每600t为一批，每批抽样不少于一次在料堆上取样时，取样部位应均匀分布。取样前先将取样部位表面铲除，然后由各部位抽取大致相等的砂8份组成一组样品，总量至少为30kg1、产地2、规格3、砂的类别或拟用的砼等级4、所代表的批量5、使用部位3石GB/T14685-2011《建设用卵石、碎石》JGJ52-2006《普通混凝土用砂、石质量及检验方法标准》1、颗粒级配2、压碎指标值3、含泥量4、泥块含量5、表观密度6、堆积密度7、空隙率同分类、规格、适用等级的每600t为一批，每批抽样不少于一次在料堆上取样时，取样部位应均匀分布。取样前先将取样部位表面铲除，然后由各部位抽取大致相等的石16份组成一组样品，总量至少为80kg1、产地2、规格3、石的类别或拟用的砼等级4、构件的截面最小尺寸、钢筋最小间距5、所代表的批量实用文档8、针片状含量6、使用部位常用建材取样依据及方法序号项目检验或验收依据检测内容组批原则或取样频率取样方法及数量送样时应提供的信息4钢材GB1499.1-2008《钢筋混凝土用钢第1部分：热轧光圆钢筋》GB1499.2-2007《钢筋混凝土用钢第2部分：热轧带肋钢筋》GB/T700-2006《碳素结构钢》1、拉伸2、弯曲3、尺寸、4、重量偏差同一牌号、同一炉罐号、同一尺寸的每60t为一验收批。允许由同一牌号、同一冶炼方法、同一浇筑方法的不同炉罐号组成混合批。各炉罐号含碳量之差不大于0.02%，含锰量之差不大于0.15%，混合批的重量不大于60t。热轧光圆钢筋及热轧带肋钢筋：拉伸及弯曲：从每批中任选两根切取（距端部500mm），每根截取拉伸和弯曲试件各1根。拉伸试件一般为450mm～500mm，弯曲试件一般为250mm～300mm尺寸：逐支检测重量偏差：应从每批的不同钢筋上截取，数量不少于5支，每支试件长度不小于500mm碳素结构钢：从每批中任选1根，切取（距端部500mm）拉伸和弯曲试件各1根。拉伸试件一般为450mm～1、生产单位2、钢材品种3、牌号4、炉批号及批量5、使用部位实用文档500mm，弯曲试件一般为250mm～300mm注意：2011年8月1日起实施，对有抗震设防要求的结构，其纵向受力钢筋的强度应满足设计要求，当设计无具体要求时，对一、二、三级抗震等级设计的框架和斜撑构件（含楼梯）中的纵向受力钢筋应采用HRB335E、HRB400E、HRB500E、HRBF335E、HRBF400E、HRBF500E钢筋常用建材取样依据及方法序号项目检验或验收依据检测内容组批原则或取样频率取样方法及数量送样时应提供的信息5钢材焊接JGJ18-2012《钢筋焊接及验收规程》1、拉伸试验2、弯曲试验闪光对焊：在同一台班内，由同一焊工完成的300个同牌号、同直径钢筋焊接接头作为一批。当同一台班内焊接数量较少，可在一周之内累计计算，累计仍不足300个接头，应按一批计算。电弧焊接头：在现浇混凝土结构中，应以300个同牌号、同型式接头作为一批；在房屋结构中，应在不超过二楼层中300个同牌号、同型式接头作为一批。闪光对焊：从每批接头中随机切取6个接头，其中3个做拉伸试验，3个做弯曲试验；拉伸试件一般为450mm～500mm，弯曲试件一般为300mm～350mm电弧焊接头：从每批接头中随机切取3个接头做拉伸试验；；拉伸试件一般为500mm～550mm.1、生产单位2、钢材品种3、牌号4、焊接种类5、焊工姓名及证...
