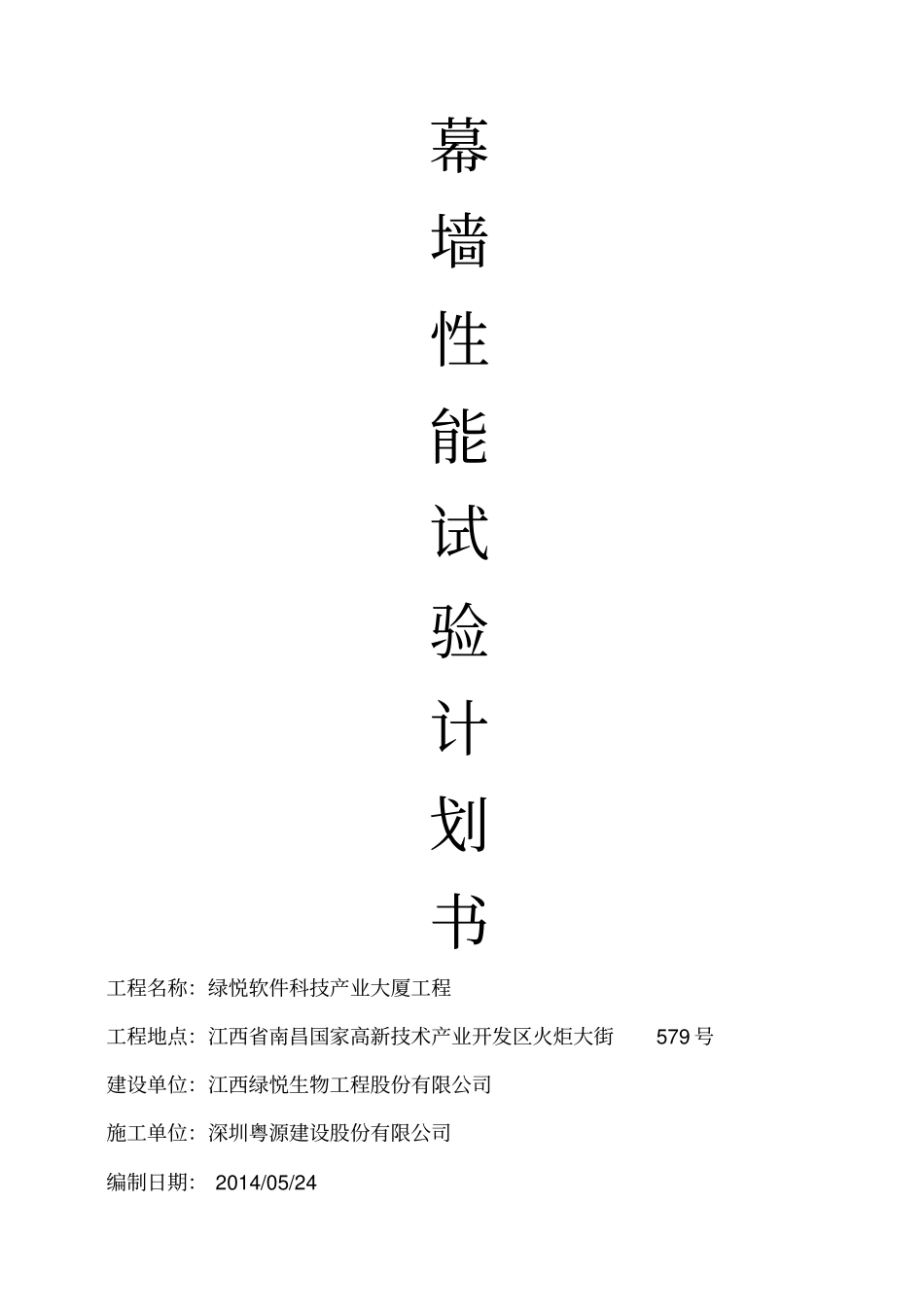

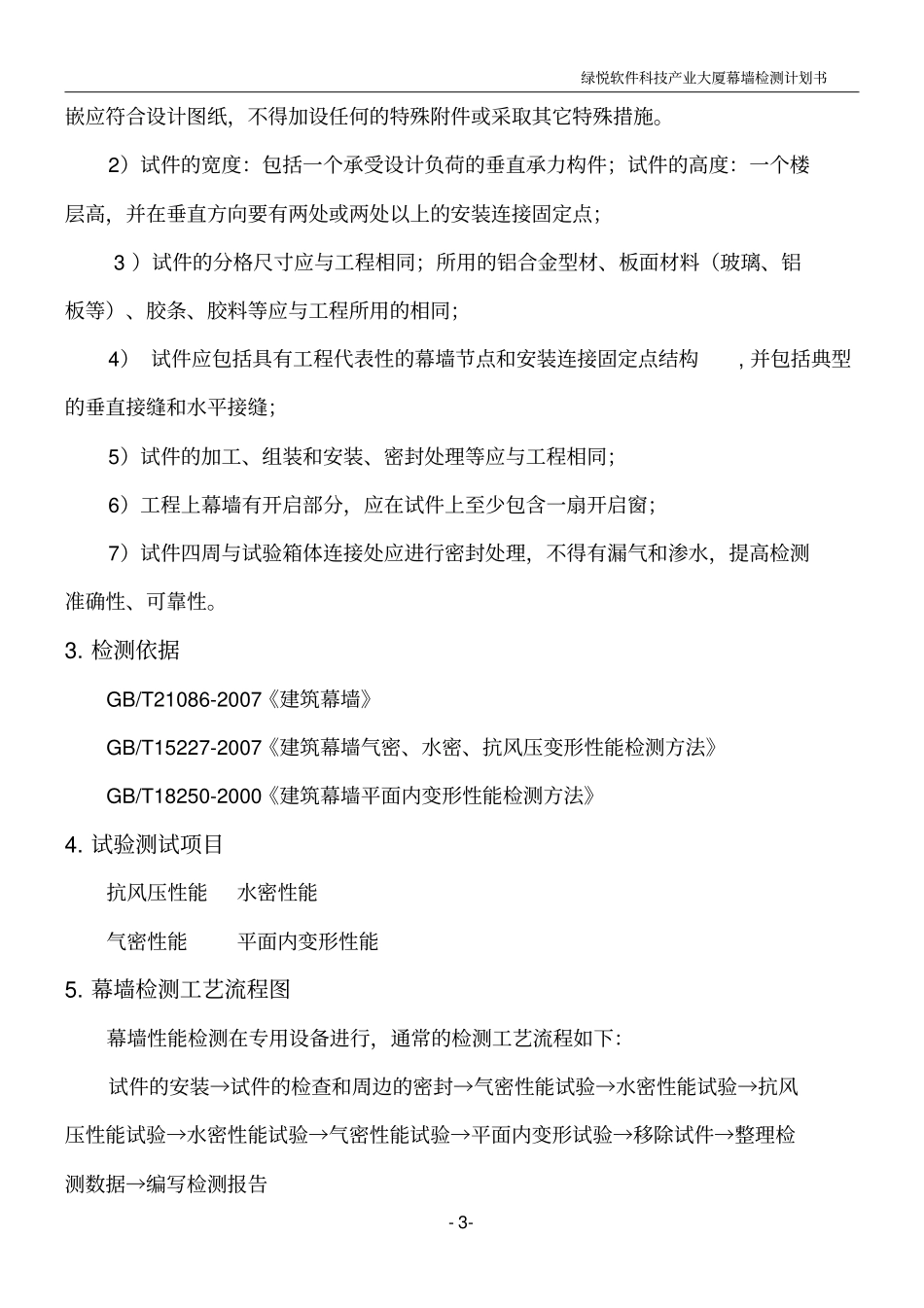

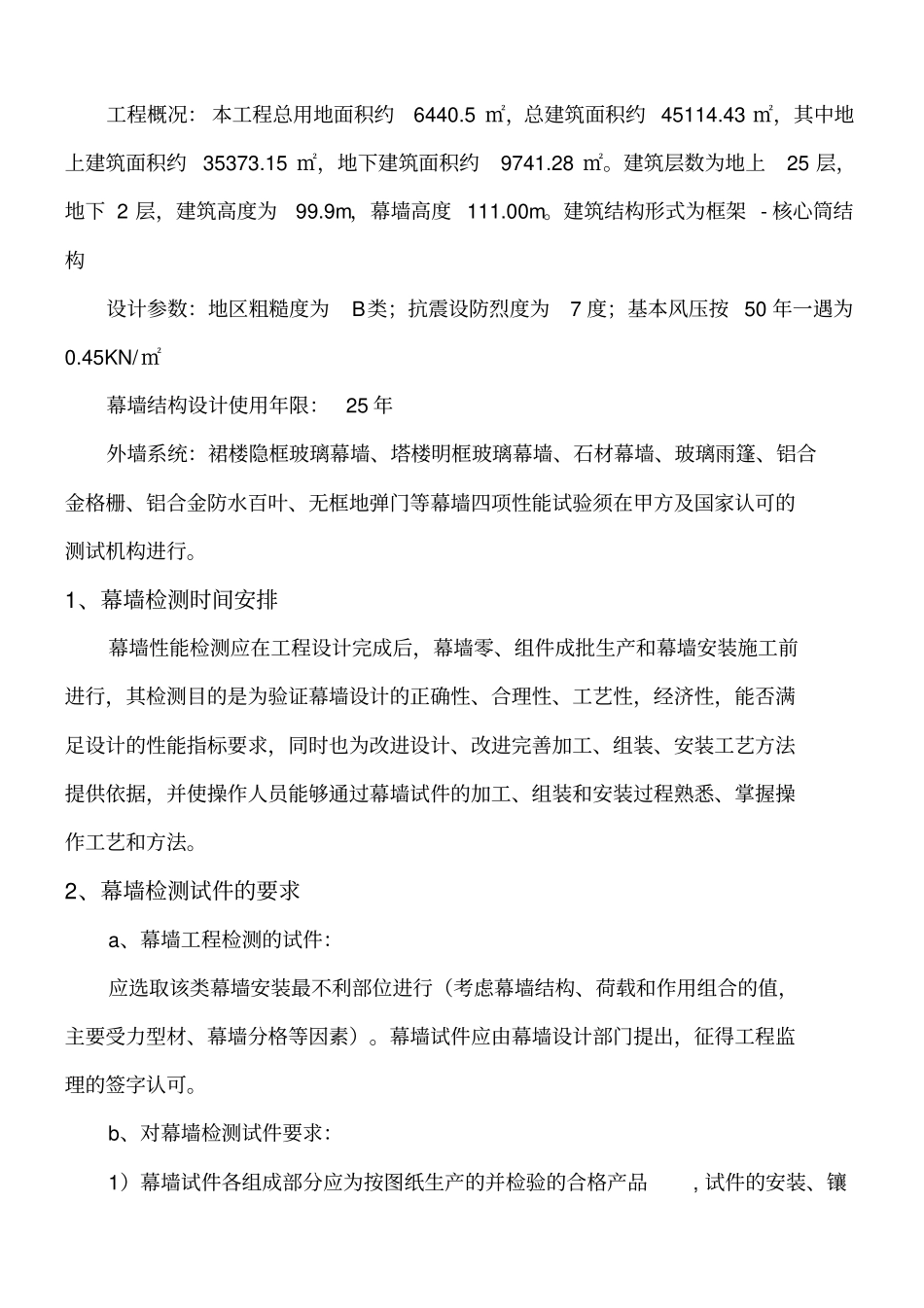

幕墙性能试验计划书工程名称：绿悦软件科技产业大厦工程工程地点：江西省南昌国家高新技术产业开发区火炬大街579号建设单位：江西绿悦生物工程股份有限公司施工单位：深圳粤源建设股份有限公司编制日期：2014/05/24工程概况：本工程总用地面积约6440.5㎡，总建筑面积约45114.43㎡，其中地上建筑面积约35373.15㎡，地下建筑面积约9741.28㎡。建筑层数为地上25层，地下2层，建筑高度为99.9m，幕墙高度111.00m。建筑结构形式为框架-核心筒结构设计参数：地区粗糙度为B类；抗震设防烈度为7度；基本风压按50年一遇为0.45KN/㎡幕墙结构设计使用年限：25年外墙系统：裙楼隐框玻璃幕墙、塔楼明框玻璃幕墙、石材幕墙、玻璃雨篷、铝合金格栅、铝合金防水百叶、无框地弹门等幕墙四项性能试验须在甲方及国家认可的测试机构进行。1、幕墙检测时间安排幕墙性能检测应在工程设计完成后，幕墙零、组件成批生产和幕墙安装施工前进行，其检测目的是为验证幕墙设计的正确性、合理性、工艺性，经济性，能否满足设计的性能指标要求，同时也为改进设计、改进完善加工、组装、安装工艺方法提供依据，并使操作人员能够通过幕墙试件的加工、组装和安装过程熟悉、掌握操作工艺和方法。2、幕墙检测试件的要求a、幕墙工程检测的试件：应选取该类幕墙安装最不利部位进行（考虑幕墙结构、荷载和作用组合的值，主要受力型材、幕墙分格等因素）。幕墙试件应由幕墙设计部门提出，征得工程监理的签字认可。b、对幕墙检测试件要求：1）幕墙试件各组成部分应为按图纸生产的并检验的合格产品,试件的安装、镶绿悦软件科技产业大厦幕墙检测计划书-3-嵌应符合设计图纸，不得加设任何的特殊附件或采取其它特殊措施。2）试件的宽度：包括一个承受设计负荷的垂直承力构件；试件的高度：一个楼层高，并在垂直方向要有两处或两处以上的安装连接固定点；3）试件的分格尺寸应与工程相同；所用的铝合金型材、板面材料（玻璃、铝板等）、胶条、胶料等应与工程所用的相同；4）试件应包括具有工程代表性的幕墙节点和安装连接固定点结构,并包括典型的垂直接缝和水平接缝；5）试件的加工、组装和安装、密封处理等应与工程相同；6）工程上幕墙有开启部分，应在试件上至少包含一扇开启窗；7）试件四周与试验箱体连接处应进行密封处理，不得有漏气和渗水，提高检测准确性、可靠性。3.检测依据GB/T21086-2007《建筑幕墙》GB/T15227-2007《建筑幕墙气密、水密、抗风压变形性能检测方法》GB/T18250-2000《建筑幕墙平面内变形性能检测方法》4.试验测试项目抗风压性能水密性能气密性能平面内变形性能5.幕墙检测工艺流程图幕墙性能检测在专用设备进行，通常的检测工艺流程如下：试件的安装→试件的检查和周边的密封→气密性能试验→水密性能试验→抗风压性能试验→水密性能试验→气密性能试验→平面内变形试验→移除试件→整理检测数据→编写检测报告幕墙性能检测中，由于安装缺陷使某项性能未能达到规定要求时，允许改进工艺，修补缺陷重新检测。检测报告中应叙述改进的内容，幕墙工程施工时应按改进后的内容，幕墙工程施工时应按改进后的工艺实施；由于设计或材料缺陷导致幕墙性能检测未达到规定值时，应停止检测，重新制作试件，另行检测。6.试验的方法(1)气密性能测试气密性能指标应符合GB50176-93《民用建筑热工设计规范》、GB50189-2005《公共建筑节能设计标准》、JGJ132-2001《采暖居住建筑节能检验标准》、JGJ134《夏热冬冷地区居住建筑节能设计标准》、JGJ26-95《民用建筑节能设计标准》的有关规定，并满足节能标准和规范的要求。幕墙气密性能试验按下表确定：建筑幕墙开启部分气密性能分级表分级代号1234分级指标值qL[m3/（m·h）]2.5
