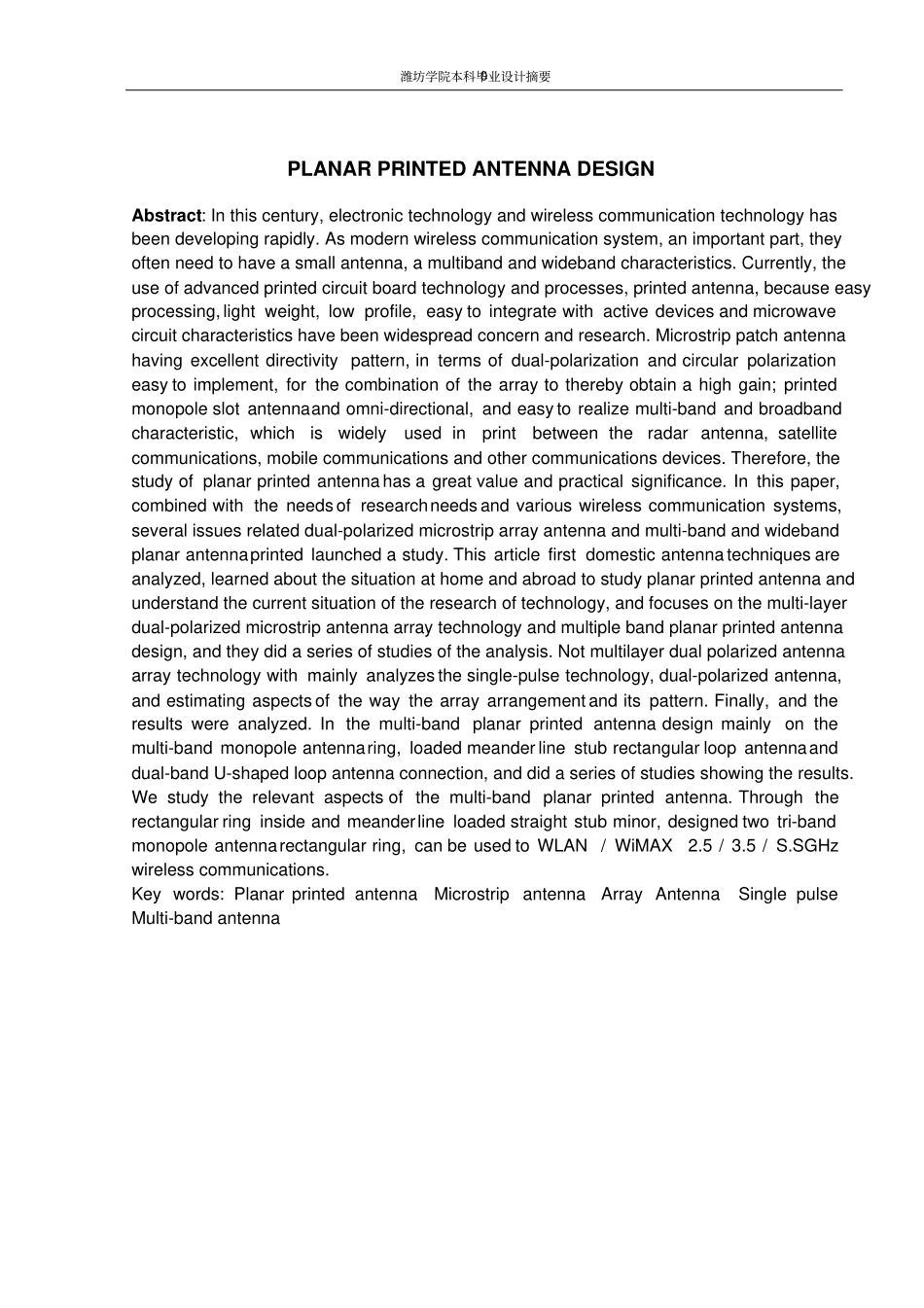

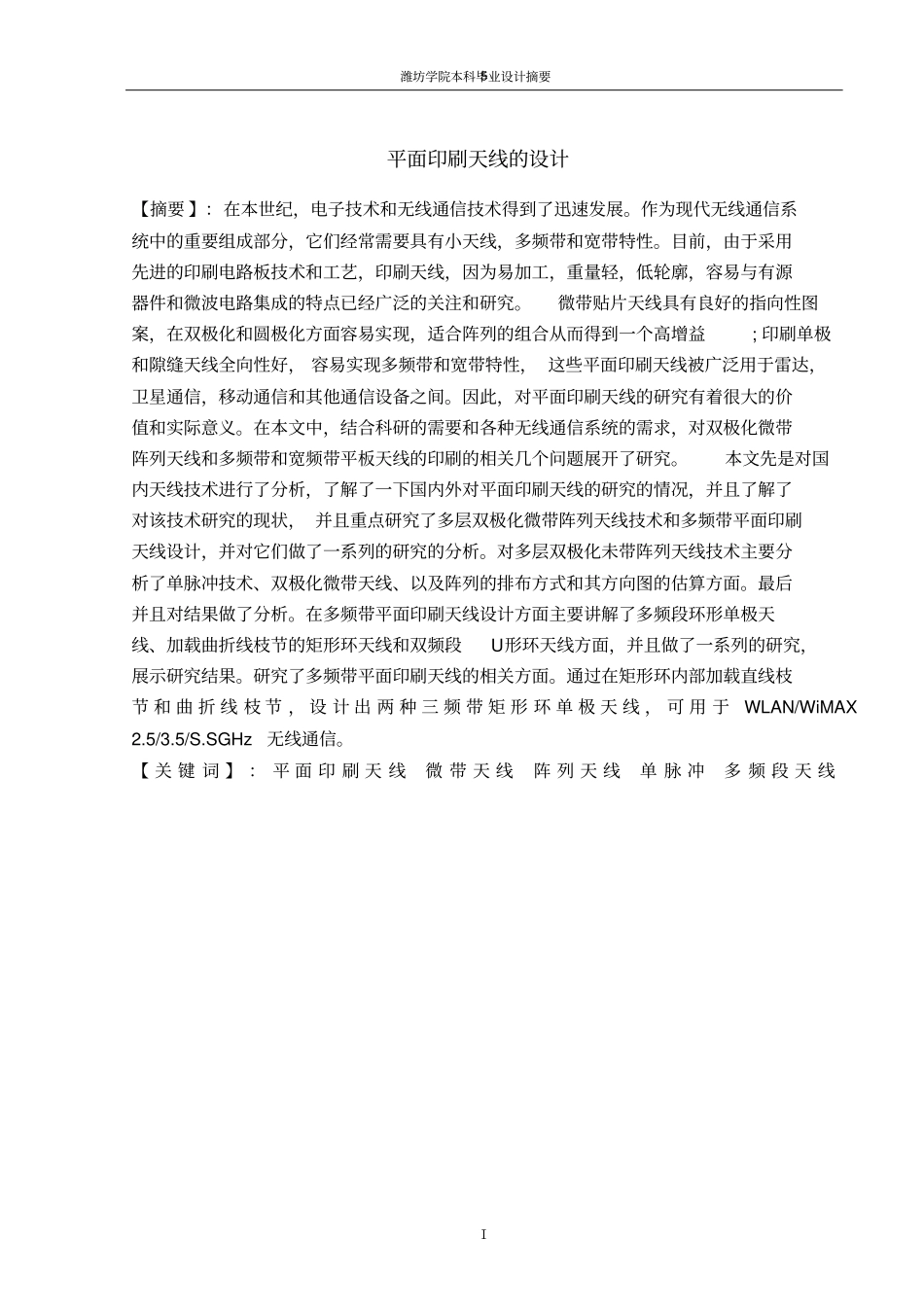

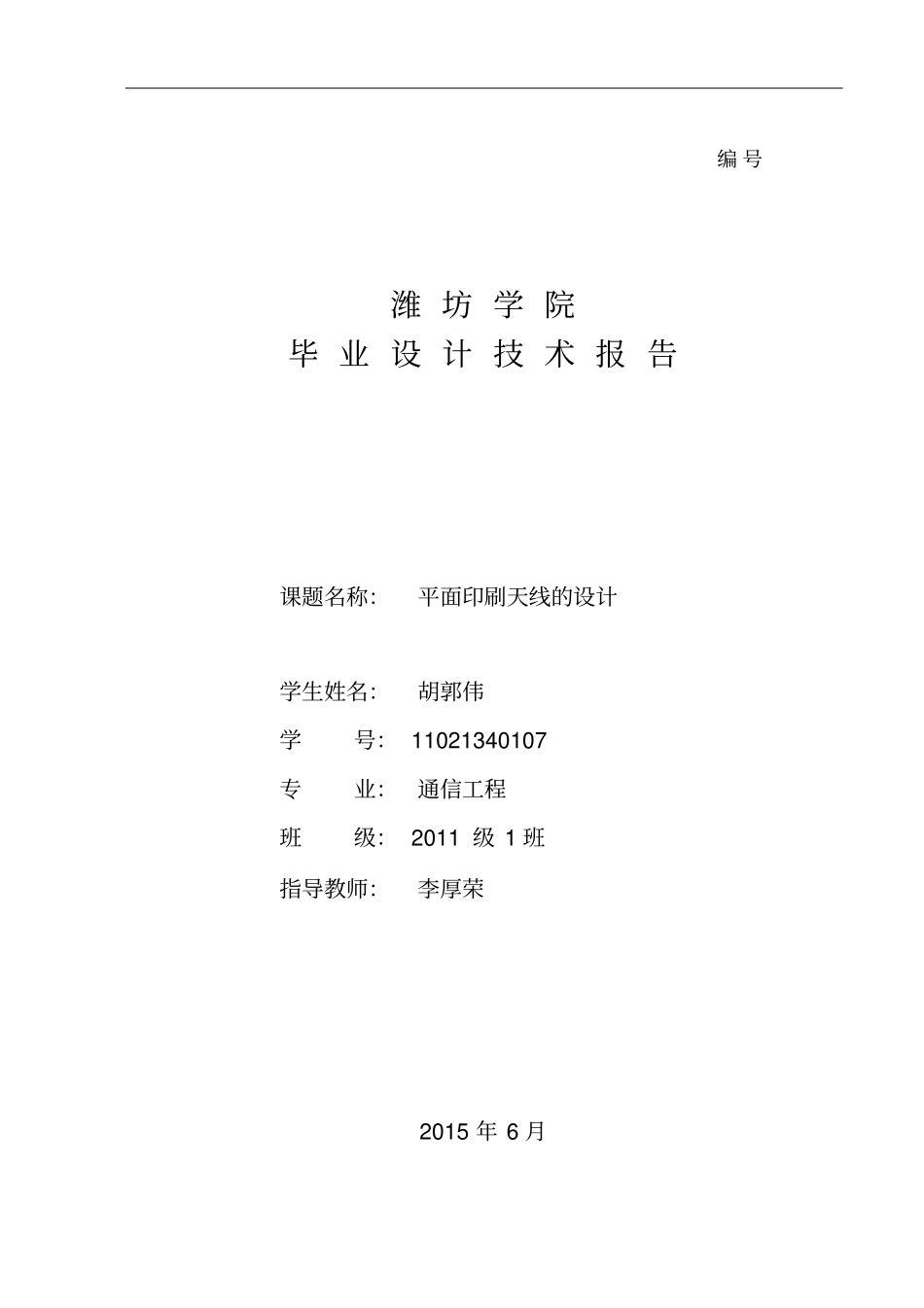

编号潍坊学院毕业设计技术报告课题名称：平面印刷天线的设计学生姓名：胡郭伟学号：11021340107专业：通信工程班级：2011级1班指导教师：李厚荣2015年6月潍坊学院本科毕业设计摘要Ⅰ5平面印刷天线的设计【摘要】：在本世纪，电子技术和无线通信技术得到了迅速发展。作为现代无线通信系统中的重要组成部分，它们经常需要具有小天线，多频带和宽带特性。目前，由于采用先进的印刷电路板技术和工艺，印刷天线，因为易加工，重量轻，低轮廓，容易与有源器件和微波电路集成的特点已经广泛的关注和研究。微带贴片天线具有良好的指向性图案，在双极化和圆极化方面容易实现，适合阵列的组合从而得到一个高增益;印刷单极和隙缝天线全向性好，容易实现多频带和宽带特性，这些平面印刷天线被广泛用于雷达，卫星通信，移动通信和其他通信设备之间。因此，对平面印刷天线的研究有着很大的价值和实际意义。在本文中，结合科研的需要和各种无线通信系统的需求，对双极化微带阵列天线和多频带和宽频带平板天线的印刷的相关几个问题展开了研究。本文先是对国内天线技术进行了分析，了解了一下国内外对平面印刷天线的研究的情况，并且了解了对该技术研究的现状，并且重点研究了多层双极化微带阵列天线技术和多频带平面印刷天线设计，并对它们做了一系列的研究的分析。对多层双极化未带阵列天线技术主要分析了单脉冲技术、双极化微带天线、以及阵列的排布方式和其方向图的估算方面。最后并且对结果做了分析。在多频带平面印刷天线设计方面主要讲解了多频段环形单极天线、加载曲折线枝节的矩形环天线和双频段U形环天线方面，并且做了一系列的研究，展示研究结果。研究了多频带平面印刷天线的相关方面。通过在矩形环内部加载直线枝节和曲折线枝节，设计出两种三频带矩形环单极天线，可用于WLAN/WiMAX2.5/3.5/S.SGHz无线通信。【关键词】：平面印刷天线微带天线阵列天线单脉冲多频段天线潍坊学院本科毕业设计摘要0PLANARPRINTEDANTENNADESIGNAbstract:Inthiscentury,electronictechnologyandwirelesscommunicationtechnologyhasbeendevelopingrapidly.Asmodernwirelesscommunicationsystem,animportantpart,theyoftenneedtohaveasmallantenna,amultibandandwidebandcharacteristics.Currently,theuseofadvancedprintedcircuitboardtechnologyandprocesses,printedantenna,becauseeasyprocessing,lightweight,lowprofile,easytointegratewithactivedevicesandmicrowavecircuitcharacteristicshavebeenwidespreadconcernandresearch.Microstrippatchantennahavingexcellentdirectivitypattern,intermsofdual-polarizationandcircularpolarizationeasytoimplement,forthecombinationofthearraytotherebyobtainahighgain;printedmonopoleslotantennaandomni-directional,andeasytorealizemulti-bandandbroadbandcharacteristic,whichiswidelyusedinprintbetweentheradarantenna,satellitecommunications,mobilecommunicationsandothercommunicationsdevices.Therefore,thestudyofplanarprintedantennahasagreatvalueandpracticalsignificance.Inthispaper,combinedwiththeneedsofresearchneedsandvariouswirelesscommunicationsystems,severalissuesrelateddual-polarizedmicrostriparrayantennaandmulti-bandandwidebandplanarantennaprintedlaunchedastudy.Thisarticlefirstdomesticantennatechniquesareanalyzed,learnedaboutthesituationathomeandabroadtostudyplanarprintedantennaandunderstandthecurrentsituationoftheresearchoftechnology,andfocusesonthemulti-layerdual-polarizedmicrostripantennaarraytechnologyandmultiplebandplanarprintedantennadesign,andtheydidaseriesofstudiesoftheanalysis.Notmultilayerdualpolarizedantennaarraytechnologywithmainlyanalyzesthesingle-pulsetechnology,dual-polarizedantenna,andestimatingaspectsofthewaythearrayarrangementanditspattern.Finally,andtheresultswereanalyzed.Inthemulti-bandplanarprintedantennadesignmainlyonthemulti-bandmon...
