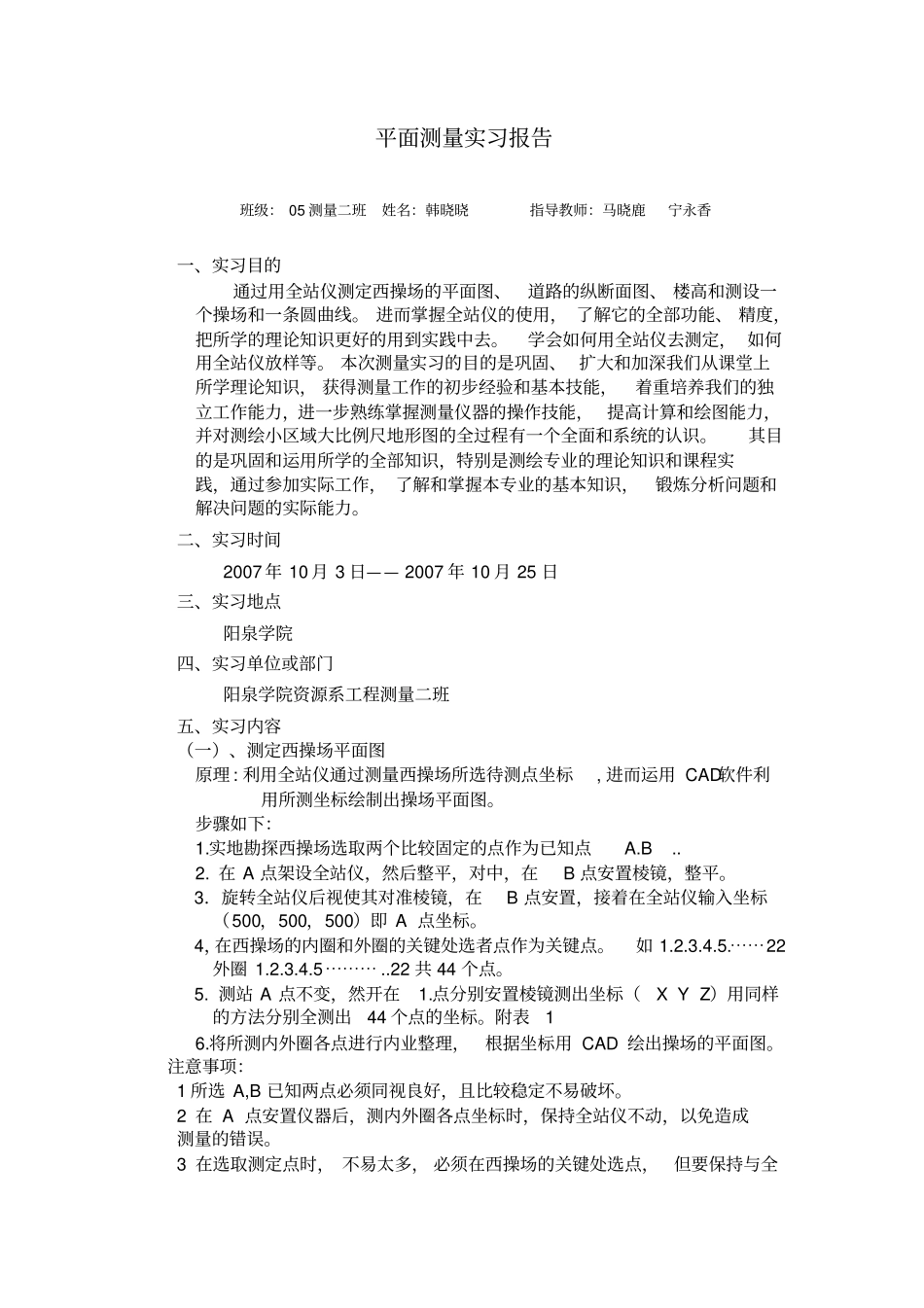

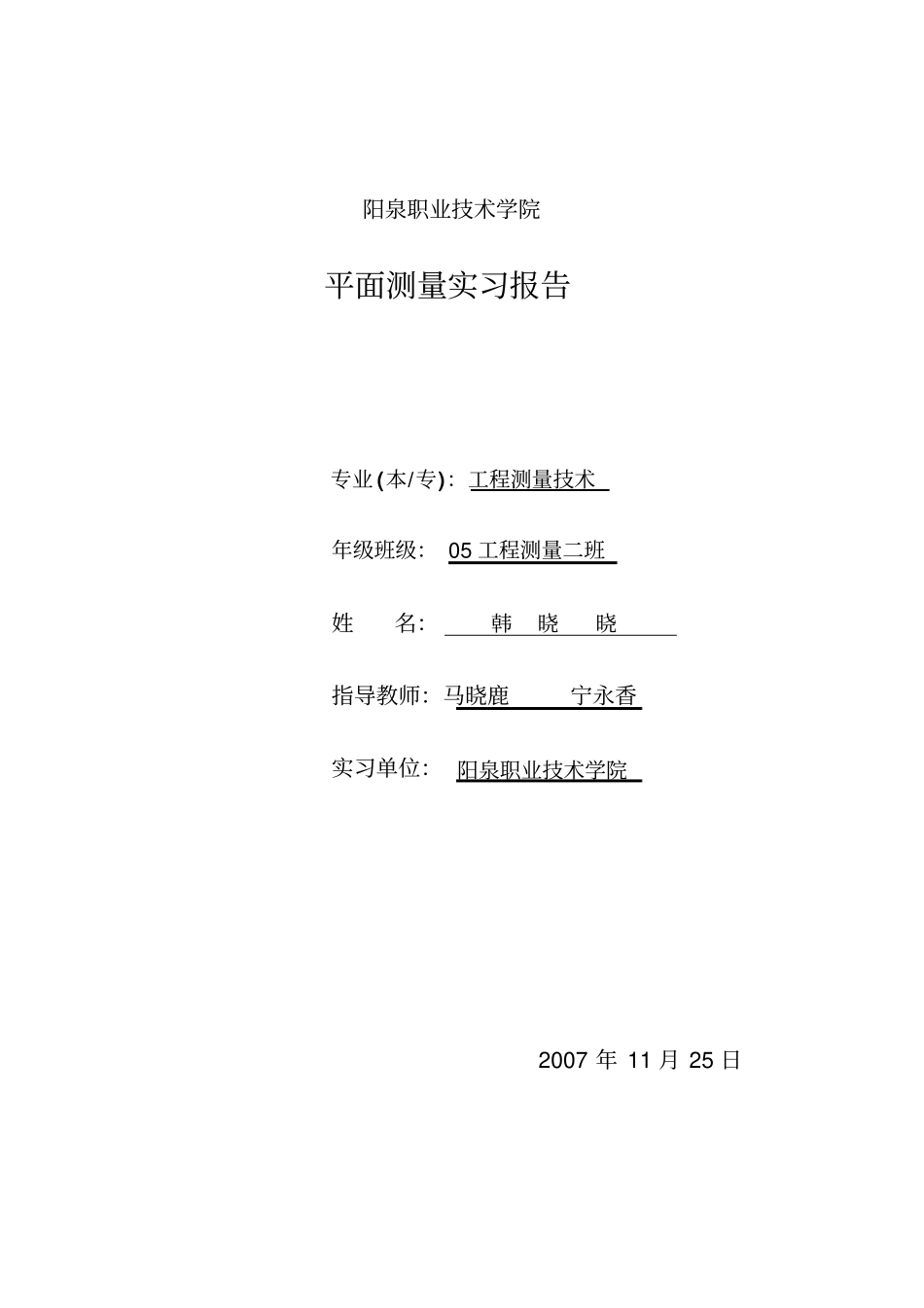

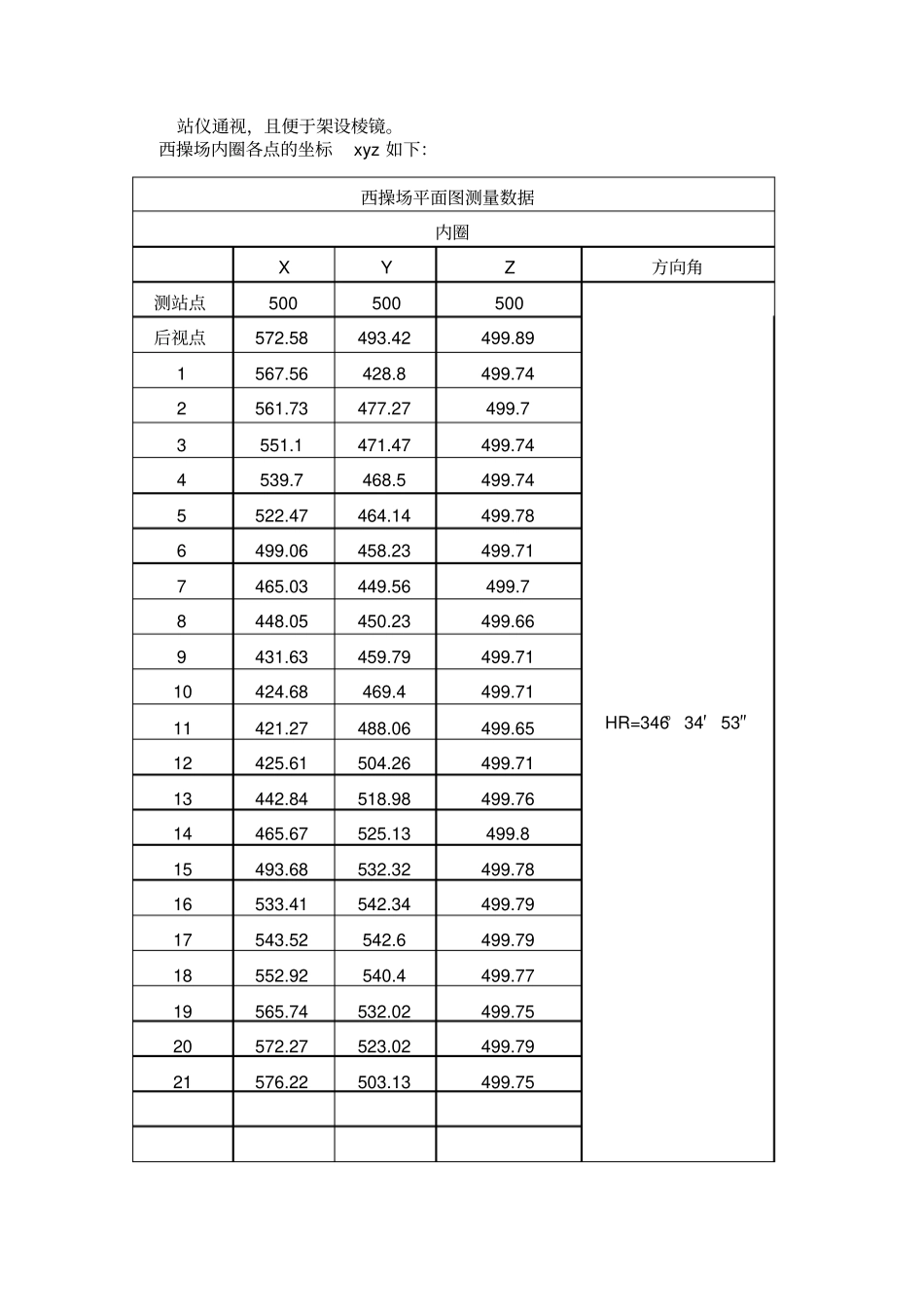

阳泉职业技术学院平面测量实习报告专业(本/专)：工程测量技术年级班级：05工程测量二班姓名：韩晓晓指导教师：马晓鹿宁永香实习单位：阳泉职业技术学院2007年11月25日平面测量实习报告班级：05测量二班姓名：韩晓晓指导教师：马晓鹿宁永香一、实习目的通过用全站仪测定西操场的平面图、道路的纵断面图、楼高和测设一个操场和一条圆曲线。进而掌握全站仪的使用，了解它的全部功能、精度，把所学的理论知识更好的用到实践中去。学会如何用全站仪去测定，如何用全站仪放样等。本次测量实习的目的是巩固、扩大和加深我们从课堂上所学理论知识，获得测量工作的初步经验和基本技能，着重培养我们的独立工作能力，进一步熟练掌握测量仪器的操作技能，提高计算和绘图能力，并对测绘小区域大比例尺地形图的全过程有一个全面和系统的认识。其目的是巩固和运用所学的全部知识，特别是测绘专业的理论知识和课程实践，通过参加实际工作，了解和掌握本专业的基本知识，锻炼分析问题和解决问题的实际能力。二、实习时间2007年10月3日——2007年10月25日三、实习地点阳泉学院四、实习单位或部门阳泉学院资源系工程测量二班五、实习内容（一）、测定西操场平面图原理:利用全站仪通过测量西操场所选待测点坐标,进而运用CAD软件利用所测坐标绘制出操场平面图。步骤如下：1.实地勘探西操场选取两个比较固定的点作为已知点A.B..2.在A点架设全站仪，然后整平，对中，在B点安置棱镜，整平。3．旋转全站仪后视使其对准棱镜，在B点安置，接着在全站仪输入坐标（500，500，500）即A点坐标。4，在西操场的内圈和外圈的关键处选者点作为关键点。如1.2.3.4.5.⋯⋯22外圈1.2.3.4.5⋯⋯⋯..22共44个点。5.测站A点不变，然开在1.点分别安置棱镜测出坐标（XYZ）用同样的方法分别全测出44个点的坐标。附表16.将所测内外圈各点进行内业整理，根据坐标用CAD绘出操场的平面图。注意事项：1所选A,B已知两点必须同视良好，且比较稳定不易破坏。2在A点安置仪器后，测内外圈各点坐标时，保持全站仪不动，以免造成测量的错误。3在选取测定点时，不易太多，必须在西操场的关键处选点，但要保持与全站仪通视，且便于架设棱镜。西操场内圈各点的坐标xyz如下：西操场平面图测量数据内圈XYZ方向角测站点500500500HR=346°34′53″后视点572.58493.42499.891567.56428.8499.742561.73477.27499.73551.1471.47499.744539.7468.5499.745522.47464.14499.786499.06458.23499.717465.03449.56499.78448.05450.23499.669431.63459.79499.7110424.68469.4499.7111421.27488.06499.6512425.61504.26499.7113442.84518.98499.7614465.67525.13499.815493.68532.32499.7816533.41542.34499.7917543.52542.6499.7918552.92540.4499.7719565.74532.02499.7520572.27523.02499.7921576.22503.13499.75西操场外圈各点的坐标xyz如下：西操场平面图测量数据外圈XYZ方向角测站点500500500HR=346°34′53″后视点527.58493.42499.891587.69490.125002581.75478.075003569.7465.56499.884556.56458.21499.925480.1438.36499.846456.71434.32499.837430.36442.85499.868409.59468.97499.899407.4493.8499.7910411.84526.95499.5511436.27533.24499.6112436.34533.04499.6113499.78549.06499.9214555.94563.12500.3615557.93554.13499.9816567.49549.22499.9217582.08535.48500.0818591.09498.96499.6西操场平面图如下：(二)、测绘道路纵断面原理:纵断面测量就是沿着地面上已定的线路,测出所有中桩处地面的高程,并根据各桩的里程和测得的高程绘制线路的纵断面图.目的:通过测设道路一定范围内的地形起伏情况,掌握全站仪测绘道路纵断面的方法.设计步骤如下：一、为提高测量精度和成果检查,根据从整体到局部,先控制后碎部的原则,纵断面测量分两步进行:首先是沿线路方向设置若干点,建立线路的高程控制。然后是根据各水准点的高程分段进行中桩测量。1.实地勘测一段公路，利用钢尺找到其中线，沿道路起始方向散点，并保证所选点之间的距离基本相等。为了方便记录，最好对各点进行标号。2.选择所选点的其中一点，最好是所有点的中点，架设仪器，对仪器进行对中整...
