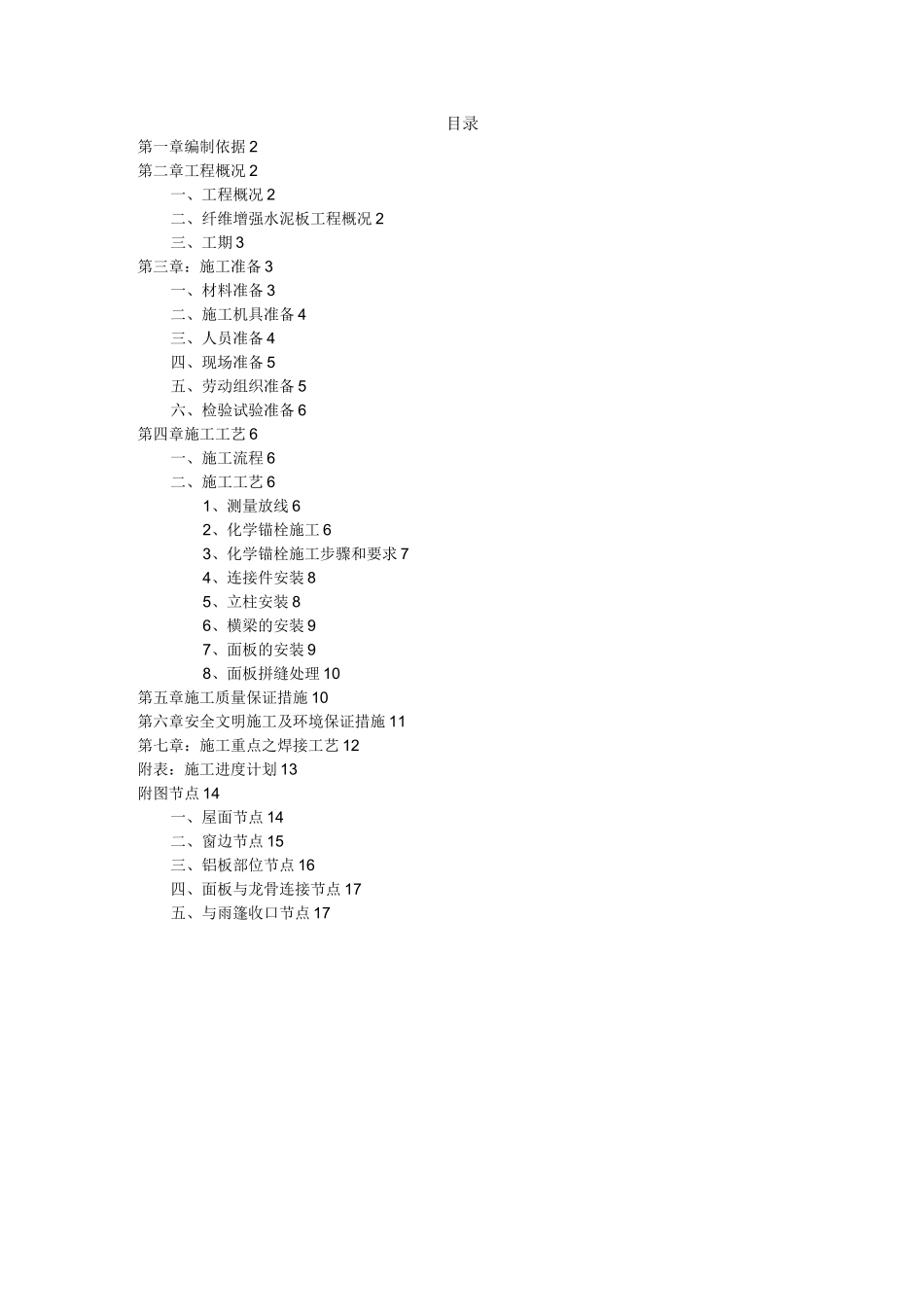

目录第一章编制依据2第二章工程概况2一、工程概况2二、纤维增强水泥板工程概况2三、工期3第三章：施工准备3一、材料准备3二、施工机具准备4三、人员准备4四、现场准备5五、劳动组织准备5六、检验试验准备6第四章施工工艺6一、施工流程6二、施工工艺61、测量放线62、化学锚栓施工63、化学锚栓施工步骤和要求74、连接件安装85、立柱安装86、横梁的安装97、面板的安装98、面板拼缝处理10第五章施工质量保证措施10第六章安全文明施工及环境保证措施11第七章：施工重点之焊接工艺12附表：施工进度计划13附图节点14一、屋面节点14二、窗边节点15三、铝板部位节点16四、面板与龙骨连接节点17五、与雨篷收口节点17第一章编制依据1、＜＜建筑设计防火规范＞＞GB/50016-20142、＜＜建筑防雷设计规范＞＞GB/50057-20103、＜＜公共建筑节能设计标准＞＞GB/50189-20154、＜＜建筑结构荷载规范＞＞GB/50009-20125、＜＜建筑抗震设计规范＞＞GB/50011-20106、＜＜钢结构设计标准＞＞GB/50017-20177、＜＜建筑用硅酮结构密封胶＞＞GB/T16776-2005第二章工程概况一、工程概况工程位于南京市，项目位于，东靠，西临，南靠，北，南、北地块间由一条规划支路相隔。本工程地下室为地下一层，分为左区和右区，两区之间设置两个连通道。基坑上口周长约1100m,面积约2.3万册。本工程包括等单体。二、纤维增强水泥板工程概况本方案应用于纤维增强水泥板工程,建筑设计使用年限50年,建筑结构安全等级一级,建筑抗震设防类别为乙类。面板为12mm厚纤维增强水泥板，面板规格有300*800,300*1200,300*1500等规格；所用后置埋件、连接钢件及钢结构均采用Q235B碳素结构用钢，钢结构表面采用热镀锌处理，镀锌层厚度不小于70微米，螺栓及螺丝均国家标准且均为优质奥氏体材料；附材主要包括胶条、双面胶带、聚乙烯衬垫料等。三、工期1、1#楼2019年10月至2019年12月2、2#楼2019年12月至2020年2月第三章：施工准备一、材料准备材料计划表1#材料计划材料/日期10.810.1510.2210.2911.611.1311.2钢件（配辅料）7.2吨7.2吨///////////////钢件（配辅料）17.7吨17.7吨17.7吨////////////结构胶30支///1200支///1200支//////面板（配辅料）60m2///1500m21500m21500m2//////2#材料计划材料/日期11.611.1311.2011.2712.412.1112.18钢件（配辅料）15.9吨15.9吨/////////钢件（配辅料）26.8吨26.8吨26.8吨26.8吨///结构胶/////////1300支1300支1300支1300支面板（配辅料）/////////3000m23000m23000m22200m2二、施工机具准备机械设备一览表序号设备名称型号规格数量制造年份额定功率（kW）01二级电箱202三级电箱1803电焊机1204切割机380v305台钻206手枪钻1507电锤1508水平仪1009切割机220v510磨光机1011操作台312电线电缆配套若干项目经理安全员质量员施工员资料员材料员工程名称三、人员准备2017.72018.58600m2位置室外装饰：24MM玻璃2200m2；30MM石材1900m2；15MMGRC外墙板4500m2；四、现场准备1、与主体结构单位进行轴线交接，测量核实施工图各尺寸。2、现场办公区、材料堆放区，并选定加工区的位置；3、组织保安人员、仓库人员入场管理，临时设施开始搭设。五、劳动组织准备1、建立施工组织的领导机构：必须组织有经验的技术骨干，制定科学健全的管理制度，以保证工程质量和进度，防止可能出现的漏洞或事故，并贯彻落实到每一个工人；2、施工队伍的准备：组织一批技术熟练、装备精良的施工队伍并准备好一旦由于其它工种脱节而必须抢工期的后备劳动力。人员投入计划表中学部工种/阶段样板阶段龙骨阶段面板阶段收尾阶段技术人员4442安装工232324电焊工1882杂工2772电工1111宿舍楼、风雨操场技术人员4442安装工228286电焊工1882杂工212124电工1111六、检验试验准备检验试验计划表名称检测项目数量计划日期化学锚栓拉拔15组11.20-12.25钢材力学性能依据型式检测报告1组11.27面板复试依据型式检测报告1组11.30性能试验依据设计说明1组12.20第四章施工工艺一、施工流程测量放线一化学锚栓锚固一连接件安装一立柱安装一横梁安装f龙骨加焊一隐蔽验收f面板安装一拼缝处理一工作面移交二、施工工艺1、测量放线（1）施工放线工首先与总包方确定...
