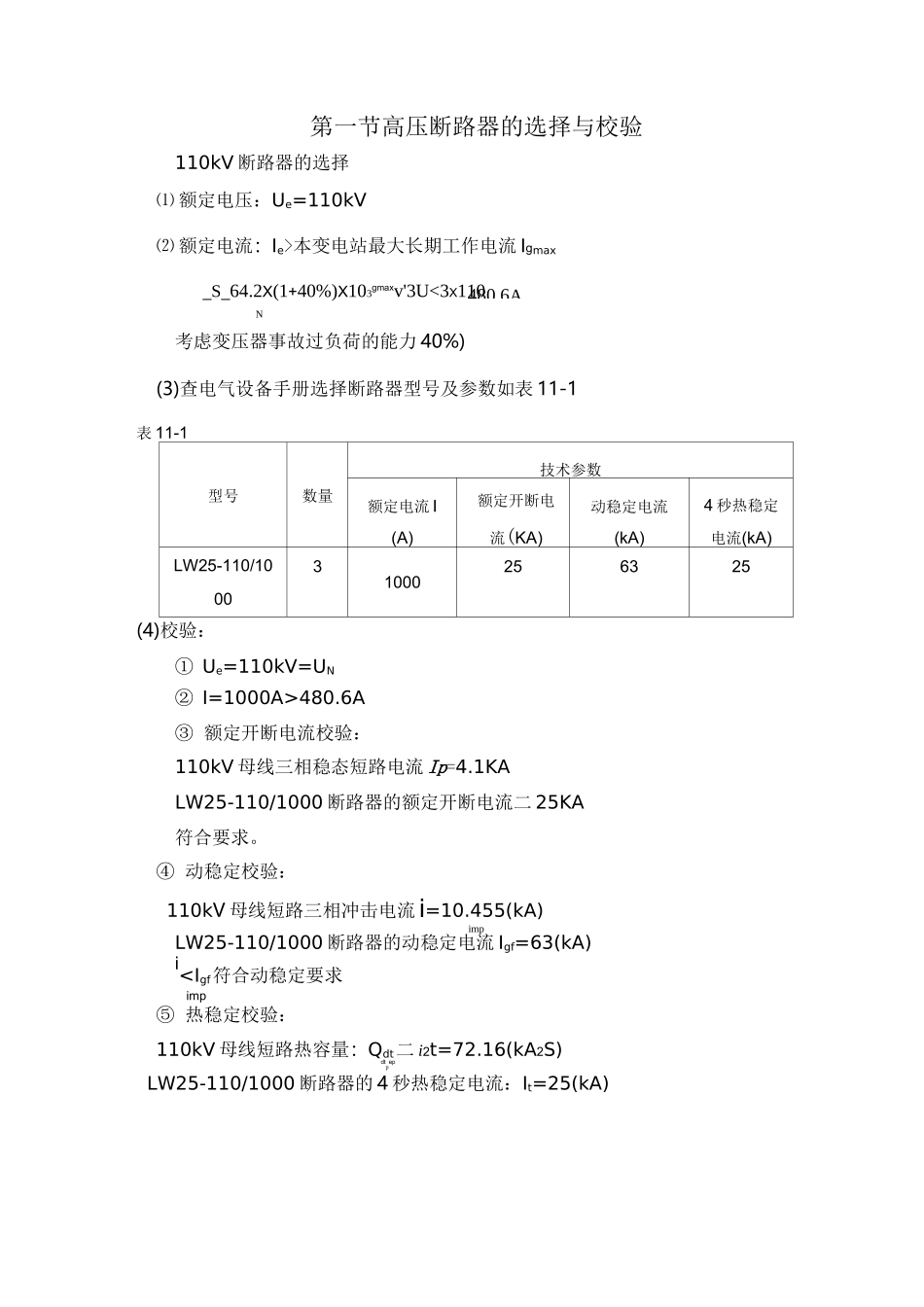

_480.6A第一节高压断路器的选择与校验110kV断路器的选择⑴额定电压：Ue=110kV⑵额定电流：Ie>本变电站最大长期工作电流Igmax_S_64.2X(1+40%)X103gmaxv'3U<3X110N考虑变压器事故过负荷的能力40%)(3)查电气设备手册选择断路器型号及参数如表11-1表11-1型号数量技术参数额定电流I(A)额定开断电流(KA)动稳定电流(kA)4秒热稳定电流(kA)LW25-110/100031000256325(4)校验：①Ue=110kV=UN②I=1000A>480.6A③额定开断电流校验：110kV母线三相稳态短路电流Ip=4.1KALW25-110/1000断路器的额定开断电流二25KA符合要求。④动稳定校验：110kV母线短路三相冲击电流i=10.455(kA)impLW25-110/1000断路器的动稳定电流Igf=63(kA)i本变电站35KV母线最大长期工作电流Igmaegma3)查电气设备手册选择断路器型号及参数如表11-2表11-2型号数量技术参数额定电流I(A)额定开断电流(KA)动稳定电流(kA)4秒热稳定电流(kA)LW6-35/125031250256325(4)校验：①Ue=35kV=UN②I=1250A>I=316Agmax③额定开断电流校验：35kV母线三相稳态短路电流i=5.55KAkLW6-35/1250断路器的额定开断电流二25KA符合要求。④动稳定校验：35kV母线短路三相冲击电流：i=14.14(kA)shLW6-35/1250断路器的动稳定电流Igf=25(kA)iI=316Agmax③额定开断电流校验：35kV母线三相稳态短路电流i=3.06KAkLW6-35/1250断路器的额定开断电流二25KA符合要求。④动稳定校验：35kV母线短路三相冲击电流：i=7.79(kA)shLW6-35/1250断路器的动稳定电流Igf=25(kA)gmaxSNgmaxS10—J3UN24x103<3x10=1411.76AiI=1411.76Agmax③额定开断电流校验：10kV母线三相稳态短路电流I=15.12KAkZN12-10/1600断路器的额定开断电流二31.5KA符合要求。④动稳定校验：3500y3x10=205.88A10kV母线短路三相冲击电流：i=38.57(kA)shZW1-10/1000断路器的动稳定电流Igf=80(kA)i
