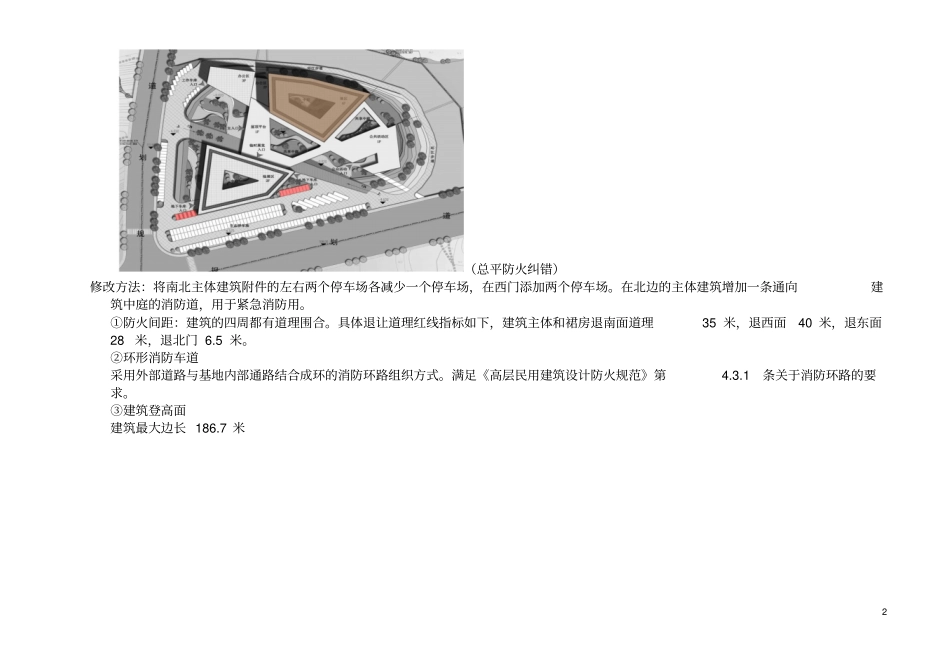

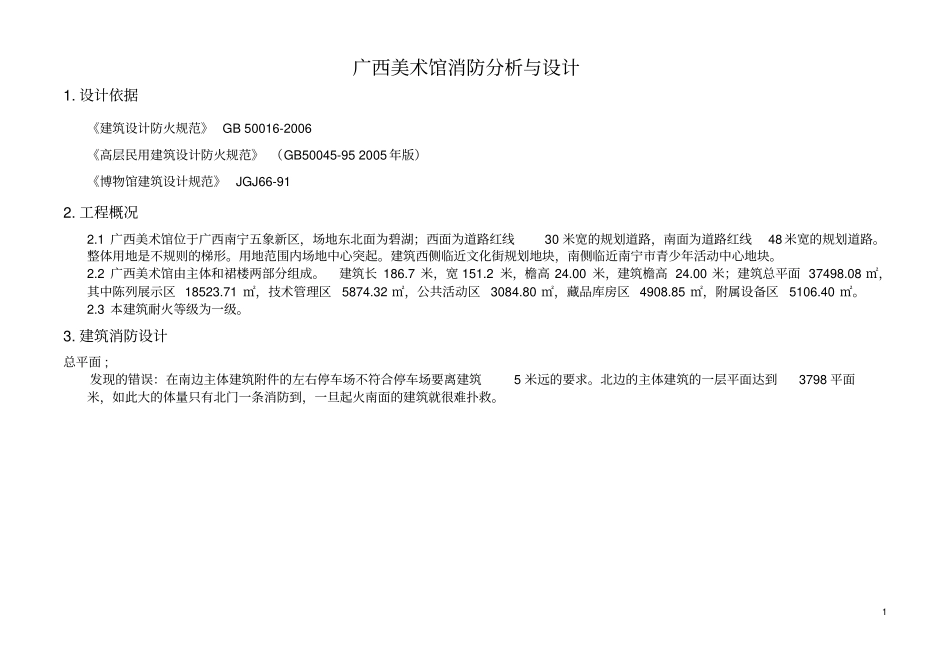

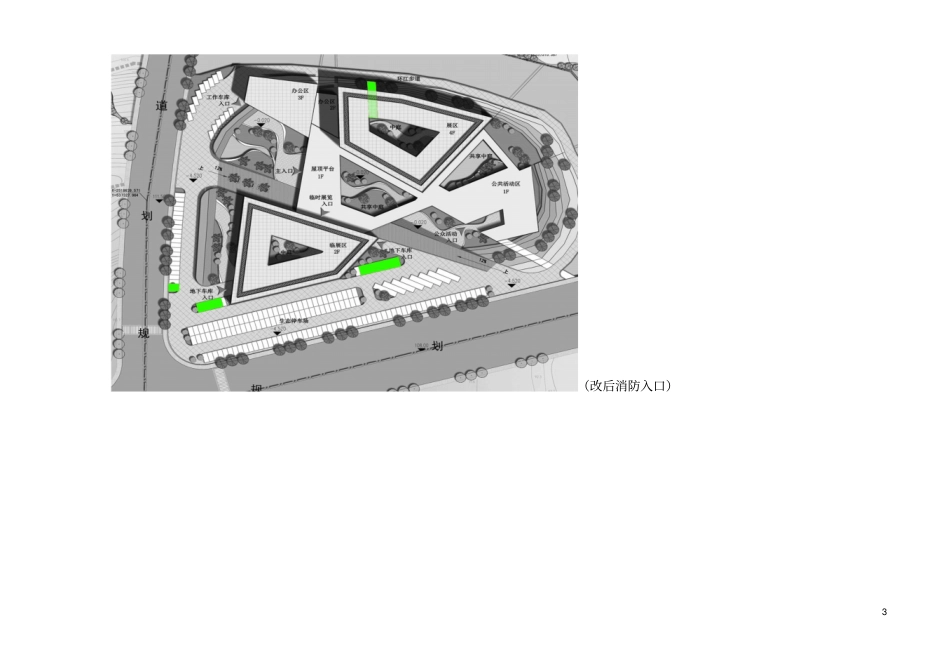

1广西美术馆消防分析与设计1.设计依据《建筑设计防火规范》GB50016-2006《高层民用建筑设计防火规范》（GB50045-952005年版）《博物馆建筑设计规范》JGJ66-912.工程概况2.1广西美术馆位于广西南宁五象新区，场地东北面为碧湖；西面为道路红线30米宽的规划道路，南面为道路红线48米宽的规划道路。整体用地是不规则的梯形。用地范围内场地中心突起。建筑西侧临近文化街规划地块，南侧临近南宁市青少年活动中心地块。2.2广西美术馆由主体和裙楼两部分组成。建筑长186.7米，宽151.2米，檐高24.00米，建筑檐高24.00米；建筑总平面37498.08㎡，其中陈列展示区18523.71㎡，技术管理区5874.32㎡，公共活动区3084.80㎡，藏品库房区4908.85㎡，附属设备区5106.40㎡。2.3本建筑耐火等级为一级。3.建筑消防设计总平面;发现的错误：在南边主体建筑附件的左右停车场不符合停车场要离建筑5米远的要求。北边的主体建筑的一层平面达到3798平面米，如此大的体量只有北门一条消防到，一旦起火南面的建筑就很难扑救。2（总平防火纠错）修改方法：将南北主体建筑附件的左右两个停车场各减少一个停车场，在西门添加两个停车场。在北边的主体建筑增加一条通向建筑中庭的消防道，用于紧急消防用。①防火间距：建筑的四周都有道理围合。具体退让道理红线指标如下，建筑主体和裙房退南面道理35米，退西面40米，退东面28米，退北门6.5米。②环形消防车道采用外部道路与基地内部通路结合成环的消防环路组织方式。满足《高层民用建筑设计防火规范》第4.3.1条关于消防环路的要求。③建筑登高面建筑最大边长186.7米3（改后消防入口）4(改后消防通道)地下一层防火分区：建筑地下层设八个防火分区。其中较大停车库防火分区面积按加喷淋后4000平方米为上限，除缓冲间外其余各部位防火分区面积按加喷淋后2000平方米为上限，疏散楼梯均匀布置，保证每个防火分区有两个独立安全出口。消防构造：①采用下沉式广场等室外开敞与地下建筑连通。②防火间隔。采用实体防火墙及火灾是能自行关闭的敞开式甲级防火门。5③避难走道：两侧的墙为防火墙，局部连通处分别设置火灾时能自行关闭的常开式甲级防火门。④防烟楼梯间。防烟楼梯间及其前室的门应为火灾时能自行关闭的常开式甲级防火门。(地下一层防火分区)首层防火分区：建筑首层设五个防火分区。其中展区和展览门厅防火分区面积按加喷淋后4000平方米为上限，其余各部位防火分区面积按加喷淋后2000平方米为上限，核心筒及疏散楼梯均匀布置，每个防火分区有两个独立安全出口。6（首层防火纠错）消防构造：①疏散楼梯间的门为乙级防火门，设备用房的门为甲级防火门，各层的管道井上的检修门为丙级防火门。防火门均向疏散方向开启。上下层连通且需作分区分隔的位置均采用特级复合防火卷帘。外立面上涉及到相邻两个防火分区处，局部必要的地方采用防火玻璃。②与地下室合用的楼梯在首层用耐火极限不低于2.0h的砖墙和乙级防火门相隔。③建筑各不同防火分区间在外墙的处理上，窗间墙距离≥2m，当有内转角时窗距≥4m，实墙不足上述距离时用防火玻璃代替。④疏散楼梯在首层与地下室出入口处设置耐火极限不低于2.0h的隔墙和乙级防火门隔开，并有明显标志。中庭防火原设计的中庭设计没有进行防火设计，我进行了从新设计：①房间与中庭想通的门、窗应设自行关闭的甲级防火门、窗。②与中庭相连的过厅、通道处设乙级防火门。7③中庭每层回廊都要设自动喷水灭火设备，以提高扑救初期火灾的效果。喷头间距2.4m。④中庭每层回廊设火灾自动报警设备，以求早报警，早扑救，减少火灾损失。(首层防火分区)二层防火：二层防火设六个分区：A区1091㎡，B区359㎡，C区3169㎡，D区1076㎡，E区1871㎡。E区1408㎡。原设计中，防火分区不明确，改造设计是A区与B区，C区与D区之间加以甲级防火门和防火墙。防火分区之间应采用防火墙分隔。当采用防火墙确有困难时，可采用防火卷帘等防火分隔设施分隔。①防火卷帘的耐火极限不应低于3.00h。当防火卷帘的耐火极限符合现行国家标准《门和卷帘耐火试验方法》GB7633有关背火面温升的判定条件时，可不设置自动喷水灭火系统保护；符合现行国家标准《门和卷帘耐火试...
