建筑供配电系统安装课程标准VIP专享VIP免费

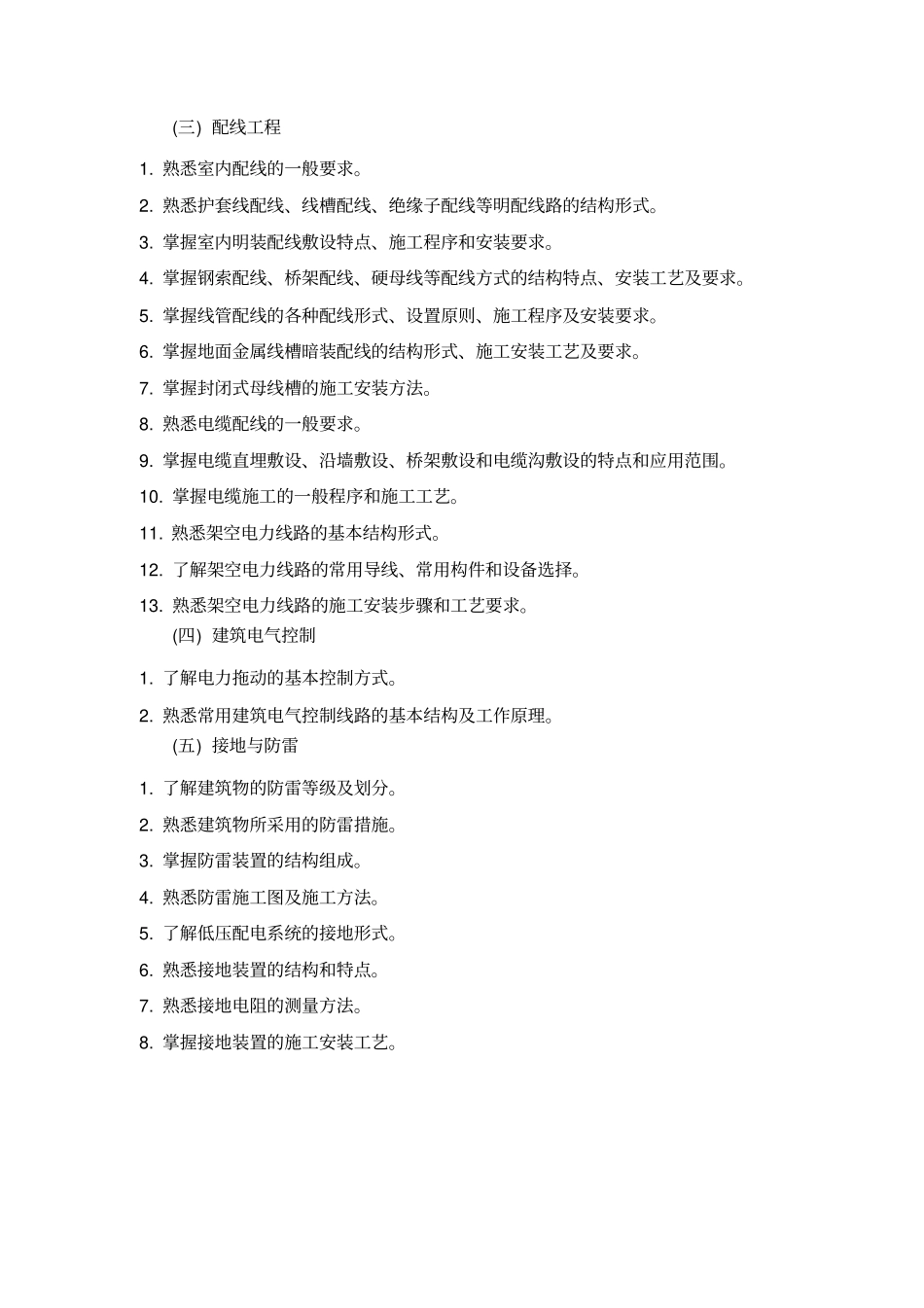

《建筑供配电系统安装》课程标准课程名称：《建筑供配电系统安装》适用专业：《建筑设备安装》专业课程性质：本课程是中等职业学校建筑设备安装专业及相关专业的一门主干专业课程。它的任务是：通过理论和实践教学使学生具备从事建筑设备安装施工和基层管理工作所必需的电气技术基本知识和基本技能，具有运用这些基本知识和基本技能解决生产实际问题的能力。课程目的：本课程教学目标是使学生具备必需的电气工程技术的基本知识和基本技能。(一)知识教学目标1.了解电力系统以及高压供配电系统的组成及结构，熟悉常用高低压电气设备的类型、用途、构造、原理、性能以及型号、规格等主要参数。2.熟悉室内配线工程、架空线路及电缆线路的结构特点和各类配线工程施工工艺。3.熟悉常用建筑电气控制线路的基本控制原理和控制电器的型号规格及其应用。4.熟悉防雷与接地的基本知识。5.理解电气安装技术规范、安全用电操作规程和现行的有关国家电气规范及标准。(二)能力培养目标1.能正确使用常用电工工具和电工仪器仪表。2.能正确识读电气平面图、电气系统图、电气原理图及接线图。3.具有查阅电工手册、产品说明及有关资料的能力。4.具有正确选用常用高低压电气设备的能力和建筑电气设备运行管理的能力。5.熟练掌握建筑电气工程的施工、安装和调试方法。(三)思想教育目标1.培养学生吃苦耐劳的工作作风。2.培养学生认真负责的工作态度。3.牢固树立安全生产意识。课程内容和要求：基础模块(一)常用电工材料1.熟悉常用导电材料的类型和性能。2.了解电缆的结构特征、型号规格和应用。3.熟悉各类导线的类型、性能及应用。4.常用绝缘材料及应用。5.熟悉常用绝缘材料的类型和性能。6.熟悉常用绝缘材料的绝缘等级和应用。7.熟悉常用安装材料的类型和性能。8.熟悉安装材料的选用和加工。(二)变配电系统1.了解电力系统的基本概念。2.了解变压器的类型和铭牌数据。3.理解变配电所中电气主接线的接线方式。4.了解功率因数补偿装置的结构组成和应用。5.熟悉常用高低压配电装置的作用、构造、型号、主要参数。6.了解配电装置的二次设备及二次接线。7.了解一般保护设施的原理及设置。8.熟悉变配电装置的施工安装和运行调试。9.了解常用低压配电的方式和特点。10.熟悉低压配电箱的类型、结构和安装方式。11.理解负荷计算的方法和导线选择原则。12.熟悉各类低压电器的用途、构造、型号及主要参数。13.熟悉配电箱与低压电器的安装工艺和要求。(三)配线工程1.熟悉室内配线的一般要求。2.熟悉护套线配线、线槽配线、绝缘子配线等明配线路的结构形式。3.掌握室内明装配线敷设特点、施工程序和安装要求。4.掌握钢索配线、桥架配线、硬母线等配线方式的结构特点、安装工艺及要求。5.掌握线管配线的各种配线形式、设置原则、施工程序及安装要求。6.掌握地面金属线槽暗装配线的结构形式、施工安装工艺及要求。7.掌握封闭式母线槽的施工安装方法。8.熟悉电缆配线的一般要求。9.掌握电缆直埋敷设、沿墙敷设、桥架敷设和电缆沟敷设的特点和应用范围。10.掌握电缆施工的一般程序和施工工艺。11.熟悉架空电力线路的基本结构形式。12.了解架空电力线路的常用导线、常用构件和设备选择。13.熟悉架空电力线路的施工安装步骤和工艺要求。(四)建筑电气控制1.了解电力拖动的基本控制方式。2.熟悉常用建筑电气控制线路的基本结构及工作原理。(五)接地与防雷1.了解建筑物的防雷等级及划分。2.熟悉建筑物所采用的防雷措施。3.掌握防雷装置的结构组成。4.熟悉防雷施工图及施工方法。5.了解低压配电系统的接地形式。6.熟悉接地装置的结构和特点。7.熟悉接地电阻的测量方法。8.掌握接地装置的施工安装工艺。选用模块(一)变配电系统了解电力负荷的等级和分类。了解短路电流的计算和继电保护。了解多层建筑的电气设计内容和设计方法。了解电气设备的运行与维护。(二)电气控制了解几种典型生产设备的电气控制线路。了解变流技术和自动调速装置的基本概念。了解几种典型可编程控制器的性能、特点和应用。实践性教学模块(一)实践性教学要求1.在课程教学中尽可能保证参观学时和实验学时。2.学生实验的分组率应达到100%，实验学时应保证在14学时...
