建筑力学复习的题目及答案详解VIP免费

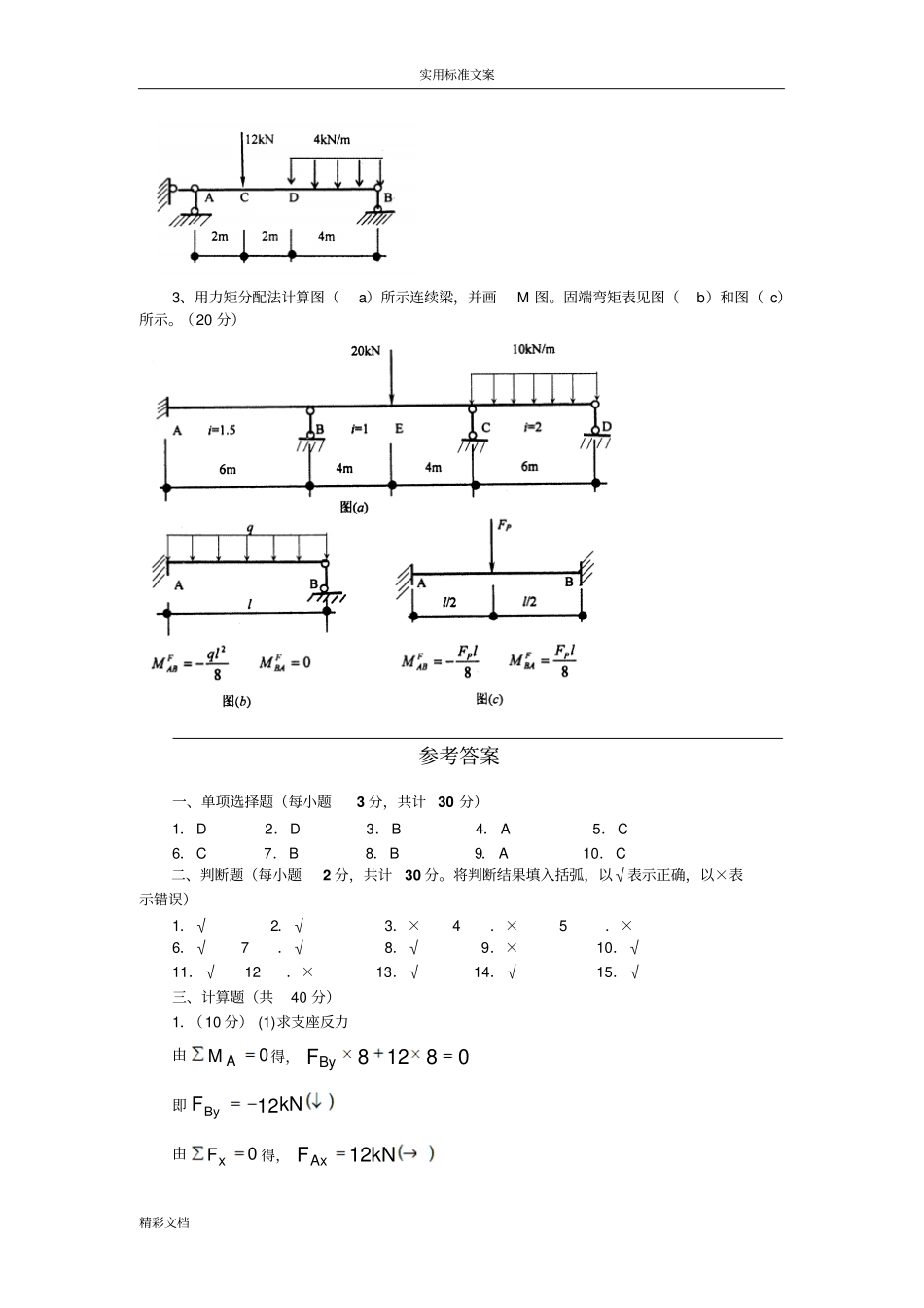

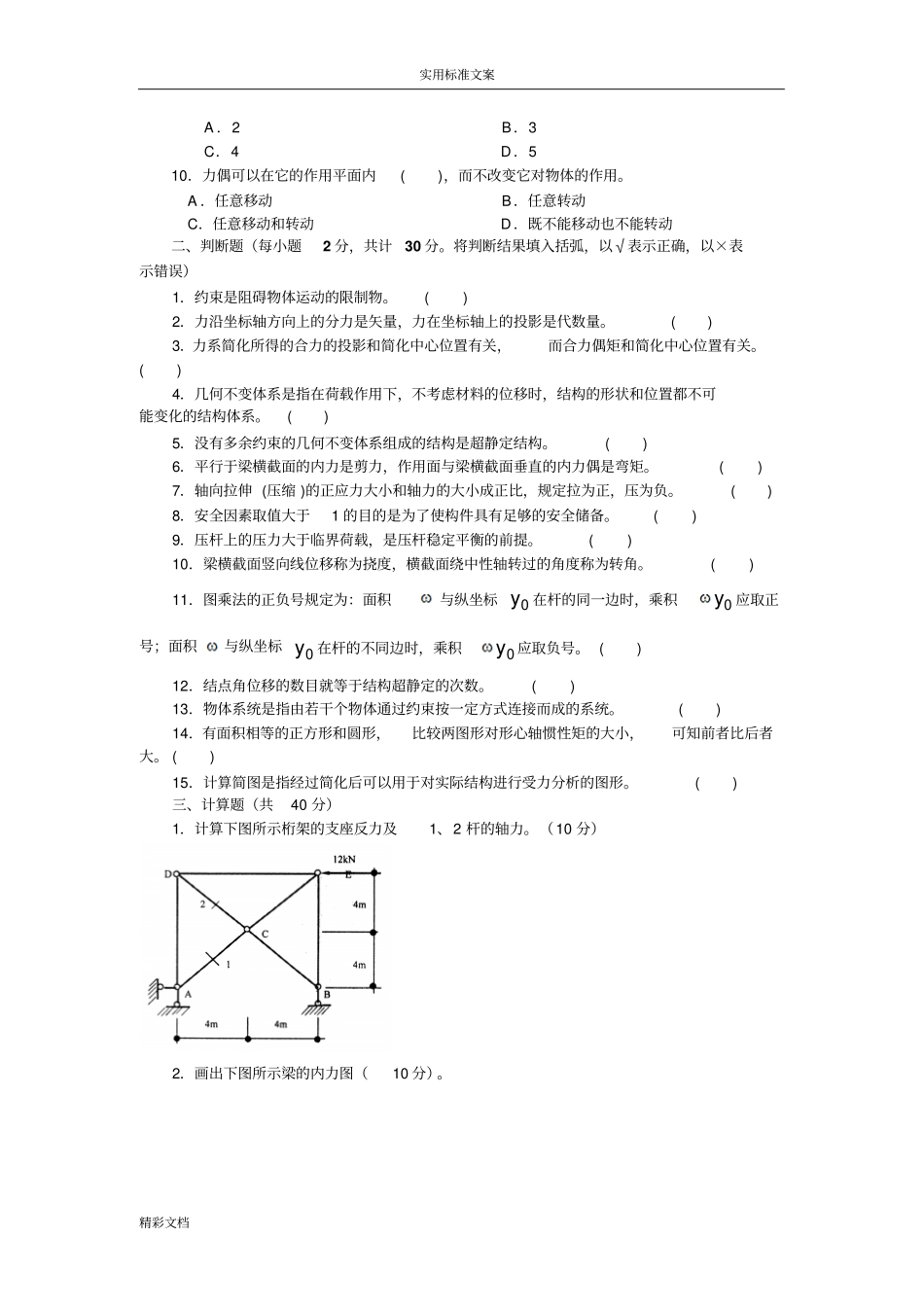

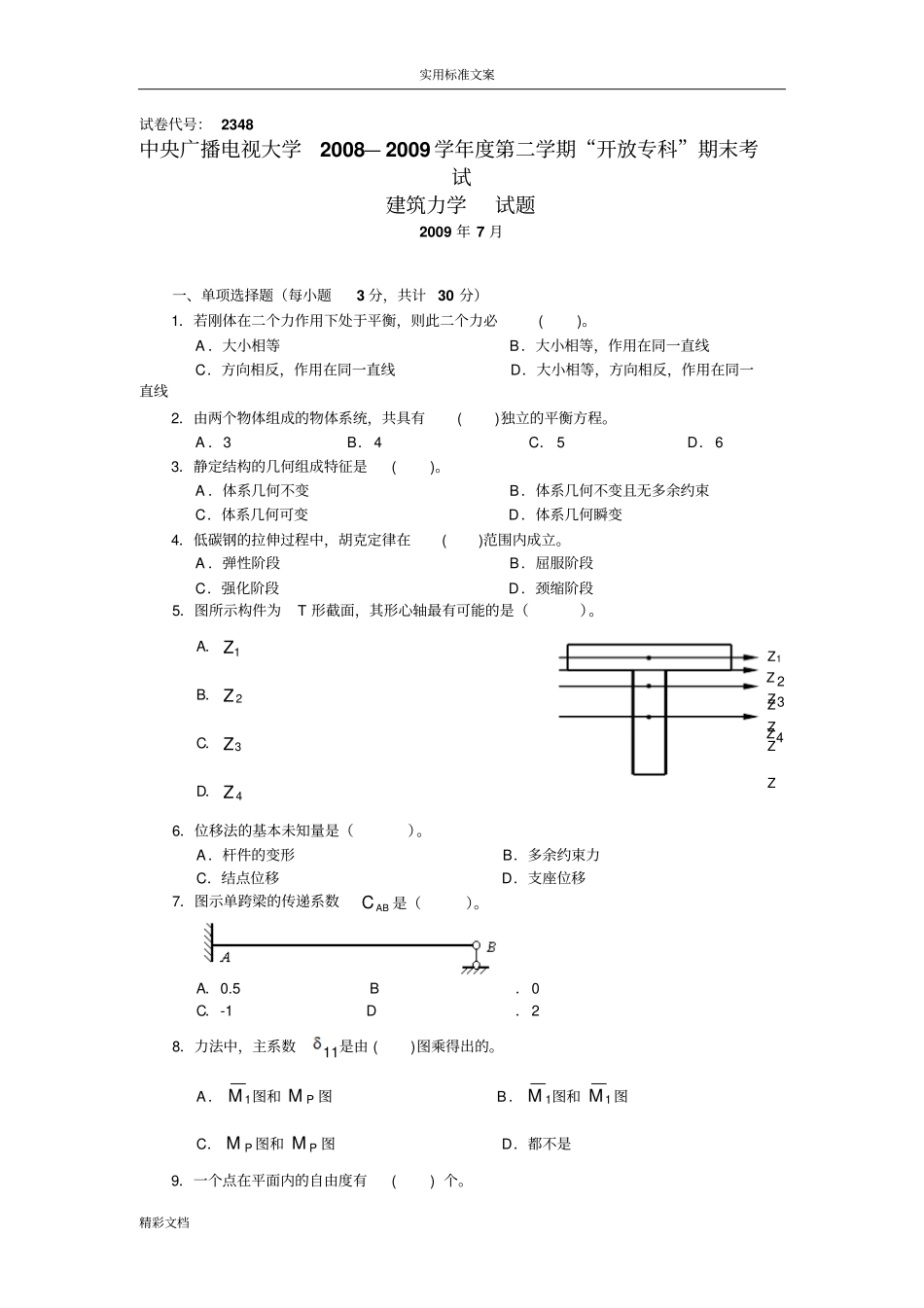

实用标准文案精彩文档试卷代号：2348中央广播电视大学2008—2009学年度第二学期“开放专科”期末考试建筑力学试题2009年7月一、单项选择题（每小题3分，共计30分）1．若刚体在二个力作用下处于平衡，则此二个力必()。A．大小相等B．大小相等，作用在同一直线C．方向相反，作用在同一直线D．大小相等，方向相反，作用在同一直线2．由两个物体组成的物体系统，共具有()独立的平衡方程。A．3B．4C．5D．63．静定结构的几何组成特征是()。A．体系几何不变B．体系几何不变且无多余约束C．体系几何可变D．体系几何瞬变4．低碳钢的拉伸过程中，胡克定律在()范围内成立。A．弹性阶段B．屈服阶段C．强化阶段D．颈缩阶段5．图所示构件为T形截面，其形心轴最有可能的是（）。A．1ZB．2ZC．3ZD．4Z6．位移法的基本未知量是（）。A．杆件的变形B．多余约束力C．结点位移D．支座位移7．图示单跨梁的传递系数ABC是（）。A．0.5B．0C．-1D．28．力法中，主系数11是由()图乘得出的。A．1M图和PM图B．1M图和1M图C．PM图和PM图D．都不是9．一个点在平面内的自由度有()个。1ZZ3ZZ4ZZ2ZZ实用标准文案精彩文档A．2B．3C．4D．510．力偶可以在它的作用平面内()，而不改变它对物体的作用。A．任意移动B．任意转动C．任意移动和转动D．既不能移动也不能转动二、判断题（每小题2分，共计30分。将判断结果填入括弧，以√表示正确，以×表示错误）1．约束是阻碍物体运动的限制物。()2．力沿坐标轴方向上的分力是矢量，力在坐标轴上的投影是代数量。()3．力系简化所得的合力的投影和简化中心位置有关，而合力偶矩和简化中心位置有关。()4．几何不变体系是指在荷载作用下，不考虑材料的位移时，结构的形状和位置都不可能变化的结构体系。()5．没有多余约束的几何不变体系组成的结构是超静定结构。()6．平行于梁横截面的内力是剪力，作用面与梁横截面垂直的内力偶是弯矩。()7．轴向拉伸(压缩)的正应力大小和轴力的大小成正比，规定拉为正，压为负。()8．安全因素取值大于1的目的是为了使构件具有足够的安全储备。()9．压杆上的压力大于临界荷载，是压杆稳定平衡的前提。()10．梁横截面竖向线位移称为挠度，横截面绕中性轴转过的角度称为转角。()11．图乘法的正负号规定为：面积与纵坐标0y在杆的同一边时，乘积0y应取正号；面积与纵坐标0y在杆的不同边时，乘积0y应取负号。()12．结点角位移的数目就等于结构超静定的次数。()13．物体系统是指由若干个物体通过约束按一定方式连接而成的系统。()14．有面积相等的正方形和圆形，比较两图形对形心轴惯性矩的大小，可知前者比后者大。()15．计算简图是指经过简化后可以用于对实际结构进行受力分析的图形。()三、计算题（共40分）1．计算下图所示桁架的支座反力及1、2杆的轴力。（10分）2．画出下图所示梁的内力图（10分）。实用标准文案精彩文档3、用力矩分配法计算图（a）所示连续梁，并画M图。固端弯矩表见图（b）和图（c）所示。（20分）参考答案一、单项选择题（每小题3分，共计30分）1．D2．D3．B4．A5．C6．C7．B8．B9．A10．C二、判断题（每小题2分，共计30分。将判断结果填入括弧，以√表示正确，以×表示错误）1．√2．√3．×4．×5．×6．√7．√8．√9．×10．√11．√12．×13．√14．√15．√三、计算题（共40分）1．（10分）(1)求支座反力由0AM得，08128ByF即kNFBy12由0xF得，kNFAx12实用标准文案精彩文档由0yF得，kNFAy12(2)求杆1、2的轴力由结点A的平衡条件，得kNFN2121（压）由结点B的平衡条件，得02NCBNFF2．（10分）(1)求支座反力由0AM，得06442128ByF即)(15kNFBy由0yF，得)(13154412kNFAy（2）画剪力图和弯矩图3．（20分）（1）计算转动刚度和分配系数65.144BABAiS，6.0BA4144BCBCiS，4.0BC4144CBCBiS，4.0CB6233CDCDiS，6.0CD（2）计算固端弯矩mkNqlMFCD4561081822mkNlFMMPFCBFBC20820818（3）分配与传递（4）画弯矩图（mkN）实用标准文案精彩文档试卷代号:2348中央广播电视大学2010-2011学年度第二学期“开放专科”期末考试建筑力学试题2011年7月一、单项选择题1.只限制物体向任何方向移动，不限制物体转动的支座为()A.固定铰支座B.固定端支座C....
