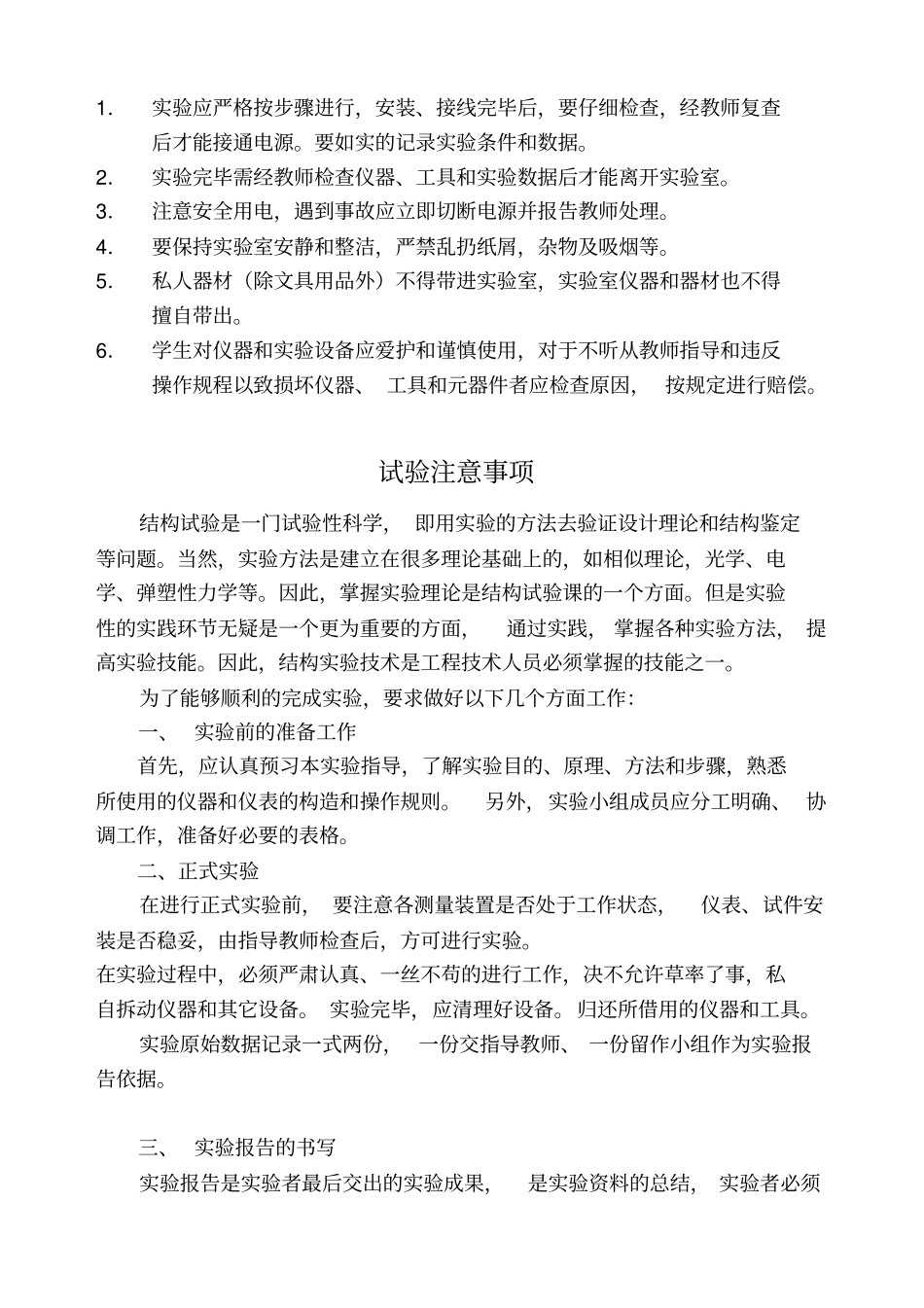

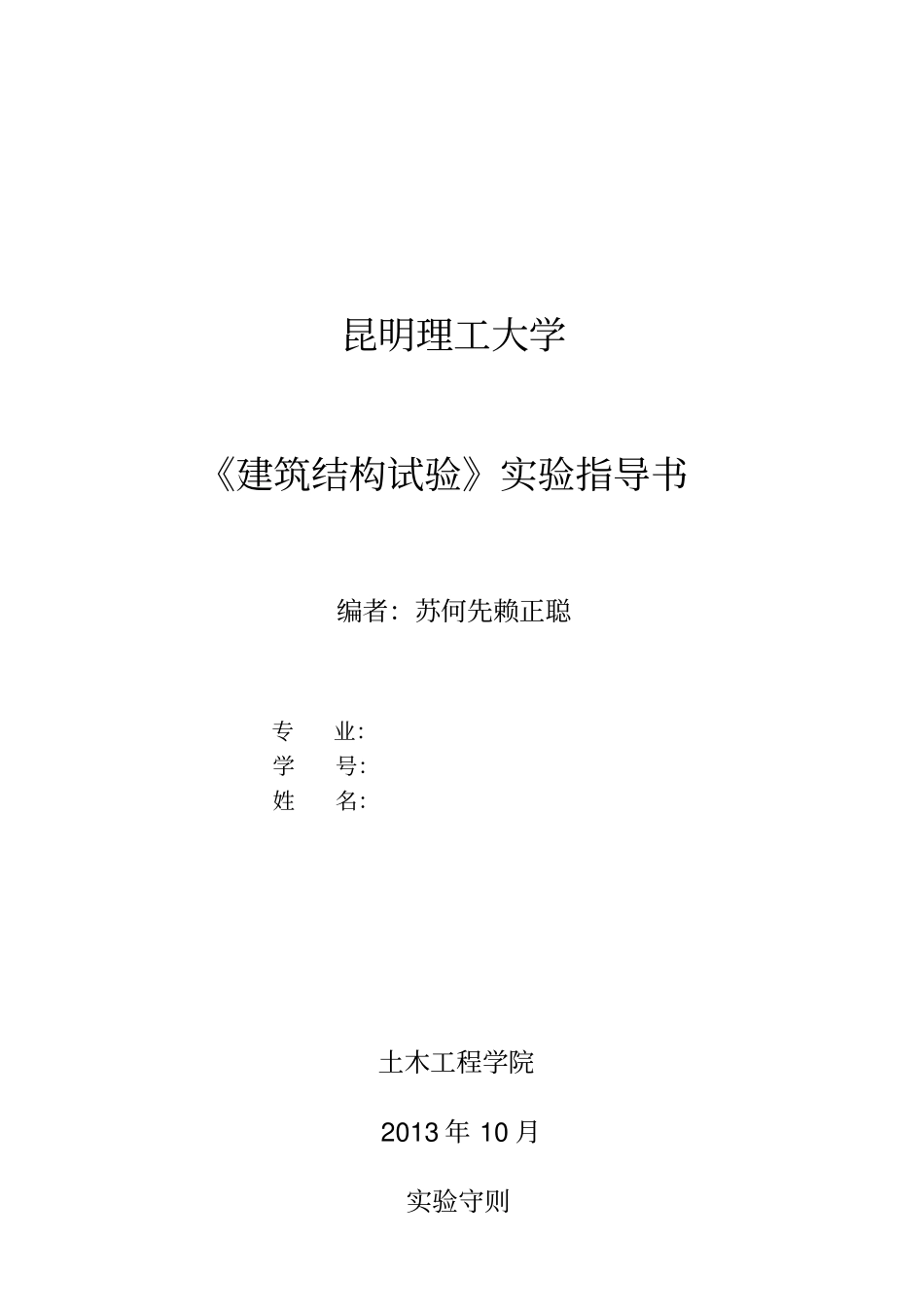

昆明理工大学《建筑结构试验》实验指导书编者：苏何先赖正聪专业：学号：姓名：土木工程学院2013年10月实验守则1．实验应严格按步骤进行，安装、接线完毕后，要仔细检查，经教师复查后才能接通电源。要如实的记录实验条件和数据。2．实验完毕需经教师检查仪器、工具和实验数据后才能离开实验室。3．注意安全用电，遇到事故应立即切断电源并报告教师处理。4．要保持实验室安静和整洁，严禁乱扔纸屑，杂物及吸烟等。5．私人器材（除文具用品外）不得带进实验室，实验室仪器和器材也不得擅自带出。6．学生对仪器和实验设备应爱护和谨慎使用，对于不听从教师指导和违反操作规程以致损坏仪器、工具和元器件者应检查原因，按规定进行赔偿。试验注意事项结构试验是一门试验性科学，即用实验的方法去验证设计理论和结构鉴定等问题。当然，实验方法是建立在很多理论基础上的，如相似理论，光学、电学、弹塑性力学等。因此，掌握实验理论是结构试验课的一个方面。但是实验性的实践环节无疑是一个更为重要的方面，通过实践，掌握各种实验方法，提高实验技能。因此，结构实验技术是工程技术人员必须掌握的技能之一。为了能够顺利的完成实验，要求做好以下几个方面工作：一、实验前的准备工作首先，应认真预习本实验指导，了解实验目的、原理、方法和步骤，熟悉所使用的仪器和仪表的构造和操作规则。另外，实验小组成员应分工明确、协调工作，准备好必要的表格。二、正式实验在进行正式实验前，要注意各测量装置是否处于工作状态，仪表、试件安装是否稳妥，由指导教师检查后，方可进行实验。在实验过程中，必须严肃认真、一丝不苟的进行工作，决不允许草率了事，私自拆动仪器和其它设备。实验完毕，应清理好设备。归还所借用的仪器和工具。实验原始数据记录一式两份，一份交指导教师、一份留作小组作为实验报告依据。三、实验报告的书写实验报告是实验者最后交出的实验成果，是实验资料的总结，实验者必须独立完成报告所要求的各项内容。一般实验报告应包括以下内容：１、实验报告一律使用昆明理工大学报告用纸；２、实验名称、日期、地点、条件和实验人员；３、实验目的、实验所用设备、仪器、仪表、并注明型号和精度等；４、实验方法及步骤，扼要说明实验原理及如何进行实验；５、实验数据应记录在表格中，整理实验原始数据必须注意有效位数的运算法则，不能虚构精度；６、实验结果，在实验中除根据实测数据进行整理计算结果外，一般还采用图表和曲线表达实验结果；７、结论。分析所得结果及误差，指出存在的问题及进一步改进措施，实验的收获及体会，思考题在报告中应做出回答。目录实验一机械式量测仪表的构造与使用1实验二电阻应变片的粘贴及防潮技术3实验三电桥的接桥方式和静态应变仪的使用6实验四结构的静载试验9实验五钢梁动力参数的测定146实验一机械式量测仪表的构造与使用一、实验的目的和要求：１、认识结构静载实验用的各种机械式量测仪表，了解它们的构造和性能，学习安装技术和使用方法。２、通过实测，可进一步熟悉等强梁的理论计算以及等强梁的质量检查。二、实验设备和器材：１、等强梁加载装置一套；２、三点挠度应变计一套；３、百分表及磁性表架各一只；４、游标卡尺、钢皮尺各一只。三、实验内容：１、通过使用熟悉这几种仪表的外貌，了解它们的工作原理和构造，使用方法和适用范围。２、在等强度梁上安装百分表、三点挠度应变计，在梁端施加砝码，测量等强度梁某一指定截面上的应变及挠度值。３、将实测值与理论值进行比较。四、实验方法和步骤：１、用游标卡尺和钢皮尺测量等强度梁截面尺寸（Ｌ，b,bx,x,,h）,记录在表１－１内，h要量５次取平均值。表格1-1等强度梁尺寸单位：mm项目尺寸第一次第二次第三次第四次第五次平均值Lbbxh２、用磁性表架在距梁端（砝码挂钩槽）120mm处的截面上安装百分表。（注意，百分表要有一定的压缩，并严格垂直于梁面）分别加码9.8N、19.6N至49Ｎ。将得到的逐级加、卸载时测量结果记录于表1－2。３、在离梁端12cm处的截面上，放上三点挠度应变仪计，测得的结果记录于表1－2。表1－2测量数据表序号荷载（N）百分表读数（mm）千分表读数（m...
