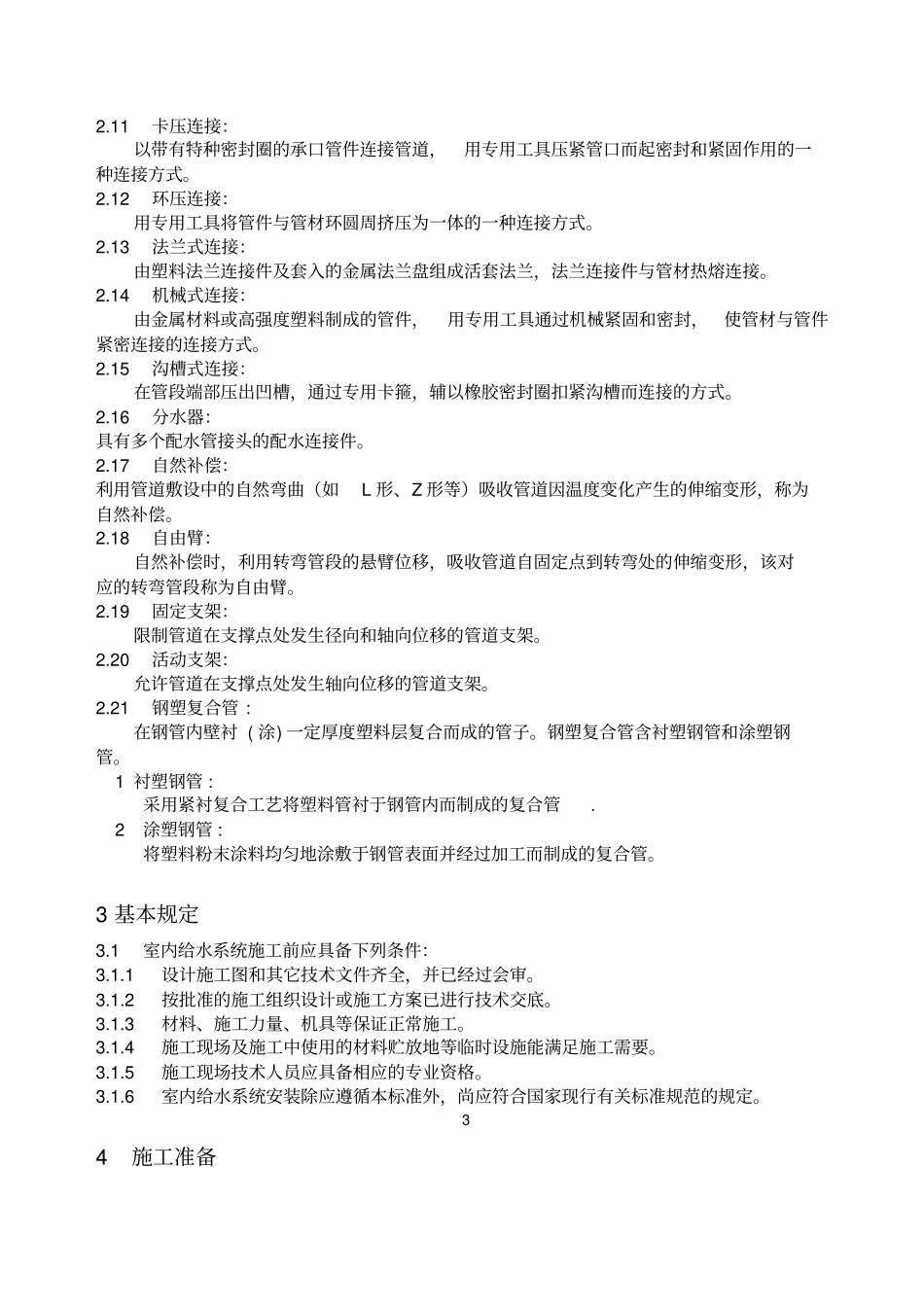

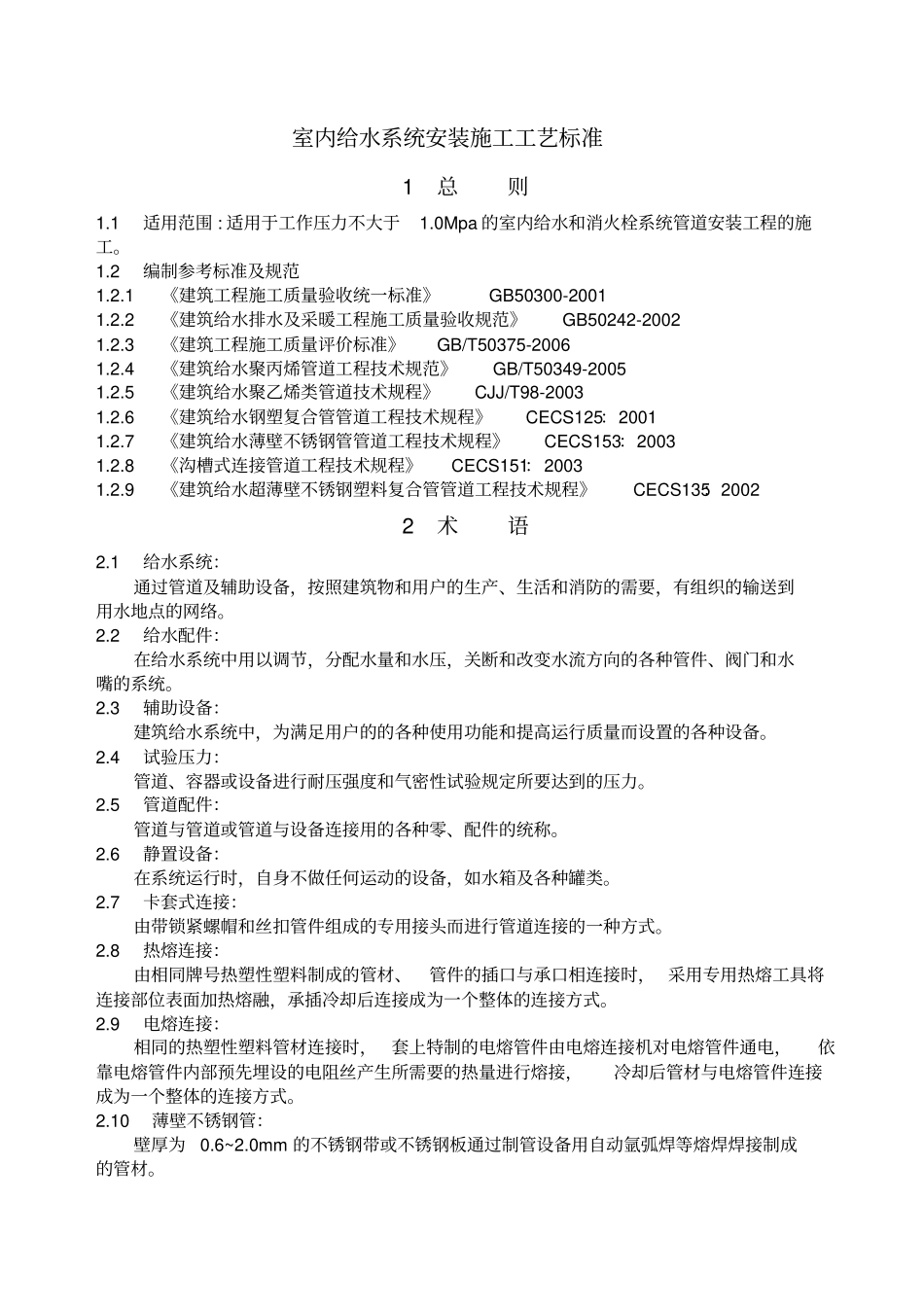

室内给水系统安装施工工艺标准1总则1.1适用范围:适用于工作压力不大于1.0Mpa的室内给水和消火栓系统管道安装工程的施工。1.2编制参考标准及规范1.2.1《建筑工程施工质量验收统一标准》GB50300-20011.2.2《建筑给水排水及采暖工程施工质量验收规范》GB50242-20021.2.3《建筑工程施工质量评价标准》GB/T50375-20061.2.4《建筑给水聚丙烯管道工程技术规范》GB/T50349-20051.2.5《建筑给水聚乙烯类管道技术规程》CJJ/T98-20031.2.6《建筑给水钢塑复合管管道工程技术规程》CECS125：20011.2.7《建筑给水薄壁不锈钢管管道工程技术规程》CECS153：20031.2.8《沟槽式连接管道工程技术规程》CECS151：20031.2.9《建筑给水超薄壁不锈钢塑料复合管管道工程技术规程》CECS135：20022术语2.1给水系统：通过管道及辅助设备，按照建筑物和用户的生产、生活和消防的需要，有组织的输送到用水地点的网络。2.2给水配件：在给水系统中用以调节，分配水量和水压，关断和改变水流方向的各种管件、阀门和水嘴的系统。2.3辅助设备：建筑给水系统中，为满足用户的的各种使用功能和提高运行质量而设置的各种设备。2.4试验压力：管道、容器或设备进行耐压强度和气密性试验规定所要达到的压力。2.5管道配件：管道与管道或管道与设备连接用的各种零、配件的统称。2.6静置设备：在系统运行时，自身不做任何运动的设备，如水箱及各种罐类。2.7卡套式连接：由带锁紧螺帽和丝扣管件组成的专用接头而进行管道连接的一种方式。2.8热熔连接：由相同牌号热塑性塑料制成的管材、管件的插口与承口相连接时，采用专用热熔工具将连接部位表面加热熔融，承插冷却后连接成为一个整体的连接方式。2.9电熔连接：相同的热塑性塑料管材连接时，套上特制的电熔管件由电熔连接机对电熔管件通电，依靠电熔管件内部预先埋设的电阻丝产生所需要的热量进行熔接，冷却后管材与电熔管件连接成为一个整体的连接方式。2.10薄壁不锈钢管：壁厚为0.6~2.0mm的不锈钢带或不锈钢板通过制管设备用自动氩弧焊等熔焊焊接制成的管材。2.11卡压连接：以带有特种密封圈的承口管件连接管道，用专用工具压紧管口而起密封和紧固作用的一种连接方式。2.12环压连接：用专用工具将管件与管材环圆周挤压为一体的一种连接方式。2.13法兰式连接：由塑料法兰连接件及套入的金属法兰盘组成活套法兰，法兰连接件与管材热熔连接。2.14机械式连接：由金属材料或高强度塑料制成的管件，用专用工具通过机械紧固和密封，使管材与管件紧密连接的连接方式。2.15沟槽式连接：在管段端部压出凹槽，通过专用卡箍，辅以橡胶密封圈扣紧沟槽而连接的方式。2.16分水器：具有多个配水管接头的配水连接件。2.17自然补偿：利用管道敷设中的自然弯曲（如L形、Z形等）吸收管道因温度变化产生的伸缩变形，称为自然补偿。2.18自由臂：自然补偿时，利用转弯管段的悬臂位移，吸收管道自固定点到转弯处的伸缩变形，该对应的转弯管段称为自由臂。2.19固定支架：限制管道在支撑点处发生径向和轴向位移的管道支架。2.20活动支架：允许管道在支撑点处发生轴向位移的管道支架。2.21钢塑复合管:在钢管内壁衬(涂)一定厚度塑料层复合而成的管子。钢塑复合管含衬塑钢管和涂塑钢管。1衬塑钢管:采用紧衬复合工艺将塑料管衬于钢管内而制成的复合管.2涂塑钢管:将塑料粉末涂料均匀地涂敷于钢管表面并经过加工而制成的复合管。3基本规定3.1室内给水系统施工前应具备下列条件：3.1.1设计施工图和其它技术文件齐全，并已经过会审。3.1.2按批准的施工组织设计或施工方案已进行技术交底。3.1.3材料、施工力量、机具等保证正常施工。3.1.4施工现场及施工中使用的材料贮放地等临时设施能满足施工需要。3.1.5施工现场技术人员应具备相应的专业资格。3.1.6室内给水系统安装除应遵循本标准外，尚应符合国家现行有关标准规范的规定。34施工准备4.1技术准备4.1.1熟悉施工图，查核设计与相关专业结合进行图纸会审。4.1.2依据合同施工图纸要求编制施工组织设计。4.1.3组织施工人员熟悉施工图，了解设计意图和规范规定。4.1.4新材料、新工艺向供方或生产厂家索取技术手册，对施工人员岗前培训。4.1.5按批准的施工组织设计对...
