建筑隔声量计算VIP免费

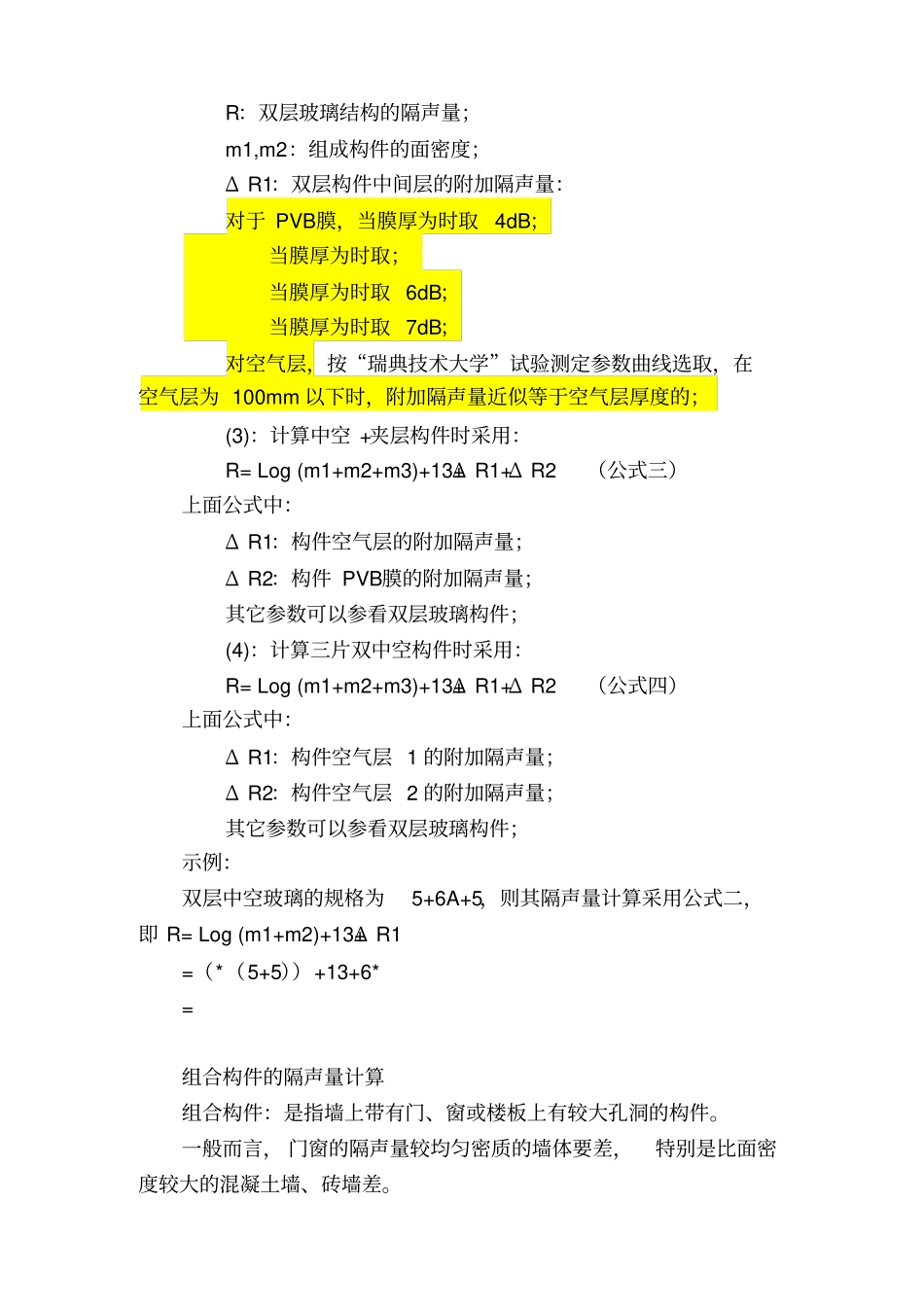

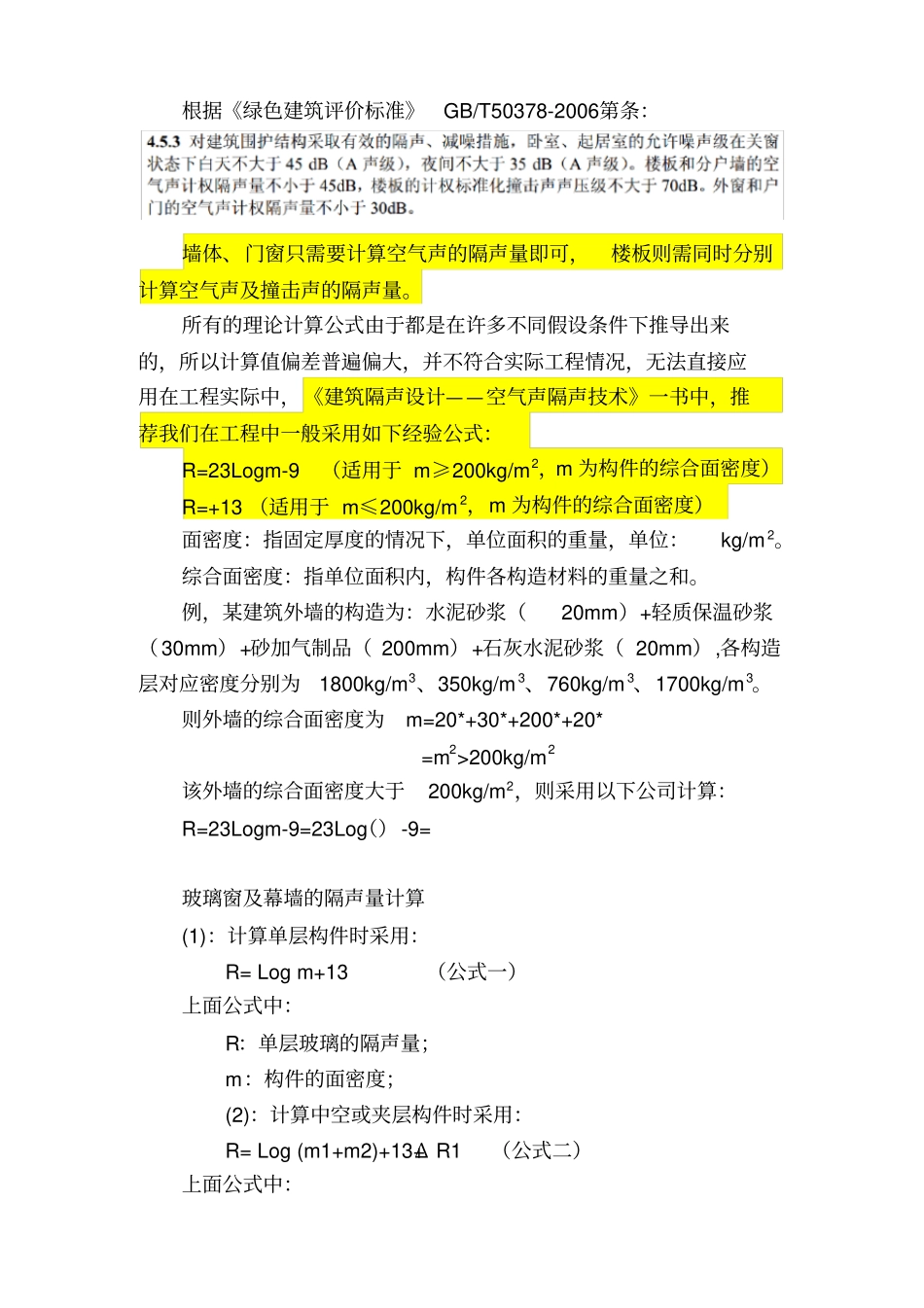

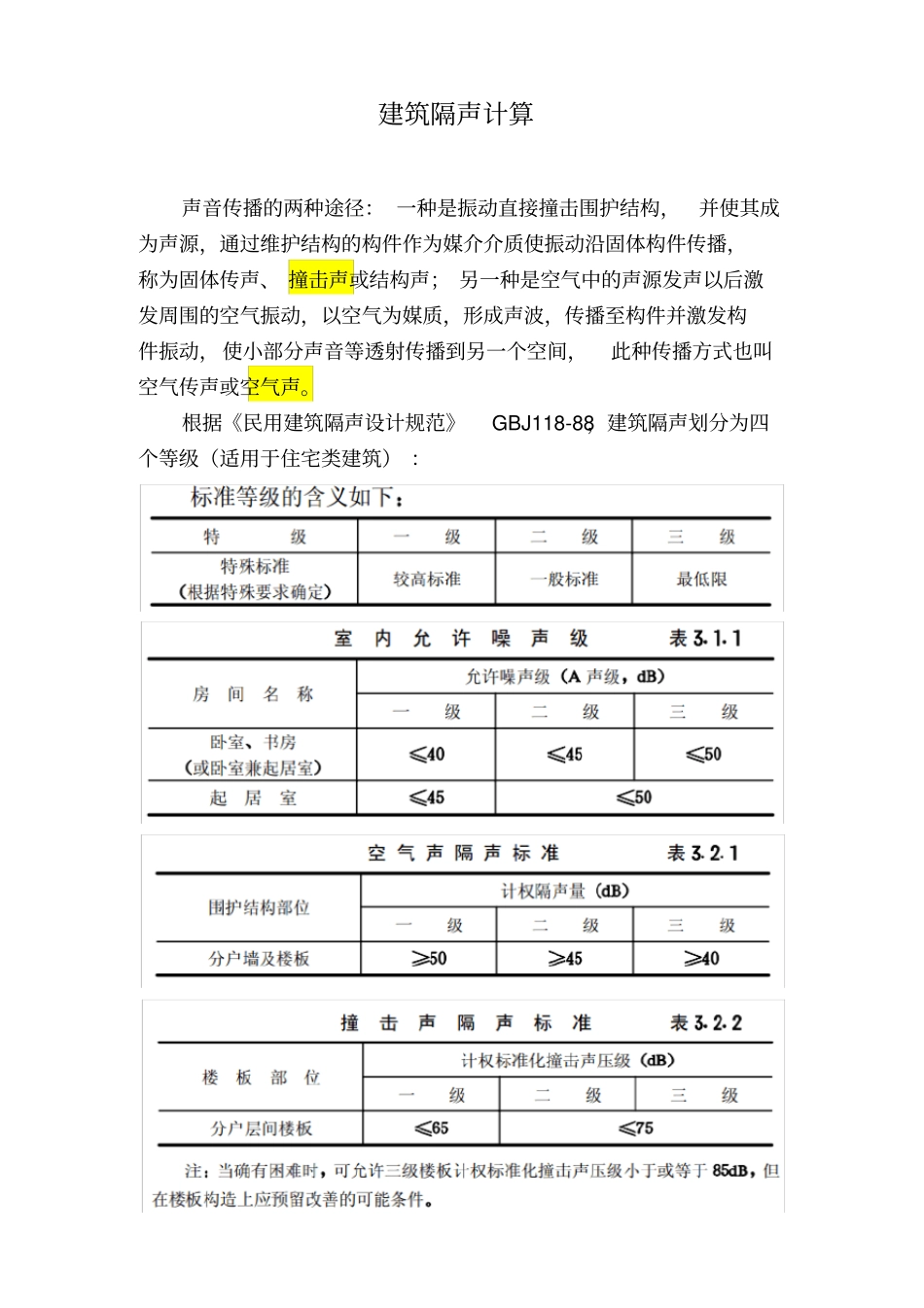

建筑隔声计算声音传播的两种途径：一种是振动直接撞击围护结构，并使其成为声源，通过维护结构的构件作为媒介介质使振动沿固体构件传播，称为固体传声、撞击声或结构声；另一种是空气中的声源发声以后激发周围的空气振动，以空气为媒质，形成声波，传播至构件并激发构件振动，使小部分声音等透射传播到另一个空间，此种传播方式也叫空气传声或空气声。根据《民用建筑隔声设计规范》GBJ118-88，建筑隔声划分为四个等级（适用于住宅类建筑）：根据《绿色建筑评价标准》GB/T50378-2006第条：墙体、门窗只需要计算空气声的隔声量即可，楼板则需同时分别计算空气声及撞击声的隔声量。所有的理论计算公式由于都是在许多不同假设条件下推导出来的，所以计算值偏差普遍偏大，并不符合实际工程情况，无法直接应用在工程实际中，《建筑隔声设计——空气声隔声技术》一书中，推荐我们在工程中一般采用如下经验公式：R=23Logm-9（适用于m≥200kg/m2，m为构件的综合面密度）R=+13（适用于m≤200kg/m2，m为构件的综合面密度）面密度：指固定厚度的情况下，单位面积的重量，单位：kg/m2。综合面密度：指单位面积内，构件各构造材料的重量之和。例，某建筑外墙的构造为：水泥砂浆（20mm）+轻质保温砂浆（30mm）+砂加气制品（200mm）+石灰水泥砂浆（20mm）,各构造层对应密度分别为1800kg/m3、350kg/m3、760kg/m3、1700kg/m3。则外墙的综合面密度为m=20*+30*+200*+20*=m2>200kg/m2该外墙的综合面密度大于200kg/m2，则采用以下公司计算：R=23Logm-9=23Log（）-9=玻璃窗及幕墙的隔声量计算(1)：计算单层构件时采用：R=Logm+13（公式一）上面公式中：R：单层玻璃的隔声量；m：构件的面密度；(2)：计算中空或夹层构件时采用：R=Log(m1+m2)+13+ΔR1（公式二）上面公式中：R：双层玻璃结构的隔声量；m1,m2：组成构件的面密度；ΔR1：双层构件中间层的附加隔声量：对于PVB膜，当膜厚为时取4dB；当膜厚为时取；当膜厚为时取6dB；当膜厚为时取7dB；对空气层，按“瑞典技术大学”试验测定参数曲线选取，在空气层为100mm以下时，附加隔声量近似等于空气层厚度的；(3)：计算中空+夹层构件时采用：R=Log(m1+m2+m3)+13+ΔR1+ΔR2（公式三）上面公式中：ΔR1：构件空气层的附加隔声量；ΔR2：构件PVB膜的附加隔声量；其它参数可以参看双层玻璃构件；(4)：计算三片双中空构件时采用：R=Log(m1+m2+m3)+13+ΔR1+ΔR2（公式四）上面公式中：ΔR1：构件空气层1的附加隔声量；ΔR2：构件空气层2的附加隔声量；其它参数可以参看双层玻璃构件；示例：双层中空玻璃的规格为5+6A+5，则其隔声量计算采用公式二，即R=Log(m1+m2)+13+ΔR1=（*（5+5））+13+6*=组合构件的隔声量计算组合构件：是指墙上带有门、窗或楼板上有较大孔洞的构件。一般而言，门窗的隔声量较均匀密质的墙体要差，特别是比面密度较大的混凝土墙、砖墙差。设计时，不可用加大墙体的隔声量来弥补门窗隔声的不足，应尽可能使组合构件中各不同构件有相同的传声度或相同的传声量ST，T是传声系数，S是该构件的面积，要提高组合墙的隔声量，最经济的方法是提高隔声性能较差的门窗的隔声量。实际建筑中，单从隔声量来考虑，墙的隔声量要比门窗的隔声量高出10-15db即可。组合构件的隔声量，应在等传声度的原则下，先求出各组成构件的传声度ST，再求出组合构件的总传声度∑SnTn：∑SnTn＝S1T1+S2T2+S3T3+S4T4+⋯⋯然后再求出组合构件的等效传声系数或叫平均传声系数T0:T0＝总传声度/构件总面积＝（S1T1+S2T2+S3T3+S4T4）/（S1+S2+S3+S4）＝∑SnTn/∑Sn构件的传声系数T与构件的隔声量R的关系如下：R=10Log（1/T）即：T=10-R/10由上推出R0=10Log（∑Sn/∑SnTn）=10Log（∑Sn/∑（Sn·10-R/10）在实际工程中，一般采用通过上式得出的简化计算公式：R=RC+10Log（SQ/SC）其中：RC：门、窗、幕墙等玻璃的隔声量SC：门、窗、幕墙等玻璃的面积SQ：除SC外的墙体的面积提高门窗的隔声量的方法对于门：1、增加门扇重量和厚度（质量定律），但不能太重或太厚，常规建筑隔声门的重量在50kg/m2以内，厚度不大于80mm。2、在门扇内形成空腹，内填吸声材料。隔声门门扇的隔声量可做到40-4...
