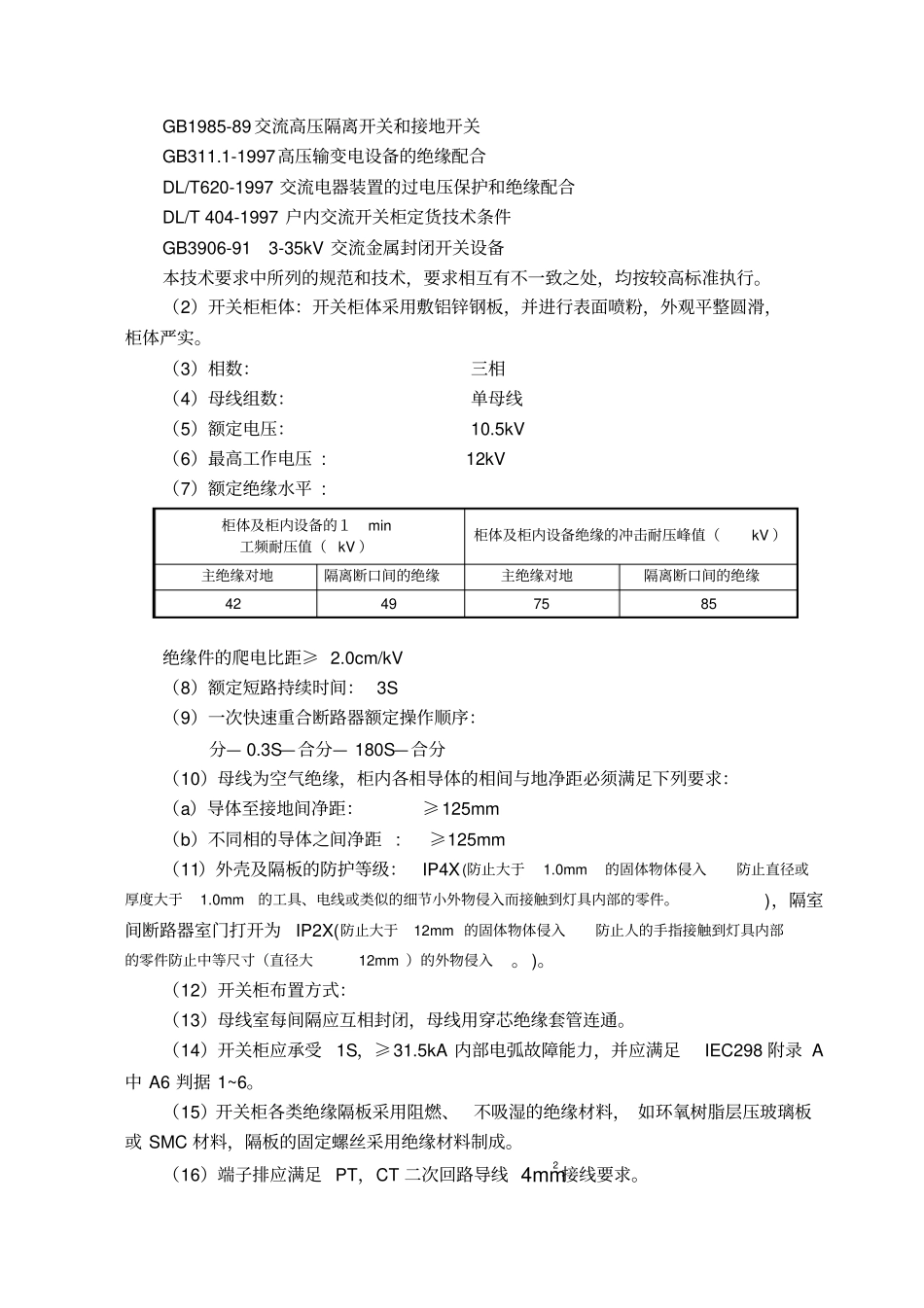

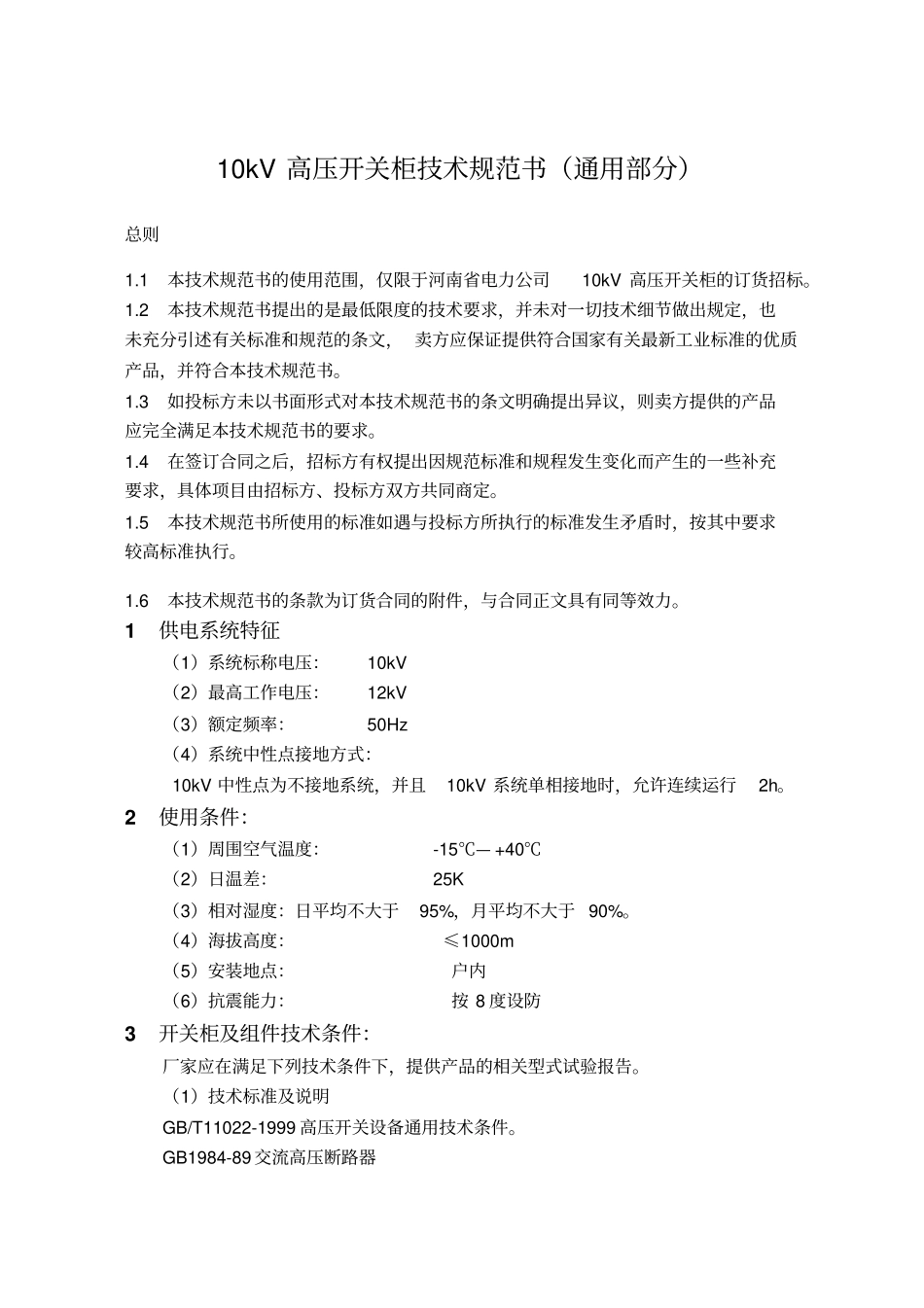

10kV高压开关柜技术规范书（通用部分）总则1.1本技术规范书的使用范围，仅限于河南省电力公司10kV高压开关柜的订货招标。1.2本技术规范书提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文，卖方应保证提供符合国家有关最新工业标准的优质产品，并符合本技术规范书。1.3如投标方未以书面形式对本技术规范书的条文明确提出异议，则卖方提供的产品应完全满足本技术规范书的要求。1.4在签订合同之后，招标方有权提出因规范标准和规程发生变化而产生的一些补充要求，具体项目由招标方、投标方双方共同商定。1.5本技术规范书所使用的标准如遇与投标方所执行的标准发生矛盾时，按其中要求较高标准执行。1.6本技术规范书的条款为订货合同的附件，与合同正文具有同等效力。1供电系统特征（1）系统标称电压：10kV（2）最高工作电压：12kV（3）额定频率：50Hz（4）系统中性点接地方式：10kV中性点为不接地系统，并且10kV系统单相接地时，允许连续运行2h。2使用条件：（1）周围空气温度：-15℃—+40℃（2）日温差：25K（3）相对湿度：日平均不大于95%，月平均不大于90%。（4）海拔高度：≤1000m（5）安装地点：户内（6）抗震能力：按8度设防3开关柜及组件技术条件：厂家应在满足下列技术条件下，提供产品的相关型式试验报告。（1）技术标准及说明GB/T11022-1999高压开关设备通用技术条件。GB1984-89交流高压断路器GB1985-89交流高压隔离开关和接地开关GB311.1-1997高压输变电设备的绝缘配合DL/T620-1997交流电器装置的过电压保护和绝缘配合DL/T404-1997户内交流开关柜定货技术条件GB3906-913-35kV交流金属封闭开关设备本技术要求中所列的规范和技术，要求相互有不一致之处，均按较高标准执行。（2）开关柜柜体：开关柜体采用敷铝锌钢板，并进行表面喷粉，外观平整圆滑，柜体严实。（3）相数：三相（4）母线组数：单母线（5）额定电压：10.5kV（6）最高工作电压:12kV（7）额定绝缘水平:柜体及柜内设备的１min工频耐压值（kV）柜体及柜内设备绝缘的冲击耐压峰值（kV）主绝缘对地隔离断口间的绝缘主绝缘对地隔离断口间的绝缘42497585绝缘件的爬电比距≥2.0cm/kV（8）额定短路持续时间：3S（9）一次快速重合断路器额定操作顺序：分—0.3S—合分—180S—合分（10）母线为空气绝缘，柜内各相导体的相间与地净距必须满足下列要求：（a）导体至接地间净距：≥125mm（b）不同相的导体之间净距:≥125mm（11）外壳及隔板的防护等级：IP4X(防止大于1.0mm的固体物体侵入防止直径或厚度大于1.0mm的工具、电线或类似的细节小外物侵入而接触到灯具内部的零件。)，隔室间断路器室门打开为IP2X(防止大于12mm的固体物体侵入防止人的手指接触到灯具内部的零件防止中等尺寸（直径大12mm）的外物侵入。)。（12）开关柜布置方式：（13）母线室每间隔应互相封闭，母线用穿芯绝缘套管连通。（14）开关柜应承受1S，≥31.5kA内部电弧故障能力，并应满足IEC298附录A中A6判据1~6。（15）开关柜各类绝缘隔板采用阻燃、不吸湿的绝缘材料，如环氧树脂层压玻璃板或SMC材料，隔板的固定螺丝采用绝缘材料制成。（16）端子排应满足PT，CT二次回路导线4mm2接线要求。（17）柜体尺寸:现场尺寸为准计量用互感器技术条件：1)准确度等级（高压电流互感器0.2S级、电压互感器0.2级）2)应采用铝牌、或铁牌，且固定牢固（铆钉、浇注）3)互感器绕组极性规定为减极性4)穿心式互感器穿心匝数，应标注在互感器铭牌的变比下，一次穿心匝数必须为一匝。5)高压电流互感器应采用多变比6)器身要求：没有明显伤痕和裂纹；铭牌、接线端钮及标识应俱全，接线端钮不能缺少、损坏或无标记，接线端钮必须是浇注上的；互感器应为绝缘浇注式；互感器的极性标志必须清晰、必须是浇注上的；多变比的电流互感器在铭牌或面板上必须标有不同电流比的接线方式。4原则要求：a.高压开关柜应具备防止误分、合断路器b.防止带负荷分、合隔离开关或隔离插头c.防止带接地刀（或接地线）送电d.防止带电合接地刀（或挂接地线）e.防止误入带电隔室5专项技术要求（1）运输方式单柜包装运输（2）母线跨桥相关联的柜，要满足双列面对面...
