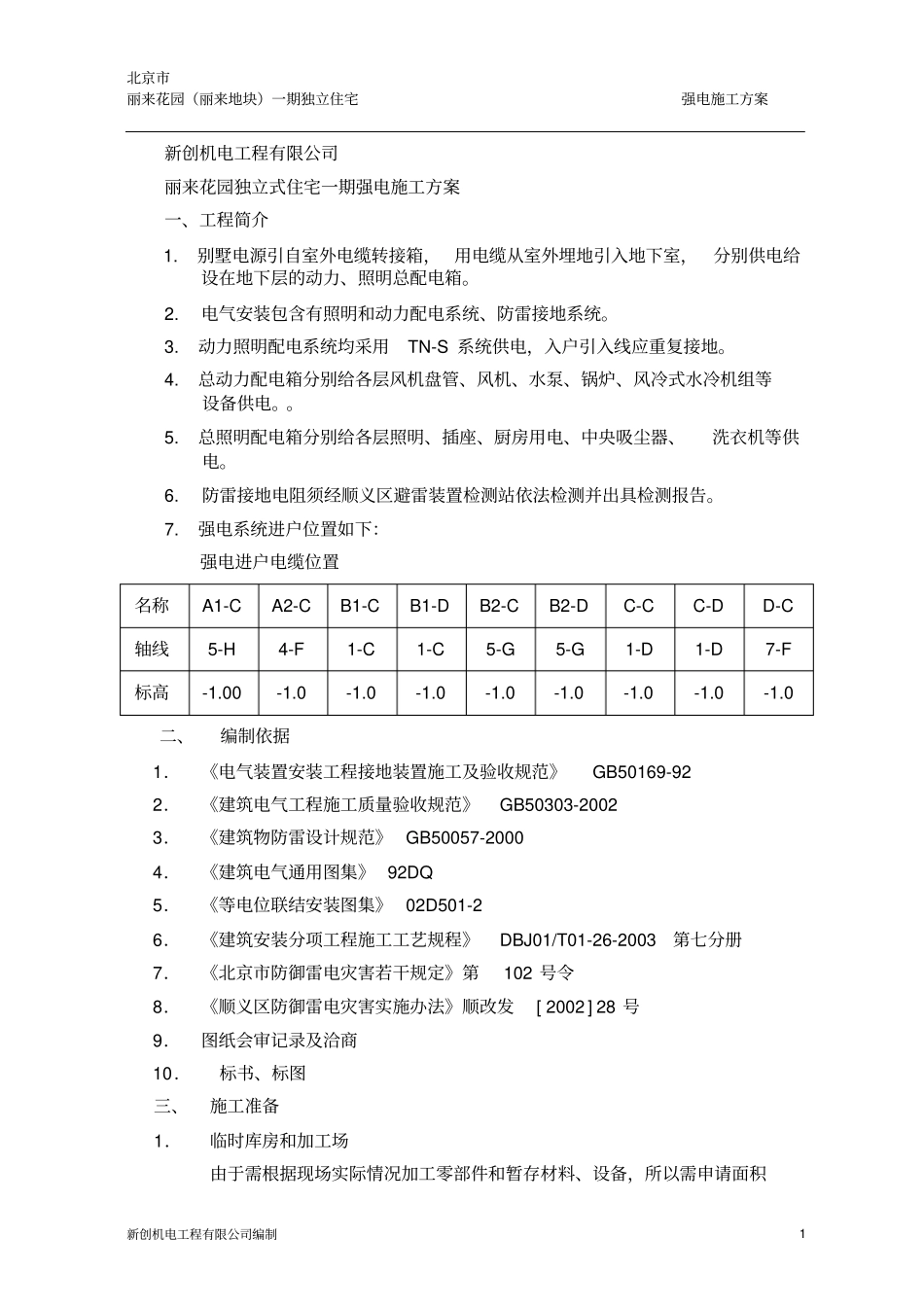

北京市丽来花园(丽来地块)一期独立住宅强电施工方案新创机电工程有限公司编制1新创机电工程有限公司丽来花园独立式住宅一期强电施工方案一、工程简介1.别墅电源引自室外电缆转接箱,用电缆从室外埋地引入地下室,分别供电给设在地下层的动力、照明总配电箱。2.电气安装包含有照明和动力配电系统、防雷接地系统。3.动力照明配电系统均采用TN-S系统供电,入户引入线应重复接地。4.总动力配电箱分别给各层风机盘管、风机、水泵、锅炉、风冷式水冷机组等设备供电。。5.总照明配电箱分别给各层照明、插座、厨房用电、中央吸尘器、洗衣机等供电。6.防雷接地电阻须经顺义区避雷装置检测站依法检测并出具检测报告。7.强电系统进户位置如下:强电进户电缆位置名称A1-CA2-CB1-CB1-DB2-CB2-DC-CC-DD-C轴线5-H4-F1-C1-C5-G5-G1-D1-D7-F标高-1.00-1.0-1.0-1.0-1.0-1.0-1.0-1.0-1.0二、编制依据1.《电气装置安装工程接地装置施工及验收规范》GB50169-922.《建筑电气工程施工质量验收规范》GB50303-20023.《建筑物防雷设计规范》GB50057-20004.《建筑电气通用图集》92DQ5.《等电位联结安装图集》02D501-26.《建筑安装分项工程施工工艺规程》DBJ01/T01-26-2003第七分册7.《北京市防御雷电灾害若干规定》第102号令8.《顺义区防御雷电灾害实施办法》顺改发[2002]28号9.图纸会审记录及洽商10.标书、标图三、施工准备1.临时库房和加工场由于需根据现场实际情况加工零部件和暂存材料、设备,所以需申请面积北京市丽来花园(丽来地块)一期独立住宅强电施工方案新创机电工程有限公司编制2约130平方米的空地,由施工队搭建临时库房和加工场。2.技术准备工作1)组织施工人员了解工地现场情况及周边环境,以便更合理地组织施工。2)施工人员认真熟悉图纸,理解设计意图和要求,核对图纸的施工说明、图纸、标书的要求有否矛盾,发现问题及时向上级反映,以便得到及时的指导。3)专业技术人员准备好各工序的技术交底,对施工班组进行细致的技术交底让工人明白施工要求、常见的质量纰漏、质量目标、安全事项、进度要求等以加强工作责任性和技术水平。4)要求各施工队准备好相应的施工验收规范和标准图集。3.主要施工机具电气工程施工机具、检测设备一览表序号名称规格单位数量1电焊机BX–200-500台53砂轮切割机300型台33砂轮切割机400型台34氧乙炔带表割炬套15电锤25B把56手电钻1613把67手动葫芦1T~5T只28液压弯管器LWG2-10B台29手动弯管器G20-G25台510空气压缩机0.6M3台111漏电开关检测仪台112接地电阻摇表只113绝缘摇表只1北京市丽来花园(丽来地块)一期独立住宅强电施工方案新创机电工程有限公司编制314机械压端子钳1.5~35MM2台115液压端子钳16~240MM2台216钳形电流表只217手动套丝工具套5四、主要设备和材料主要设备设备名称A1-CA2-CB1-CB1-DB2-CB2-DC-CC-DD-C总动力配电箱AL2019138711615总照明配电箱AP2019138711615厨房配电箱2019138711615配电箱2001901308070110601050主要材料序号产品名称及规格型号单位数量1BV-2.5米1900002BV-4.0米162003BV-10米6004YJV-5X25米120005YJV-3X4米55006YJV22-1KV-4X70+35米50007ZR-YJV22-1KV-4X25+16米50008ZR-YJV-5X4米60009ZR-YJV-5X6米600010ZR-YJV-5X10米550011ZR-YJV-5X2.5米5500北京市丽来花园(丽来地块)一期独立住宅强电施工方案新创机电工程有限公司编制412ZR-YJV-5X16米600013线槽150X100米520014电线管(热镀锌钢管)20米16000015电线管(热镀锌钢管)25米1040016电线管(热镀锌钢管)32米770017电线管(焊接钢管)40米410018电线管(焊接钢管)80米450019镀锌扁钢-25X4米6000五、施工进度计划和劳动力安排见附表六、防雷与接地安装1.住宅为三类防雷建筑物,在屋面屋脊檐口贴敷25x4镀锌扁钢避雷带,利用建筑物结构柱内对角的二根主筋作引下线(每根不小于16mm),若无主筋则需暗敷一根直径≥12镀锌圆钢作为引下线。2.钢屋架及屋顶所有金属构件均应与避雷带及引下线作可靠焊接。3.所有避雷装置材料必须热镀锌,圆钢直径不小于12,扁钢采用25×4mm,连接无特殊说明均为焊接,焊缝部位及镀锌层损伤部位必须做防锈处理。4.利用结构基础作为综合...
