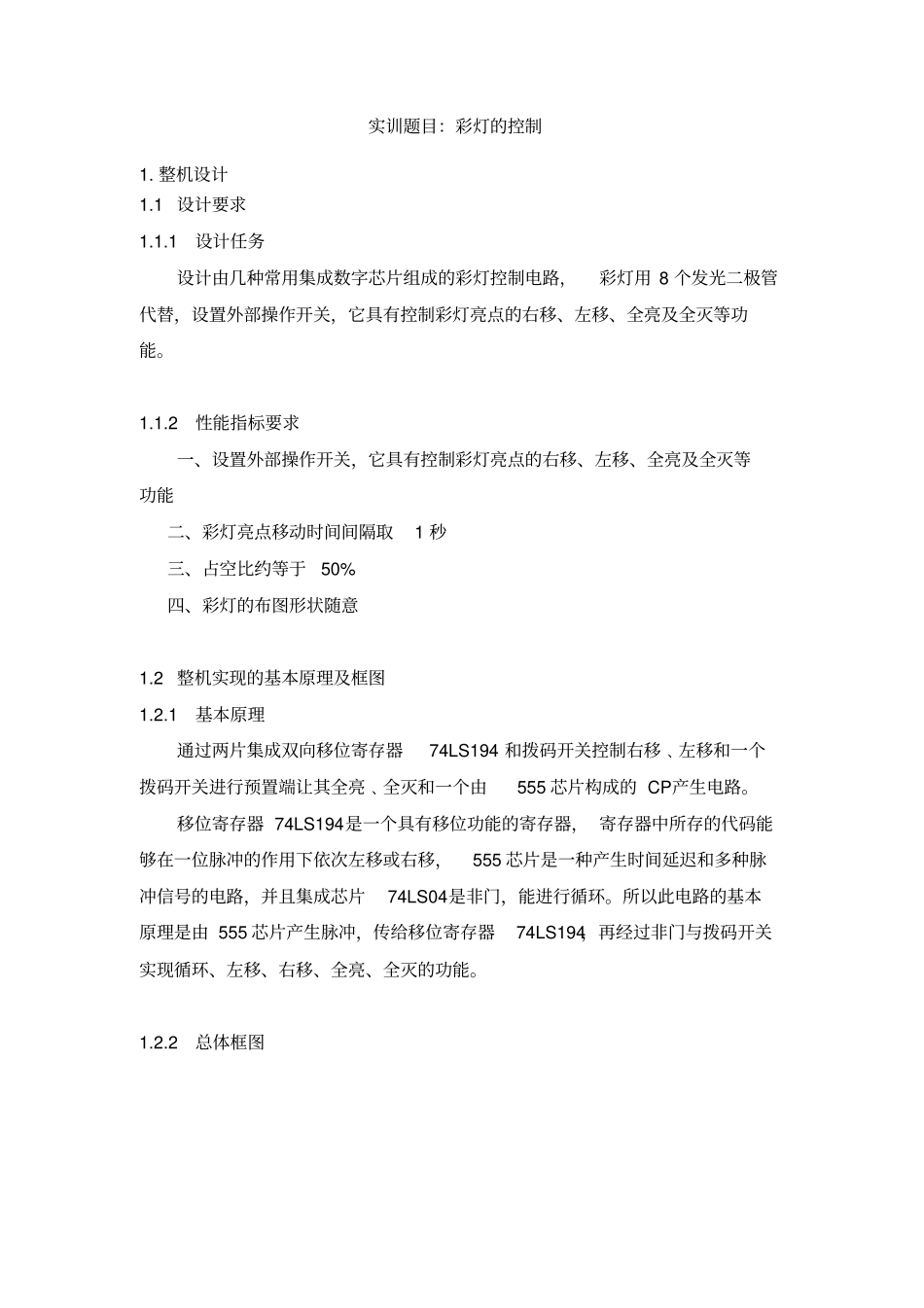

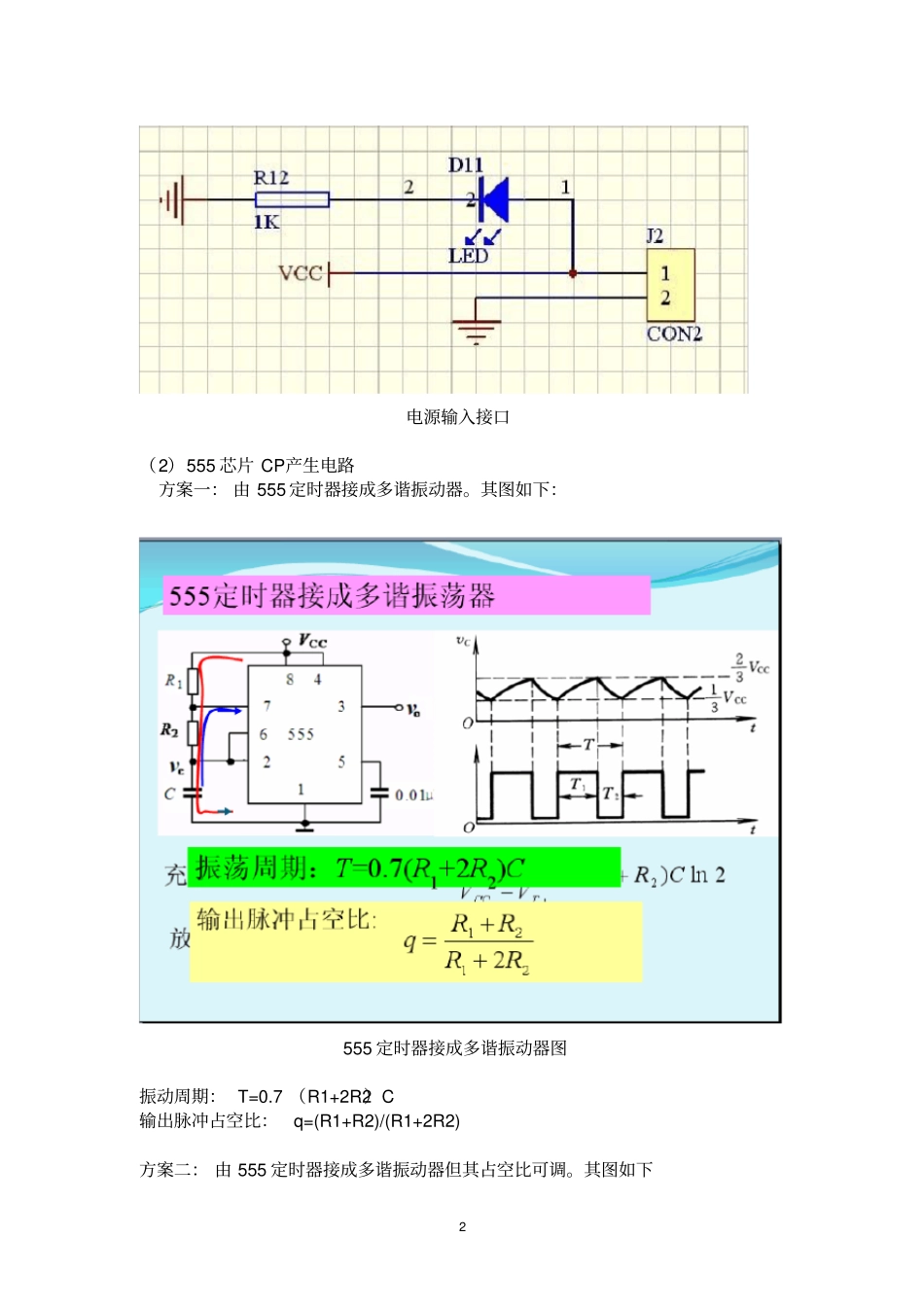

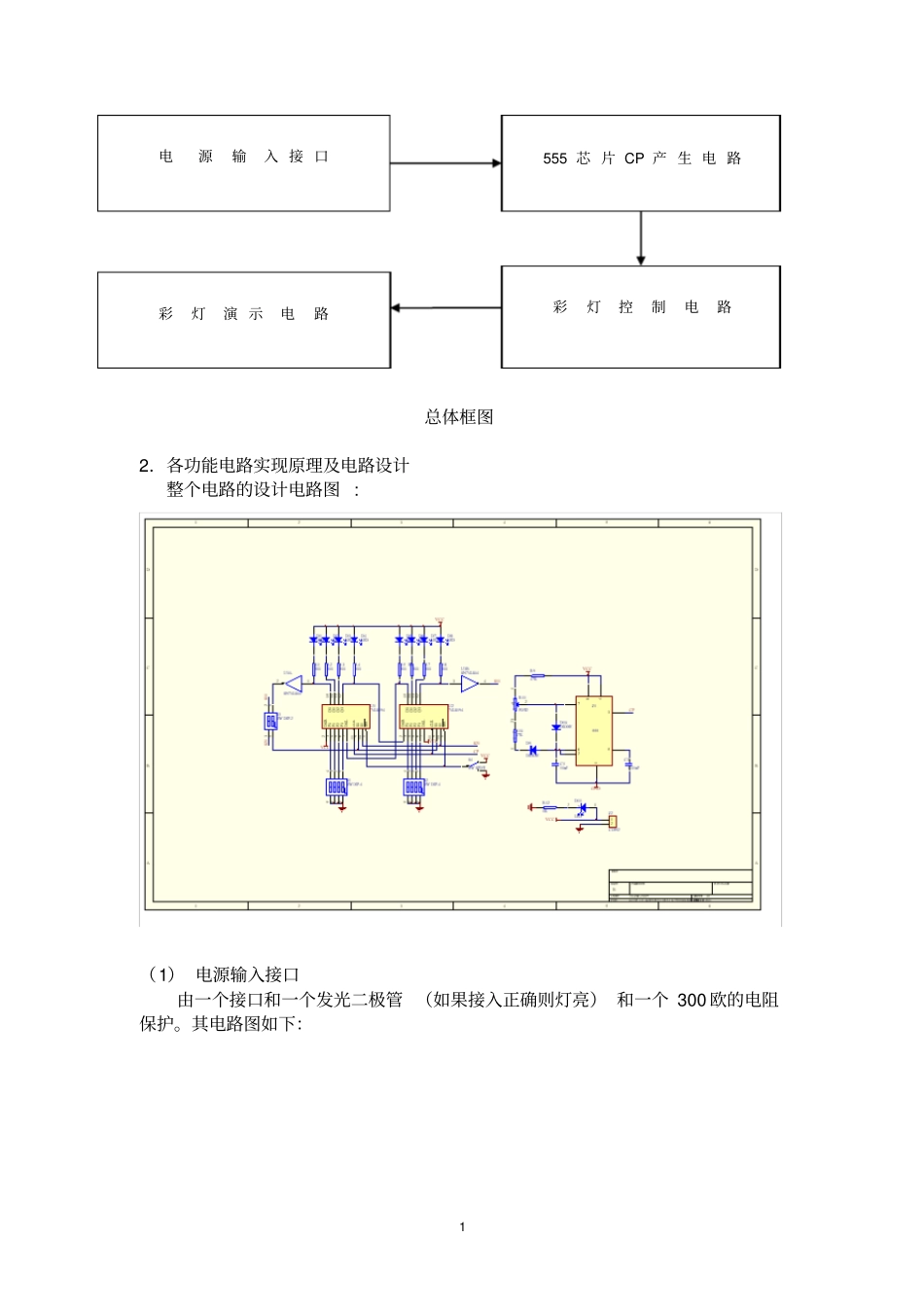

实训题目：彩灯的控制1.整机设计1.1设计要求1.1.1设计任务设计由几种常用集成数字芯片组成的彩灯控制电路，彩灯用8个发光二极管代替，设置外部操作开关，它具有控制彩灯亮点的右移、左移、全亮及全灭等功能。1.1.2性能指标要求一、设置外部操作开关，它具有控制彩灯亮点的右移、左移、全亮及全灭等功能二、彩灯亮点移动时间间隔取1秒三、占空比约等于50%四、彩灯的布图形状随意1.2整机实现的基本原理及框图1.2.1基本原理通过两片集成双向移位寄存器74LS194和拨码开关控制右移﹑左移和一个拨码开关进行预置端让其全亮﹑全灭和一个由555芯片构成的CP产生电路。移位寄存器74LS194是一个具有移位功能的寄存器，寄存器中所存的代码能够在一位脉冲的作用下依次左移或右移，555芯片是一种产生时间延迟和多种脉冲信号的电路，并且集成芯片74LS04是非门，能进行循环。所以此电路的基本原理是由555芯片产生脉冲，传给移位寄存器74LS194，再经过非门与拨码开关实现循环、左移、右移、全亮、全灭的功能。1.2.2总体框图1总体框图2．各功能电路实现原理及电路设计整个电路的设计电路图:（1）电源输入接口由一个接口和一个发光二极管（如果接入正确则灯亮）和一个300欧的电阻保护。其电路图如下：电源输入接口彩灯控制电路555芯片CP产生电路彩灯演示电路2电源输入接口（2）555芯片CP产生电路方案一：由555定时器接成多谐振动器。其图如下：555定时器接成多谐振动器图振动周期：T=0.7（R1+2R2）C输出脉冲占空比：q=(R1+R2)/(R1+2R2)方案二：由555定时器接成多谐振动器但其占空比可调。其图如下3555定时器接成多谐振动器占空比可调图在这次电路设计中我选择的CP产生电路是第2中方案，是为了便于调占空比。电容取：4.7μf0.01μf电阻取：两个47kΩ50kΩ精密电位器：50kΩ精密电位器其原理图如下：4555芯片CP产生电路（2）彩灯控制电路2片移位寄存器74LS194级联实现。其八个输出信号端连接八个300欧电阻（保护发光二极管）和八个发光二极管和一片74LS04（控制彩灯循环亮的作用）和拨码开关控制输入的高低电平。其图如下：5彩灯控制电路（3）彩灯演示电路2片移位寄存器74LS194级联实现。其八个输出信号端连接八个300欧电阻（保护发光二极管）和八个发光二极管。其电路图如下彩灯演示电路图6双向移位寄存器74LS94CP移位脉冲动=输入端CR非异步置0低电平有效工作方式控制端S1S0=00时，保持功能；S1S0=01时，右移功能。S1S0=10时，左移功能。S1S0=11时，并行置数功能。DSR右移串行数码输入端Q3~~Q0并行数据输出端，从高位到低位依次为Q3~Q0774LS194功能表3．制作与调试过程制作①找资料、画原理图和PCB图②打印PCB图、原理图、装配图③磨板、转印、腐蚀、打孔、涂松香、插元器件、焊接调试过程插好电源，把单刀双掷开关向右拨与向左拨，实现全亮与全灭功能。在对数进行预置，拨拨码开关的1、2、3、4和S0S1的01、10对数进行左移、右移等功能。4．电路测试4.1测试仪器与设备万用表4.5V的电池盒3节1.5V电池4.2指标测试①拨动开关S4看其是否可实现全亮﹑全灭②对电路板进行预置后进行调试看其是否能实现左移和右移74LS194d0000×保持××××××01左移输入00Q3QQ×××××11左移输入11Q3QQ×××××1011右移输入0Q2Q1Q0××××0×101右移输入1Q2Q1Q1××××1×101并行置数d3d2d1d0d3d2d1××111保持××××××0××1置零0000×××××××××0Q3Q2QQD3D2D1D0DSRDSLCPS0S1C说明输出输入Q3Q2Q1Q0S1S0DSDSRCCD3D2D1D0CR85．实训心得体会通过这次数电实训，我学会了很多很多知识。在实训中我懂得了要一步一个脚印，慢慢研究，才能成功。在做实训的整个过程中，把所有的错误全部检查出来了，最后成功了，虽然很累，但最后很有成就感。又一次领会了“失败乃成功之母”这句话。从这次实训中，我进一步了解做一个电路板的流程。第一步，找资料理解每一部分电路的结构和功能，在原有的基础上加上自己所要求的，在纸上画原理图，所需的元器件的清单；第二步，在protel上画原理图，不懂的及时找辅导老师或自己查找资料并画出正确的原理图；第三步，把原理图导入到PCB板去并合理的摆放元器件，认真核对原理图和PCB...
