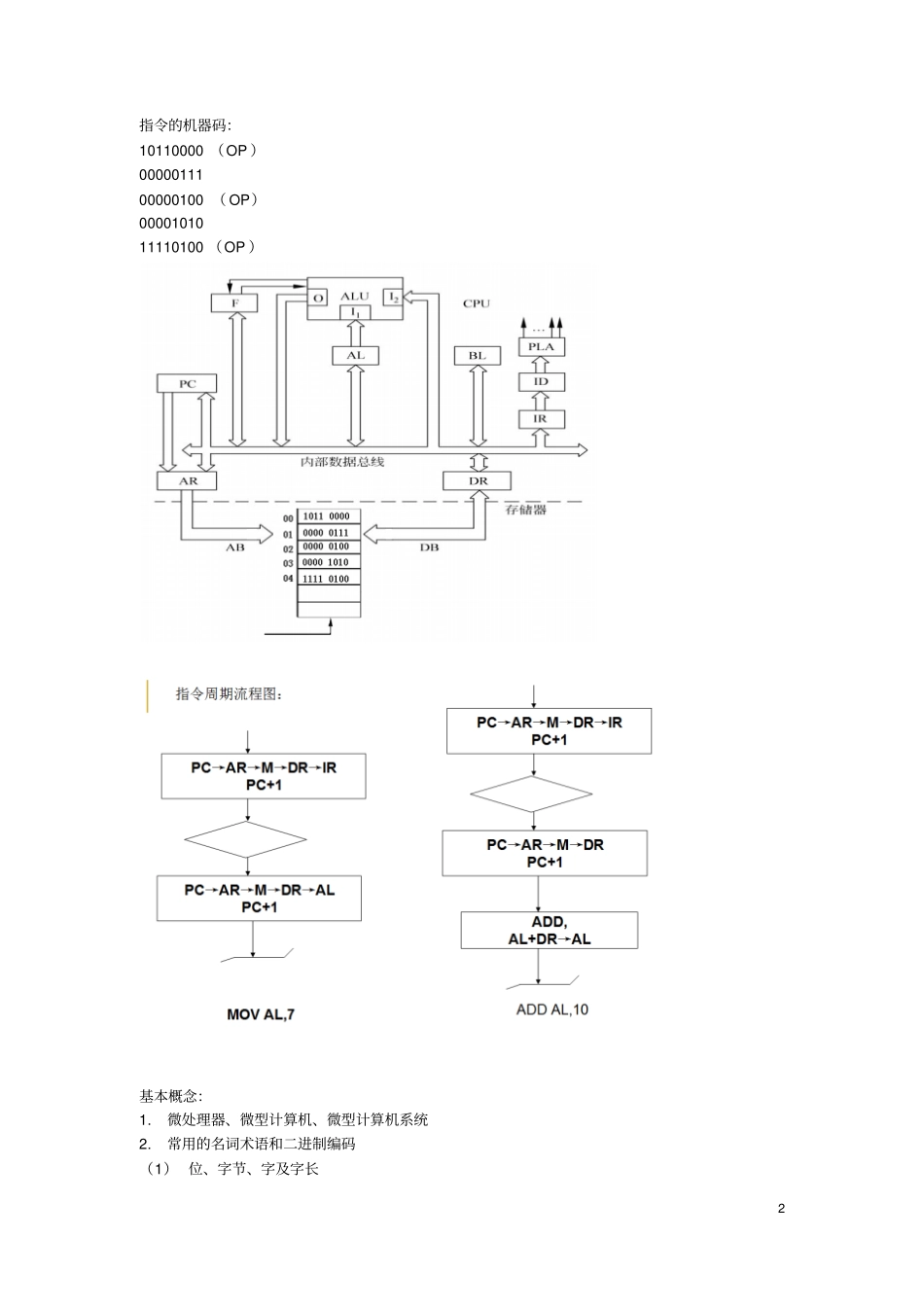

1第一章计算机基础知识一、微机系统的基本组成1.微型计算机系统由硬件和软件两个部分组成。(1)硬件:①冯●诺依曼计算机体系结构的五个组成部分：运算器，控制器，存储器，输入设备，输入设备。其特点是以运算器为中心。②现代主流的微机是由冯●诺依曼型改进的，以存储器为中心。③冯●诺依曼计算机基本特点：核心思想：存储程序；基本部件：五大部件；信息存储方式：二进制；命令方式：操作码（功能）+地址码（地址），统称机器指令；工作方式：按地址顺序自动执行指令。(2)软件:系统软件：操作系统、数据库、编译软件应用软件：文字处理、信息管理（MIS）、控制软件二、微型计算机的系统结构大部分微机系统总线可分为3类：数据总线DB(DataBus)，地址总线AB(AddressBus)，控制总线CB(ControlBus)。总线特点：连接或扩展非常灵活，有更大的灵活性和更好的可扩展性。三、工作过程微机的工作过程就是程序的执行过程,即不断地从存储器中取出指令,然后执行指令的过程。★例：让计算机实现以下任务：计算计算7+10=？程序：moval,7Addal,10hlt2指令的机器码：10110000（OP）0000011100000100（OP）0000101011110100（OP）基本概念：1.微处理器、微型计算机、微型计算机系统2.常用的名词术语和二进制编码（1）位、字节、字及字长3（2）数字编码（3）字符编码（4）汉字编码3.指令、程序和指令系统习题：1.1，1.2，1.3，1.4，1.5第二章8086／8088微处理器一、8086／8088微处理器8086微处理器的内部结构：从功能上讲，由两个独立逻辑单元组成，即执行单元EU和总线接口单元BIU。执行单元EU包括：4个通用寄存器（AX，BX，CX，DX，每个都是16位，又可拆位，拆成2个8位）、4个16位指针与变址寄存器（BP，SP，SI，DI）、16位标志寄存器FLAG（6个状态标志和3个控制标志）、16位算术逻辑单元(ALU)、数据暂存寄存器；EU功能：从BIU取指令并执行指令；计算偏移量。总线接口单元BIU包括：4个16位段寄存器（CS(代码段寄存器)、DS(数据段寄存器)、SS(堆栈段寄存器)和ES(附加段寄存器)）、16位指令指针寄存器IP（程序计数器）、20位地址加法器和总线控制电路、6字节（8088位4字节）的指令缓冲队列；BIU功能：形成20位物理地址；从存储器中取指令和数据并暂存到指令队列寄存器中。3、执行部件EU和总线接口部件BIU的总体功能：提高了CPU的执行速度；降低对存储器的存取速度的要求。4、地址加法器和段寄存器由IP提供或由EU按寻址方式计算出寻址单元的16位偏移地址(又称为逻辑地址或简称为偏移量)，将它与左移4位后的段寄存器的内容同时送到地址加法器进行相加，最后形成一个20位的实际地址(又称为物理地址)，以对应存储单元寻址。要形成某指令码的物理地址（即实际地址），就将IP的值与代码段寄存器CS（CodeSegment）左移4位后的内容相加。【例假设CS＝4000H，IP＝0300H，则指令的物理地址PA＝4000H×10H＋0300H＝40300H。4逻辑地址=4000H:0300H。“段加偏移”的寻址机制：物理地址=段基地址（又称段起始地址=段地址×10H）+偏移地址逻辑地址：其表达形式为“段地址：段内偏移地址”。二、8086/8088CPU基本执行环境指令指针（IP）寄存器包含下一条要执行的指令在当前码段中的偏移。8086／8088的16位标志寄存器F只用了其中的9位作标志位，即6个状态标志位，3个控制标志位。56个状态标志位：CF（CarryFlag）进位标志：进位或借位时，则CF为1；否则为0。PF（ParityFlag）奇偶性标志：含有偶数个“1”时，则PF为1；否则为0。AF(AuxiliaryCarryFlag)辅助进位标志：ZF(ZeroFlag)零标志：运算结果为零，ZF为1；否则为0。SF(SignFlag)符号标志：OF(OverflowFlag)溢出标志：3个控制标志位（程序设置（1），清除（0））：DF(DirectionFlag)方向标志IF(InterruptEnableFlag)中断允许标志TF(TrapFlag)跟踪(陷阱)标志存储器组织：1M字节存储器以64K为范围分为若干段。在寻址一个具体物理单元时，必须要由一个基地址再加上由SP或IP或BP或SI或DI等可由CPU处理的16位偏移量来形成实际的20位物理地址。三、总线周期1、时钟周期：时钟脉冲信号的一个循环时间叫一个时钟周期，又称为一个“T”状态，是微处理器工作的最小时间单位2...
