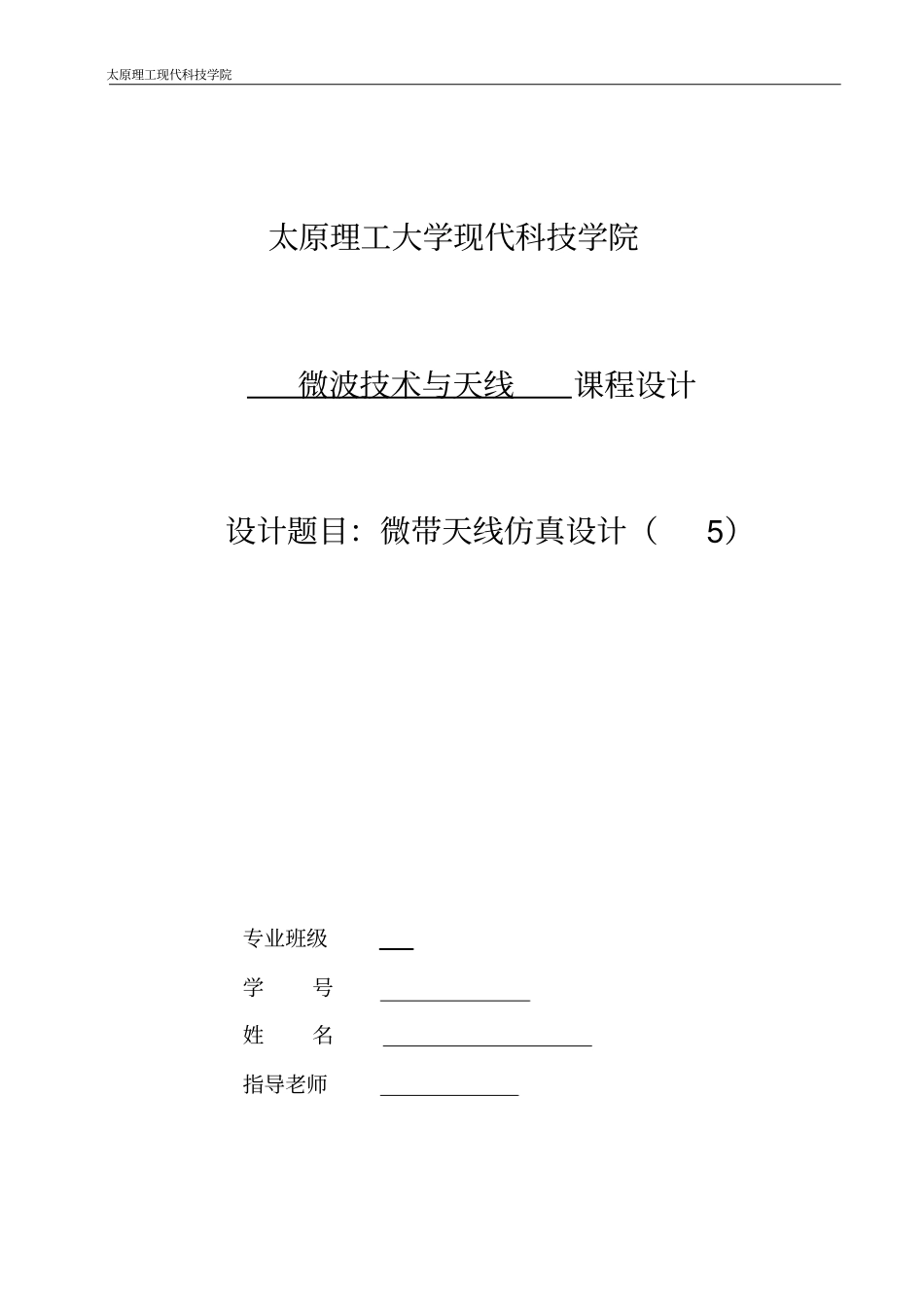

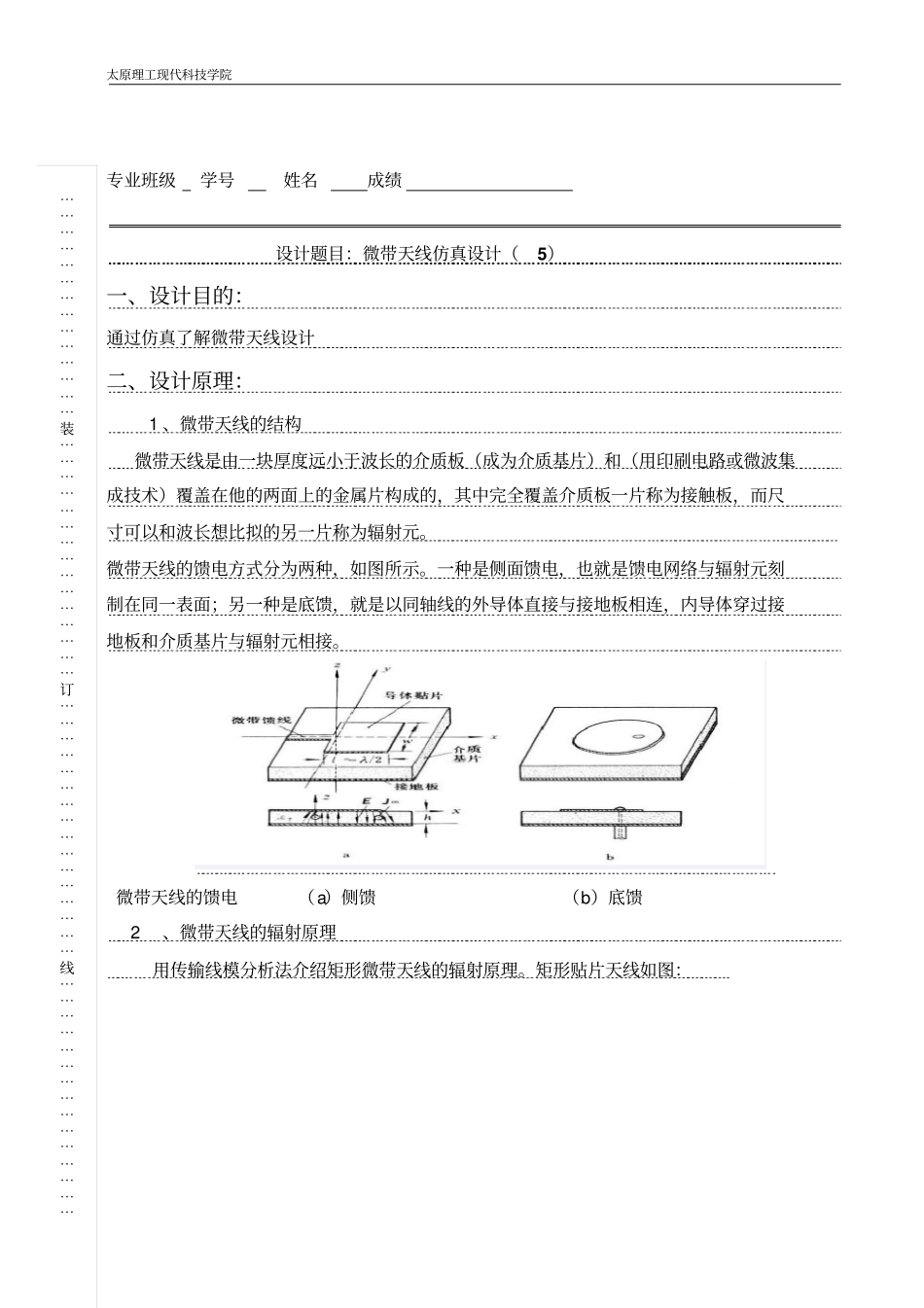

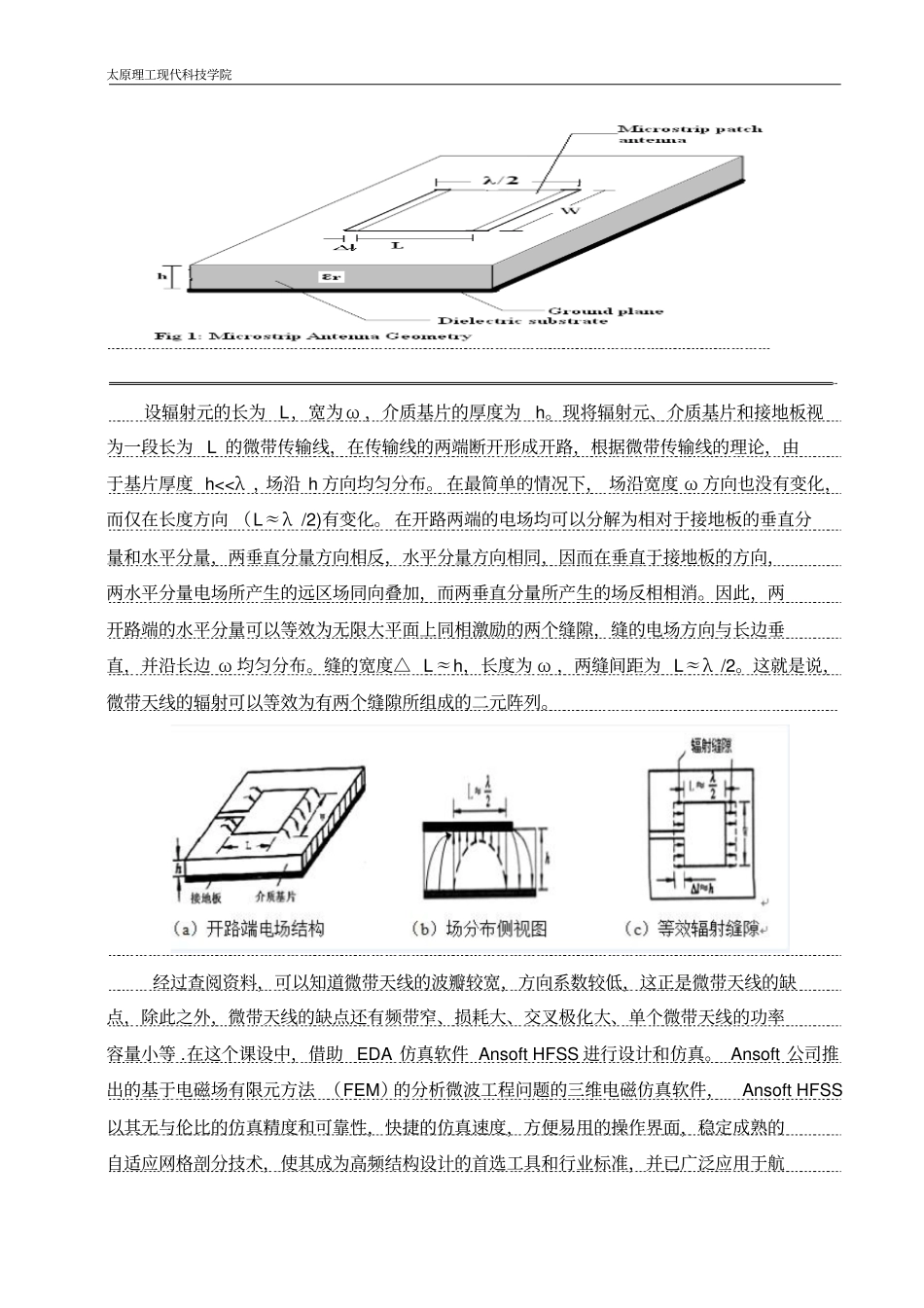

太原理工现代科技学院太原理工大学现代科技学院微波技术与天线课程设计设计题目：微带天线仿真设计（5）专业班级学号姓名指导老师太原理工现代科技学院专业班级学号姓名成绩设计题目：微带天线仿真设计（5）一、设计目的：通过仿真了解微带天线设计二、设计原理：1、微带天线的结构微带天线是由一块厚度远小于波长的介质板（成为介质基片）和（用印刷电路或微波集成技术）覆盖在他的两面上的金属片构成的，其中完全覆盖介质板一片称为接触板，而尺寸可以和波长想比拟的另一片称为辐射元。微带天线的馈电方式分为两种，如图所示。一种是侧面馈电，也就是馈电网络与辐射元刻制在同一表面；另一种是底馈，就是以同轴线的外导体直接与接地板相连，内导体穿过接地板和介质基片与辐射元相接。微带天线的馈电（a）侧馈（b）底馈2、微带天线的辐射原理用传输线模分析法介绍矩形微带天线的辐射原理。矩形贴片天线如图：⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯装⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯订⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯线⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯太原理工现代科技学院设辐射元的长为L，宽为ω，介质基片的厚度为h。现将辐射元、介质基片和接地板视为一段长为L的微带传输线，在传输线的两端断开形成开路，根据微带传输线的理论，由于基片厚度h<<λ，场沿h方向均匀分布。在最简单的情况下，场沿宽度ω方向也没有变化，而仅在长度方向（L≈λ/2)有变化。在开路两端的电场均可以分解为相对于接地板的垂直分量和水平分量，两垂直分量方向相反，水平分量方向相同，因而在垂直于接地板的方向，两水平分量电场所产生的远区场同向叠加，而两垂直分量所产生的场反相相消。因此，两开路端的水平分量可以等效为无限大平面上同相激励的两个缝隙，缝的电场方向与长边垂直，并沿长边ω均匀分布。缝的宽度△L≈h，长度为ω，两缝间距为L≈λ/2。这就是说，微带天线的辐射可以等效为有两个缝隙所组成的二元阵列。经过查阅资料，可以知道微带天线的波瓣较宽，方向系数较低，这正是微带天线的缺点，除此之外，微带天线的缺点还有频带窄、损耗大、交叉极化大、单个微带天线的功率容量小等.在这个课设中，借助EDA仿真软件AnsoftHFSS进行设计和仿真。Ansoft公司推出的基于电磁场有限元方法（FEM）的分析微波工程问题的三维电磁仿真软件，AnsoftHFSS以其无与伦比的仿真精度和可靠性，快捷的仿真速度，方便易用的操作界面，稳定成熟的自适应网格剖分技术，使其成为高频结构设计的首选工具和行业标准，并已广泛应用于航太原理工现代科技学院空、航天、电子、半导体、计算机、通信等多个领域，帮助工程师们高效的设计了各种高频结构。三、仿真步骤1、建立新的工程运行HFSS，点击菜单栏中的Project>InsertHFSSDessign，建立一个新的工程。2、设置求解类型（1）在菜单栏中点击HFSS>SolutionType。（2）在弹出的SolutionType窗口中（a）选择DrivenModal。（b）点击OK按钮。3.设置模型单位将创建模型中的单位设置为毫米。（1）在菜单栏中点击3DModeler>Units。（2）设置模型单位：（a）在设置单位窗口中选择：mm。（b）点击OK按钮。4、创建微带天线模型（1）创建地板GroundPlane。在菜单栏中点击Draw>Rectangle,创建矩形模型。在坐标输入栏中输入起始点的坐标：X：-45，Y：-45，Z：0按回车键。在坐标输入栏中输入长、宽：dX：90，dY：90，dZ：0按回车键。在特性（Property）窗口中选择Attribute标签，将该名字修改为GroundPlane。（2）为GroundPlane设置理想金属边界。在菜单栏中点击Edit>Select>ByName。在对话框中选择GroundPlane，点击OK确认。在菜单栏中点击HFSS>Boundaries>Assign>PerfectE。在理想边界设置窗口中，将理想边界命名为PerfE_Ground，点击OK确认。在3D模型窗口中将3D模型以合适的大小显示（可以用Ctrl+D来操作）。（3）建立介质基片。在菜单栏中点击Draw>Box或者在工具栏中点击按钮，创建长方体模型。在右下角的坐标输入栏中输入长方体的起始点位置坐标：X:-22.5，Y：-22.5，Z：太原理工现代科技学院0。按回车键结束输入。输入各坐标时，可用Tab键来切换。输入长方体X、Y、Z三个方向的尺寸：dX：...
