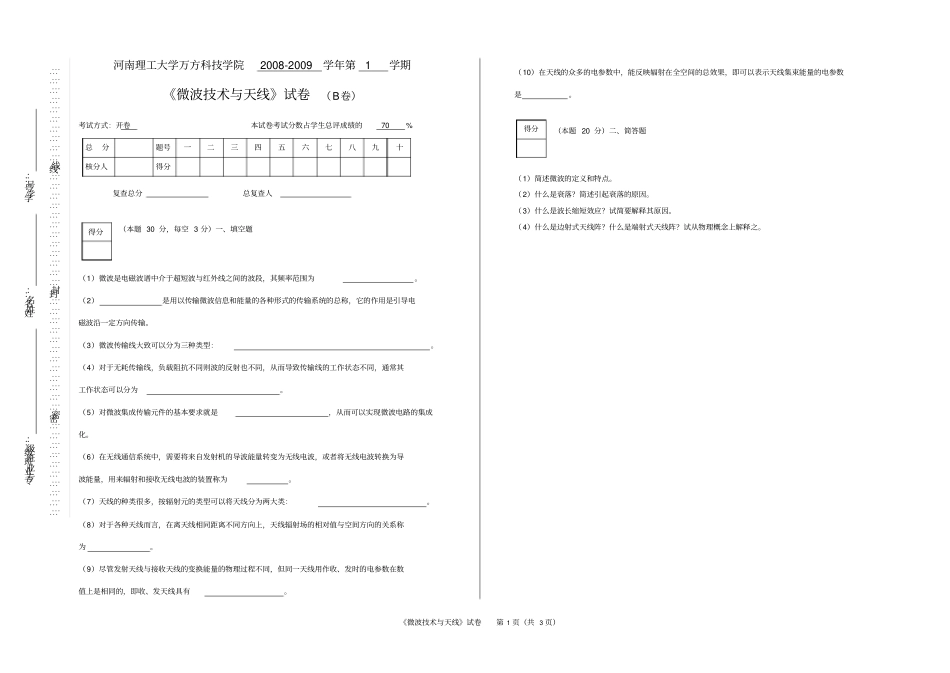

《微波技术与天线》试卷第1页（共3页）河南理工大学万方科技学院2008-2009学年第1学期《微波技术与天线》试卷（B卷）考试方式：开卷本试卷考试分数占学生总评成绩的70%复查总分总复查人（本题30分，每空3分）一、填空题（1）微波是电磁波谱中介于超短波与红外线之间的波段，其频率范围为。（2）是用以传输微波信息和能量的各种形式的传输系统的总称，它的作用是引导电磁波沿一定方向传输。（3）微波传输线大致可以分为三种类型：。（4）对于无耗传输线，负载阻抗不同则波的反射也不同，从而导致传输线的工作状态不同，通常其工作状态可以分为。（5）对微波集成传输元件的基本要求就是，从而可以实现微波电路的集成化。（6）在无线通信系统中，需要将来自发射机的导波能量转变为无线电波，或者将无线电波转换为导波能量，用来辐射和接收无线电波的装置称为。（7）天线的种类很多，按辐射元的类型可以将天线分为两大类：。（8）对于各种天线而言，在离天线相同距离不同方向上，天线辐射场的相对值与空间方向的关系称为。（9）尽管发射天线与接收天线的变换能量的物理过程不同，但同一天线用作收、发时的电参数在数值上是相同的，即收、发天线具有。（10）在天线的众多的电参数中，能反映辐射在全空间的总效果，即可以表示天线集束能量的电参数是。（本题20分）二、简答题（1）简述微波的定义和特点。（2）什么是衰落？简述引起衰落的原因。（3）什么是波长缩短效应？试简要解释其原因。（4）什么是边射式天线阵？什么是端射式天线阵？试从物理概念上解释之。总分题号一二三四五六七八九十核分人得分得分得分专业班级：姓名：学号：⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯密⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯封⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯线⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯专业班级：姓名：学号：⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯密⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯封⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯线⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯《微波技术与天线》试卷第2页（共3页）（本题10分）三、在一均匀无耗传输线上传输频率为3GHz的信号，已知其特性阻抗为0100Z，终端接175100Zj的负载，试求：（1）传输线上的驻波系数；（2）离终端10cm处的反射系数；（3）离终端2.5cm处的输入阻抗。（本题10分）四、设特性阻抗050Z的均匀无耗传输线，终端接有负载阻抗110075Zj为复阻抗时，可用以下方法实现/4阻抗变换器匹配：即在终端前接一段终端短路线，如下图所示。试求这种情况下/4阻抗变换器的特性阻抗01Z及短路线长度l。40Z01Z1Z0Zl1inZ（本题10分）五、已知某微带的导带宽度为2wmm，厚度0t，介质基片厚度1hmm，相对介电常数9r，求此微带的有效填充因子q和有效介电常数e及特性阻抗0Z（设空气微带特性阻抗088Z）。得分得分得分《微波技术与天线》试卷第3页（共3页）（本题10分）六、试求图示终端接匹配负载时的输入阻抗，并求出输入端匹配的条件。0Z0ZjBjBjX（本题10分）七、设双端口网络S已知，终端接有负载1Z，如下图所示，求输入端的反射系数。[S]1T2T0Z0Z1Zin得分得分
