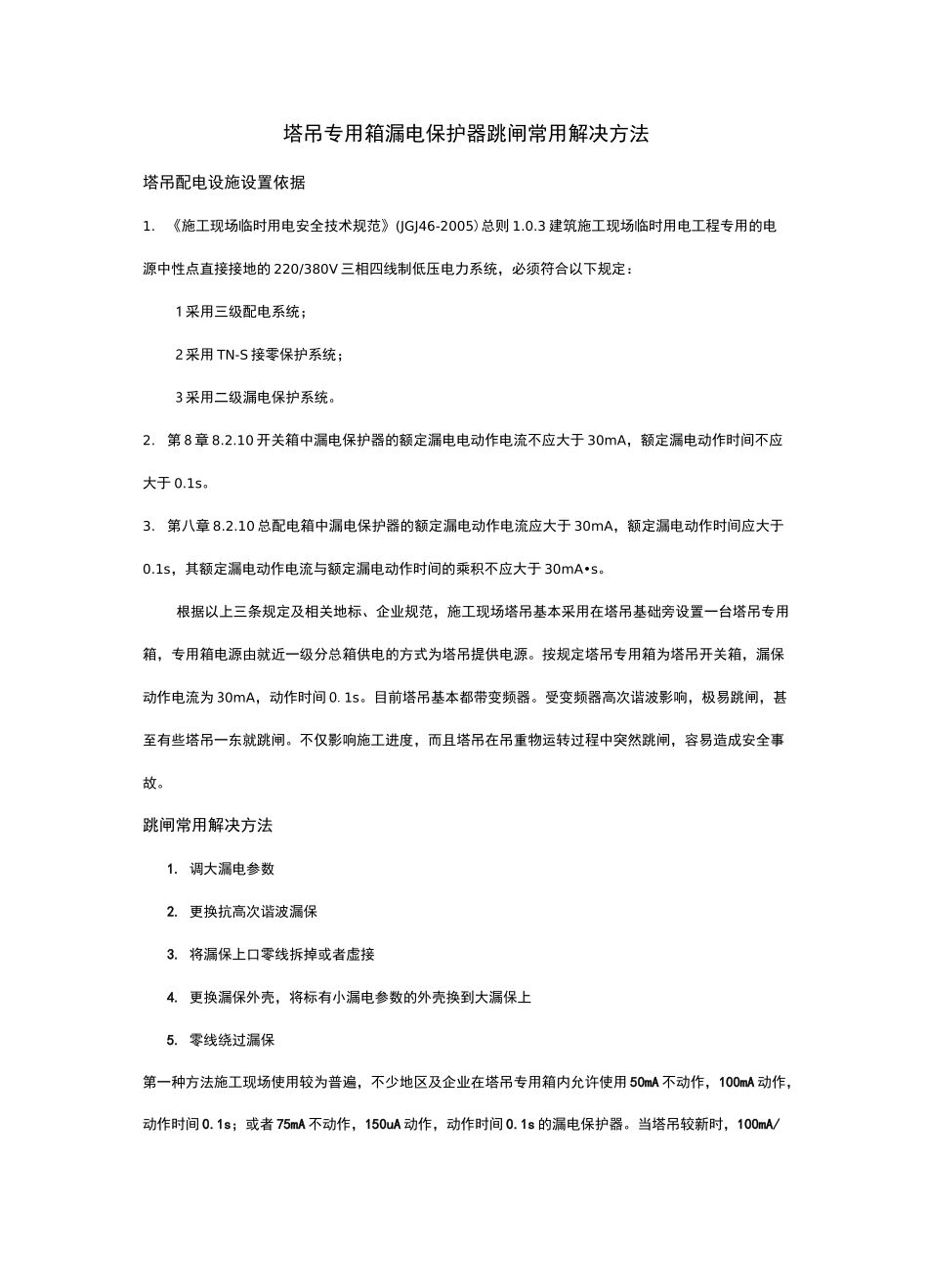

塔吊专用箱漏电保护器跳闸常用解决方法塔吊配电设施设置依据1.《施工现场临时用电安全技术规范》(JGJ46-2005)总则1.0.3建筑施工现场临时用电工程专用的电源中性点直接接地的220/380V三相四线制低压电力系统,必须符合以下规定:1采用三级配电系统;2采用TN-S接零保护系统;3采用二级漏电保护系统。2.第8章8.2.10开关箱中漏电保护器的额定漏电电动作电流不应大于30mA,额定漏电动作时间不应大于0.1s。3.第八章8.2.10总配电箱中漏电保护器的额定漏电动作电流应大于30mA,额定漏电动作时间应大于0.1s,其额定漏电动作电流与额定漏电动作时间的乘积不应大于30mA•s。根据以上三条规定及相关地标、企业规范,施工现场塔吊基本采用在塔吊基础旁设置一台塔吊专用箱,专用箱电源由就近一级分总箱供电的方式为塔吊提供电源。按规定塔吊专用箱为塔吊开关箱,漏保动作电流为30mA,动作时间0.1s。目前塔吊基本都带变频器。受变频器高次谐波影响,极易跳闸,甚至有些塔吊一东就跳闸。不仅影响施工进度,而且塔吊在吊重物运转过程中突然跳闸,容易造成安全事故。跳闸常用解决方法1.调大漏电参数2.更换抗高次谐波漏保3.将漏保上口零线拆掉或者虚接4.更换漏保外壳,将标有小漏电参数的外壳换到大漏保上5.零线绕过漏保第一种方法施工现场使用较为普遍,不少地区及企业在塔吊专用箱内允许使用50mA不动作,100mA动作,动作时间0.1s;或者75mA不动作,150uA动作,动作时间0.1s的漏电保护器。当塔吊较新时,100mA/0.1s及150mA/0.1s漏保基本能够满足使用要求。当塔吊使用时间长绝缘老化,或者塔吊机型较老时,上述两种漏保将不能满足使用要求,需将漏保漏电参数继续上调,上调为动作电流200mA,不动作电流100mA,动作时间0.1s或者更大漏电电流的漏保。塔吊选用漏保额定电流基本为250A及以下,市面上常见的250A及以下漏保漏电参数为100mA/0.1s,150mA/0.1s,200mA及以上漏保需提前跟厂家定制,且当漏电参数大于150mA/0.1s时,基本属于违规漏保。各级安全检查等基本无法通过。第二种方法为最有效且最正确的方式,当存在以下两个问题:1.该漏保价格较高,工地受工期等影响,基本采用200元左右的低档次塑壳式漏保,基本为一次性产品,使用时间在两年以内。不太愿意花高价采购抗高次谐波漏保。2.大家都知道采用抗高次谐波漏保可以有效解决塔吊漏保跳闸问题,但市面上可以采购的抗高次谐波漏保很少,且基本为不透明的工业用漏保,而施工现场要求使用塑壳式可视漏保,因此可供施工单位选择的满足要求的漏保少之又少。第三种方法仅做应急处理使用将塔吊专用箱漏保的进出端临电都拆掉,现在用的塔吊上面都有380V变220V的小变压器,共司机室等220V回路使用,拆掉塔吊专用箱零线并不影响塔吊正常使用。因不少施工企业不愿更换大的漏保或者检查需要只能用小漏保时,常采用此法,当有检查时将漏保线路接上,检查过后拆掉零线继续使用。在不规范施工企业中此法使用非常多。拆掉零线需要注意以下两点:1.拆零线时需将漏保上口零线同时拆掉,只拆下口零线塔吊会继续跳闸。因为漏保跳闸启动线圈电源取自配电箱上口零线和C相下口,只摘掉零线下口依然会形成回路,只要三相漏电不平衡漏保就会跳闸。2.拆掉的零线头一定要用绝缘胶带包住,否则有触电危险。第四种方案使用也较多,先确定塔吊需要多大的漏保才能正常工作,然后将大漏保换上,将漏保外壳拆下,安装上合格的漏保外壳,这样不仅漏保能正常工作,而已可以应付各种检查,但漏电电流抄表,容易发生触电事故,若发生触电事故,换壳的人将承担相应的责任。第四种方式适用塔吊上需要零线的漏保由频繁跳闸的情况。将漏保上下端口零线均拆掉后对接连接即可。1附图1:调大漏电参数更换前漏电参漏电保护器作为塔机的防护电器,要尽量保证它的正常工作,即使将漏保参数调大,也不可随意取消漏保。我们可以让塔吊公司对其供塔吊漏电电流进行测定,若漏电电流确实超标,可以让塔吊公司出书面证明,其塔吊需将漏保漏电参数调大以后才能正常工作。以确保运行线路的可靠性,确保用电安全,供电可靠。虽然施工现场临时用电采用了TN-S系统,提髙了供用电安全性,但仍然存在漏电保护的灵敏...
