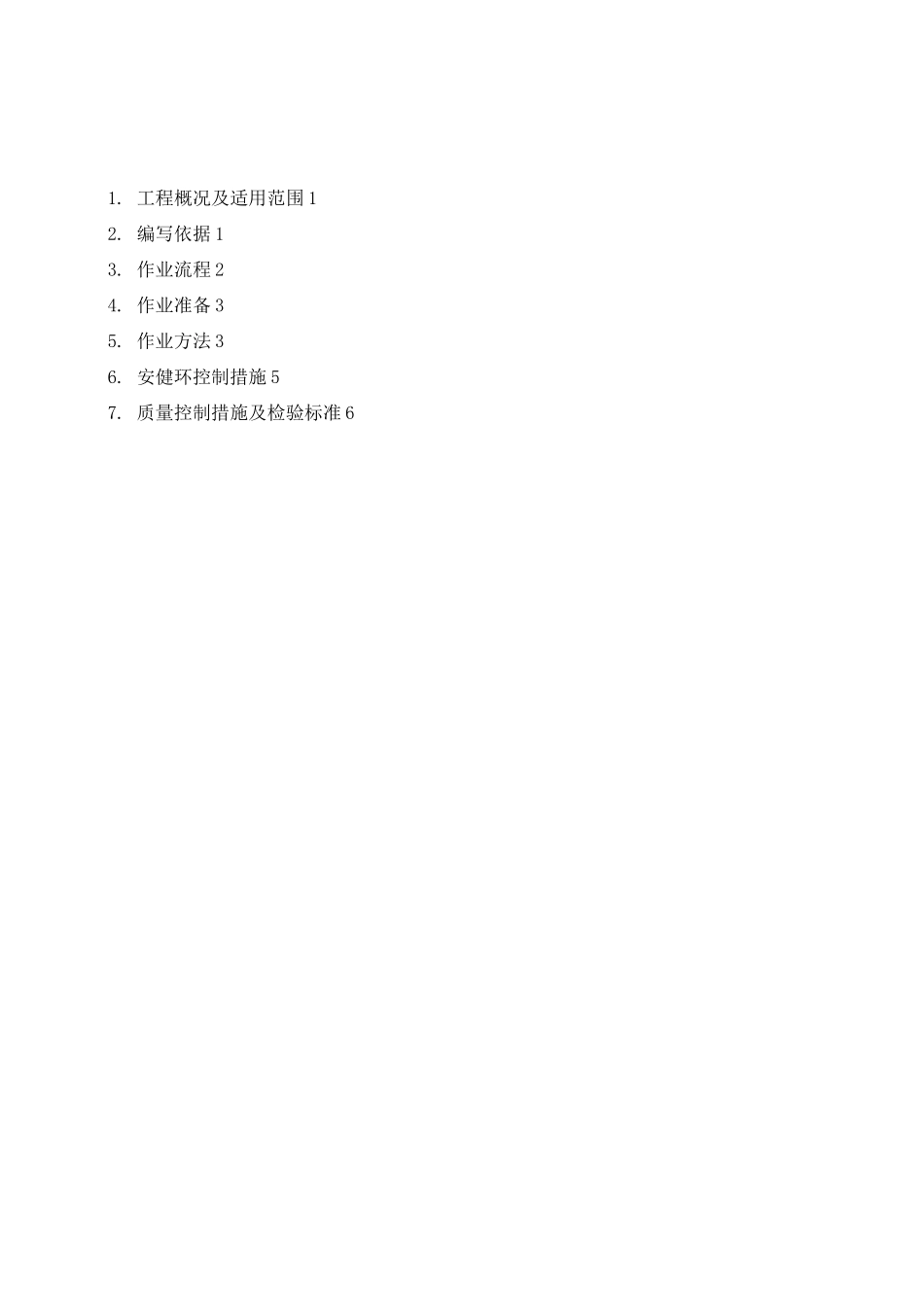

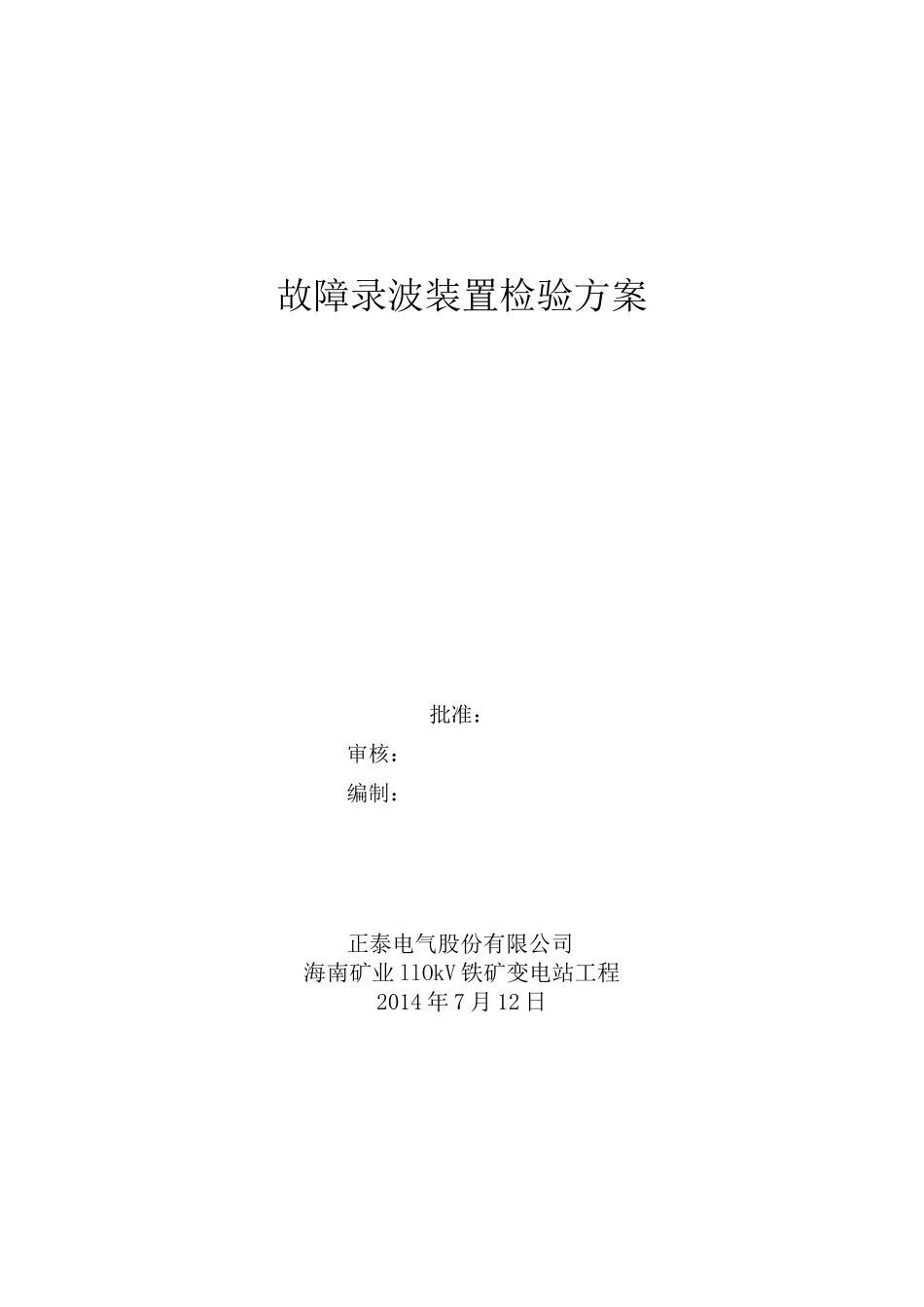

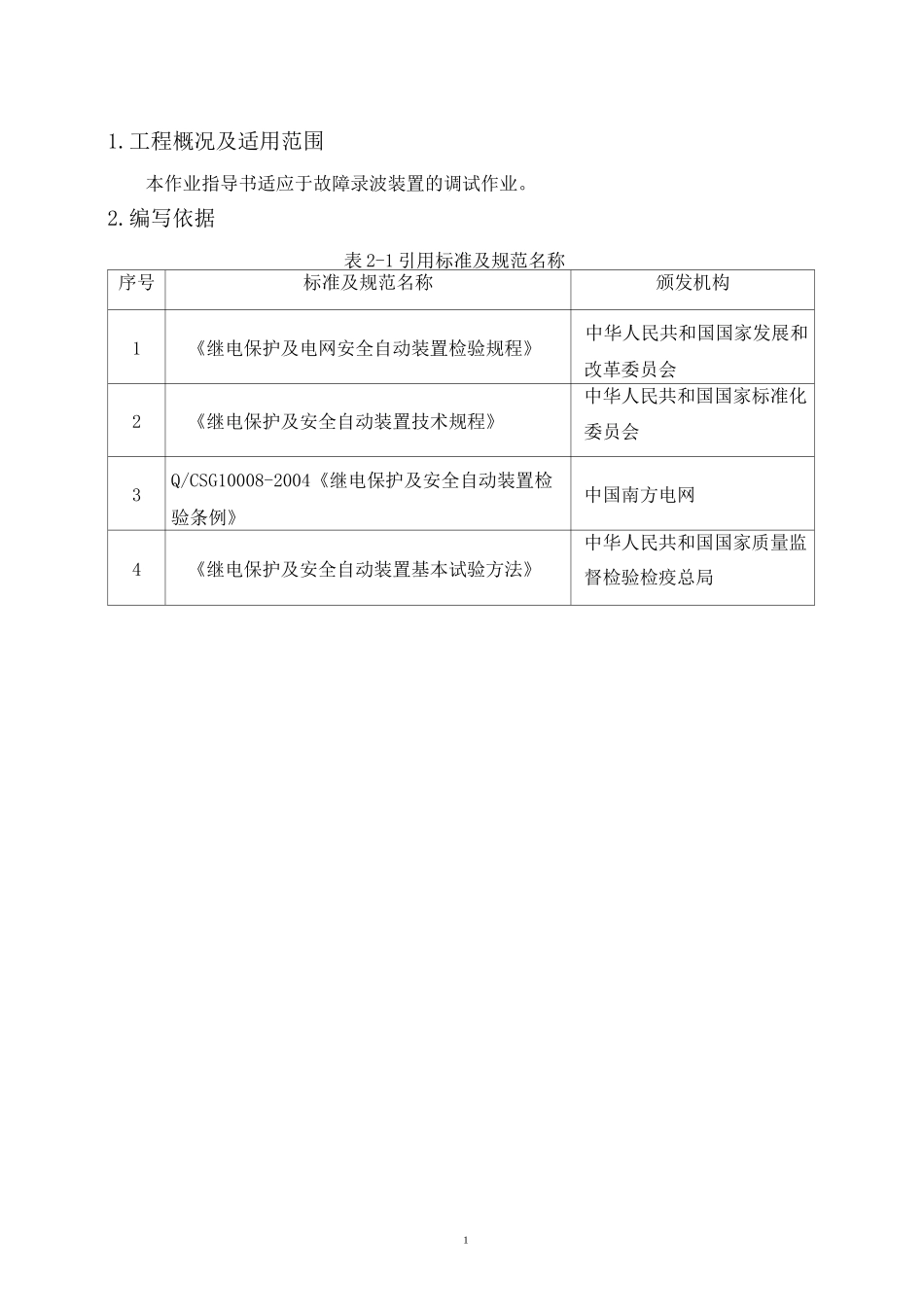

故障录波装置检验方案批准：审核：编制：正泰电气股份有限公司海南矿业llOkV铁矿变电站工程2014年7月12日1.工程概况及适用范围12.编写依据13.作业流程24.作业准备35.作业方法36.安健环控制措施57.质量控制措施及检验标准611.工程概况及适用范围本作业指导书适应于故障录波装置的调试作业。2.编写依据表2-1引用标准及规范名称序号标准及规范名称颁发机构1《继电保护及电网安全自动装置检验规程》中华人民共和国国家发展和改革委员会2《继电保护及安全自动装置技术规程》中华人民共和国国家标准化委员会3Q/CSG10008-2004《继电保护及安全自动装置检验条例》中国南方电网4《继电保护及安全自动装置基本试验方法》中华人民共和国国家质量监督检验检疫总局23.作业流程3.1作业（工序）流程图调试记录图3-1故障录波作业流程图34.作业准备4.1工器具及仪器仪表配置表4-1主要工器具及仪器仪表配置序号名称规格/编号单位数量备注1兆欧表1000V只12常用工具若干3保护专用件（视检查需要而定）若干4万用表4位半只15试验电源盘只16微机保护测试装置台17相位表18钳型电流表15.作业方法5.1作业条件检查5.1.1检查工作的安全措施完善，二次隔离措施符合作业安全要求。5.1.2检查屏柜及二次电缆安装完毕，符合试验条件。5.1.3试验人员熟悉相关资料和技术要求。5.1.4试验仪器符合要求。5.2通电前检查：5.2.1核对保护屏配置的连片、压板、端子号、回路标注等，必须符合图纸要求。5.2.2核对保护装置的硬件配置、标注及接线等，必须符合图纸要求。5.2.3保护装置各插件上的元器件的外观质量、焊接质量应良好，所有芯片应插紧，型号正确,芯片放置位置正确。5.2.4检查保护装置的背板接线有无断线、短路和焊接不良等现象，并检查背板上抗干扰元件的焊接、连线和元器件外观是否良好。5.2.5检查保护装置电源电压是否与实际接入电压相符。5.2.6检查保护装置所配模块与实际配置的PT、CT相符合。5.2.7保护屏接地是否符合要求。5.2.8检查回路接线是否正确。45.3绝缘检查5.3.1分组回路绝缘检查：将装置CPU插件拔出，在屏柜端子排处分别短接交流电压回路，交流电流回路、操作回路、信号回路端子；用1000V兆欧表轮流测量以上各组短接端子间及各组对地绝缘。其阻值应大于10MQ。5.3.2整组回路绝缘检查：将各分组回路短接，用1000V兆欧表测量整组回路对地绝缘。其阻值应大于1MQ。5.4通电检查5.4.1检查装置版本信息与设计相符。5.4.2按键检查：检查装置各按键，操作正常。5.4.3时钟的整定与核对检查：调整时间，装置正常，将保护装置设置为当前时间，使装置停电5min以上，然后恢复电源，时钟走时应准确，保护装置时钟每24小时走时误差小于10秒；GPS对时已完善，核对各装置时间显示一致，并与后台计算机显示相符。5.4.4装置自检正确，无异常报警信号。5.4.5检查显示器通电正常。5.4.6打印机与装置的联机试验：进行本项试验之前，打印机应进行通电自检。将打印机与装置的通信电缆连接好，将打印机的打印纸装上，并合上打印机电源。将打印切换开关切换须打印的装置，进入主菜单的“打印”菜单，可选择打印定值、波形、报告和开入量变位信息。表明打印机与微机保护装置联机成功。5.4.7通道名称定义：根据设计图纸定义各通道名称，各通道参数按现场实际定义。5.5装置校验5.5.1通道采样及线性度检查在各模拟量通道分别加入额定值，装置采样应正确，同时加入三相对称电流、三相对称电压，查看装置采样，检查电流、电压相角正常。5.5.3时钟的整定与核对检查：调整时间，装置正常，GPS对时已完善。5.5.4点击工具栏上的手动录波快捷键，装置应能启动录波。录波时，录波灯、数据灯亮并给出录波告警信号，再按一下告警板复归键，录波灯灭。5.5.5开入量录波检查：短接开入量输入正电源和各开入量输入端子，启动录波，查看波形，核对开入量变位情况，装置显示屏显示各开入量名称与实际一致，波形正确。5.5.6突变量启动录波检查：分别在各电流、电压通道上突然增加电流、电压，使5增加量大于整定的突变量启动值，装置启动录波，查看波形分析波形正确。5.5.7越限量启动录波检查：分别在各电流、电压通道上加入电流、电压使其值大于越限量启动值...
