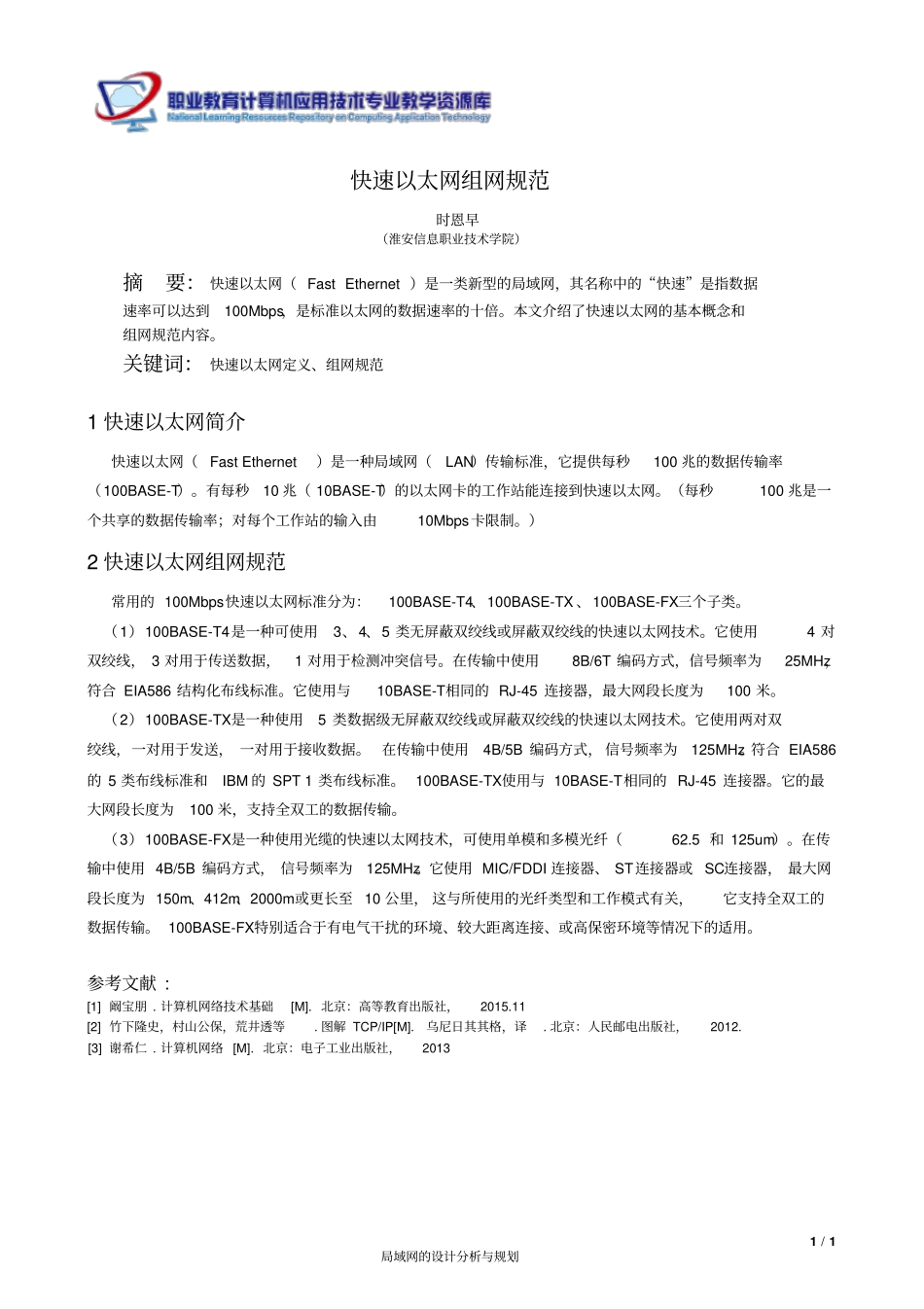

1/1局域网的设计分析与规划快速以太网组网规范时恩早（淮安信息职业技术学院）摘要：快速以太网（FastEthernet）是一类新型的局域网，其名称中的“快速”是指数据速率可以达到100Mbps，是标准以太网的数据速率的十倍。本文介绍了快速以太网的基本概念和组网规范内容。关键词：快速以太网定义、组网规范1快速以太网简介快速以太网（FastEthernet）是一种局域网（LAN）传输标准，它提供每秒100兆的数据传输率（100BASE-T）。有每秒10兆（10BASE-T）的以太网卡的工作站能连接到快速以太网。（每秒100兆是一个共享的数据传输率；对每个工作站的输入由10Mbps卡限制。）2快速以太网组网规范常用的100Mbps快速以太网标准分为：100BASE-T4、100BASE-TX、100BASE-FX三个子类。（1）100BASE-T4是一种可使用3、4、5类无屏蔽双绞线或屏蔽双绞线的快速以太网技术。它使用4对双绞线，3对用于传送数据，1对用于检测冲突信号。在传输中使用8B/6T编码方式，信号频率为25MHz，符合EIA586结构化布线标准。它使用与10BASE-T相同的RJ-45连接器，最大网段长度为100米。（2）100BASE-TX是一种使用5类数据级无屏蔽双绞线或屏蔽双绞线的快速以太网技术。它使用两对双绞线，一对用于发送，一对用于接收数据。在传输中使用4B/5B编码方式，信号频率为125MHz。符合EIA586的5类布线标准和IBM的SPT1类布线标准。100BASE-TX使用与10BASE-T相同的RJ-45连接器。它的最大网段长度为100米，支持全双工的数据传输。（3）100BASE-FX是一种使用光缆的快速以太网技术，可使用单模和多模光纤（62.5和125um）。在传输中使用4B/5B编码方式，信号频率为125MHz。它使用MIC/FDDI连接器、ST连接器或SC连接器，最大网段长度为150m、412m、2000m或更长至10公里，这与所使用的光纤类型和工作模式有关，它支持全双工的数据传输。100BASE-FX特别适合于有电气干扰的环境、较大距离连接、或高保密环境等情况下的适用。参考文献:[1]阚宝朋.计算机网络技术基础[M].北京：高等教育出版社，2015.11[2]竹下隆史，村山公保，荒井透等.图解TCP/IP[M].乌尼日其其格，译.北京：人民邮电出版社，2012.[3]谢希仁.计算机网络[M].北京：电子工业出版社，2013
