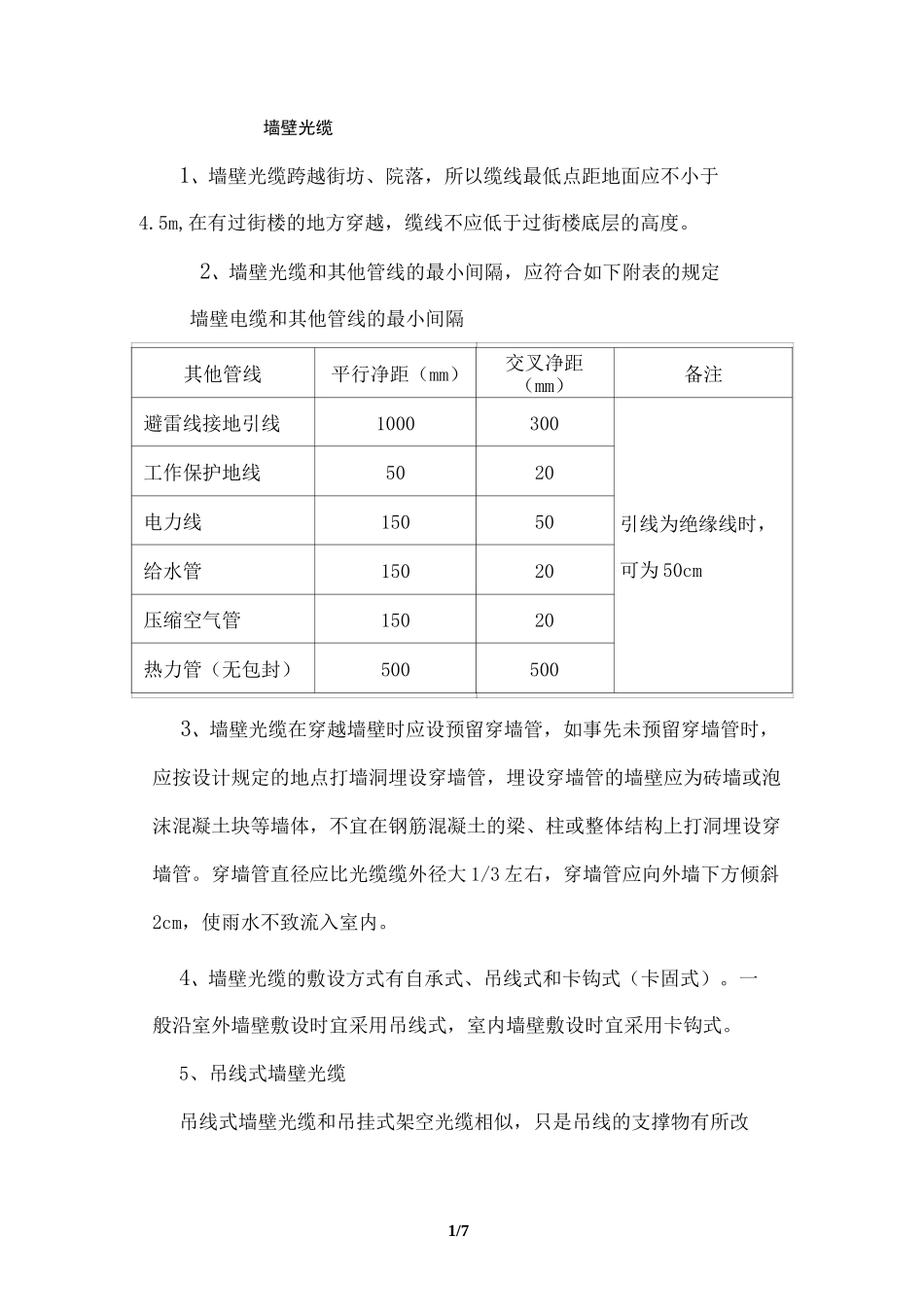

1/7墙壁光缆1、墙壁光缆跨越街坊、院落，所以缆线最低点距地面应不小于4.5m,在有过街楼的地方穿越，缆线不应低于过街楼底层的高度。2、墙壁光缆和其他管线的最小间隔，应符合如下附表的规定墙壁电缆和其他管线的最小间隔3、墙壁光缆在穿越墙壁时应设预留穿墙管，如事先未预留穿墙管时，应按设计规定的地点打墙洞埋设穿墙管，埋设穿墙管的墙壁应为砖墙或泡沫混凝土块等墙体，不宜在钢筋混凝土的梁、柱或整体结构上打洞埋设穿墙管。穿墙管直径应比光缆缆外径大1/3左右，穿墙管应向外墙下方倾斜2cm，使雨水不致流入室内。4、墙壁光缆的敷设方式有自承式、吊线式和卡钩式（卡固式）。一般沿室外墙壁敷设时宜采用吊线式，室内墙壁敷设时宜采用卡钩式。5、吊线式墙壁光缆吊线式墙壁光缆和吊挂式架空光缆相似，只是吊线的支撑物有所改其他管线平行净距（mm）避雷线接地引线1000工作保护地线50电力线150给水管150压缩空气管150热力管（无包封）500交叉净距（mm）备注300引线为绝缘线时，可为50cm205020205002/7变，它是利用墙上的支撑物和终端的固定物代替电杆架挂电缆的一种建筑方式。吊线式墙壁光缆的吊线程式及支撑物的间距应参照附表2要求。吊线式墙壁光缆的吊线程式及支撑物的间距吊线程式股/线径(mm)悬挂光缆单位重(kg\m)支撑物参考间距(m)备注7/1.40.6以下10以下可用M6钢卡做7/1.60.6〜0.810以下终结7/1.80.8〜1.210以下可用M8钢卡做7/2.0大于1.210以下终结1)吊线式墙壁光缆，在墙壁上的敷设形式有水平敷设和垂直敷设。当吊线水平敷设时，其终端可用有眼拉攀，中间的支持物用吊线支架装设。终端装置和中间支持物均用金属膨胀螺栓固定在墙壁上。2)、当光缆吊线遇到墙壁上凸出部分时，可采用凸出支架装置，如下图所示。国(1)升高瞬越晦何电缆吊线跨越段落的两端终结固定方式(N电缆吊20X25廳孔曾至(orsljo常(宦匕1螺栓方型螺帽103/7单命：mm示。支架(3)、吊线水平敷设时也可用L型卡担或单、双墙担架设，如下图所电缆册鏡墙凸出物)"屯缆拄钩屯缆凸出支架吊压L型射钉§*寸厂…■d(b)架设装置(a)外观图拉(憫板4/7吊线垂直固定在墙壁上，两支持物间最大跨距应小于20m，其终端固定物可采用终端拉攀装置、有眼拉攀装置或双插墙担装置如图所示。吊线式墙壁光缆的吊线终端，一般使用U型钢卡，其制作方法如图所示。吊线式墙壁光缆各种终端、中间支持物，应装设牢固、横平竖直、整齐美观，各支撑点应尽量水量。墙壁光缆的挂钩程式和卡挂规格和架空光缆相同。fl0)10|5|3|収播暗挝（大型）打入探度应不小于其2/3必要时用水泥鶴牢单位：cm股数是吊线的13討2倍5/76、卡钩式（钉固式）墙壁光缆卡钩式墙壁光缆是用卡钩直接将光缆固定在墙面上的敷设方式。卡钩卡子）一般有金属和塑料两种。卡钩的型号应和光缆外径配套，如下表所示。光缆卡钩型号光缆外径（mm）卡钩型号8以下8号8〜1212号12〜1414号卡钩的固定方式很多，有扩线螺钉、木塞木螺钉、水泥钢钉、射钉（即用射钉枪射入墙体的钢钉）等。如采用钢钉，工程进展速度较快，具体采用哪种方法，因地制宜。沿墙架设卡钩式光缆，由于卡钩的形状不同钉固方式不同，钉固单卡钩木1电缆铁卡子木塞铁卡除木板墙外均应加木塞用1*个t个钉子固定或用扩彊钉及木螺丝阖定Itkm“25crn（电缆外経大,间隔也大，反之间隔小）50c6/7的螺钉应置于光缆下方；用挂带式卡钩卡挂沿墙光缆，钉固挂带的螺钉应置于光缆下方；采用U型卡钩（俗称骑马钉），光缆上、下应各钉一颗螺钉。但无法采用哪种方法卡挂光缆，钉固螺钉均应在光缆的一方或两方。卡钩的间隔距离要均匀，水平方向为50cm,垂直方向为100cm。如遇转弯或其他特殊情况时，要适当缩短或延长，垂直方向的单卡钩眼应在光缆右侧。光缆转弯时，两边10cm〜25cm处应用卡钩或挂带固定。卡钩式墙壁光缆的敷设如图所示。卡钩式墙壁电缆在墙壁内角、外角转弯时的处理及固定规格,如图所示。7/710-25（电缆外径反5大的间隙也大,之间隙小）使测弧尽量小十10<5用部幵蹩管保护5或缠Um宽的噩皮条单位:cm（屯缆外葆大的间障也大，反2间隙小）
