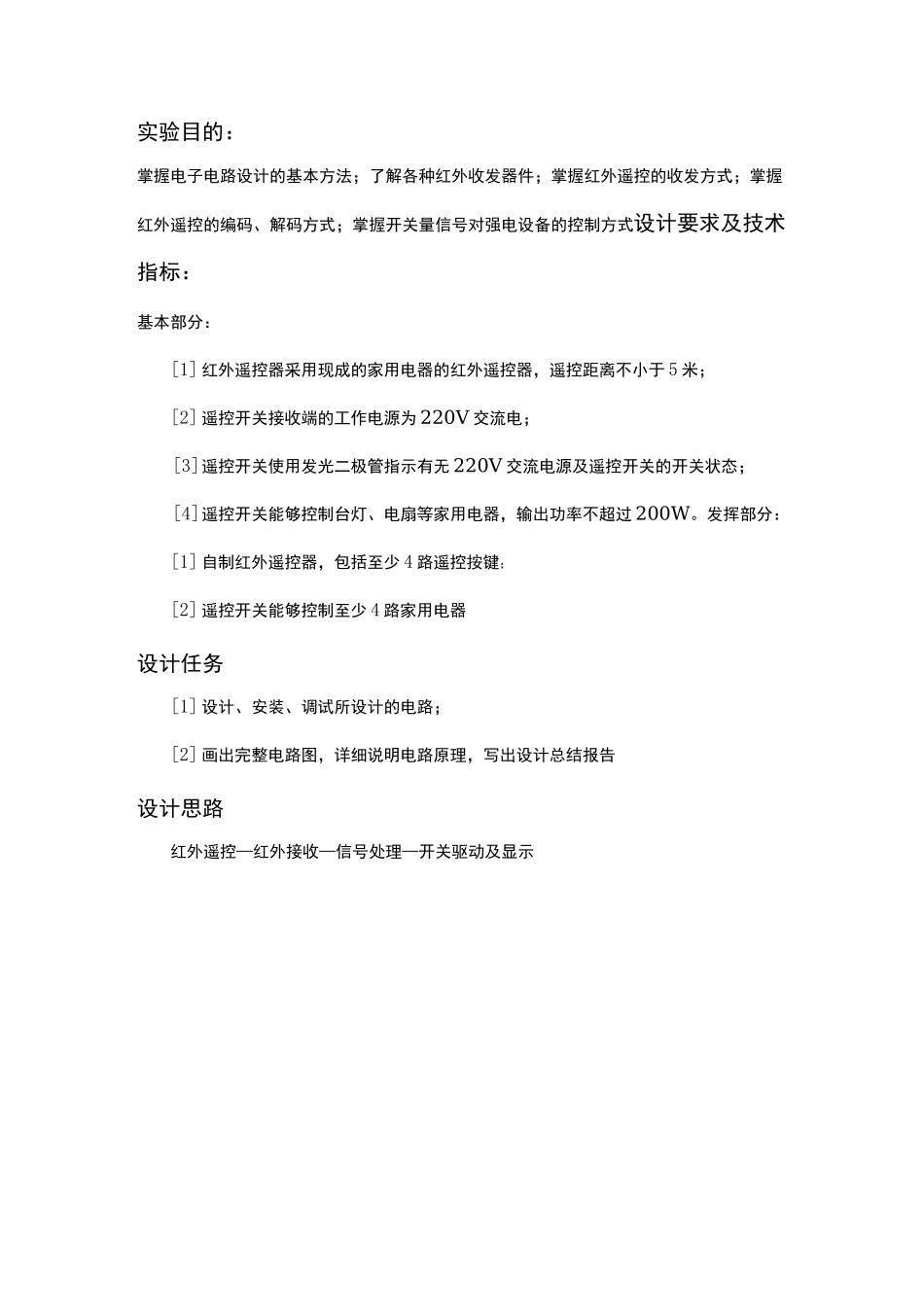

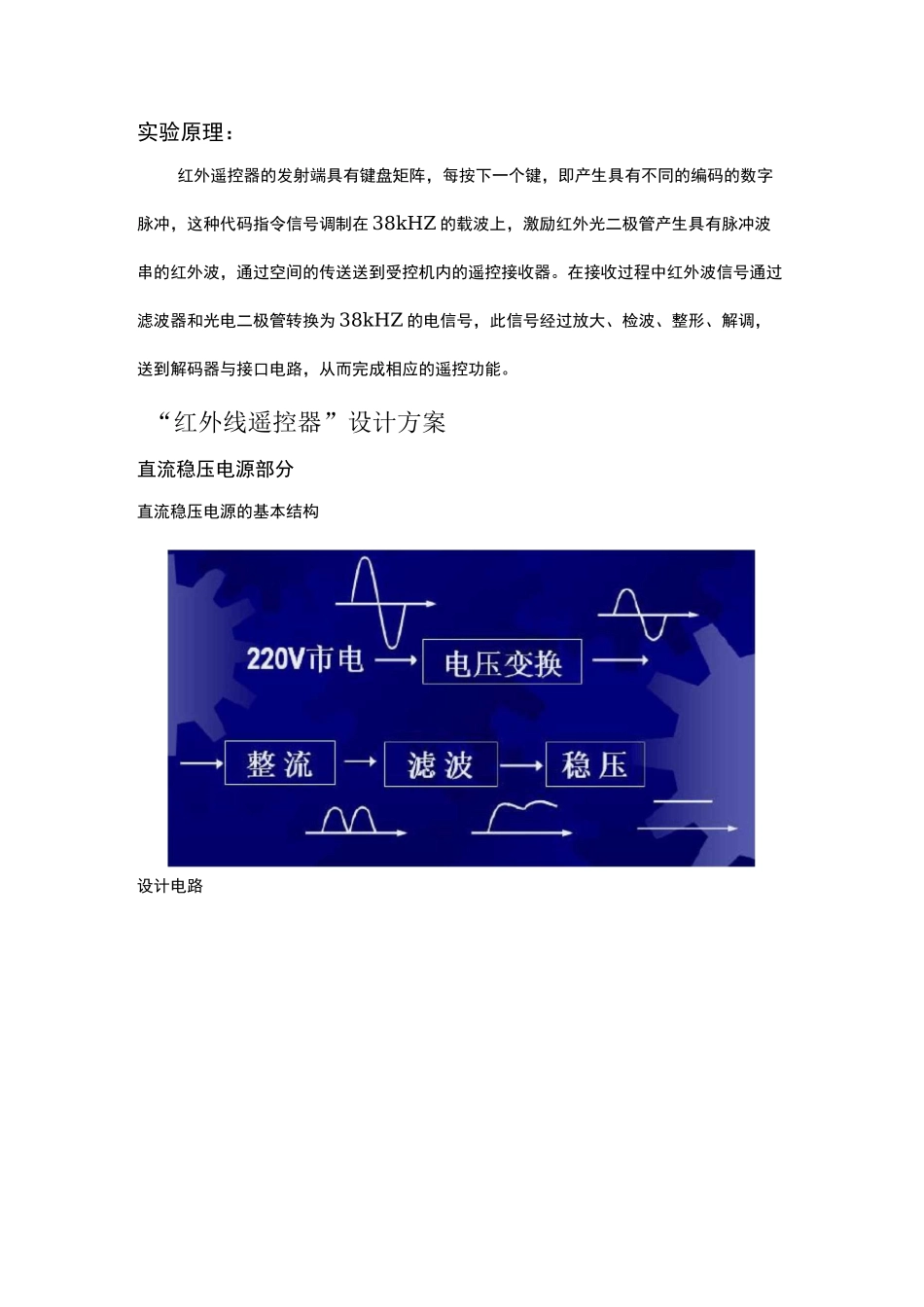

红外遥控开关小组成员：指导教师:实验目的：掌握电子电路设计的基本方法；了解各种红外收发器件；掌握红外遥控的收发方式；掌握红外遥控的编码、解码方式；掌握开关量信号对强电设备的控制方式设计要求及技术指标：基本部分：[1]红外遥控器采用现成的家用电器的红外遥控器，遥控距离不小于5米；[2]遥控开关接收端的工作电源为220V交流电；[3]遥控开关使用发光二极管指示有无220V交流电源及遥控开关的开关状态；[4]遥控开关能够控制台灯、电扇等家用电器，输出功率不超过200W。发挥部分：[1]自制红外遥控器，包括至少4路遥控按键；[2]遥控开关能够控制至少4路家用电器设计任务[1]设计、安装、调试所设计的电路；[2]画出完整电路图，详细说明电路原理，写出设计总结报告设计思路红外遥控—红外接收—信号处理—开关驱动及显示实验原理：红外遥控器的发射端具有键盘矩阵，每按下一个键，即产生具有不同的编码的数字脉冲，这种代码指令信号调制在38kHZ的载波上，激励红外光二极管产生具有脉冲波串的红外波，通过空间的传送送到受控机内的遥控接收器。在接收过程中红外波信号通过滤波器和光电二极管转换为38kHZ的电信号，此信号经过放大、检波、整形、解调，送到解码器与接口电路，从而完成相应的遥控功能。“红外线遥控器”设计方案直流稳压电源部分直流稳压电源的基本结构设计电路整流电路虽然已经把交流电转换成直流电，但是整流出来的电压还不是平稳的直流电电压，所以在整流电路的后边还要有滤波电路，来改善整流输出电压的平滑程度，这个工作由电容器来完成。电路的核心是集成稳压电路LM317,它有三个端点，一个输入端，一个输出端，还有一个调节端。调节端接地在实际的焊接过程中，我们采用芯片7805代替了芯片LM317，由7805的OUT端输出直流的稳定的电压。三端稳压集成电路7805外形图及引脚排列红外遥控器红外接收信号开关驱动继用制动器控多路红外遥控发射部分:发射端的结构发射端电路图OS红外遥控开关组成框图:开信号关信号发射接收整KLY■■R3V.f0Kl让„.KEV4—一KEYSKEBA5104是发射器芯片，K1〜K8是控制输入端，内部接有上拉电阻。当按下其中任一键时，OSC1和OSC2脚所内接的时钟电路及外接455kHz晶体、电容C1、C2组成的振荡电路起振，经内部电路分频产生38kHz载频。BA5104将C1、C2端及K1-K8脚输入的数据进行编码，由DO端串行输出，经三极管D1581放大后驱动半导体激光管LD送出调制载波脉冲激光信号。电位器调节激光管的工作电流，以使其处于额定工作电流之内。LED端是发射状态显示输出端，有高电平输出时，LED发亮。C1、C2端为用户编码输入端，可以设定4种编码方式。图中的LD半导体激光二极管，是光电开关发射器的关键元件。在实际的焊接过程中，由于9013、9014和S8050管脚排列是直线型的，所以我们在实际的焊接中，用9013代替了D15819013管脚图EmlttorW.*E3OE;C曰.OoiaecEor,\1外号红信光/电转换电「I解确建有效输击口各端口騎动VSSVD1>ClC2CP2CPIHP5UPf!Ct1000Ftij多路红外遥控接收部分接收端的结构接收端电路图当接收、解调模块M6938接收到激光信号时，对该信号进行放大、选频与脉冲解调，此后输出低电平，经VT1反向后，作用于BA5204的D1端，经该电路进行比较、解码后，由BA5204的3~10脚输出相应的控制信号。当按下发射器K1〜K6任一键时，BA5204相应的HP端输出高电平，松开发射键，则输出低电平；CP1、CP2端为自锁反向电平输出端，当按下K7、K8中某一键时,BA5204相应的CP端输出的电平翻转，每按一次，输出的电平翻转一次。C1、C2端为用户码输入端。有4种编码方式，要求与BA5104的C1、C2端设置一致。电容C1、电阻R2与BA5204的13脚内部电路组成振荡回路，频率为38kHz图中的a部分为继电器部分，继电器连接发光二极管，当对应的管脚接收到发射器传输来的信号后，相对应的指示灯会相应的变亮或变暗由于现在芯片BA5204已经停产，在实际的焊接过程中，我们采用了SM5032代替，其功能与BA5204一致。芯片中，HP1-HP6与CP1-CP2的焊接方式相同，几路控制，则连接几路，共八路“多路红外线遥控器”总电路设计直流稳压电源电路图红外遥控器发射端红外遥控器接收端补BA52IM元件清单名称个数...
