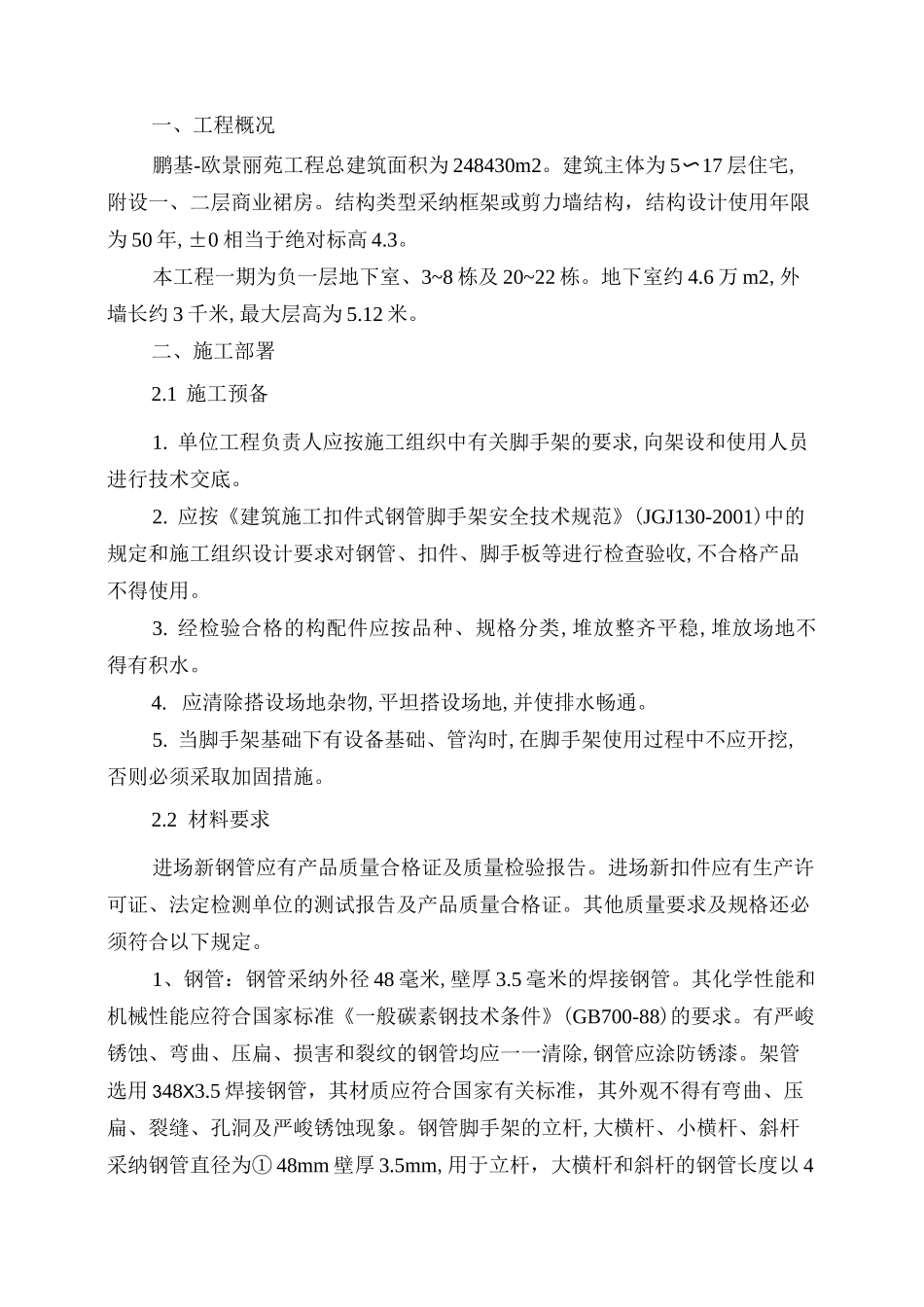

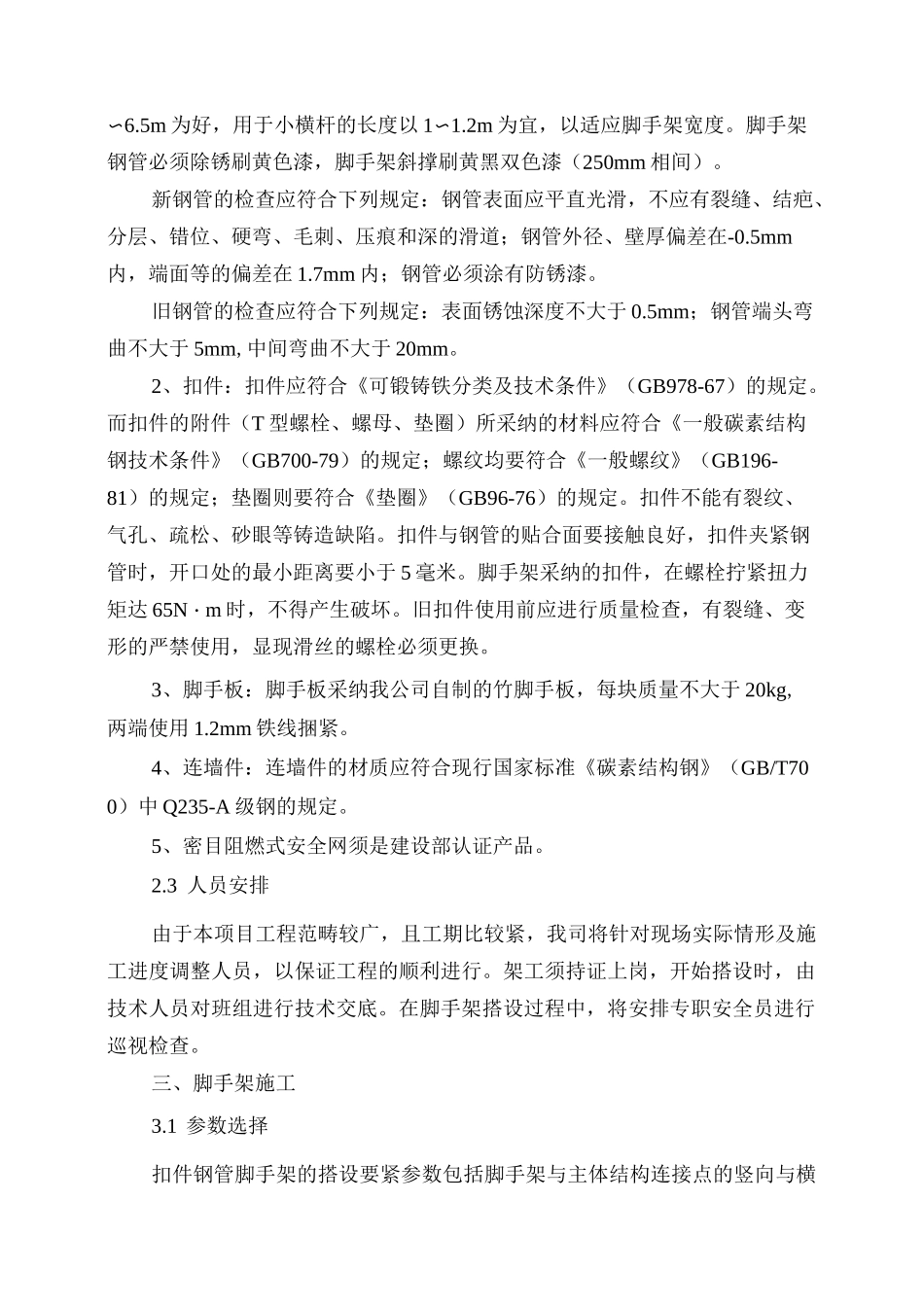

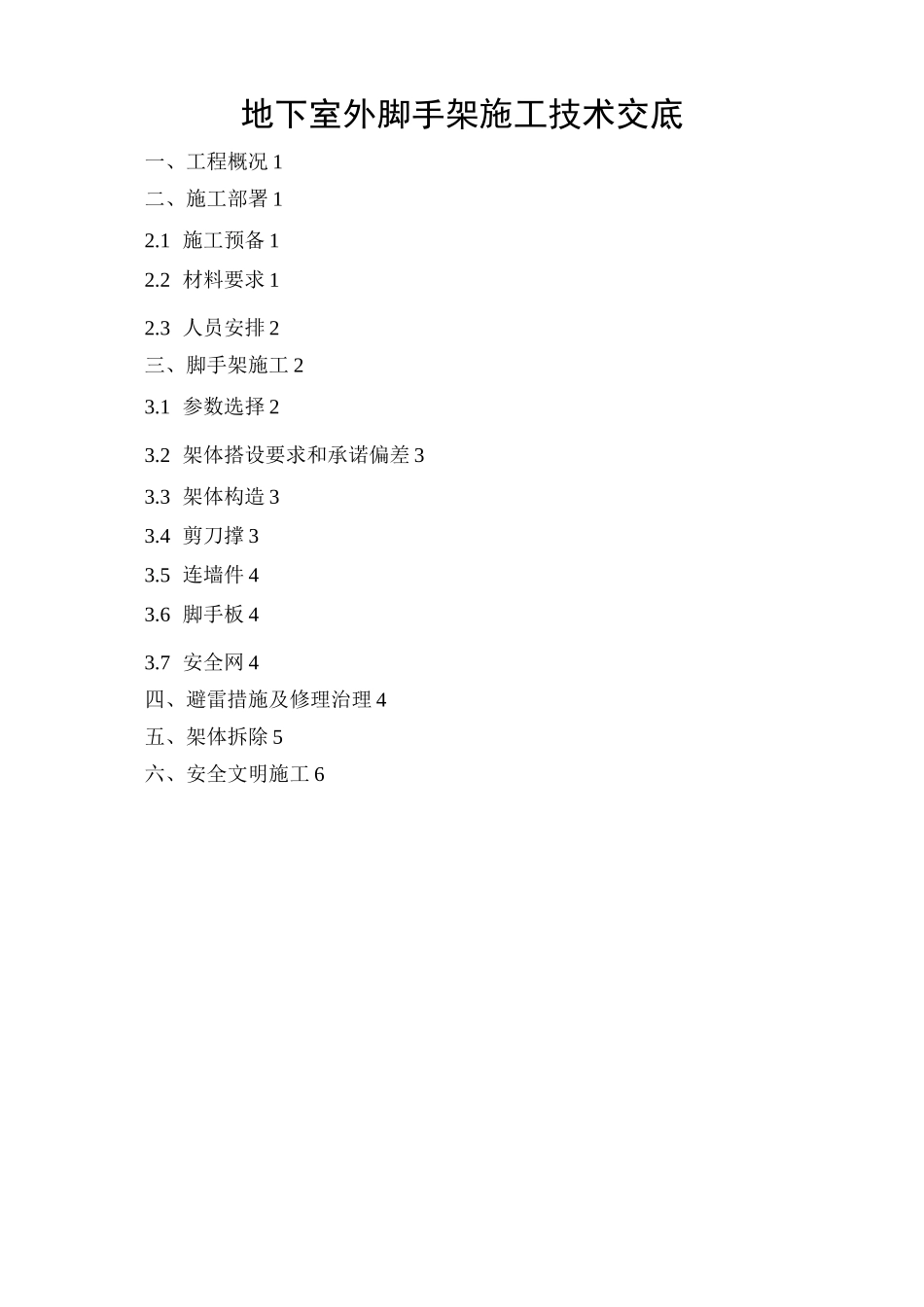

地下室外脚手架施工技术交底一、工程概况1二、施工部署12.1施工预备12.2材料要求12.3人员安排2三、脚手架施工23.1参数选择23.2架体搭设要求和承诺偏差33.3架体构造33.4剪刀撑33.5连墙件43.6脚手板43.7安全网4四、避雷措施及修理治理4五、架体拆除5六、安全文明施工6一、工程概况鹏基-欧景丽苑工程总建筑面积为248430m2。建筑主体为5〜17层住宅,附设一、二层商业裙房。结构类型采纳框架或剪力墙结构，结构设计使用年限为50年,±0相当于绝对标高4.3。本工程一期为负一层地下室、3~8栋及20~22栋。地下室约4.6万m2,外墙长约3千米,最大层高为5.12米。二、施工部署2.1施工预备1.单位工程负责人应按施工组织中有关脚手架的要求,向架设和使用人员进行技术交底。2.应按《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2001)中的规定和施工组织设计要求对钢管、扣件、脚手板等进行检查验收,不合格产品不得使用。3.经检验合格的构配件应按品种、规格分类,堆放整齐平稳,堆放场地不得有积水。4.应清除搭设场地杂物,平坦搭设场地,并使排水畅通。5.当脚手架基础下有设备基础、管沟时,在脚手架使用过程中不应开挖,否则必须采取加固措施。2.2材料要求进场新钢管应有产品质量合格证及质量检验报告。进场新扣件应有生产许可证、法定检测单位的测试报告及产品质量合格证。其他质量要求及规格还必须符合以下规定。1、钢管：钢管采纳外径48毫米,壁厚3.5毫米的焊接钢管。其化学性能和机械性能应符合国家标准《一般碳素钢技术条件》(GB700-88)的要求。有严峻锈蚀、弯曲、压扁、损害和裂纹的钢管均应一一清除,钢管应涂防锈漆。架管选用348X3.5焊接钢管，其材质应符合国家有关标准，其外观不得有弯曲、压扁、裂缝、孔洞及严峻锈蚀现象。钢管脚手架的立杆,大横杆、小横杆、斜杆采纳钢管直径为①48mm壁厚3.5mm,用于立杆，大横杆和斜杆的钢管长度以4〜6.5m为好，用于小横杆的长度以1〜1.2m为宜，以适应脚手架宽度。脚手架钢管必须除锈刷黄色漆，脚手架斜撑刷黄黑双色漆（250mm相间）。新钢管的检查应符合下列规定：钢管表面应平直光滑，不应有裂缝、结疤、分层、错位、硬弯、毛刺、压痕和深的滑道；钢管外径、壁厚偏差在-0.5mm内，端面等的偏差在1.7mm内；钢管必须涂有防锈漆。旧钢管的检查应符合下列规定：表面锈蚀深度不大于0.5mm；钢管端头弯曲不大于5mm,中间弯曲不大于20mm。2、扣件：扣件应符合《可锻铸铁分类及技术条件》（GB978-67）的规定。而扣件的附件（T型螺栓、螺母、垫圈）所采纳的材料应符合《一般碳素结构钢技术条件》（GB700-79）的规定；螺纹均要符合《一般螺纹》（GB196-81）的规定；垫圈则要符合《垫圈》（GB96-76）的规定。扣件不能有裂纹、气孔、疏松、砂眼等铸造缺陷。扣件与钢管的贴合面要接触良好，扣件夹紧钢管时，开口处的最小距离要小于5毫米。脚手架采纳的扣件，在螺栓拧紧扭力矩达65N・m时，不得产生破坏。旧扣件使用前应进行质量检查，有裂缝、变形的严禁使用，显现滑丝的螺栓必须更换。3、脚手板：脚手板采纳我公司自制的竹脚手板，每块质量不大于20kg,两端使用1.2mm铁线捆紧。4、连墙件：连墙件的材质应符合现行国家标准《碳素结构钢》（GB/T700）中Q235-A级钢的规定。5、密目阻燃式安全网须是建设部认证产品。2.3人员安排由于本项目工程范畴较广，且工期比较紧，我司将针对现场实际情形及施工进度调整人员，以保证工程的顺利进行。架工须持证上岗，开始搭设时，由技术人员对班组进行技术交底。在脚手架搭设过程中，将安排专职安全员进行巡视检查。三、脚手架施工3.1参数选择扣件钢管脚手架的搭设要紧参数包括脚手架与主体结构连接点的竖向与横向距离、立杆纵距和横距、大横杆的步距和小横杆水平间距。步距为1里立杆800。大杆间距900,小横杆间距750。底部离地200设扫地杆,扫地杆接，上下相临两根纵向水平杆接头应错开不小于50公分，同一步内外两根横向钢官纵向水平杆的接头应错开地下室底板宽出外卜设时，立杆底部土/置在定位线上；垫板宜5采由于外墙比较高£为保证向钢管及纵向钢设斜撑。地坪，并不在同一跨内。1200行夯实，并在立杆底放置垫板。垫板应准确地放纳■长度许多...
