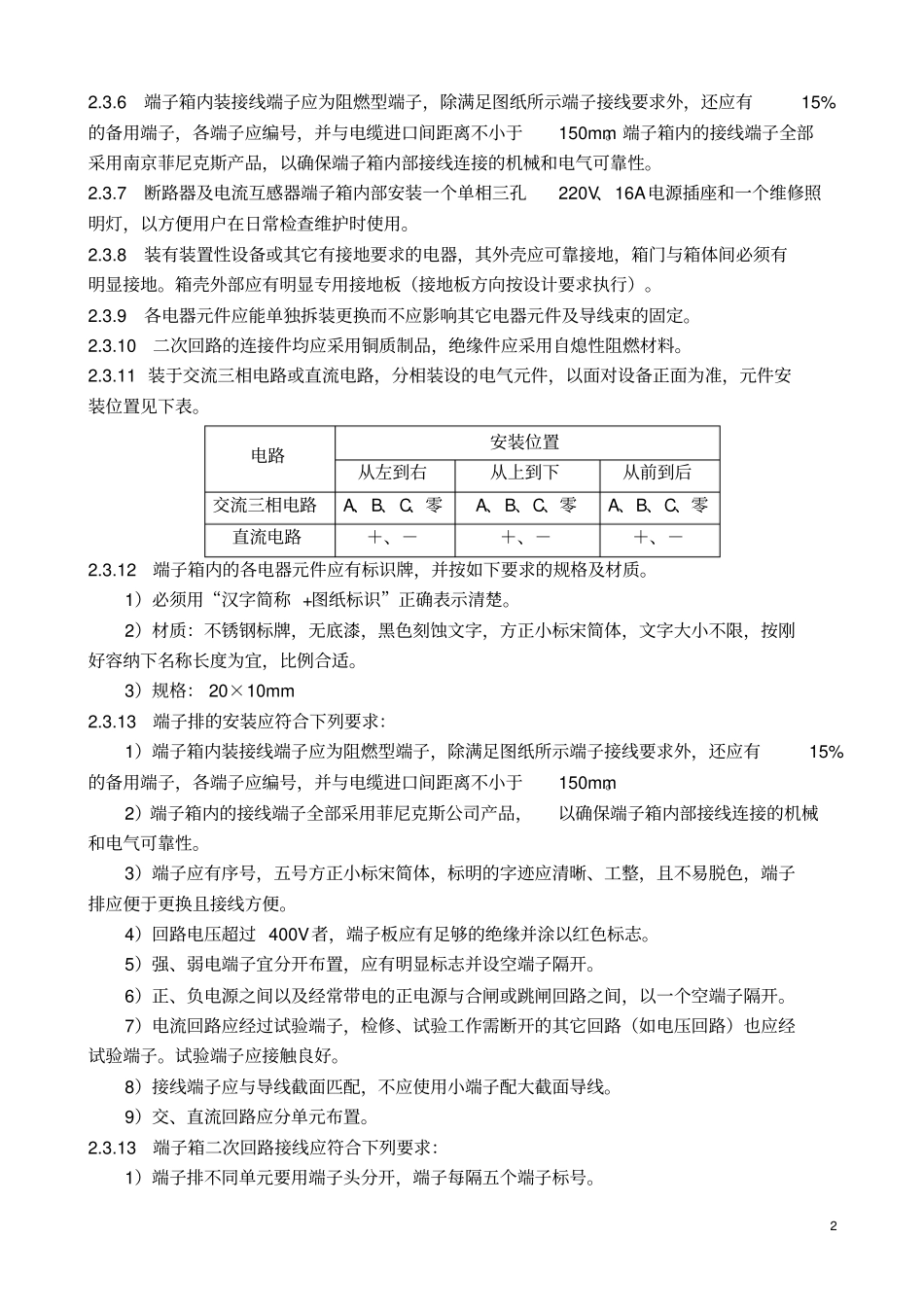

户外端子箱、动力箱技术规范11总则1.1本设备技术规范书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，卖方应提供符合本规范书和工业标准的优质产品。1.2如果卖方没有以书面形式对本规范书的条文提出异议，则意味着卖方提供的设备（或系统）完全符合本规范书的要求。如有异议，不管是多么微小，都应在报价书中以“对规范书的意见和同规范书的差异”为标题的专门章节中加以详细描述。1.3本设备技术规范书所使用的标准如遇与卖方所执行的标准不一致时，按较高标准执行。1.4本设备技术规范书经买、卖双方确认后作为订货合同的技术附件，与合同正文具有同等法律效力，工程验收时，本规范书作为验收的重要依据。1.5本设备规范书未尽事宜，由买卖双方协商确定。2技术要求2.1应遵循的主要现行标准GB7251《低压成套开关设备》IEC439《低压成套开关设备和控制设备》2.2工作环境条件2.2.1环境温度：－30～＋40℃2.2.2环境相对湿度：日平均≤95%；月平均≤90%2.2.3相对海拔：1500m2.3技术要求2.3.1端子箱壳体采用不锈钢材料，表面应带保护膜、应平整光亮，永不生锈。端子箱上下两层均应安装通风装置，并考虑防风沙，端子箱底下加装防潮板。箱体顶部应设置防雨罩，向箱体背面倾斜排放雨水，不锈钢板材厚度不小于2.0mm（门高度大于800mm时门的不锈钢板材厚度不小于2.5mm）。2.3.2端子箱应具有良好的密封性能。密封条采用胶囊式，箱体正面应设有铰链，外门开启应有限位装置，箱门和箱体结合面压力应均匀，密封良好，应能防风沙、防腐、防潮，防护等级满足IP55的要求。端子箱所有箱体外门门锁采用双锁或连杆锁，开启和关闭箱门后，箱门应保持平整不变形，箱体正面的箱门开启方向均为面对箱门从左向右开启。门轴、门锁应具备防锈功能。2.3.3落地安装的端子箱的型式，上下分为两层，下层主要是隔潮，敷设电缆封堵等功能，上层安排端子排、小开关、加热器等，并且外壳带隐性排风孔。2.3.4断路器及电流互感器端子箱内装有温、湿度控制器和梳状电加热器，用于防止凝露生成和预调温度,其传感器采用固定安装方式。断路器端子箱内安装转换开关，可根据现场实际运行情况需要，对箱体内加热器可任意转换手动、自动控制方式。2.3.5端子箱内装用于保护电路的交、直流断路器采用西门子产品。端子箱内交流空气开关与二次回路的端子排中间要以绝缘板隔开。端子箱内应有工作接地用铜排。工作接地铜排与箱体之间绝缘。22.3.6端子箱内装接线端子应为阻燃型端子，除满足图纸所示端子接线要求外，还应有15%的备用端子，各端子应编号，并与电缆进口间距离不小于150mm。端子箱内的接线端子全部采用南京菲尼克斯产品，以确保端子箱内部接线连接的机械和电气可靠性。2.3.7断路器及电流互感器端子箱内部安装一个单相三孔220V、16A电源插座和一个维修照明灯，以方便用户在日常检查维护时使用。2.3.8装有装置性设备或其它有接地要求的电器，其外壳应可靠接地，箱门与箱体间必须有明显接地。箱壳外部应有明显专用接地板（接地板方向按设计要求执行）。2.3.9各电器元件应能单独拆装更换而不应影响其它电器元件及导线束的固定。2.3.10二次回路的连接件均应采用铜质制品，绝缘件应采用自熄性阻燃材料。2.3.11装于交流三相电路或直流电路，分相装设的电气元件，以面对设备正面为准，元件安装位置见下表。电路安装位置从左到右从上到下从前到后交流三相电路A、B、C、零A、B、C、零A、B、C、零直流电路＋、－＋、－＋、－2.3.12端子箱内的各电器元件应有标识牌，并按如下要求的规格及材质。1）必须用“汉字简称+图纸标识”正确表示清楚。2）材质：不锈钢标牌，无底漆，黑色刻蚀文字，方正小标宋简体，文字大小不限，按刚好容纳下名称长度为宜，比例合适。3）规格：20×10mm2.3.13端子排的安装应符合下列要求：1）端子箱内装接线端子应为阻燃型端子，除满足图纸所示端子接线要求外，还应有15%的备用端子，各端子应编号，并与电缆进口间距离不小于150mm。2）端子箱内的接线端子全部采用菲尼克斯公司产品，以确保端子箱内部接线连接的机械和电气可靠性。3）端子应有序号，五号方正小标宋简...
