中心投影与平行投影三视图辛馥姗VIP免费

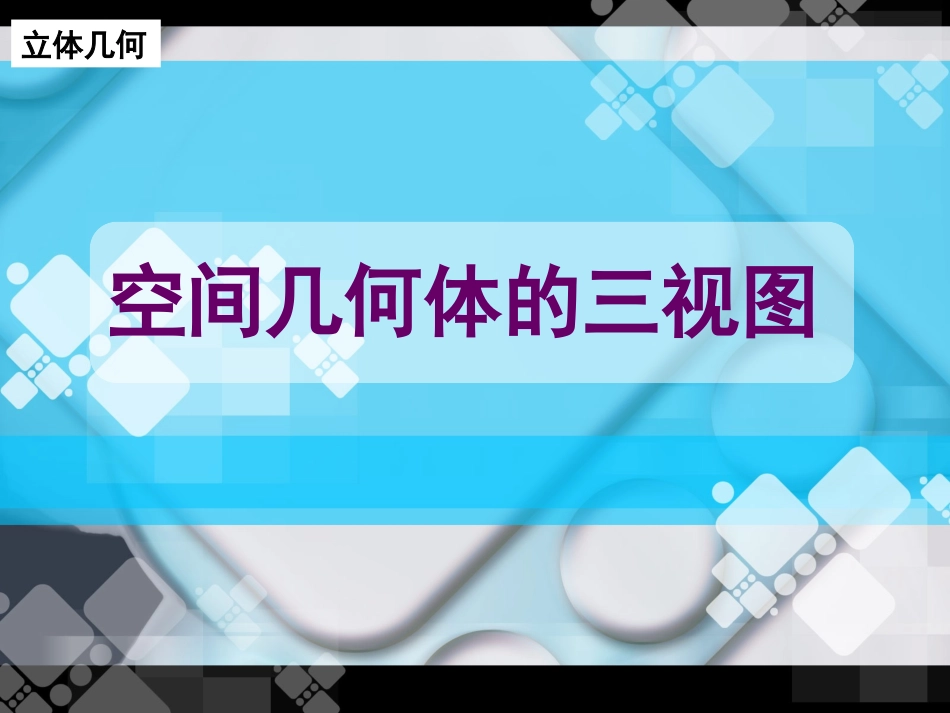

中心投影与平行投影三视图辛馥姗_第1页
1/36
中心投影与平行投影三视图辛馥姗_第2页
2/36
中心投影与平行投影三视图辛馥姗_第3页
3/36

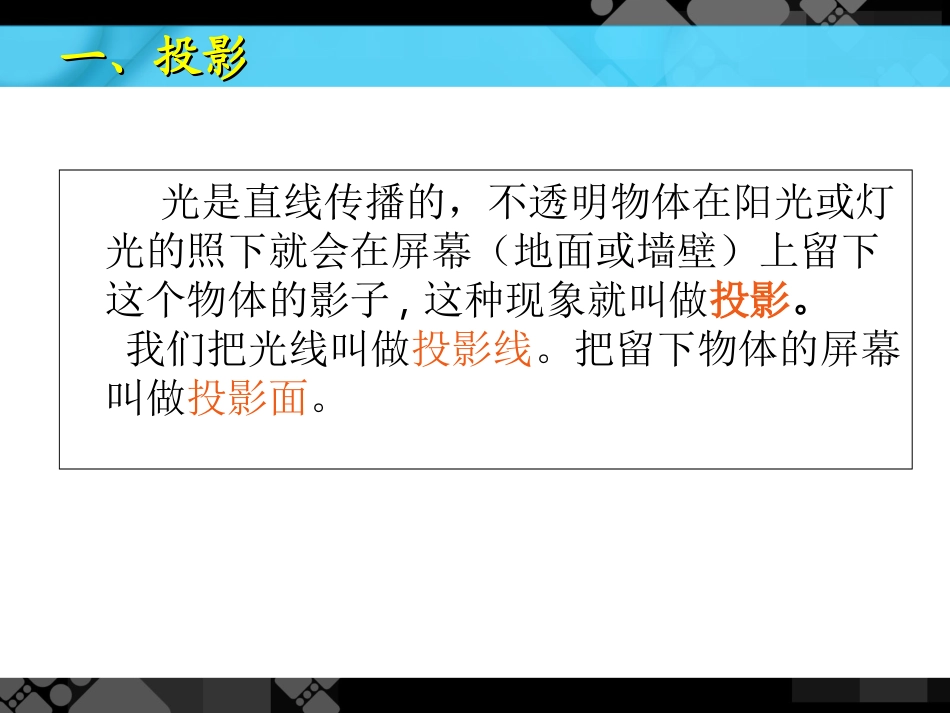

空间几何体的三视图立体几何光是直线传播的,不透明物体在阳光或灯光的照下就会在屏幕(地面或墙壁)上留下这个物体的影子,这种现象就叫做投影。我们把光线叫做投影线。把留下物体的屏幕叫做投影面。一、投影一、投影皮皮影影戏戏表表演演一、投影一、投影手影表演手影表演一、投影一、投影手影表演手影表演光线物体墙壁影子一、投影一、投影6ADCB中心投影平行投影斜投影正投影1.中心投影中心投影:光由一点向外散射形成的:光由一点向外散射形成的投影投影图形特点:立体感较强,但度量性较差主要用途:常用于画建筑物的透视图投影特性:投射中心、物体、投影面三者之间的相对距离对投影的大小有影响投影法的分类投影法的分类2.2.平行投影:平行投影:平行光线照射下形成的投影平行光线照射下形成的投影斜投影:投影线未正对着投影面正投影:投影线正对着投影面平平行行投投影影投影特性:平行投影下,与投影面平行的平面图形留下的影子,与此平面图形的形状和大小完全相同,度量性较好。正投影能反映三角板正投影能反映三角板的真实形状和大小。的真实形状和大小。从投影的角度看,三视图和用斜二测画法画出的直观图都是在平行投影下画出来的空间图形.平行投影的投影线互相平行.平行投影平行投影投影平行投影中心投影斜投影正投影如果告诉你一个物体的正投影是这样的:你能不能判断它的形状?1.1.几何体的几何体的正视图、侧视图、俯视图正视图、侧视图、俯视图统称为三视图统称为三视图1.1.几何体的几何体的正视图、侧视图、俯视图正视图、侧视图、俯视图统称为三视图统称为三视图正视图正视图正视图正视图光线从几何体正面向后面正投影,光线从几何体正面向后面正投影,得到的投影图。得到的投影图。光线从几何体正面向后面正投影,光线从几何体正面向后面正投影,得到的投影图。得到的投影图。侧视图侧视图侧视图侧视图光线从几何体左面向右面正投影,光线从几何体左面向右面正投影,得到的投影图。得到的投影图。光线从几何体左面向右面正投影,光线从几何体左面向右面正投影,得到的投影图。得到的投影图。光线从几何体上面面向下面正投影,光线从几何体上面面向下面正投影,得到的投影图。得到的投影图。光线从几何体上面面向下面正投影,光线从几何体上面面向下面正投影,得到的投影图。得到的投影图。俯视图俯视图俯视图俯视图二、三视图二、三视图13侧视图正视图从正面看从左面看从上面看俯视图2.三视图的投影规律高宽宽长“正、俯视图长对正”“正、侧视图高平齐”“俯、侧视图宽相等’’“长对正,高平齐,宽相等”是三视图之间的投影规律,是画图和读图的重要依据.14主视图主视图从正面向后面投影三视图的投影规律15侧视图侧视图从左向右侧面投影三视图的投影规律16俯视图俯视图从上面向水平面投影三视图的投影规律三视图的展开三视图的展开18主视图侧视图俯视图正四棱锥主侧俯可见边界线都用实线画出;不可见边界线用虚线画出;投影面与投影方向要垂直。3.如何正确画出三视图例1:画出下列立体图形的三视图.(1)(2)(3)正视图左视图俯视图(1)解:正视图侧视图俯视图(2)解:侧视图正视图(3)解:俯视图4.4.基本几何体的三视图基本几何体的三视图上一节学习的棱柱、棱锥、棱台以及圆台的三视图是怎样的?六棱柱主左俯((11)棱柱的三视图)棱柱的三视图正三棱锥主左俯((22)棱锥的三视图)棱锥的三视图棱锥的三视图棱锥的三视图正四棱锥主左俯((33)棱台的三视图)棱台的三视图正四棱台主左俯圆台主左俯((44)圆台的三视图)圆台的三视图26俯视图找出直观图与三视图的对应边,是为了发现正投影后长度上的变化,进而发现三视图画出来的边长与几何体实际边长是不同的。((55)其他简单几何体的三视图)其他简单几何体的三视图下面是一些立体图形的三视图,请根据视图说出立体图形的名称:正视图侧视图俯视图四棱柱四、由三视图想象几何体(逆向)四、由三视图想象几何体(逆向)1.下面是一些立体图形的三视图,请根据视图说出立体图形的名称:正视图左视图俯视图圆锥四、由三视图想象几何体四、由三视图想象几何体四棱锥2.一个几何体的三视图如下,你能说出它是什么立体图形...
