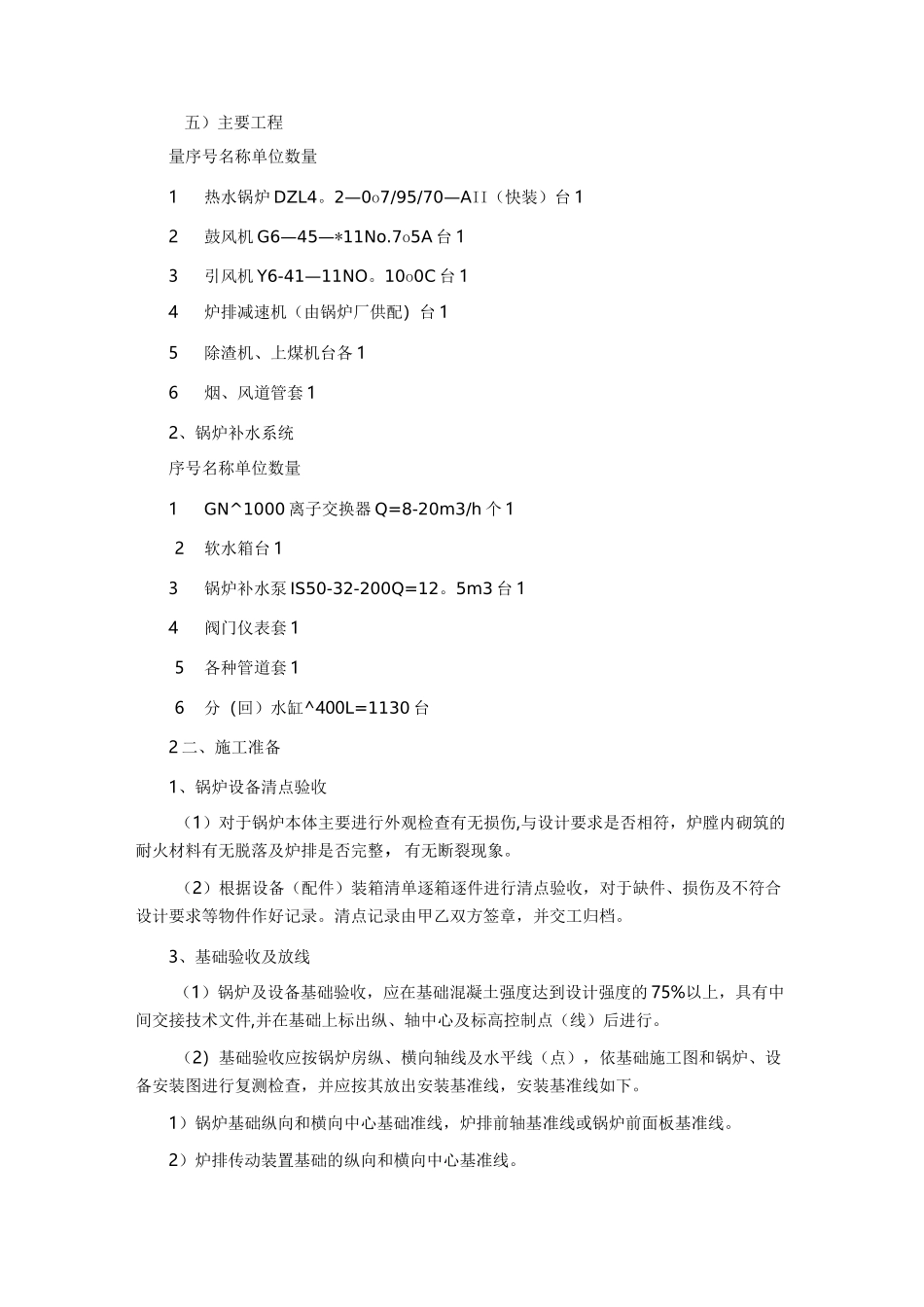

一、工程概况:（一）工程简介1、工程名称：东营市第二中学锅炉房安装工程2、工程地点:东营市第二中学指定地点3、锅炉房布置：本锅炉房主体为单层布置。（二）工程特点1、设备优良、工艺先进、系统布置（1）锅炉选用泰安市金山口锅炉有限公司的DZL4.2-0。7/95/70-All锅炉一台.（2）锅炉给水水质处理选用GNQ1000树脂罐型离子交换器。（3）消烟除尘：采用水膜脱硫除尘器。（4）锅炉上煤机：TGS-6型提升机上煤机。（5）锅炉除渣选用：SGC-6型链条刮板出渣机。（6）锅炉辅机：鼓、引风机均由锅炉制造厂提供、炉排减速机机也由锅炉制造厂提供。2、锅炉供货状态：锅炉整体快装出厂、体积大、重量大。（三）施工进度计划及工期保证措施1、本工程根据甲方要求工期，工期天数为15天。我公司可根据自己实际工作效率及安装能力，进度计划作如下安排：锅炉就位：1天。辅机及烟风道安装：3天.管道及泵房的安装：3天。水压试验:0.5天。烘煮炉试运行：7天。总体验收：0.5天。（四）工程主要系统及设备特点1、锅炉供热量:4.2MW出水温度：95°C回水温度：70C工作压力：0。7MPa本体受热面积：173。82m2炉排有效面积：&3m2炉膛有效容积：12.354m3燃烧方式:链条炉排适应燃料：II、III类烟煤测试热效率：81。84%循环水量：144t/h满负荷运行耗煤量：1080.8kg/h排烟温度：170C烟尘排放浓度：94。9mg/Nm3（除尘后）烟气黑度:小于林格曼I级水压试验压力：1.05MPa出水管直径:DN150回水管直径：DN150锅炉总重：32。5t锅炉运输尺寸:9.209x2.64x3.607mxmxm锅炉安装尺寸:9。91x4.54x4.637mxmxm2、锅炉给水系统原水进入离子交换器进行水处理,生产软化水至水箱储备，储备软化水由补水泵送入锅炉循环系统。五）主要工程量序号名称单位数量1热水锅炉DZL4。2—0o7/95/70—AII（快装）台12鼓风机G6—45—*11No.7o5A台13引风机Y6-41—11NO。10o0C台14炉排减速机（由锅炉厂供配）台15除渣机、上煤机台各16烟、风道管套12、锅炉补水系统序号名称单位数量1GN^1000离子交换器Q=8-20m3/h个12软水箱台13锅炉补水泵IS50-32-200Q=12。5m3台14阀门仪表套15各种管道套16分（回）水缸^400L=1130台2二、施工准备1、锅炉设备清点验收（1）对于锅炉本体主要进行外观检查有无损伤,与设计要求是否相符，炉膛内砌筑的耐火材料有无脱落及炉排是否完整，有无断裂现象。（2）根据设备（配件）装箱清单逐箱逐件进行清点验收，对于缺件、损伤及不符合设计要求等物件作好记录。清点记录由甲乙双方签章，并交工归档。3、基础验收及放线（1）锅炉及设备基础验收，应在基础混凝土强度达到设计强度的75%以上，具有中间交接技术文件,并在基础上标出纵、轴中心及标高控制点（线）后进行。（2）基础验收应按锅炉房纵、横向轴线及水平线（点），依基础施工图和锅炉、设备安装图进行复测检查，并应按其放出安装基准线，安装基准线如下。1）锅炉基础纵向和横向中心基础准线，炉排前轴基准线或锅炉前面板基准线。2）炉排传动装置基础的纵向和横向中心基准线。3）鼓、引风机基础的横向中心基准线。4）锅炉（设备）基础的标高基准点（线），应在基础四周的明显位置分散标出,其各点标高偏差不应大于1mm。（3）基础验收、放线应做好记录三、工程设备及材料供应所有设备,管道、管件、板材、型材根据标书要求提供。四、施工方案锅炉安装1、安装程序1.1施工准备：锅炉安装工程的准备工作，是整个工程质量、进度及经济性的主要环节，由于该项工程复杂性，必须细致地进行预先计划和编排，才能使工程顺利进行。1.1。1施工队伍的组织：根据施工组织设计合理组织施工队伍，配合专业工程的技术力量、指派具有锅炉安装专业知识的工程技术人员担任工长，并对施工班组进行技术交底。施工总负责人：*＊*技术总负责人:＊＊*电仪：*＊＊工长:＊＊*质检:＊*＊班组设置：管工班、钳工班、起重班、金属结构班、焊工班、电仪班、绝热油工班.1。1.2设备机具：机具准备按计划表由＊**负责。1.1.3图纸会审:由技术负责人*＊＊负责.1。1。4材料准备:由＊＊＊负责按计划供料。1.1。5基础验收：对设备基础按图纸进行验收，验收工作由施工单位、建设单位共同验收。建设单位应将锅炉基础主要纵...
