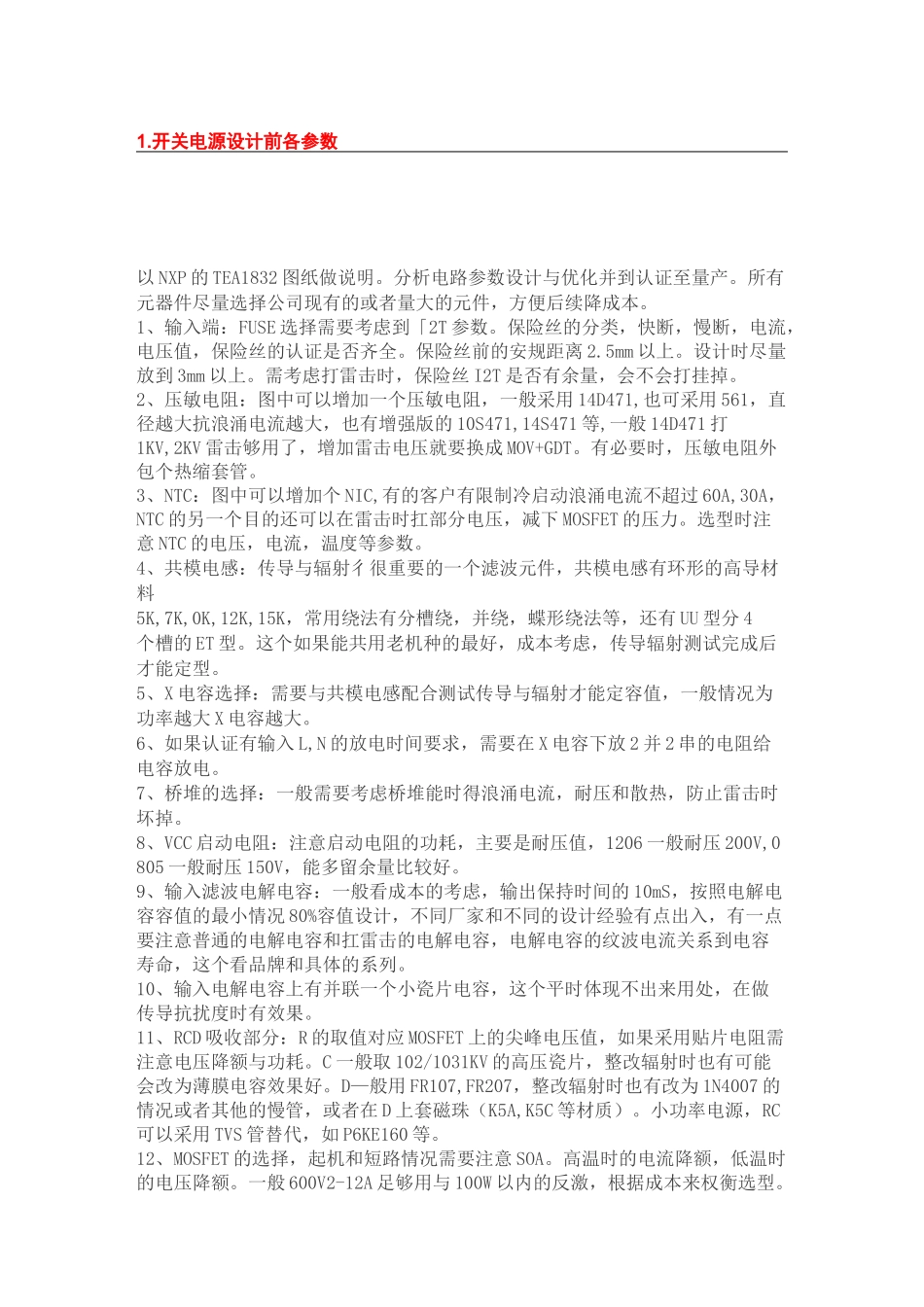

1.开关电源设计前各参数以NXP的TEA1832图纸做说明。分析电路参数设计与优化并到认证至量产。所有元器件尽量选择公司现有的或者量大的元件，方便后续降成本。1、输入端：FUSE选择需要考虑到「2T参数。保险丝的分类，快断，慢断，电流，电压值，保险丝的认证是否齐全。保险丝前的安规距离2.5mm以上。设计时尽量放到3mm以上。需考虑打雷击时，保险丝I2T是否有余量，会不会打挂掉。2、压敏电阻：图中可以增加一个压敏电阻，一般采用14D471,也可采用561，直径越大抗浪涌电流越大，也有增强版的10S471,14S471等,一般14D471打1KV,2KV雷击够用了，增加雷击电压就要换成MOV+GDT。有必要时，压敏电阻外包个热缩套管。3、NTC：图中可以增加个NIC,有的客户有限制冷启动浪涌电流不超过60A,30A，NTC的另一个目的还可以在雷击时扛部分电压，减下MOSFET的压力。选型时注意NTC的电压，电流，温度等参数。4、共模电感：传导与辐射彳很重要的一个滤波元件，共模电感有环形的高导材料5K,7K,0K,12K,15K，常用绕法有分槽绕，并绕，蝶形绕法等，还有UU型分4个槽的ET型。这个如果能共用老机种的最好，成本考虑，传导辐射测试完成后才能定型。5、X电容选择：需要与共模电感配合测试传导与辐射才能定容值，一般情况为功率越大X电容越大。6、如果认证有输入L,N的放电时间要求，需要在X电容下放2并2串的电阻给电容放电。7、桥堆的选择：一般需要考虑桥堆能时得浪涌电流，耐压和散热，防止雷击时坏掉。8、VCC启动电阻：注意启动电阻的功耗，主要是耐压值，1206一般耐压200V,0805一般耐压150V，能多留余量比较好。9、输入滤波电解电容：一般看成本的考虑，输出保持时间的10mS，按照电解电容容值的最小情况80%容值设计，不同厂家和不同的设计经验有点出入，有一点要注意普通的电解电容和扛雷击的电解电容，电解电容的纹波电流关系到电容寿命，这个看品牌和具体的系列。10、输入电解电容上有并联一个小瓷片电容，这个平时体现不出来用处，在做传导抗扰度时有效果。11、RCD吸收部分：R的取值对应MOSFET上的尖峰电压值，如果采用贴片电阻需注意电压降额与功耗。C一般取102/1031KV的高压瓷片，整改辐射时也有可能会改为薄膜电容效果好。D—般用FR107,FR207，整改辐射时也有改为1N4007的情况或者其他的慢管，或者在D上套磁珠（K5A,K5C等材质）。小功率电源，RC可以采用TVS管替代，如P6KE160等。12、MOSFET的选择，起机和短路情况需要注意SOA。高温时的电流降额，低温时的电压降额。一般600V2-12A足够用与100W以内的反激，根据成本来权衡选型。整改辐射时很多方法没有效果的时候，换个MOSFET就过了的情况经常有。13、M0SFET的驱动电阻一般采用10R+20R,阻值大小对应开关速度，效率，温升。这个参数需要整改辐射时调整。14、MOSFET的GATE到SOURCE端需要增加一个10K-100K的电阻放电。15、MOSFET的SOURCE到GND之间有个Isense电阻，功率尽量选大，尽量采用绕线无感电阻。功率小，或者有感电阻短路时有遇到过炸机现象。16、Isense电阻到IC的Isense增加1个RC，取值1K,331，调试时可能有作用,如果采用这个TEA1832电路为参考，增加一个C并联到GND。17、不同的IC外围引脚参考设计手册即可，根据自己的经验在IC引脚处放滤波电容。18、变压器的设计，反激变压器设计论坛里面讨论很多，不多说。还是考虑成本,尽量不在变压器里面加屏蔽层，顶多在变压器外面加个十字屏蔽。变压器一定要验算deltaB值，防止高温时磁芯饱和。deltaB=L*Ipk/（N*Ae），L（uH）,Ipk（A）,N为初级砸数（T）,Ae（mm2）。（参考TDG公司的磁芯特性（100°C）饱和磁通密度390mT，剩磁55mT，所以AB值一般取330mT以内，出现异常情况不饱和，一般取值小于300mT以内。我之前做反激变压器取值都是小于0.3的）附,学习zhangyiping的经验（所以一般的磁通密度选择1500高斯，变压器小的可以选大一些，变压器大的要选小一些，频彔高的减小频彔低的可以大一些吧。）变压器的VCC辅助绕组尽量用2根以上的线并绕，之前很大批量时有碰到过有几个辅助绕组轻载电压不够或者重载时VCC过压的情况，2跟以上的VCC辅助绕线能尽量耦合更好解决电压差异大这个问题。附注：有兴趣验证这个公式...
